Produktbeschreibung

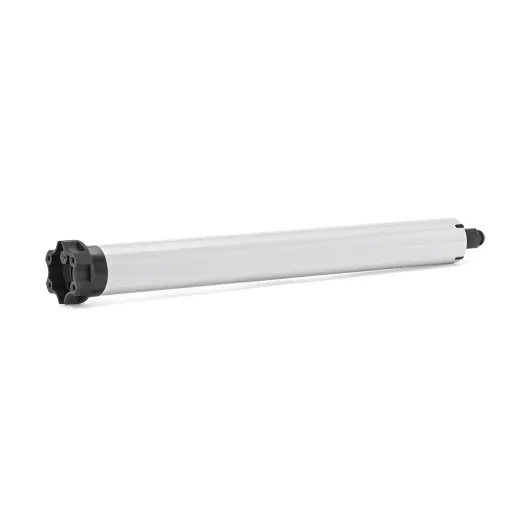

Der elero RolTop M30 SH hat ein Drehmoment von 30 Nm. Die Drehzahl des RolTop M30 SH beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop M30 SH für Links- und Rechtseinbau geeignet. Eine der Besonderheiten des RolTop M30 SH ist seine verbaute geräuschlose Softbremse. Des Weiteren hat der Motor einen speziellen Stern-Motorkopf, der in vorhandene Somfy oder andere gängige Sternmotorlager montiert werden kann. Weitere technische Daten zum RolTop M30 SH finden Sie unter Downloads in der Bedienungsanleitung.
| 10 Nm | 20 Nm | 30 Nm |
|---|---|---|
| RolTop M10 SH | RolTop M20 SH | RolTop M30 SH |
Produktbesonderheiten des RolTop M30 SH
► Intelligente Kraftmessung
► Behangschutz auf/ab
► Endlagen über Montagekabel einstellbar
► Sternkopf für z. B. Somfy Motorlager
► Endlagen über Montagekabel einstellbar
► Sternkopf für z. B. Somfy Motorlager
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
6 |
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x elero RolTop M30 SH Art.-Nr. 39 241.0001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
| Motorbezeichnung: | RolTop M30 SH |
|---|---|
| Drehmoment (Nm): | 30 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 200 |
| Leistungsaufnahme (A): | 0,90 |
| Artikelnummer: | 392410001 |

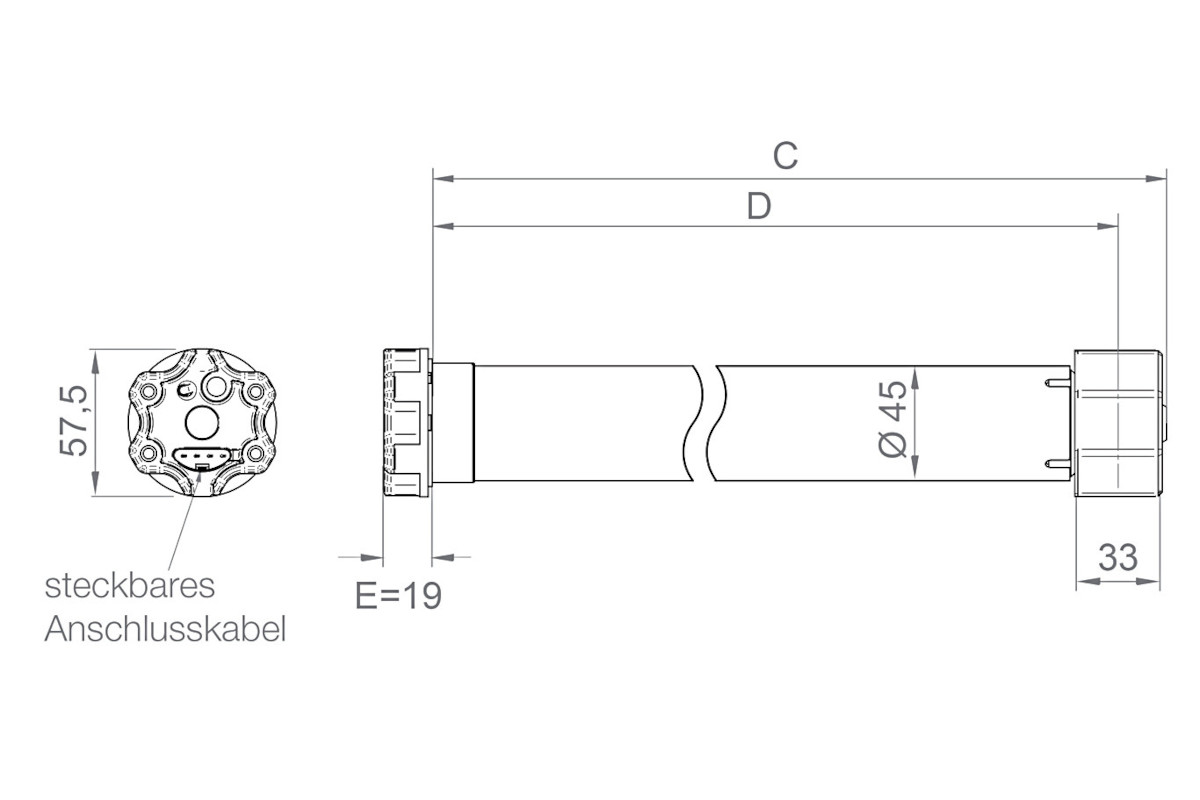

| Abmessungen (C): | 516 mm |
| Abmessungen (D): | 499,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 |

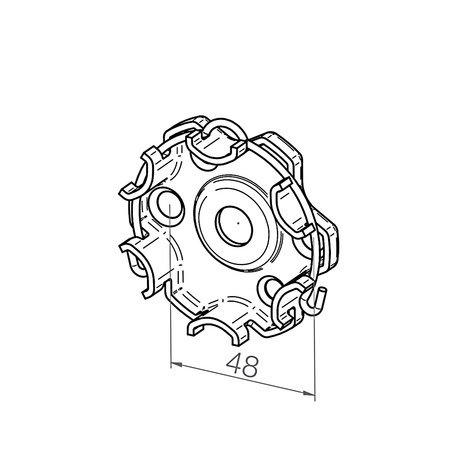

| Universallager rastbar / inkl. Sicherungsklammer Lager Art. Nr.: 230031701 |
Flanschlager/ inkl. Sicherungsklammer Lager Art. Nr.: 230031801 / Klammer Art. Nr.: 131234501 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Datei
Bedienungsanleitung RolTop S/M
2.57 MB
| Bedienungsanleitung für den Rohrantrieb RolTop S, M, M RH mit elektronischen Endschalter. Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
