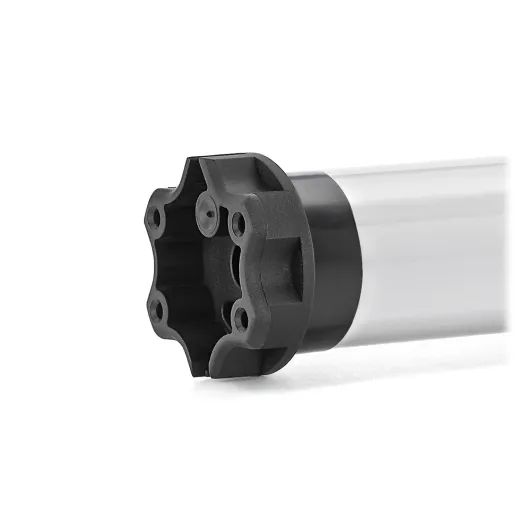

RolTop M30 SH

Art.Nr.: 392410001

Der elero {{product_name::436}} hat ein Drehmoment von 30 Nm. Die Drehzahl des {{product_name::436}} beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der {{product_name::436}} für Links- und Rechtseinbau geeignet. Eine der Besonderheiten des {{product_name::436}} ist seine verbaute geräuschlose Softbremse. Des Weiteren hat der Motor einen speziellen Stern-Motorkopf, der in vorhandene Somfy oder andere gängige Sternmotorlager montiert werden kann. Weitere technische Daten zum {{product_name::436}} finden Sie unter Downloads in der Bedienungsanleitung.

Weitere verfügbare Artikelvarianten.

10 Nm 20 Nm 30 Nm
RolTop M10 SH RolTop M20 SH RolTop M30 SH



Produktbesonderheiten des {{product_name::436}}

► Intelligente Kraftmessung
► Behangschutz auf/ab
► Endlagen über Montagekabel einstellbar
► Sternkopf für z. B. Somfy Motorlager



Endlageneinstellung des {{product_name::436}}

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch)
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch) yes ¹ yes ¹
 Mit Programmierkabel yes 6
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.


Endlagen, sind wie folgt programmierbar

Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar


Im Lieferumfang enthalten sind:

1 x {{product_title::436}}

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten {{product_name::436}}

Motorbezeichnung: RolTop
M30 SH
Drehmoment (Nm): 30
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 200
Leistungsaufnahme (A): 0,90
Artikelnummer: 392410001

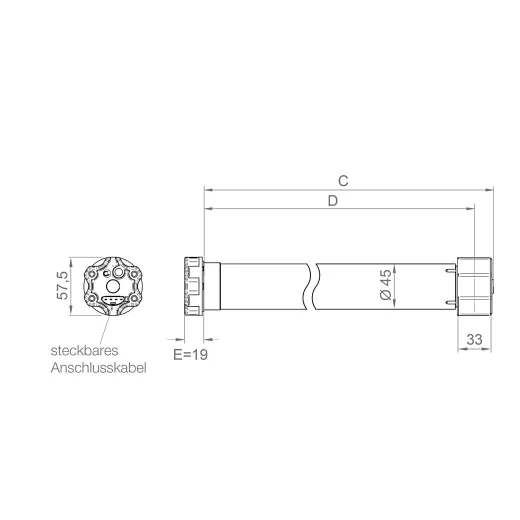

Abmessungen (C): 516 mm
Abmessungen (D): 499,5 mm
Rohrdurchmesser: 45
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter



[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


► Typ 1 ► Typ 2
 Universallager rastbar / inkl. Sicherungsklammer

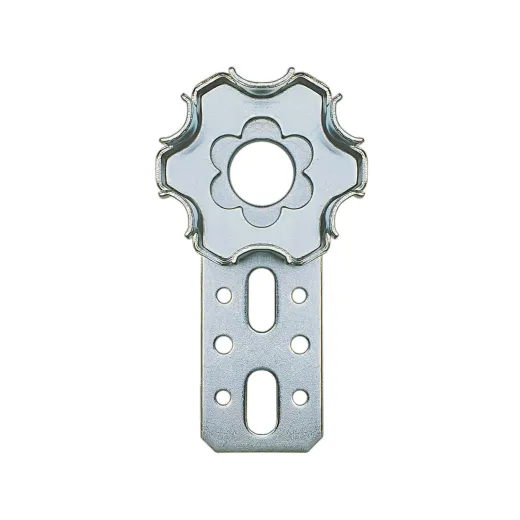

 Lager Art. Nr.: 230031701		  Flanschlager/ inkl. Sicherungsklammer
 Lager Art. Nr.: 230031801 / Klammer Art. Nr.: 131234501



[TAB:Adapterset]

Adapterset

Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm].

►    SW 50

►   SW 60

 ►    SW 70
Art. Nr.: 230120001 Art. Nr.: 233790001 Art. Nr.: 230110001

Optionen:

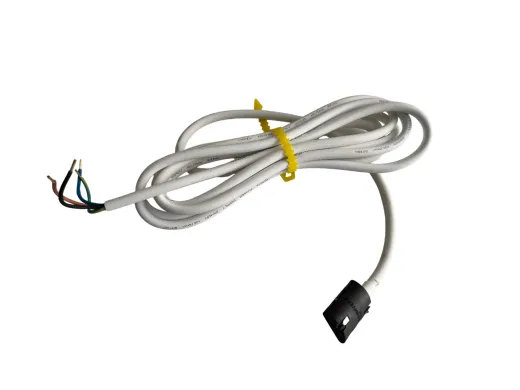

  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
  • Motorlager / elero / BR2 / SH - Kopf: Bitte wählen
  • Motorlager / elero / BR2 / SH - Kopf: Lieferung ohne Motorlager
  • Motorlager / elero / BR2 / SH - Kopf: Typ 1 / Teilkreis 48 mm (+6,95 EUR)
  • Motorlager / elero / BR2 / SH - Kopf: Typ 2 / Flanschlager (+7,95 EUR)
  • Adapterset / elero / Rollladen BR2: Bitte wählen
  • Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
  • Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
  • Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
  • Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
  • Flexible Wellenanbindungen (Rollladen): Bitte wählen
  • Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

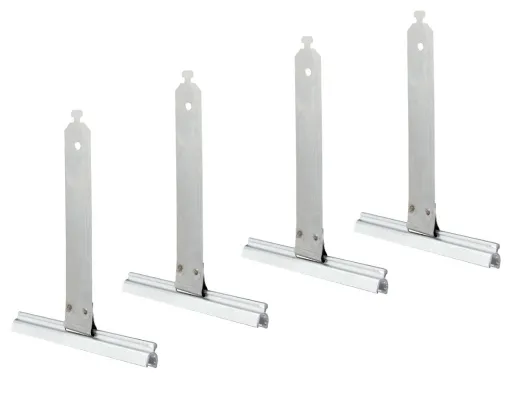

  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Verwendung : Rollladen
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe M (Medium) 45 Ab Wellengröße 50 mm verwendbar.
Drehmoment (Nm) : 30 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar
Besonderheiten : SH-Motorkopf (elero) Stern-Motorkopf Intelligenter Behangschutz (elero) Der Motor erkennt, wenn der Behang festgefroren ist und stoppt automatisch. Trifft der Behang auf ein Hindernis, stoppt der Antrieb und fährt wieder ein Stück in die Gegenrichtung.
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz
