Produktbeschreibung

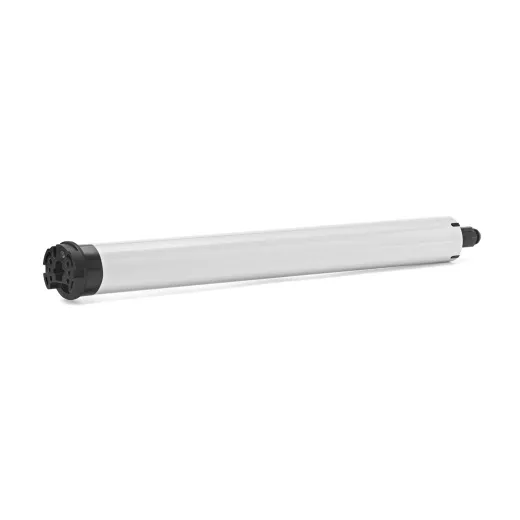

Der elero RolTop M30 RH hat ein Drehmoment von 30 Nm. Die Drehzahl des RolTop M30 RH beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop M30 RH für Links- und Rechtseinbau geeignet. Eine der Besonderheiten des RolTop M30 RH ist seine verbaute geräuschlose Softbremse. Des Weiteren hat der Motor einen überwickelbarem Rundkopf, der besonders geeignet ist für Rollos und ZIP-Systeme (Wellen ab 50 mm). Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop M30 RH finden Sie unter Downloads in der Bedienungsanleitung.
| 10 Nm | 20 Nm | 30 Nm |
|---|---|---|
| RolTop M10 RH | RolTop M20 RH | RolTop M30 RH |
Produktbesonderheiten des RolTop M30 RH
► Intelligente Kraftmessung
► Behangschutz auf/ab
► Endlagen über Montagekabel einstellbar
► Rundkopf für ZIP-Systeme
► Endlagen über Montagekabel einstellbar
► Rundkopf für ZIP-Systeme
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x RolTop M30 RH Art. Nr.: 382410001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolTop M30 RH |
|---|---|
| Drehmoment (Nm): | 30 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 200 |
| Leistungsaufnahme (A): | 0,90 |
| Artikelnummer: | 382410001 |

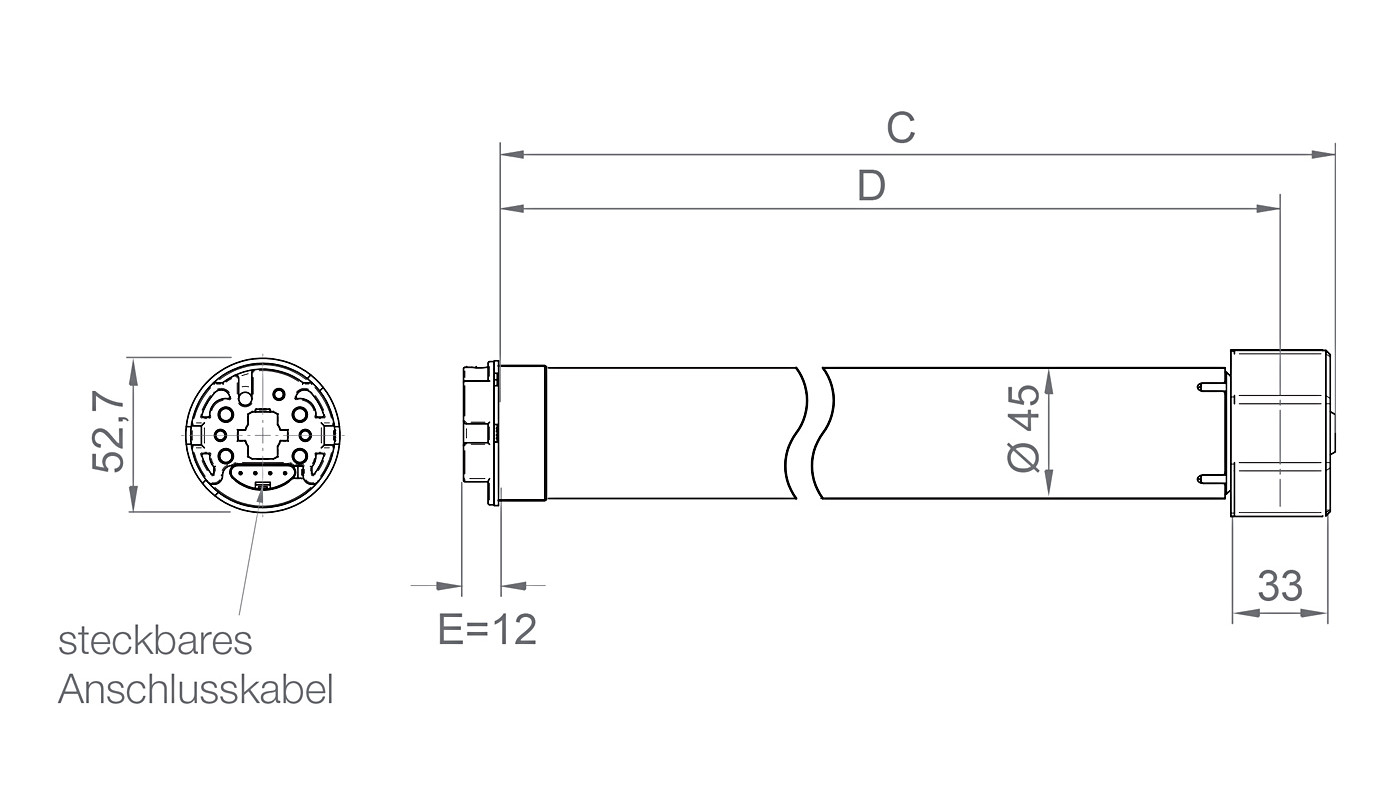

| Abmessungen (C): | 516 mm |
| Abmessungen (D): | 499,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 | ► Typ 3 |

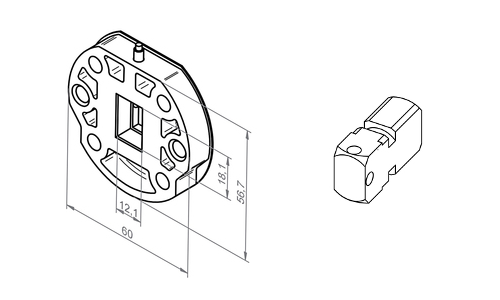

| Wandanker rastbar / inkl. Bolzen Lager Art. Nr.: 239860001 ⇔ Bolzen Art. Nr.: 233747901 |
Wandanker/ inkl. Bolzen Lager Art. Nr.: 133000801 ⇔ Bolzen Art. Nr.: 233747901 |

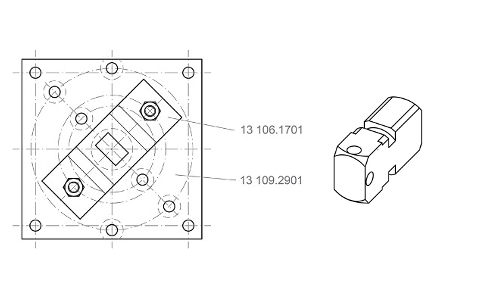

Grundplatte mit Lager/ inkl. Bolzen Art. Nr.: 238320001 ⇔ Bolzen Art. Nr.: 233747901 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Datei
Bedienungsanleitung RolTop S/M
2.57 MB
| Bedienungsanleitung für den Rohrantrieb RolTop S, M, M RH mit elektronischen Endschalter. Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
