Produktbeschreibung

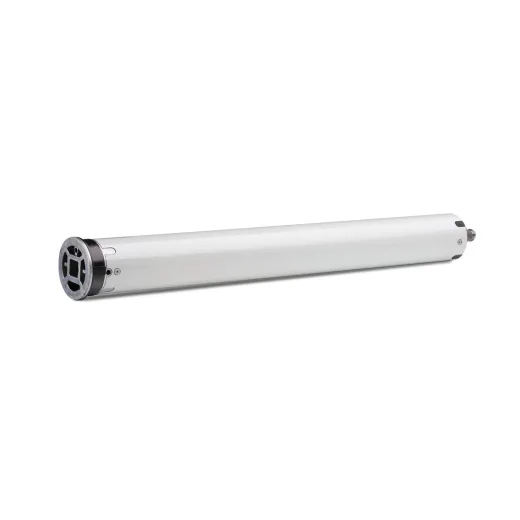

elero Rohrmotor RolTop L40 RH – Leistungsstarker Rollladenantrieb mit Behangschutz
Der RolTop L40 RH Rohrmotor von elero steht für zuverlässige Qualität, leisen Lauf und moderne Sicherheitstechnik im Bereich elektrischer Rollladenantriebe. Dank integrierter Behangschutz sowie intelligenter Kraftmessung sorgt der Motor für einen langlebigen und sicheren Betrieb deiner Rollläden – sowohl im Neubau als auch bei der Nachrüstung bestehender Anlagen.
Mit seinem kraftvollen Drehmoment eignet sich der RolTop L40 RH ideal für mittelgroße bis große Rollläden. Die präzise Endlageneinstellung ermöglicht eine komfortable Inbetriebnahme, während die robuste Bauweise eine hohe Lebensdauer garantiert. Durch den standardisierten Rohrdurchmesser lässt sich der Rohrmotor problemlos in viele gängige Rollladensysteme integrieren.
Produktbesonderheiten des RolTop L40 RH
► Zuverlässiger Rohrmotor für Rollläden mit langlebiger Technik► Behangschutz (AUF/AB) zum Schutz von Rollladen und Motor
► Intelligente Kraftmessung
► Ruhiger, vibrationsarmer Lauf für hohen Wohnkomfort
► Einfache Montage und präzise Endlageneinstellung (Endlageneinstellung bei Erstinstallation mit Schalter möglich)
► Ideal zur Nachrüstung elektrischer Rollläden oder im Neubau
► Wichtig:
Vierkantbolzen 16 × 16. Art-Nr. 23 375.1501 (Nicht im Standard-Lieferumfang der RolTop L RH-Antriebe enthalten, jedoch notwendig für den Einbau des Antriebs)
| 40 Nm | 60 Nm | 80 Nm | 100 Nm | 120 Nm |
|---|---|---|---|---|
| RolTop L40 RH | RolTop L60 RH | RolTop L80 RH | RolTop L100 RH | RolTop L120 RH |
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
(¹) zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. ⇒ elero Montagekabel für RevoLine S, M, L und Typ 15 Art.-Nr. 23 395.8502
Im Lieferumfang enthalten sind:
1 x elero RolTop L40 RH Art.-Nr. 36 723.0001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolTop L40 RH |
|---|---|
| Drehmoment (Nm): | 40 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 333 |
| Leistungsaufnahme (A): | 1,45 |
| Artikelnummer: | 367230001 |
| Abmessungen (C): | 563 mm |
| Abmessungen (D): | 546 mm |
| Rohrdurchmesser: | 58 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
|
Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501 |
Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501 |
Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501 |
 |
 |
 |
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
PDF zum Ausdrucken finden Sie >> HIER
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 220240001 | Art. Nr.: 220380001 | ||
| ► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat |
► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220230001 | Art. Nr.: 220250001 | ||
| ► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6 |
► Typ 6 Ø 70 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220260001 | Art. Nr.: 220270001 | ||
| ► Typ 7 Ø 98 x 2 mm, mit 4 x M6 |
► Typ 8 Ø 102 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220220001 | Art. Nr.: 220210001 | ||
| ► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6 |
► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220310001 | Art. Nr.: 220360001 | ||
| ► Typ 11 Ø 67 x 1,5 mm, MHZ |
► Typ 12 (8-kant) 8-kant, SW 70 Selve, Eckermann, Roma |
||
 |
 |
||
| Art. Nr.: 131170901 | Art. Nr.: 220200001 | ||
| ► Typ 13 (6-kant) 6-kant, 75 Butzbach, Mäule |
► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral |
||
 |
 |
||
| Art. Nr.: 220290001 | Art. Nr.: 220330001 | ||
| ► Typ 15 ZF 80, Zurflüh-Feller |
► Typ 16 (8-kant) 8-kant SW 102 x 2,0 mm Alulux |
||
 |
 |
||
| Art. Nr.: 220320001 | Art. Nr.: 220350001 | ||
| ► Typ 17 (6-kant) 6-kant, 85 Butzbach |
► Typ 18 (8-kant) 8-kant, SW 102 x 2,5 mm, Roma |
||
 |
 |
||
| Art. Nr.: 220370001 | Art. Nr.: 220280001 | ||
| ► Typ 19 Ø 128 x 1,5 mm, Alukon |
► Typ 20 (8-kant) 8-kant, SW 114 Heroal |
||
 |
 |
||
| Art. Nr.: 220340001 | Art. Nr.: 220300001 | ||
Datei
Bedienungsanleitung RolTop L RH
1.04 MB
Bedienungsanleitung für den Rohrantrieb RolTop L RH mit elektronischen Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Large)
228.82 KB
elero Adapterprofile "RevoLine L" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
