elero VariEco S5-K – Kompakter Kurzantrieb für schmale Rollläden
Der elero VariEco S5-K ist die ideale Lösung für schmale Rollläden und beengte Einbausituationen. Als kompakter Kurzantrieb überzeugt dieser Rohrmotor durch seine kurze platzsparende Bauweise bei gleichzeitig zuverlässiger Leistung und hoher Lebensdauer. Speziell für kleinere Rollladenelemente entwickelt, eignet sich der VariEco S5-K hervorragend für Renovierungen, Nachrüstungen sowie Neubauten mit begrenztem Bauraum. Die bewährte elero Qualität sorgt für einen ruhigen Lauf, präzise Endlageneinstellung und langlebige Technik.
Ihre Vorteile auf einen Blick:
-
Kompakte Bauform – ideal für kurze Wellen
-
Perfekt für kleine Rollläden
-
Zuverlässige Endlageneinstellung
-
Wartungsarm und langlebig
-
Hohe elero Markenqualität
-
Optimal für Nachrüstung und Neubau
Der VariEco S5-K eignet sich besonders für kleinere Fenster, bei denen Standardantriebe zu lang sind. Dank seiner kompakten Bauweise lässt sich der Motor flexibel integrieren und sorgt für eine komfortable elektrische Bedienung Ihres Rollladens.
Wichtiger Hinweis
Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.
Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.
Produktbesonderheiten des elero VariEco S5-K Art.-Nr. 30 981.0101
► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x elero VariEco S5-K Art.-Nr. 30 981.0101Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | VariEco S5-K |
|---|---|
| Drehmoment (Nm): | 5 |
| Geschwindigkeit (U/min): | 17 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 120 |
| Leistungsaufnahme (A): | 0,52 |
| Softbremse: | |
| Artikelnummer: | 349210101 |

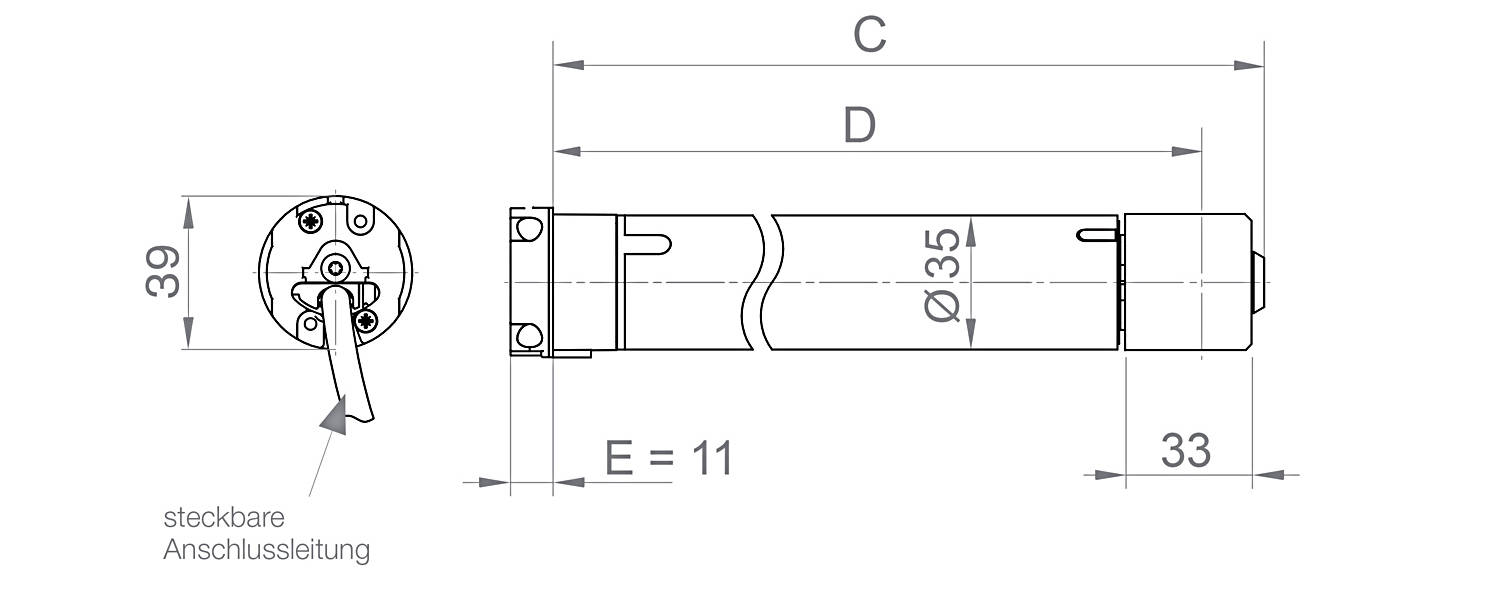

| Gesamtlänge: | 421 mm |
| Abmessungen (C): | 410 mm |
| Abmessungen (D): | 393,0 mm |
| Rohrdurchmesser: | 35 |
| Schutzart: | IP 44 |
| Anschlusskabel: | 3 Meter (nicht wechselbar) |
► Typ 1 |
|

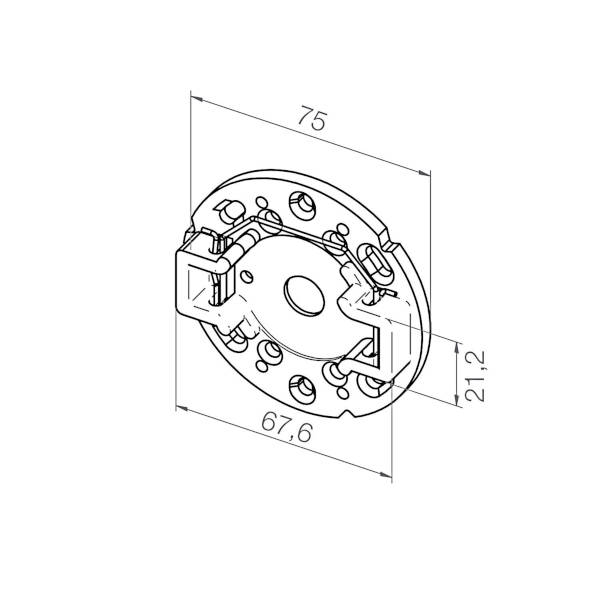

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Art. Nr.: 231080001 | Art. Nr.: 99000740 |
 |
 |

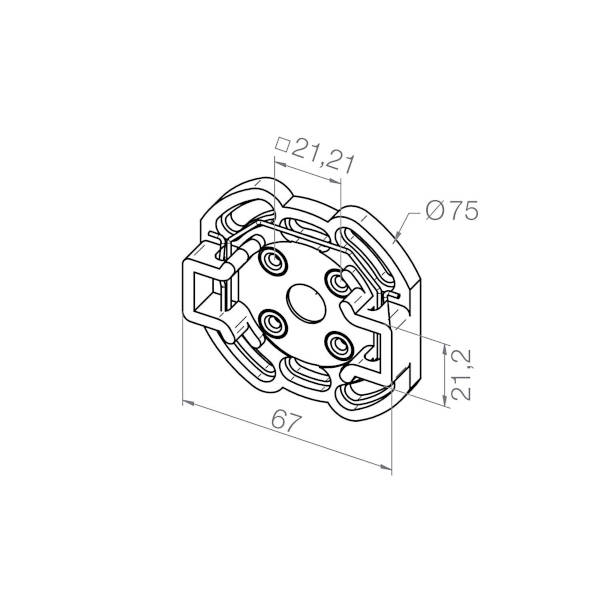

► Typ 2 |
|

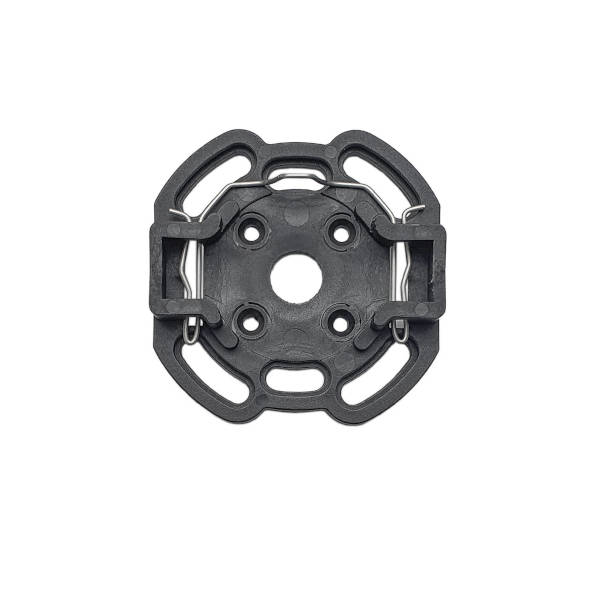

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Art. Nr.: 233220001 | Art. Nr.: 990007401 |
 |
 |
► Typ 3 |
|

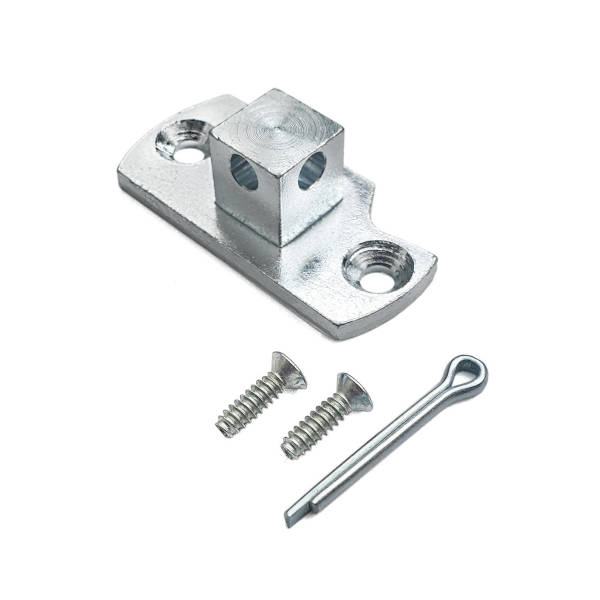

| Adapter 10 x 10 mm (Vierkant) (Wenn Motorlager bauseits schon vorhanden) |
Art. Nr.: 220400001 |
 |
 |
PDF zum Ausdrucken finden Sie HIER
|

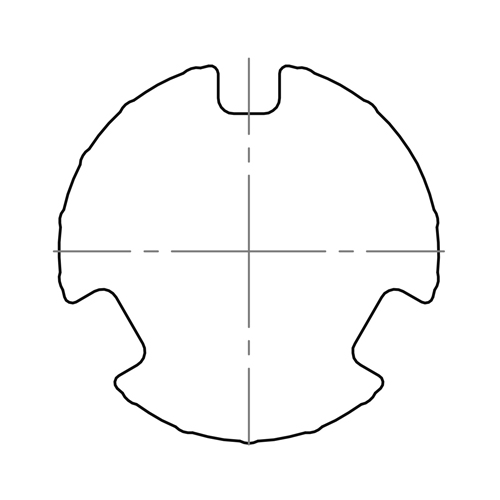

► Typ 1 Ø 52 x 1,5 mm |
► Typ 2 Ø 63 x 1 mm |
||
 |
 |
||
| Art. Nr.: 220170001 | Art. Nr.: 220040001 | ||
| ► Typ 3 Ø 40 x 1 mm / Ø 42 x 2 mm |
► Typ 4 Ø 40 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 220110001 | Art. Nr.: 220090001 | ||
| ► Typ 5 Ø 38 x 1 mm / Ø 40 x 2 mm |
► Typ 6 Ø 42 x 1 mm |
||
 |
|
||
| Art. Nr.: 131190601 | Art. Nr.: 220150001 | ||
| ► Typ 7 Ø 50 x 1,5 mm |
► Typ 8 Ø 50 x 2 mm |
||
 |
|
||
| Art. Nr.: 220710001 | Art. Nr.: 220160001 | ||
| ► Typ 9 8-kant, SW 40 |

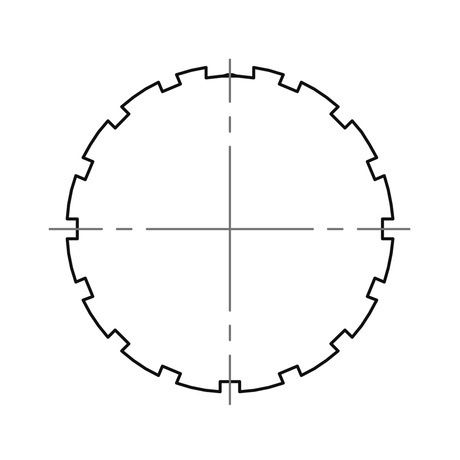

► Typ 10 Ø 42 mm, Silent Gliss |
||
 |
 |
||
| Art. Nr.: 220100001 | Art. Nr.: 230970001 | ||

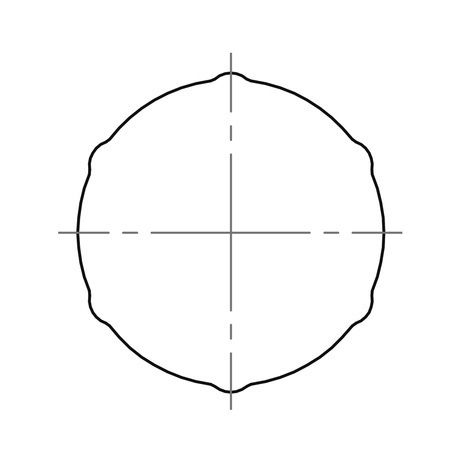

| ► Typ 11 Ø 42 x 2 mm, Bautex |

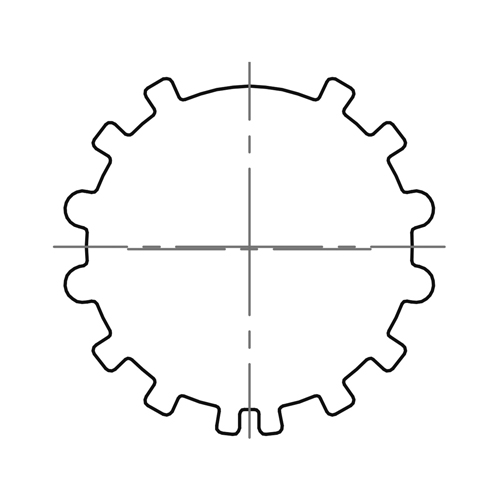

► Typ 12 Ø 43,5 mm / Ø 44 mm, Acmenda |
||
 |
 |
||
| Art. Nr.: 220130001 | Art. Nr.: 220180001 | ||

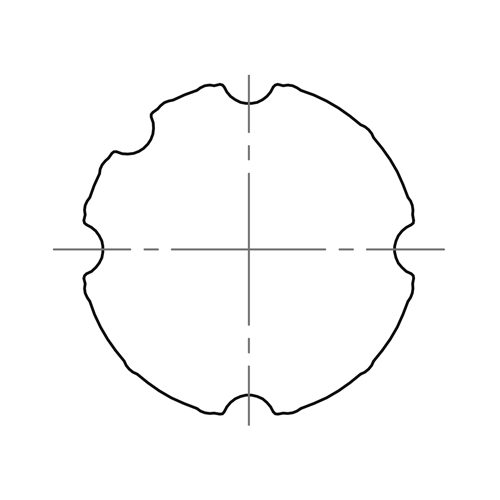

| ► Typ 13 Ø 45 mm, Zurflüh-Feller |
► Typ 14 Ø 47 mm, Alu. (TR) |
||
 |
 |
||

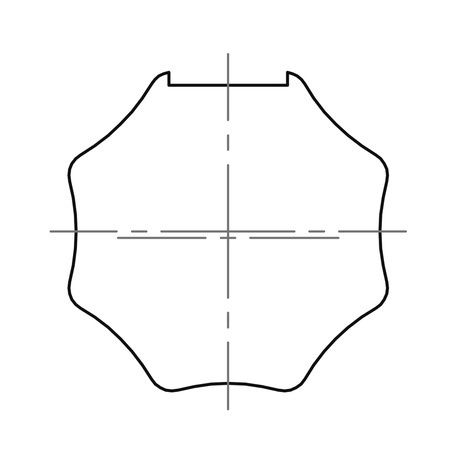

| Art. Nr.: 220140001 | Art. Nr.: 220680001 | ||
| ► Typ 15 Ø 48 mm, GHC, AXE |
► Typ 16 8-kant, SW 50 |
||
 |
 |
||
| Art. Nr.: 220020001 | Art. Nr.: 220060001 | ||
| ► Typ 17 Ø 50 x 1,5 mm, Siral |
► Typ 18 Ø 50 mm, ALU |
||
 |
 |
||

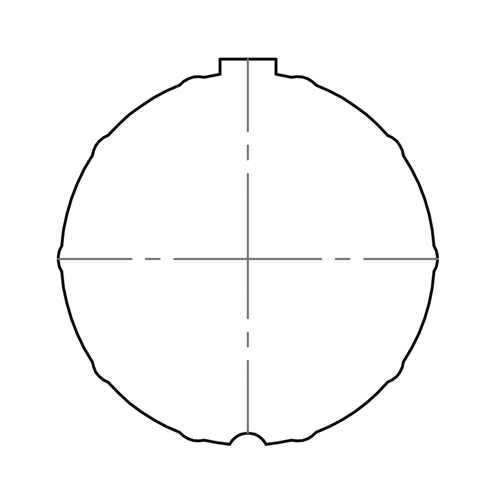

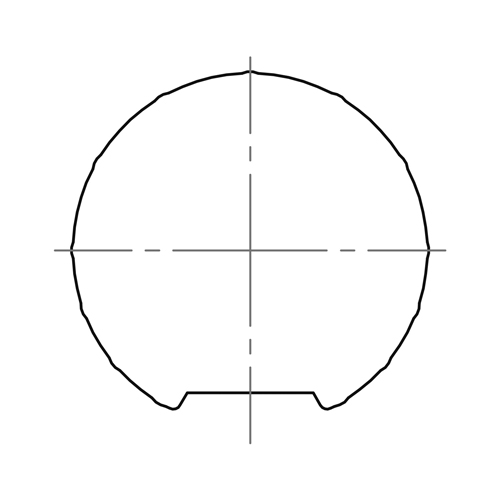

| Art. Nr.: 220070001 | Art. Nr.: 220120001 | ||
| ► Typ 19 Ø 54 x 0,5 mm, Zurflüh-Feller |

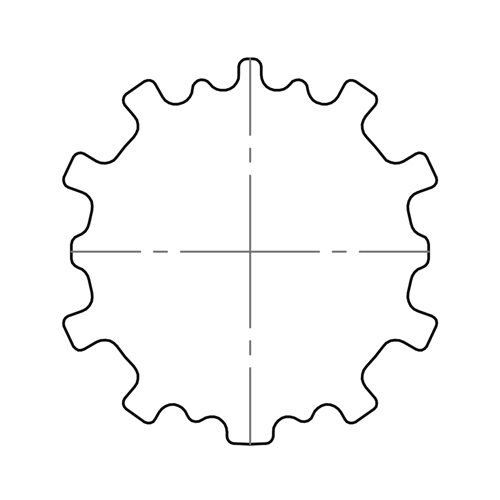

► Typ 20 8-kant, SW 60 |
||
 |
 |
||

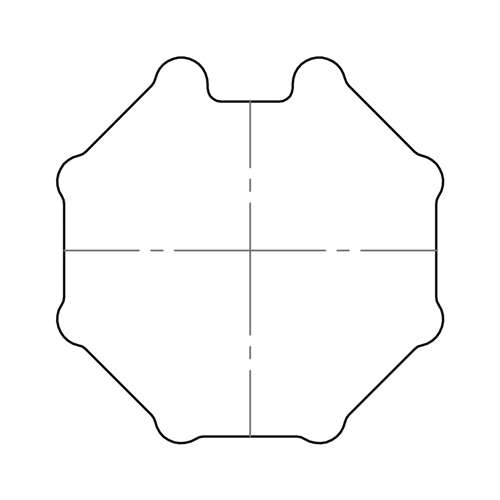

| Art. Nr.: 220080001 | Art. Nr.: 220050001 |
Datei
Bedienungsanleitung VariEco S/M/L
1.76 MB
Bedienungsanleitung für den Rohrantrieb VariEco S, M, L mit mechanischem Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Small)
414.23 KB
elero Adapterprofile "RevoLine M" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
