VariEco S5-K

Art.Nr.: 309810101/990007401

elero VariEco S5-K – Kompakter Kurzantrieb für schmale Rollläden

Der elero VariEco S5-K ist die ideale Lösung für schmale Rollläden und beengte Einbausituationen. Als kompakter Kurzantrieb überzeugt dieser Rohrmotor durch seine kurze platzsparende Bauweise bei gleichzeitig zuverlässiger Leistung und hoher Lebensdauer. Speziell für kleinere Rollladenelemente entwickelt, eignet sich der VariEco S5-K hervorragend für Renovierungen, Nachrüstungen sowie Neubauten mit begrenztem Bauraum. Die bewährte elero Qualität sorgt für einen ruhigen Lauf, präzise Endlageneinstellung und langlebige Technik.

Ihre Vorteile auf einen Blick:

  • Kompakte Bauform – ideal für kurze Wellen

  • Perfekt für kleine Rollläden

  • Zuverlässige Endlageneinstellung

  • Wartungsarm und langlebig

  • Hohe elero Markenqualität

  • Optimal für Nachrüstung und Neubau

Der VariEco S5-K eignet sich besonders für kleinere Fenster, bei denen Standardantriebe zu lang sind. Dank seiner kompakten Bauweise lässt sich der Motor flexibel integrieren und sorgt für eine komfortable elektrische Bedienung Ihres Rollladens.


Wichtiger Hinweis
Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.



Produktbesonderheiten des {{product_title::432}}

► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)

Endlageneinstellung des {{product_name::432}}

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch) yes yes
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel


Im Lieferumfang enthalten sind:

1 x {{product_title::432}}

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten VariEco S5-K

Motorbezeichnung: VariEco
S5-K
Drehmoment (Nm): 5
Geschwindigkeit (U/min): 17
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 120
Leistungsaufnahme (A): 0,52
Softbremse:
Artikelnummer: 349210101
Gesamtlänge: 421 mm
Abmessungen (C): 410 mm
Abmessungen (D): 393,0 mm
Rohrdurchmesser: 35
Schutzart: IP 44
Anschlusskabel: 3 Meter (nicht wechselbar)



[TAB:Motorlager]

► Typ 1
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 99000740

► Typ 2
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 233220001 | Art. Nr.: 990007401

► Typ 3
Adapter 10 x 10 mm (Vierkant)
(Wenn Motorlager bauseits schon vorhanden)		 Art. Nr.: 220400001



[TAB:Adapterset]

PDF zum Ausdrucken finden Sie HIER

► Typ 1

  Ø 52 x 1,5 mm

► Typ 2

  Ø 63 x 1 mm
Art. Nr.: 220170001 Art. Nr.: 220040001

► Typ 3
  Ø 40 x 1 mm / Ø 42 x 2 mm  		 ► Typ 4
  Ø 40 x 1,5 mm
Art. Nr.: 220110001 Art. Nr.: 220090001

► Typ 5
  Ø 38 x 1 mm / Ø 40 x 2 mm  		 ► Typ 6
  Ø 42 x 1 mm
Art. Nr.: 131190601 Art. Nr.: 220150001

► Typ 7
  Ø 50 x 1,5 mm  		 ► Typ 8
  Ø 50 x 2 mm
Art. Nr.: 220710001 Art. Nr.: 220160001

► Typ 9
  8-kant, SW 40  		 ► Typ 10
  Ø 42 mm, Silent Gliss
Art. Nr.: 220100001 Art. Nr.: 230970001

► Typ 11
  Ø 42 x 2 mm, Bautex  		 ► Typ 12
  Ø 43,5 mm / Ø 44 mm, Acmenda
Art. Nr.: 220130001 Art. Nr.: 220180001

► Typ 13
  Ø 45 mm, Zurflüh-Feller  		 ► Typ 14
  Ø 47 mm, Alu. (TR)
Art. Nr.: 220140001 Art. Nr.: 220680001

► Typ 15
  Ø 48 mm, GHC, AXE  		 ► Typ 16
  8-kant, SW 50
Art. Nr.: 220020001 Art. Nr.: 220060001

► Typ 17
  Ø 50 x 1,5 mm, Siral  		 ► Typ 18
  Ø 50 mm, ALU
Art. Nr.: 220070001 Art. Nr.: 220120001

► Typ 19
  Ø 54 x 0,5 mm, Zurflüh-Feller  		 ► Typ 20
  8-kant, SW 60
Art. Nr.: 220080001 Art. Nr.: 220050001

Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: 3,0 m (nicht auswechselbar)
  • Motorlager / elero / BR1: Bitte wählen
  • Motorlager / elero / BR1: Lieferung ohne Motorlager
  • Motorlager / elero / BR1: Typ 1 / Teilkreis 48 und 60 mm (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 2 / Teilkreis 48 und 60 mm, Langloch (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 3 / Adapter 10 x 10 mm (vierkant) (+4,97 EUR)
  • Adapterset / elero / BR1: Bitte wählen
  • Adapterset / elero / BR1: Lieferung ohne Adapterset
  • Adapterset / elero / BR1: Typ 1 / Ø 52 x 1,5 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 2 / Ø 63 x 1 mm (+5,60 EUR)
  • Adapterset / elero / BR1: Typ 3 / Ø 40 x 1 mm, Ø 42 x 2 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 4 / Ø 40 x 1,5 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 5 / Ø 38 x 1 mm, Ø 40 x 2 mm (+3,30 EUR)
  • Adapterset / elero / BR1: Typ 6 / Ø 42 x 1 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 7 / Ø 50 x 1,5 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 8 | Ø 50 x 2 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 9 / 8-kant, SW 40 (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 10 / Ø 42 mm, Silent Gliss (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 11 / Ø 42 x 2 mm, Bautex (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 12 / Ø 43,5 mm / Ø 44 mm, Acmenda (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 13 / Ø 45 mm, Zurflüh-Feller (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 14 / Ø 47 mm, Alu. (TR) (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 15 / Ø 48 mm, GHC, AXE (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 16 / 8-kant, SW 50 (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 17 / Ø 50 x 1,5 mm, Siral (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 18 / Ø 50 mm, ALU (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 19 / Ø 54 x 0,5 mm, Zurflüh-Feller (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 20 / 8-kant, SW 60 (+5,60 EUR)
  • Flexible Wellenanbindungen (Rollladen): Bitte wählen
  • Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
  • Einhängeklammern (Rollladen): Bitte wählen
  • Einhängeklammern (Rollladen): Lieferung ohne Klammern
  • Einhängeklammern (Rollladen): für 8-kant Welle SW40 (+1,98 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor Ein Rohrmotor ist ein elektrischer Antrieb, der direkt in die Wickelwelle eines Rollladens oder die Tuchwelle einer Markise eingebaut wird. Er übernimmt das automatische Ein- und Ausfahren bzw. Auf- und Abwickeln und ermöglicht eine komfortable Bedienung per Schalter, Funkhandsender oder Smart-Home-Steuerung – abhängig von der Motorausführung.
Verwendung : Markise Eine Markise ist ein außenliegender Sonnenschutz, der vor Fenstern, Terrassen oder Balkonen montiert wird. Sie schützt vor direkter Sonneneinstrahlung und bietet angenehmen Schatten. Je nach Ausführung wird das Markisentuch über Gelenkarme oder Führungsschienen aus- und eingefahren. Die Bedienung kann manuell über eine Kurbel oder komfortabel mit einem elektrischen Markisenmotor erfolgen. Rollladen Ein Rollladen ist ein außenliegender Sicht-, Sonnen- und Wärmeschutz für Fenster und Türen. Er besteht aus miteinander verbundenen Rollladenprofilen, die sich beim Öffnen auf einer Welle im Rollladenkasten aufwickeln. Rollläden schützen vor Sonneneinstrahlung, neugierigen Blicken und Witterungseinflüssen. Die Bedienung erfolgt je nach Ausführung manuell über einen Gurt oder eine Kurbel oder komfortabel mit einem elektrischen Rollladenmotor.
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe S (Small) 35 elero S, Becker P, Cherubini 35
Drehmoment (Nm) : 5 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : fest angeschlossen (nicht steckbar) Hinweis: Bei diesem Antrieb ist das Anschlusskabel fest mit dem Motor verbunden. Eine Steckverbindung zum einfachen Abnehmen oder Austauschen des Kabels ist nicht vorhanden.
Besonderheiten : kurze Bauform Diese Motoren sind speziell für schmale Rollläden geeignet.
Steuerungsart : kabelgebunden Die Bedienung erfolgt produktabhängig über einen Wandschalter, einen Jalousieschalter, eine zentrale Steuereinheit oder eine geeignete Zeitschaltuhr.
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 147,81 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
VariEco S5-K

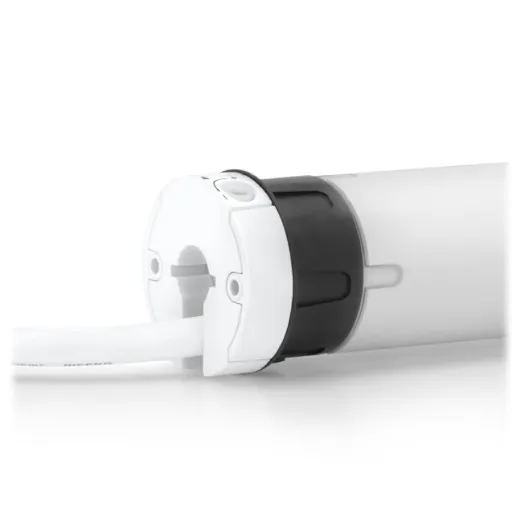

elero VariEco S-K Motorkopf (ohne Zwischenplatte)

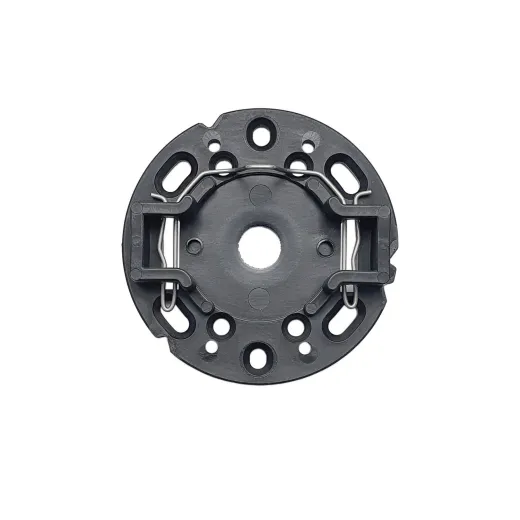

Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401

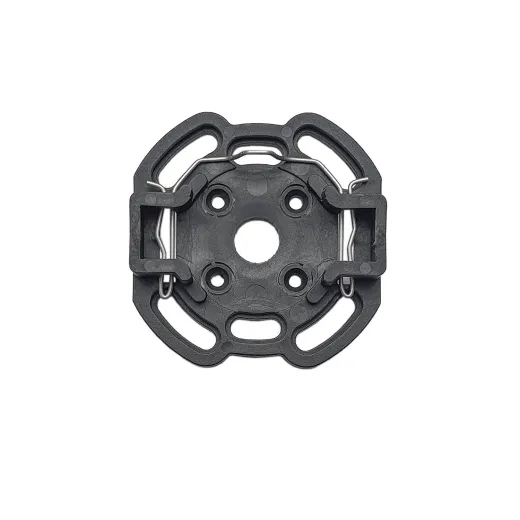

Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte Art. Nr.: 233220001| Art. Nr.: 990007401
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

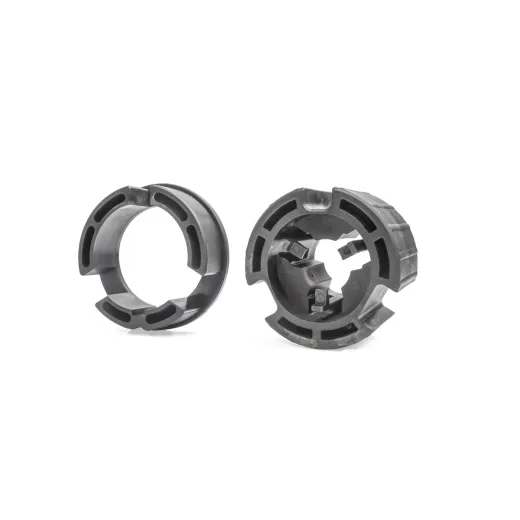

Ø 52 x 1,5 mm / Art. Nr.: 220170001

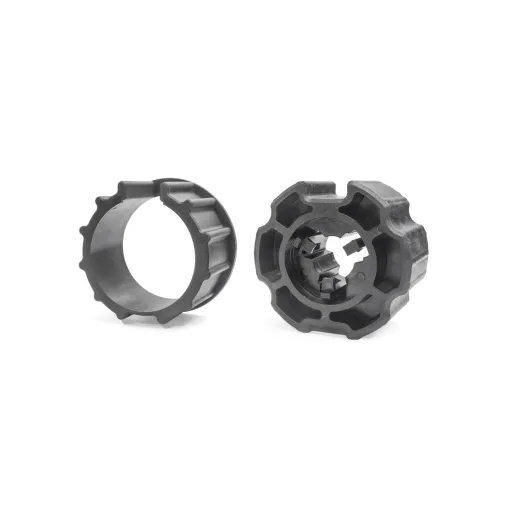

Ø 63 x 1 mm / Art. Nr.: 220170001

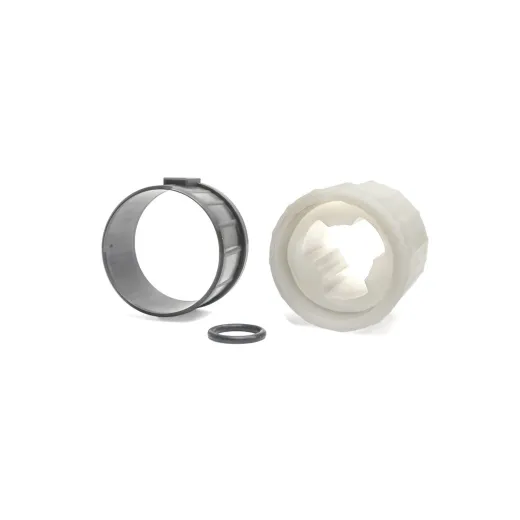

Ø 40 x 1 mm / Ø 42 x 2 mm / Art. Nr.: 220110001

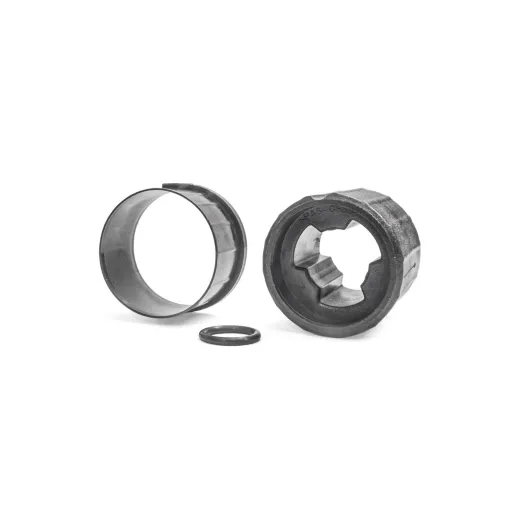

Ø 40 x 1,5 mm / Art. Nr.: 220090001

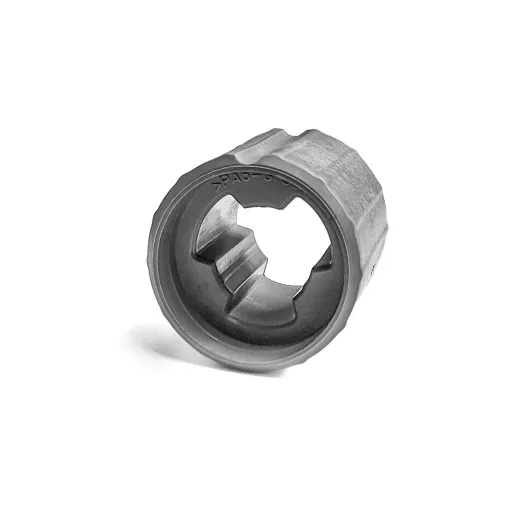

Ø 38 x 1 mm / Ø 40 x 2 mm / Art. Nr.: 131190601
Ø 42 x 1 mm / Art. Nr.: 220150001

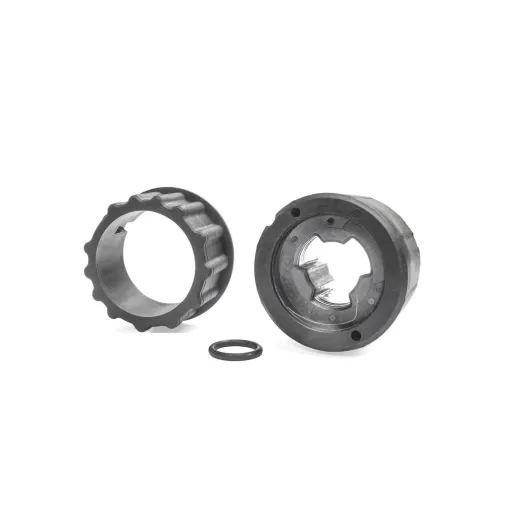

Ø 50 x 1,5 mm / Art. Nr.: 220710001
Ø 50 x 2 mm / Art. Nr.: 220160001

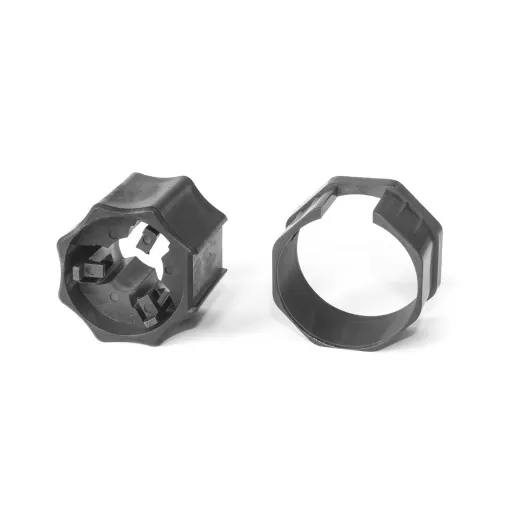

8-kant, SW 40 / Art. Nr.: 220100001

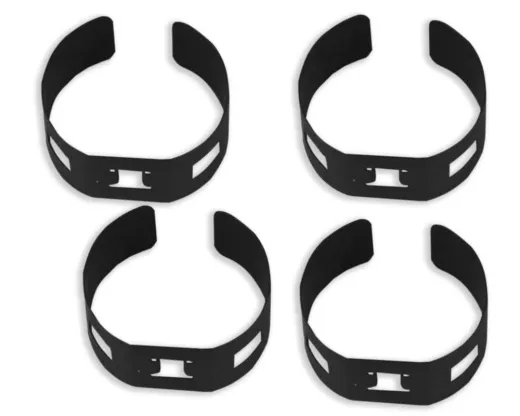

Einhängeklammern für 8-kant Welle Art. Nr.: 133018201

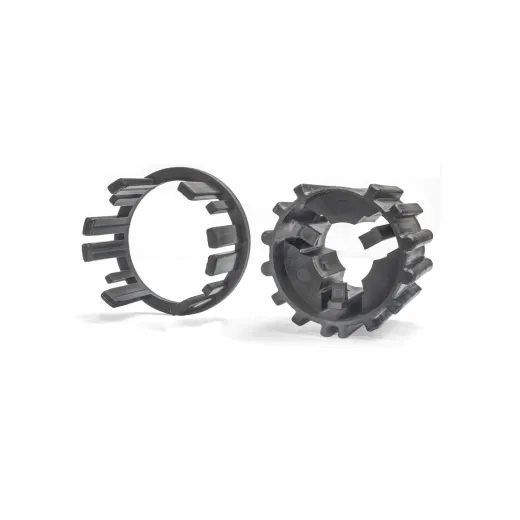

Ø 43,5 mm / Ø 44 mm, Acmenda / Art. Nr.: 220180001
8-kant, SW 50 / Art. Nr.: 220060001
Ø 50 x 1,5 mm, Siral / Art. Nr.: 220070001

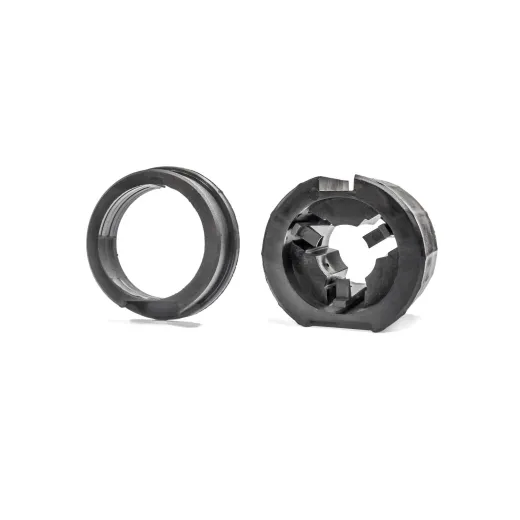

Ø 50 mm, ALU / Art. Nr.: 220120001

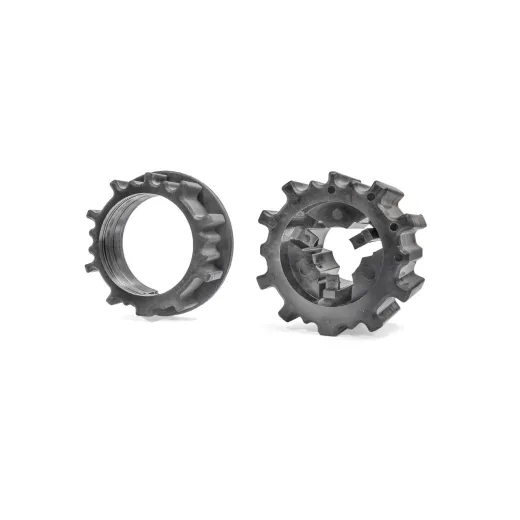

Ø 54 x 0,5 mm, Zurflüh-Feller / Art. Nr.: 220080001

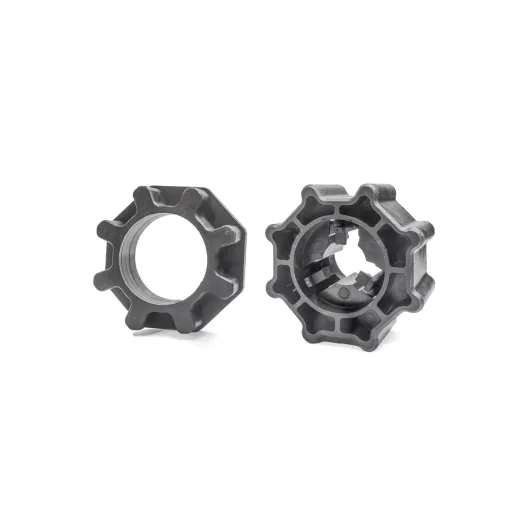

8-kant, SW 60 / Art. Nr.: 220050001
Flexible Wellenanbindungen / 123 mm / VE = 4 Stück

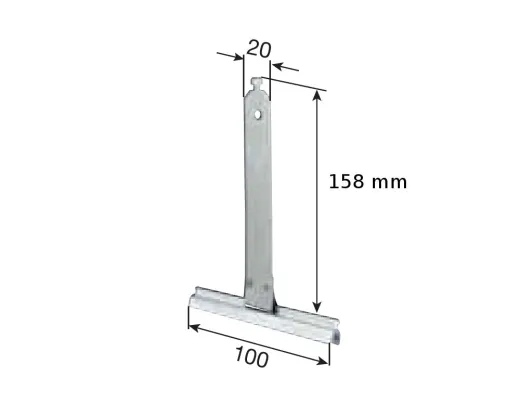

Flexible Wellenanbindungen / 158 mm / VE = 4 Stück
