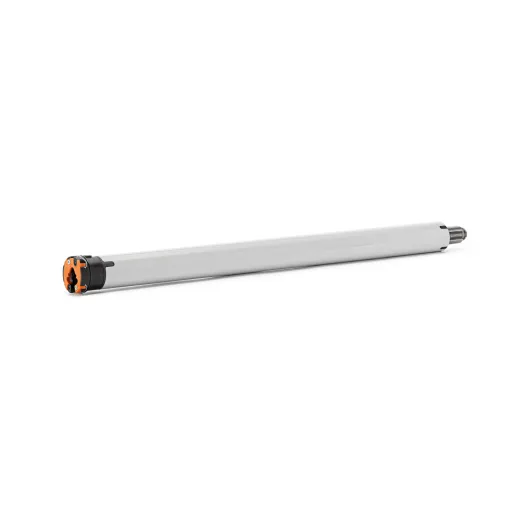

elero Rohrmotor VariEco S5

elero
Art.Nr.: 308430101/990007401
GTIN/EAN: 4016684024733
HAN: 30 843.0101
VariEco S5
elero VariEco Motorkopf (ohne Zwischenplatte)
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401
Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte Art. Nr.: 233220001| Art. Nr.: 990007401
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)
Ø 52 x 1,5 mm / Art. Nr.: 220170001
Ø 63 x 1 mm / Art. Nr.: 220170001
Ø 40 x 1 mm / Ø 42 x 2 mm / Art. Nr.: 220110001
Ø 40 x 1,5 mm / Art. Nr.: 220090001
Ø 38 x 1 mm / Ø 40 x 2 mm / Art. Nr.: 131190601
Ø 42 x 1 mm / Art. Nr.: 220150001
Ø 50 x 1,5 mm / Art. Nr.: 220710001
Ø 50 x 2 mm / Art. Nr.: 220160001
8-kant, SW 40 / Art. Nr.: 220100001
Einhängeklammern für 8-kant Welle Art. Nr.: 133018201
Ø 43,5 mm / Ø 44 mm, Acmenda / Art. Nr.: 220180001
8-kant, SW 50 / Art. Nr.: 220060001
Ø 50 x 1,5 mm, Siral / Art. Nr.: 220070001
Ø 50 mm, ALU / Art. Nr.: 220120001
Ø 54 x 0,5 mm, Zurflüh-Feller / Art. Nr.: 220080001
8-kant, SW 60 / Art. Nr.: 220050001
Flexible Wellenanbindungen / 123 mm / VE = 4 Stück
Flexible Wellenanbindungen / 158 mm / VE = 4 Stück
VariEco S5
elero VariEco Motorkopf (ohne Zwischenplatte)
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401
Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte Art. Nr.: 233220001| Art. Nr.: 990007401
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)
Ø 52 x 1,5 mm / Art. Nr.: 220170001
Ø 63 x 1 mm / Art. Nr.: 220170001
Ø 40 x 1 mm / Ø 42 x 2 mm / Art. Nr.: 220110001
Ø 40 x 1,5 mm / Art. Nr.: 220090001
Ø 38 x 1 mm / Ø 40 x 2 mm / Art. Nr.: 131190601
Ø 42 x 1 mm / Art. Nr.: 220150001
Ø 50 x 1,5 mm / Art. Nr.: 220710001
Ø 50 x 2 mm / Art. Nr.: 220160001
8-kant, SW 40 / Art. Nr.: 220100001
Einhängeklammern für 8-kant Welle Art. Nr.: 133018201
Ø 43,5 mm / Ø 44 mm, Acmenda / Art. Nr.: 220180001
8-kant, SW 50 / Art. Nr.: 220060001
Ø 50 x 1,5 mm, Siral / Art. Nr.: 220070001
Ø 50 mm, ALU / Art. Nr.: 220120001
Ø 54 x 0,5 mm, Zurflüh-Feller / Art. Nr.: 220080001
8-kant, SW 60 / Art. Nr.: 220050001
Flexible Wellenanbindungen / 123 mm / VE = 4 Stück
Flexible Wellenanbindungen / 158 mm / VE = 4 Stück
Lieferzeit: 1 - 3 Werktage
Jetzt nur ab 124,81 EUR Unser bisheriger Preis ab 129,42 EUR 4%
Sonderangebot gültig bis: 30.03.2026
inkl. 19 % MwSt. zzgl. Versandkosten
Anschlusskabel / elero
Motorlager / elero / BR1
Adapterset / elero / BR1
Flexible Wellenanbindungen (Rollladen)
Einhängeklammern (Rollladen)
In den Warenkorb
  • Produktbeschreibung
  • Technische Daten
  • Motorlager
  • Adapterset
  • Eigenschaften
  • Downloads
  • Hersteller Informationen
Produktbeschreibung
Mit der Entwicklung der S-Antriebe für die Baureihe VariEco hat elero das Sortiment für Rollläden deutlich verbessert. Die kabelgebundenen Antriebe haben einen Durchmesser von 35 mm, in Drehmomenten von 5 bis 12 Nm und die Inbetriebnahme erfolgt einfach und schnell. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Alle RevoLine-Antriebe haben dieselbe Austriebsform, die eine hohe Kraftübertragung sicherstellt. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechanischen Endschaltern sind für Rollläden und textilen Sonnenschutz konzipiert. Weitere technische Daten zum VariEco S5 finden Sie auch in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

5 Nm 8 Nm 10 Nm 12 Nm
VariEco S5 (FL) VariEco S8 VariEco S10 (FL) VariEco S12 (FL)

(FL) = Flachbremse



Wichtiger Hinweis
Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.



Produktbesonderheiten des VariEco S5

► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)

Endlageneinstellung des VariEco S5

 Rollladen (Oben/unten)
Endlage oben Endlage unten
 Mit Einstellstift (mechanisch) yes yes
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel


Im Lieferumfang enthalten sind:

1 x VariEco S5 Art. Nr.: 308430101

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Technische Daten VariEco S

Motorbezeichnung: VariEco
S5
Drehmoment (Nm): 5
Geschwindigkeit (U/min): 17
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 140
Leistungsaufnahme (A): 0,55
Softbremse:
Artikelnummer: 349210101
Abmessungen (C): 514 mm
Abmessungen (D): 497,5 mm
Rohrdurchmesser: 35
Schutzart: IP 44
Anschlusskabel steckbar: 2 Meter




► Typ 1

Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401



► Typ 2

Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 233220001 | Art. Nr.: 990007401



► Typ 3

Adapter 10 x 10 mm (Vierkant)
(Wenn Motorlager bauseits schon vorhanden)
Art. Nr.: 220400001




PDF zum Ausdrucken finden Sie HIER

► Typ 1

  Ø 52 x 1,5 mm

► Typ 2

  Ø 63 x 1 mm

Art. Nr.: 220170001 Art. Nr.: 220040001

► Typ 3
  Ø 40 x 1 mm / Ø 42 x 2 mm
► Typ 4

Ø 40 x 1,5 mm
Art. Nr.: 220110001 Art. Nr.: 220090001

► Typ 5

Ø 38 x 1 mm / Ø 40 x 2 mm
► Typ 6

Ø 42 x 1 mm
Art. Nr.: 131190601 Art. Nr.: 220150001

► Typ 7

Ø 50 x 1,5 mm
► Typ 8

Ø 50 x 2 mm
Art. Nr.: 220710001 Art. Nr.: 220160001

► Typ 9

8-kant, SW 40
► Typ 10

Ø 42 mm, Silent Gliss
Art. Nr.: 220100001 Art. Nr.: 230970001

► Typ 11

Ø 42 x 2 mm, Bautex
► Typ 12

Ø 43,5 mm / Ø 44 mm, Acmenda
Art. Nr.: 220130001 Art. Nr.: 220180001

► Typ 13

Ø 45 mm, Zurflüh-Feller
► Typ 14

Ø 47 mm, Alu. (TR)
Art. Nr.: 220140001 Art. Nr.: 220680001

► Typ 15

Ø 48 mm, GHC, AXE
► Typ 16

8-kant, SW 50
Art. Nr.: 220020001 Art. Nr.: 220060001

► Typ 17

Ø 50 x 1,5 mm, Siral
► Typ 18

Ø 50 mm, ALU
Art. Nr.: 220070001 Art. Nr.: 220120001

► Typ 19

Ø 54 x 0,5 mm, Zurflüh-Feller
► Typ 20

8-kant, SW 60
Art. Nr.: 220080001 Art. Nr.: 220050001
Produkteigenschaften
Produktkategorie : Rohrmotor
Vorgängermodell (elero) : Ersatz für den T 8/05 5 Nm
Verwendung : Markise Rollladen
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe S (Small) 35 elero S, Becker P, Cherubini 35
Drehmoment (Nm) : 5 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : steckbar
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz
Datei
Bedienungsanleitung VariEco S/M/L 1.76 MB Download

Bedienungsanleitung für den Rohrantrieb VariEco S, M, L mit mechanischem Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch

Drehmoment berechnen mit elero Ansehen Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Small) 414.23 KB Download elero Adapterprofile "RevoLine M" im Maßstab 1 : 1

Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
