Produktbeschreibung

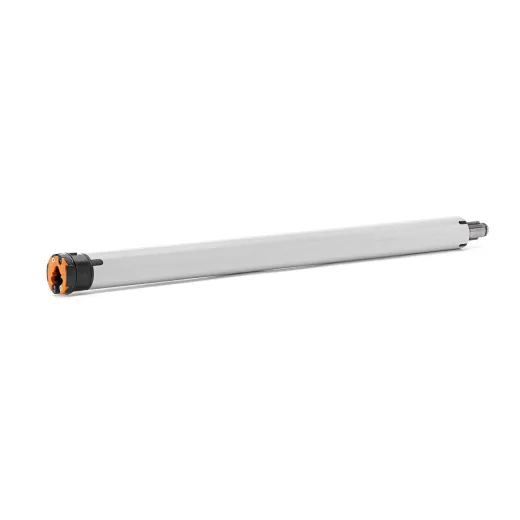

Mit der Entwicklung der S-Antriebe für die Baureihen RolTop hat elero das Sortiment für kleine Rollläden deutlich verbessert. Der kabelgebundene Antrieb RolTop S10 hat einen Durchmesser von 35 mm und eine Drehzahl von 17 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel (Einstellkabel). Diese Antriebe der Baugröße S sind verfügbar mit Drehmomenten von 5 bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm, 10 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei den S-Antrieben ist eine geräuschlose und verschleißfreie „Softbremse“ bei einem Drehmoment bis einschließlich 8 Nm möglich. Weitere technische Daten zum RolTop S10 finden Sie auch in der Bedienungsanleitung unter Downloads.
| 5 Nm | 8 Nm | 10 Nm | 12 Nm |
|---|---|---|---|
| RolTop S5 | RolTop S8 | RolTop S10 (FL) | RolTop S12 (FL) |
(FL) = Flachbremse
Wichtiger Hinweis
Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
Produktbesonderheiten des RolTop S10
► Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
► Intelligente Kraftmessung► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
* Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
Im Lieferumfang enthalten sind:
1 x elero RolTop S10 Art. Nr.: 308230001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolTop S10 |
|---|---|
| Drehmoment (Nm): | 10 |
| Geschwindigkeit (U/min): | 17 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 130 |
| Leistungsaufnahme (A): | 0,55 |
| Endschalterbereich (Umdrehungen): | 40 |
| Betriebsdauer: | 4 min S2 |
| Softbremse: | |
| Artikelnummer: | 308230001 |
| Abmessungen (C): | 514 mm |
| Abmessungen (D): | 497,5 mm |
| Rohrdurchmesser: | 35 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • oprtional • ab 2 Meter |
► Typ 1 |
|
| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Art. Nr.: 231080001 | Art. Nr.: 990007401 |
 |
 |
► Typ 2 |
|
| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Art. Nr.: 233220001 | Art. Nr.: 990007401 |
 |
 |
► Typ 3 |
|
| Adapter 10 x 10 mm (Vierkant) (Wenn Motorlager bauseits schon vorhanden) |
Art. Nr.: 220400001 |
 |
 |
| Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe S / Rohrdurchmesser Ø 35 mm]. | ||||
|
► SW 40 |
► SW 50 8-kant, SW 50 |
► SW 60 8-kant, SW 60 |
||
 |
 |
 |
||
| Art. Nr.: 220100001 | Art. Nr.: 220060001 | Art. Nr.: 220050001 | ||
Datei
Bedienungsanleitung RolTop S/M/L
2.57 MB
| Bedienungsanleitung für den Rohrantrieb RolTop S, M, L mit elektronischen Endschalter. Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
