RolTop S10

Art.Nr.: 308230001/990007401

Mit der Entwicklung der S-Antriebe für die Baureihen RolTop hat elero das Sortiment für kleine Rollläden deutlich verbessert. Der kabelgebundene Antrieb RolTop S10 hat einen Durchmesser von 35 mm und eine Drehzahl von 17 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel (Einstellkabel). Diese Antriebe der Baugröße S sind verfügbar mit Drehmomenten von 5 bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm, 10 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei den S-Antrieben ist eine geräuschlose und verschleißfreie „Softbremse“ bei einem Drehmoment bis einschließlich 8 Nm möglich. Weitere technische Daten zum RolTop S10 finden Sie auch in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

5 Nm 8 Nm 10 Nm 12 Nm
RolTop S5 RolTop S8 RolTop S10 (FL) RolTop S12 (FL)

(FL) = Flachbremse



Wichtiger Hinweis
Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.



Produktbesonderheiten des RolTop S10

► Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

Endlageneinstellung des RolTop S10

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch)
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch) yes ¹ yes ¹
 Mit Programmierkabel yes yes
¹ Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.

Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar

Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig


Im Lieferumfang enthalten sind:

1 x elero RolTop S10 Art. Nr.: 308230001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten RolTop S10

Motorbezeichnung: RolTop
S10
Drehmoment (Nm): 10
Geschwindigkeit (U/min): 17
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 130
Leistungsaufnahme (A): 0,55
Endschalterbereich (Umdrehungen): 40
Betriebsdauer: 4 min S2
Softbremse:
Artikelnummer: 308230001
Abmessungen (C): 514 mm
Abmessungen (D): 497,5 mm
Rohrdurchmesser: 35
Schutzart: IP 44
Anschlusskabel steckbar: • oprtional •
ab 2 Meter




[TAB:Motorlager]

► Typ 1
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401



► Typ 2
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 233220001 | Art. Nr.: 990007401



► Typ 3
Adapter 10 x 10 mm (Vierkant)
(Wenn Motorlager bauseits schon vorhanden)		 Art. Nr.: 220400001




[TAB:Adapterset]
Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe S / Rohrdurchmesser Ø 35 mm].

► SW 40
  8-kant, SW 40

 ► SW 50
  8-kant, SW 50  		 ► SW 60
  8-kant, SW 60
Art. Nr.: 220100001 Art. Nr.: 220060001 Art. Nr.: 220050001

Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,52 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,87 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+10,09 EUR)
  • Motorlager / elero / BR1: Bitte wählen
  • Motorlager / elero / BR1: Lieferung ohne Motorlager
  • Motorlager / elero / BR1: Typ 1 / Teilkreis 48 und 60 mm (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 2 / Teilkreis 48 und 60 mm, Langloch (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 3 / Adapter 10 x 10 mm (vierkant) (+4,97 EUR)
  • Adapterset / elero / BR1: Bitte wählen
  • Adapterset / elero / BR1: Lieferung ohne Adapterset
  • Adapterset / elero / BR1: SW40, 8-kant (+5,11 EUR)
  • Adapterset / elero / BR1: SW50, 8-kant (+9,31 EUR)
  • Adapterset / elero / BR1: SW60, 8-kant (+10,31 EUR)
  • Flexible Wellenanbindungen (Rollladen): Bitte wählen
  • Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
  • Einhängeklammern (Rollladen): Bitte wählen
  • Einhängeklammern (Rollladen): Lieferung ohne Klammern
  • Einhängeklammern (Rollladen): für 8-kant Welle SW40 (+1,98 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor Ein Rohrmotor ist ein elektrischer Antrieb, der direkt in die Wickelwelle eines Rollladens oder die Tuchwelle einer Markise eingebaut wird. Er übernimmt das automatische Ein- und Ausfahren bzw. Auf- und Abwickeln und ermöglicht eine komfortable Bedienung per Schalter, Funkhandsender oder Smart-Home-Steuerung – abhängig von der Motorausführung.
Vorgängermodell (elero) : Ersatz für den T 8/08 ACS-E 8 Nm
Verwendung : Rollladen Ein Rollladen ist ein außenliegender Sicht-, Sonnen- und Wärmeschutz für Fenster und Türen. Er besteht aus miteinander verbundenen Rollladenprofilen, die sich beim Öffnen auf einer Welle im Rollladenkasten aufwickeln. Rollläden schützen vor Sonneneinstrahlung, neugierigen Blicken und Witterungseinflüssen. Die Bedienung erfolgt je nach Ausführung manuell über einen Gurt oder eine Kurbel oder komfortabel mit einem elektrischen Rollladenmotor.
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe S (Small) 35 elero S, Becker P, Cherubini 35
Drehmoment (Nm) : 10 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar Hinweis: Das Anschlusskabel ist über eine Steckverbindung mit dem Motor verbunden und kann bei Bedarf einfach abgenommen oder ausgetauscht werden.
Besonderheiten : Intelligenter Behangschutz (elero) Der Motor erkennt, wenn der Behang festgefroren ist und stoppt automatisch. Trifft der Behang auf ein Hindernis, stoppt der Antrieb und fährt wieder ein Stück in die Gegenrichtung.
Steuerungsart : kabelgebunden Die Bedienung erfolgt produktabhängig über einen Wandschalter, einen Jalousieschalter, eine zentrale Steuereinheit oder eine geeignete Zeitschaltuhr.
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 153,61 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
RolTop S10

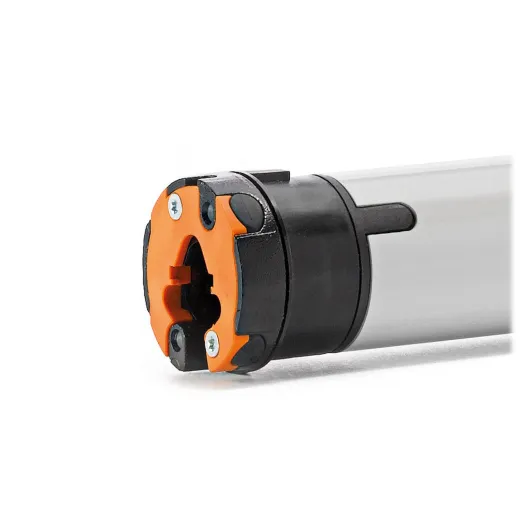

elero RolTop S Motorkopf (ohne Zwischenplatte)

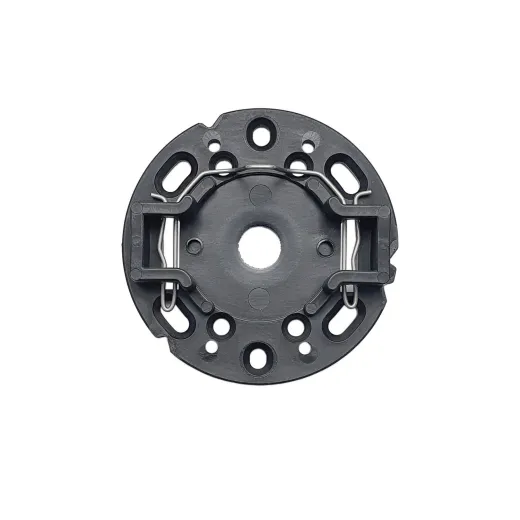

Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401

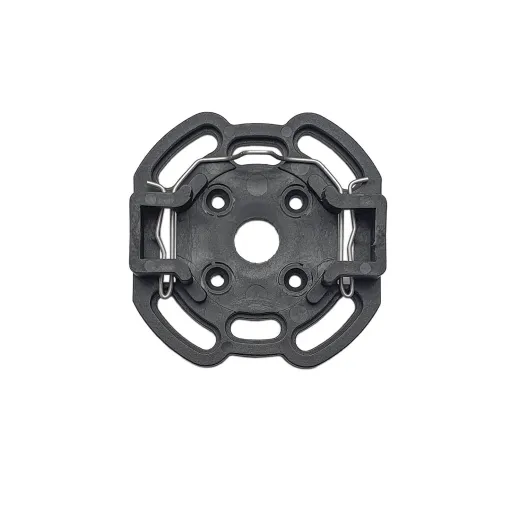

Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte Art. Nr.: 233220001| Art. Nr.: 990007401

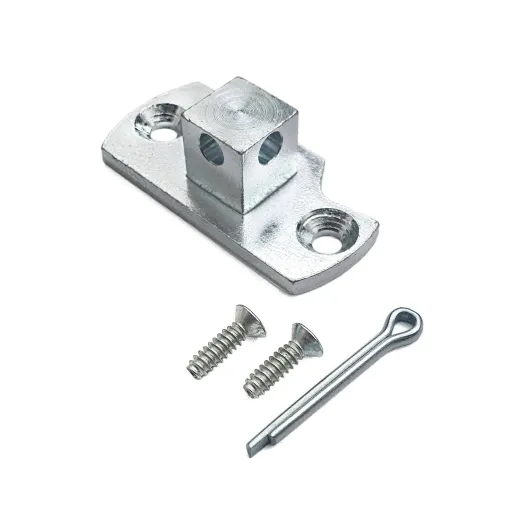

Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)
Adapterset SW40 für Baureihe S

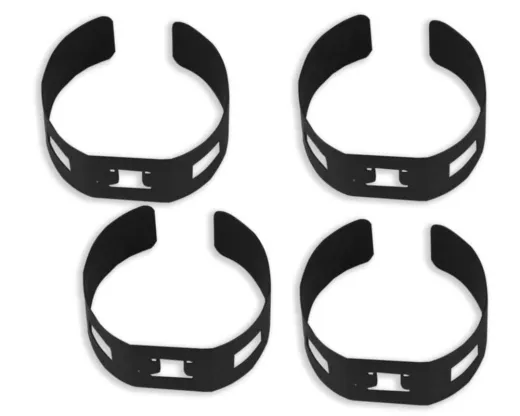

Einhängeklammern für 8-kant Welle Art. Nr.: 133018201

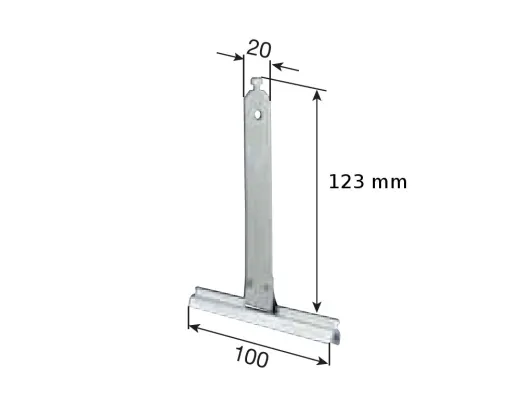

Flexible Wellenanbindungen / 123 mm / VE = 4 Stück
Flexible Wellenanbindungen / 158 mm / VE = 4 Stück

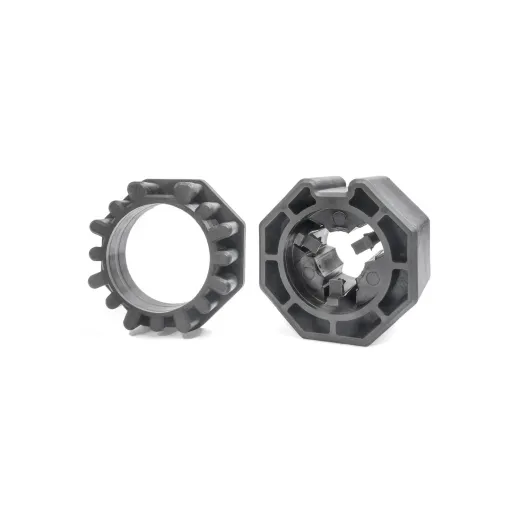

elero Motorkupplungset RevoLine S, SW 50, 8-kant

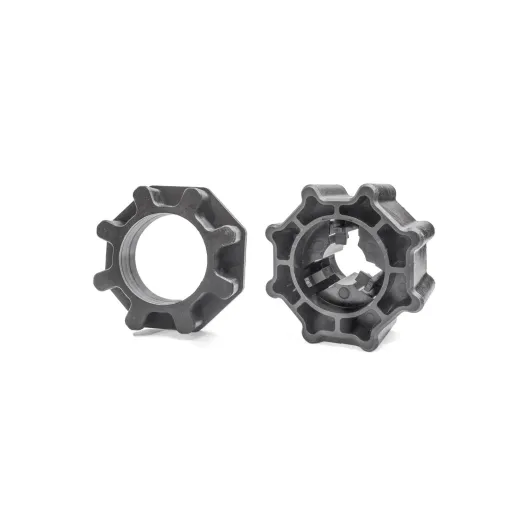

elero Motorkupplungset RevoLine S, SW 60, 8-kant

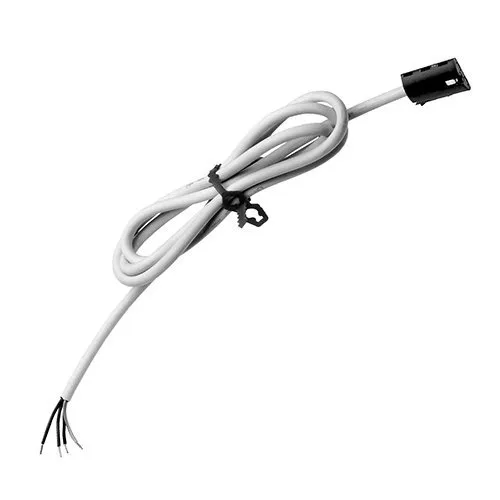

elero Anschlusskabel RevoLine 2 Meter 233950201

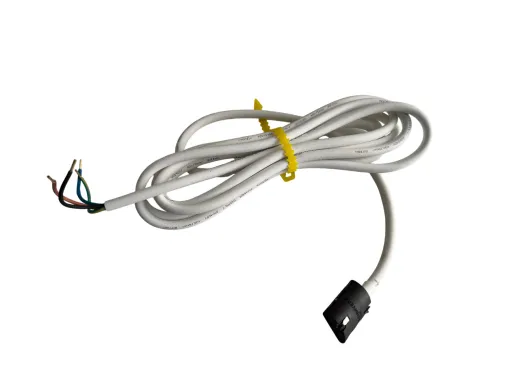

elero Anschlusskabel RevoLine 3 Meter 233950301
