RolTop M30 RH
Art.Nr.: 382410001
Der elero RolTop M30 RH hat ein Drehmoment von 30 Nm. Die Drehzahl des RolTop M30 RH beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop M30 RH für Links- und Rechtseinbau geeignet. Eine der Besonderheiten des RolTop M30 RH ist seine verbaute geräuschlose Softbremse. Des Weiteren hat der Motor einen überwickelbarem Rundkopf, der besonders geeignet ist für Rollos und ZIP-Systeme (Wellen ab 50 mm). Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop M30 RH finden Sie unter Downloads in der Bedienungsanleitung.
| 10 Nm | 20 Nm | 30 Nm |
|---|---|---|
| RolTop M10 RH | RolTop M20 RH | RolTop M30 RH |
Produktbesonderheiten des RolTop M30 RH
► Intelligente Kraftmessung
► Behangschutz auf/ab
► Endlagen über Montagekabel einstellbar
► Rundkopf für ZIP-Systeme
► Endlagen über Montagekabel einstellbar
► Rundkopf für ZIP-Systeme
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x RolTop M30 RH Art. Nr.: 382410001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | RolTop M30 RH |
|---|---|
| Drehmoment (Nm): | 30 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 200 |
| Leistungsaufnahme (A): | 0,90 |
| Artikelnummer: | 382410001 |
| Abmessungen (C): | 516 mm |
| Abmessungen (D): | 499,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Wandanker rastbar / inkl. Bolzen Lager Art. Nr.: 239860001 ⇔ Bolzen Art. Nr.: 233747901 |
Wandanker/ inkl. Bolzen Lager Art. Nr.: 133000801 ⇔ Bolzen Art. Nr.: 233747901 |
Grundplatte mit Lager/ inkl. Bolzen Art. Nr.: 238320001 ⇔ Bolzen Art. Nr.: 233747901 |
 |
 |
 |
[TAB:Adapterset]
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |

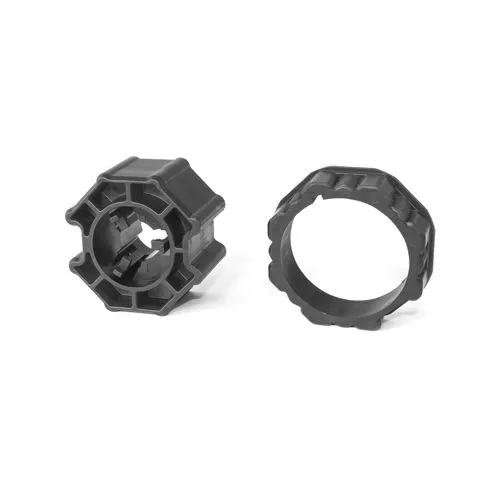

► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel
- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)

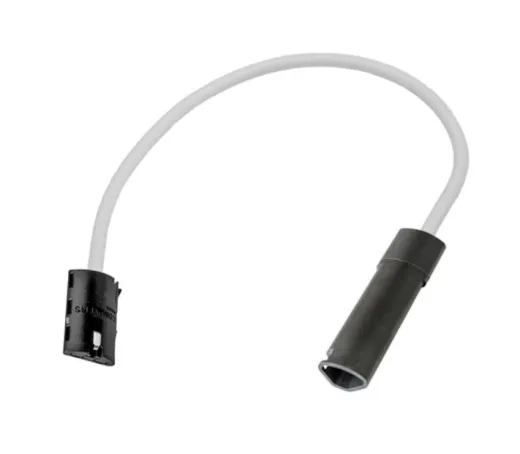

- Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
- Motorlager / elero / BR2 / RH - Kopf: Bitte wählen
- Motorlager / elero / BR2 / RH - Kopf: Lieferung ohne Motorlager
- Motorlager / elero / BR2 / RH - Kopf: Typ 1 / Wandanker rastbar / inkl. Bolzen (+8,60 EUR)
- Motorlager / elero / BR2 / RH - Kopf: Typ 2 / Wandanker/ inkl. Bolzen (+7,51 EUR)
- Motorlager / elero / BR2 / RH - Kopf: Typ 3 / Grundplatte mit Lager/ inkl. Bolzen (+9,44 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

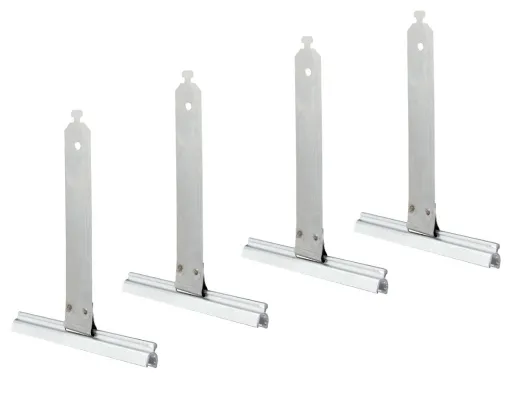

- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 181,08 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
