Produktbeschreibung

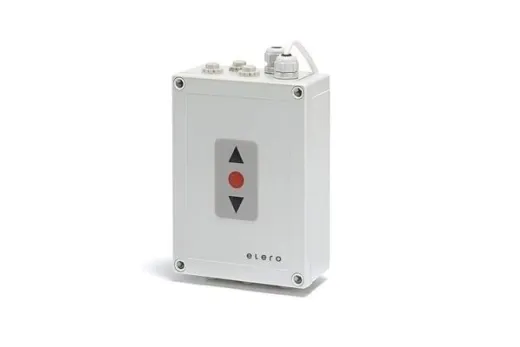

elero DoorControl – Steuerung für Rolltorantriebe (mit integriertem Funkempfänger und Handsender)
- Die komfortable Torsteuerung für Rohrantriebe Typ 9 - 15 W NHK und NMA mit mechanischer Endabschaltung.
- Die DoorControl ist für den automatischen Betrieb von Toranlagen mit 230 V Wechselstromantrieben konzipiert.
- Die Steuerung wird mit einem 1,5 m langen Anschlusskabel mit Schutzkontaktstecker und einer im Gehäusedeckel eingebauten Folientastatur (Auf-Stop-Ab) geliefert.
- Die Schließautomatik, mit integriertem Funkempfänger, ist in der Steuerung integriert.
- Alle Signaleingänge arbeiten mit 24 V Gleichspannung und sind über Optokoppler galvanisch getrennt.
- Zur Versorgung von Lichtschranken und Befehlsgebern ist ein 24 V DC-Netzteil (max. 150 mA), integriert.
Produktmerkmale
- Motorlaufzeitüberwachung einlernbar – Muss bei Betriebsart Selbsthaltung [DIPI] eingelernt werden
- Diagnoseanzeige über LED
- Anschluss einer Schließkantensicherung Opto-elektronische Schaltleiste (OSE) von Witt oder Fraba oder einer Widerstandsleiste 8,2 kOhm.
- Testung der Signalwege - bei defekter Schließkantensicherung in ZU-Totmannbetrieb
- Anschlussmöglichkeit Vorendschalter ZU
- Anschlussmöglichkeit Lichtschranke ZU
- Codiermöglichkeit Totmannbetrieb/Selbsthaltung (DIP 1)
- Codiermöglichkeit Freifahrt/Reversierung bis Endposition offen bei Ansprechen der Schließkantensicherung (DIP 2)
- Codiermöglichkeit Lichtsteuerung Impuls/120 Sekunden, Störmeldung oder Ampel grün
- Funkempfänger integriert
- externer Funkempfänger anschließbar
- Anschlussmöglichkeit Ampel-Rot, leuchtet bei einer Torbewegung, blinkt in Zwischenstellungen und blinkt mit erhöhter Frequenz bei Störung (Laufzeit, Schließkante etc.)
- Nur bei DoorControl für Rolltore – Anschlussmöglichkeit Garagenbeleuchtung/Störmeldung oder Ampel grün.
Funktionen
► Motorlaufzeitüberwachung
Die DoorControl enthält eine einlernbare Motorlaufzeitüberwachung, die den Antrieb bei Überschreitung der Motorlaufzeit automatisch abschaltet. Zum Einlernen der Motorlaufzeit den Antrieb in die Position Tor ZU fahren. DIP I in Stellung ON stellen. Lerntaste S3 kurz drücken, LED 2 leuchtet, jetzt den Antrieb in Selbsthaltung bis zum Erreichen des Endschalters Tor OFFEN fahren. Die LED 2 erlischt, die Motorlaufzeit ist eingelernt. Wird die Lerntaste S3 länger als 5 Sek. gedrückt (LED 2 erlischt), wird die Motorlaufzeitüberwachung auf 0 Sek. zurückgesetzt.
► Schließkantensicherung (OSE oder 8,2 kOhm)
Wird die Schließkantensicherung während einer ZU-Fahrt betätigt, schaltet die Steuerung in Aufrichtung um. (Reversierung oder Freifahrt) bei betätigtem Vorendschalter ZU wird der Antrieb gestoppt. Bei defekter Schließkantensicherung kann der Antrieb mit der eingebauten Folientastatur und externem Dreifachtaster im Totmannbetrieb gefahren werden.
► Lichtschranke
Wird die Lichtschranke während einer ZU-Fahrt betätigt, schaltet die Steuerung in Aufrichtung um und der Antrieb fährt bis in die Endposition AUF. Bei eingeschalteter Schließautomatik wird die Offenhaltezeit erneut gestartet. Befindet sich die Anlage in einer Zwischenposition und die Lichtschranke wird betätigt, wird die AUF-Richtung gestartet.
► Schließautomatik
Mit dem Drehschalter S2 kann die Schließautomatik ein- oder ausgeschaltet werden. Bei eingeschalteter Schließautomatik schalten nach Ablauf der Offenhaltezeit für ca. 5 Sek. die Vorwarnzeit ein. Anschließend wird der Schließvorgang gestartet. Über einen Schaltuhrkontakt „Ein“ (Klemme 10 und 11)
kann das Tor geöffnet und mit – „Aus“ über die eingestellte Schließautomatik wieder geschlossen werden. Wenn vor Erreichen des Endschalters ZU 3 x die Schließkantensicherung betätigt wurde, wird die Schließautomatik inaktiv.
kann das Tor geöffnet und mit – „Aus“ über die eingestellte Schließautomatik wieder geschlossen werden. Wenn vor Erreichen des Endschalters ZU 3 x die Schließkantensicherung betätigt wurde, wird die Schließautomatik inaktiv.
Im Lieferumfang enthalten sind:
1 x elero DoorControl für Rolltore Art. Nr. : 241800101 | EAN: 4016684010545
Optionale Produkte wie zusätzliche Handsender oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
|
Versorgungsspannung: |
230 V AC / 50/60 Hz |
|---|---|
|
Sicherung bauseits: |
10 A |
|
Leistungsaufnahme: |
max. 6 Watt |
|
Schaltstrom: |
max. 6 A |
|
Schaltleistung: |
max. 1300 VA |
|
Schutzart: |
IP 54 |
|
Sicherung intern: |
6,3 A tr . |
|
Maße/Gewicht: |
180 × 130 × 60 mm/ca. 1 Kg |
|
Betriebstemperatur: |
-10 bis +50 °C |
Abmessungen
Datei
elero DoorControl Bedienungsanleitung
