Produktbeschreibung

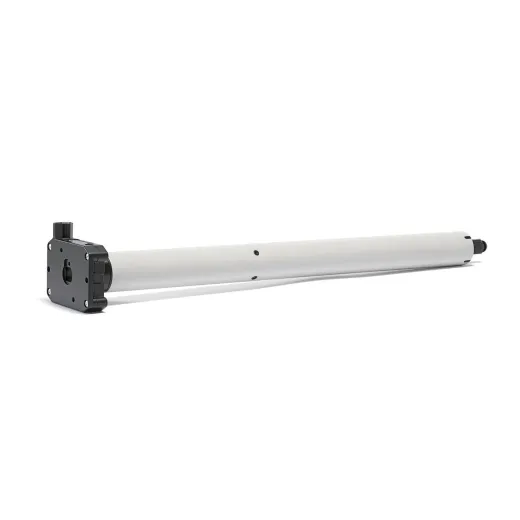

Der elero RolTop/D+ M6 NHK hat ein Drehmoment von 6 Nm. Die Drehzahl des RolTop/D+ M6 NHK beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Der intelligente Antrieb muss nach dem Kurbelbetrieb nicht neu eingelernt werden; er erkennt die Endlagen automatisch. Weitere technische Daten zum RolTop/D+ M6 NHK finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 30 Nm |
|---|---|---|---|
| RolTop/D+ M6 NHK | RolTop/D+ M10 NHK | RolTop/D+ M20 NHK | RolTop/D+ M30 NHK |
Produktbesonderheiten des RolTop/D+ M6 NHK
► Wichtig:
Nur in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar
► Mechatronische Endlagenerkennung mit Softabschaltung
► Zur Inbetriebnahme des RolTop/D+ NHK ist kein Montagekabel notwendig, es dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes.
► Behangschutz auf/ab
► Endlagen selbstlernend mit Entlastungsfunktion
► Geräuschlose Softbremse bis 20 Nm
► NHK-Bedienung über 7 mm 6 kant-Aufnahme und über 6 mm 4 kant-Aufnahme
► M6, M10 und M20: Nothandbedienung mit Übersetzung 18:1
► M30: Nothandbedienung mit Übersetzung 30:1► Zur Inbetriebnahme des RolTop/D+ NHK ist kein Montagekabel notwendig, es dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes.
► Behangschutz auf/ab
► Endlagen selbstlernend mit Entlastungsfunktion
► Geräuschlose Softbremse bis 20 Nm
► NHK-Bedienung über 7 mm 6 kant-Aufnahme und über 6 mm 4 kant-Aufnahme
► M6, M10 und M20: Nothandbedienung mit Übersetzung 18:1
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ ² |
¹ ² |
| Mit Programmierkabel | |
|
² Zur in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar
Im Lieferumfang enthalten sind:
1 x RolTop/D+ M6 NHK Art. Nr.: 341030001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolTop/D+ M6 NHK |
|---|---|
| Drehmoment (Nm): | 6 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 118 |
| Leistungsaufnahme (A): | 0,52 |
| Artikelnummer: | 341030001 |
| Abmessungen (C): | 524 mm |
| Abmessungen (D): | 507 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe NHK finden sie in der Kategorie» [Motorlager NHK]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Montageplatte Art. Nr.: 238000001 |
Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern Art. Nr.: 236870501 |
Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant) Art. Nr.: 238330001 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | |||||
|
► SW 50 |
► SW 60 |
► SW 70 | |||
 |
 |
 |
|||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | |||
Datei
Bedienungsanleitung RolTop/D+ NHK
1.09 MB
Bedienungsanleitung für den Rohrantrieb RolTop/D+ NHK / Plug & Play Motor mit Nothandkurbelanschluss.
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Medium)
351.84 KB
elero Adapterprofile "RevoLine M" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
