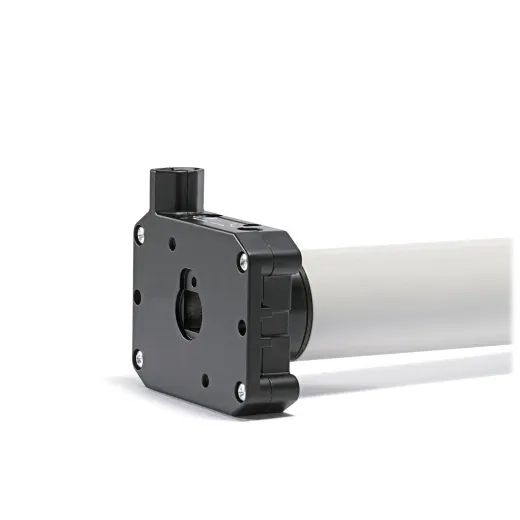

RolTop/D+ M6 NHK

Art.Nr.: 341030001

Der elero RolTop/D+ M6 NHK hat ein Drehmoment von 6 Nm. Die Drehzahl des RolTop/D+ M6 NHK beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Der intelligente Antrieb muss nach dem Kurbelbetrieb nicht neu eingelernt werden; er erkennt die Endlagen automatisch. Weitere technische Daten zum RolTop/D+ M6 NHK finden Sie in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
6 Nm	10 Nm	20 Nm	30 Nm
RolTop/D+ M6 NHK	RolTop/D+ M10 NHK	RolTop/D+ M20 NHK	RolTop/D+ M30 NHK

Produktbesonderheiten des RolTop/D+ M6 NHK

► Wichtig:

Nur in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar

► Mechatronische Endlagenerkennung mit Softabschaltung
► Zur Inbetriebnahme des RolTop/D+ NHK ist kein Montagekabel notwendig, es dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes.
► Behangschutz auf/ab
► Endlagen selbstlernend mit Entlastungsfunktion
► Geräuschlose Softbremse bis 20 Nm

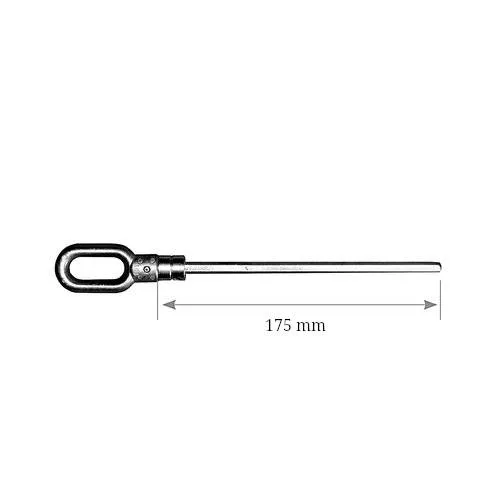

► NHK-Bedienung über 7 mm 6 kant-Aufnahme und über 6 mm 4 kant-Aufnahme
► M6, M10 und M20: Nothandbedienung mit Übersetzung 18:1

► M30: Nothandbedienung mit Übersetzung 30:1

**Endlageneinstellung des RolTop/D+ M6 NHK**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender
Mit vorhandenem Rollladenschalter (elektronisch)	¹ ²	¹ ²
Mit Programmierkabel

¹ Zur Inbetriebnahme des RolTop/D+ NHK ist kein Montagekabel notwendig, es dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes.
² Zur in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar

Im Lieferumfang enthalten sind:

1 x RolTop/D+ M6 NHK Art. Nr.: 341030001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop/D+ M NHK**
Motorbezeichnung:	RolTop/D+ M6 NHK
Drehmoment (Nm):	6
Geschwindigkeit (U/min):	14
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	118
Leistungsaufnahme (A):	0,52
Artikelnummer:	341030001

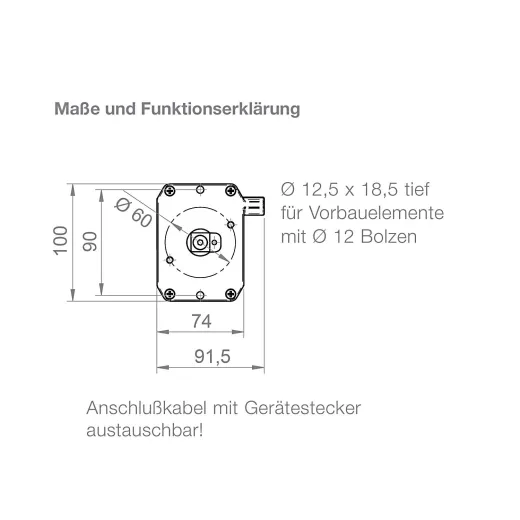

Abmessungen (C):	524 mm
Abmessungen (D):	507 mm
Rohrdurchmesser:	45
Schutzart:	IP 44
Anschlusskabel steckbar:	• optional • ab 2 Meter

[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Motorlager für elero Motoren der Baureihe NHK finden sie in der Kategorie» [Motorlager NHK].
*► Typ 1*	*► Typ 2*	*► Typ 3*

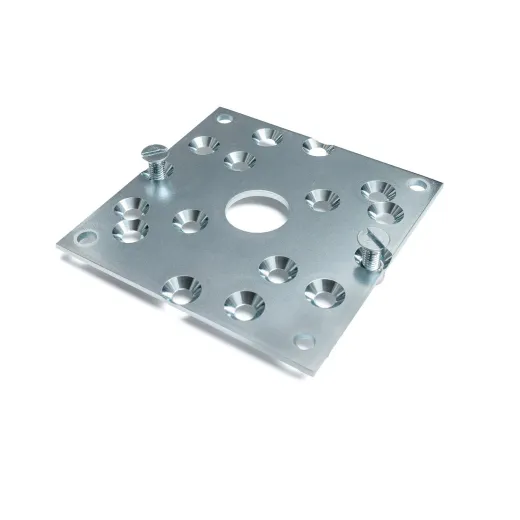

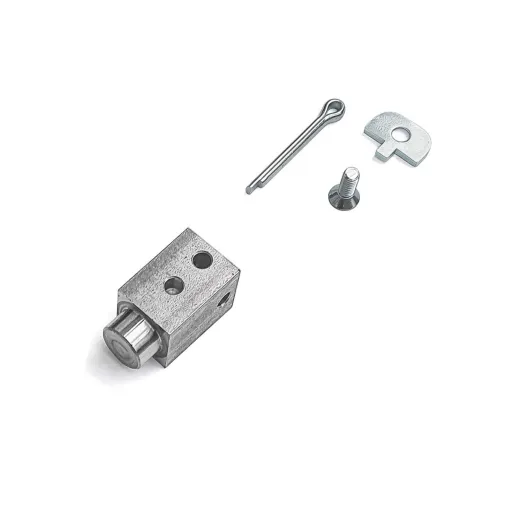

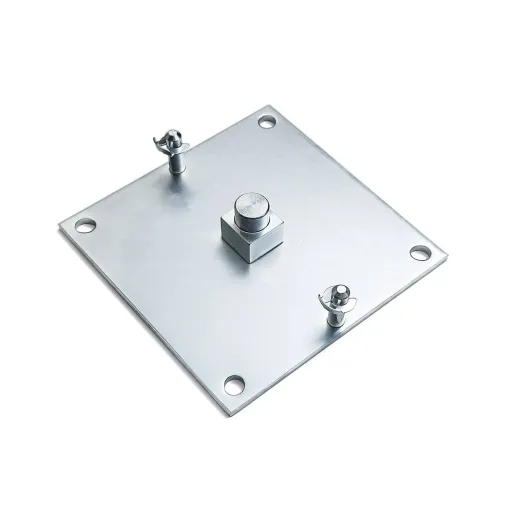

Montageplatte Art. Nr.: 238000001	Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern Art. Nr.: 236870501	Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant) Art. Nr.: 238330001

[TAB:Adapterset]

Adapterset

Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm].
► SW 50	► SW 60	► SW 70

Art. Nr.: 230120001	Art. Nr.: 233790001	Art. Nr.: 230110001
