Produktbeschreibung

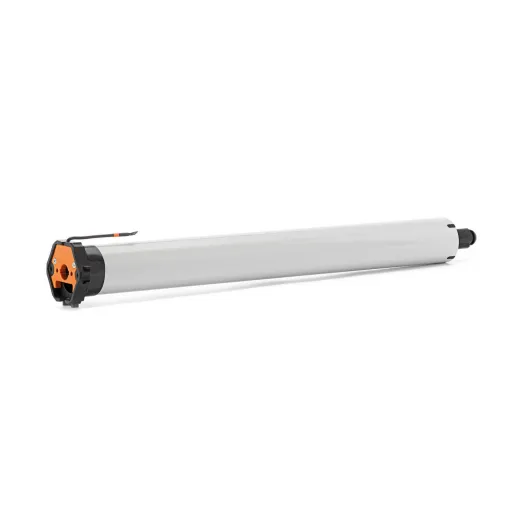

elero SunTop M40-868 – Funk-Rohrantrieb für Markisen (40 Nm)
Kompakter Funk-Markisenmotor für zuverlässigen Sonnenschutz
Der elero SunTop M40-868 ist ein kompakter und leistungsstarker Funk-Rohrantrieb mit 40 Nm Drehmoment, speziell entwickelt für die komfortable Automatisierung von mittelgroßen bis großen Markisen und textilem Sonnenschutz. Die integrierte 868-MHz-Funktechnologie ermöglicht eine bequeme, kabellose Steuerung per Handsender oder Funksystem und eignet sich ideal für Neuinstallationen sowie die einfache Nachrüstung bestehender Anlagen.
Dank elektronischer Endlageneinstellung, integrierter Hindernis- und Blockiererkennung sowie langlebiger Motorentechnik sorgt der SunTop M40-868 für einen sicheren, leisen und zuverlässigen Betrieb im täglichen Einsatz.
| 10 Nm | 20 Nm | 30 Nm | 40 Nm | 50 Nm | 7 Nm* | 12 Nm* |
| SunTop M10-868 | SunTop M20-868 | SunTop M30-868 | SunTop M40-868 | SunTop M50-868 | SunTop M7/23-868 | SunTop M12/23-868 |
* Schnellläufer mit 23 U/min
Produktbesonderheiten des SunTop M40-868
► Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)► intelligente Kraftmessung
► Blockiererkennung
► Parallelschaltung möglich
|
Markise (eingefahren/ausgefahren)
|
Endlage Markise eingefahren | Endlage Markise ausgefahren |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x elero SunTop M40-868 Art. Nr.: 347520006Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | SunTop M40-868 |
|---|---|
| Drehmoment (Nm): | 40 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 270 |
| Leistungsaufnahme (A): | 1,20 |
| Artikelnummer: | 347520006 |
| Abmessungen (C): | 546 mm |
| Abmessungen (D): | 529,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |
Adapterplatte 12 x 12 mm, Höhe 12 mm, max. 50 Nm Art. Nr.: 233743301 |
Adapterplatte 16 x 16 mm, Höhe 12 mm Art. Nr.: 233742101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Adapterplatte 16 x 16 mm, Höhe 22 mm Art. Nr.: 233742501 |
Adapterplatte 10 x 16 mm, Höhe 10,5 mm Art. Nr.: 233741401 |
Adapterplatte 10 x 16 mm, Höhe 17 mm Art. Nr.: 233741501 |
 |
 |
 |
Adapterset Markise
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 230410001 | Art. Nr.: 230550001 | ||
| ► Typ 3 Ø 62 x 0,6 mm, Deprat |
► Typ 4 Ø 63 x 1,0 mm |
||
 |
 |
||
| Art. Nr.: 230420001 | Art. Nr.: 230310001 | ||
| ► Typ 5 Ø 70 mm Rundrohr |
► Typ 6 Ø 70 mm Flachnut |
||
 |
 |
||
| Art. Nr.: 230180001 | Art. Nr.: 230200001 | ||
| ► Typ 7 Ø 70 mm |
► Typ 8 Ø 71 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230650001 | Art. Nr.: 230540001 | ||
| ► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr |
► Typ 10 Ø 78 x 1 mm, Rau |
||
 |
 |
||
| Art. Nr.: 230150001 | Art. Nr.: 230260001 | ||
| ► Typ 11 Ø 78 x 1 mm, Döhner |
► Typ 12 Ø 85 x 1 mm |
||
 |
 |
||
| Art. Nr.: 230400001 | Art. Nr.: 230170001 | ||
| ► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU |
► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT |
||
 |
 |
||
| Art. Nr.: 230480001 | Art. Nr.: 230530001 | ||
| ► Typ 15 Ø 90,5 x 1,25 mm, MHZ |
► Typ 16 Ø 50 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230580001 | Art. Nr.: 131162901 | ||
| ► Typ 17 Ø 50 x 1,5 mm, Siral |
► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm |
||
 |
 |
||
| Art. Nr.: 131169901 | Art. Nr.: 230440001 | ||
| ► Typ 19 Ø 63 x 1,5 mm |
► Typ 20 Ø 70 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230450001 | Art. Nr.: 230460001 | ||
| ► Typ 21 Ø 83 x 1,5 mm |
► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm |
||
 |
 |
||
| Art. Nr.: 230930001 | Art. Nr.: 230510001 | ||
| ► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm |
► Typ 24 Ø 50 mm, Soprofen |
||
 |
 |
||
| Art. Nr.: 230520001 | Art. Nr.: 131178501 | ||
| ► Typ 25 8-kant SW 50 |
► Typ 26 Ø 53 mm, Deprat |
||
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 230910001 | ||
| ► Typ 27 Ø 54 mm, Zurflüh-Feller |
► Typ 28 Ø 55 mm, elero |
||
 |
 |
||
| Art. Nr.: 131161001 | Art. Nr.: 230390001 | ||
| ► Typ 29 Ø 58 mm, Alu, Termo, Perco |
► Typ 30 8-kant SW 60, IMBAC |
||
 |
 |
||
| Art. Nr.: 230500001 | Art. Nr.: 230360001 | ||
| ► Typ 31 8-kant SW 60, Döhner, Selve |
► Typ 32 8-kant SW 60, Bonfante |
||
 |
 |
||
| Art. Nr.: 233790001 | Art. Nr.: 230560001 | ||
| ► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule |
► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230470001 | Art. Nr.: 230490001 | ||
| ► Typ 35 Ø 62 mm, Le Profil, Krülland |
► Typ 36 Ø 64 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230430001 | Art. Nr.: 233800001 | ||
| ► Typ 37 Ø 65 mm, IMBAC, Eckermann |
► Typ 38 Ø 65 mm, Hoos |
||
 |
 |
||
| Art. Nr.: 230320001 | Art. Nr.: 230330001 | ||
| ► Typ 39 Ø 67 x 1,5 mm, MHZ |
► Typ 40 8-kant SW 70, Selve |
||
 |
 |
||
| Art. Nr.: 30570001 | Art. Nr.: 230110001 | ||
| ► Typ 41 Ø 76 x 1,2 mm, Wiral |
► Typ 42 6-kant x 75, Butzbach, Mäule |
||
 |
 |
||
| Art. Nr.: 230340001 | Art. Nr.: 230590001 | ||
| ► Typ 43 5-kant, 78 Meimo |
► Typ 44 Ø 80 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230900001 | Art. Nr.: 233820001 |
Datei
Bedienungsanleitung Suntop M-868
1.34 MB
| Bedienungsanleitung für den Rohrantrieb SunTop M-868 mit elektronischen Endschalter und integriertem Funkempfänger Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
PDF für elero Adapterset (Baureihe Medium)
351.84 KB
elero Adapterprofile "RevoLine M" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
