Produktbeschreibung

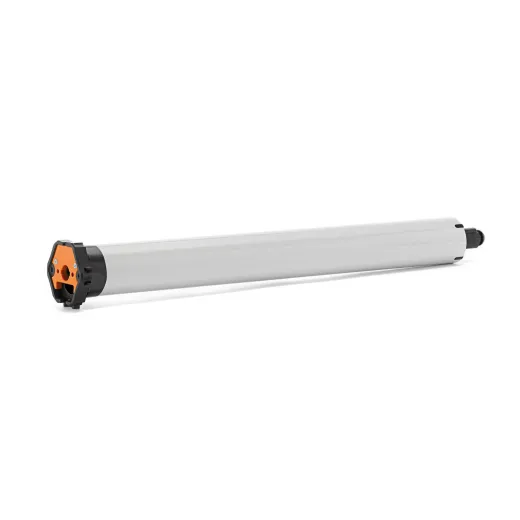

Die kabelgebundene Version des SunTop M30 ist speziell für den Betrieb von verschiedenen Arten von textilem Sonnenschutz geeignet. Der Sonnenschutzantrieb hat ein Drehmoment von 30 Nm und seine Drehzahl beträgt 14 Upm. Er kann in Wellen ab einem Durchmesser von 50 mm verbaut werden. Dieser Sonnenschutzantrieb verfügt auch über eine intelligente Kraftmessung sowie Blockiererkennung. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle SunTop Antriebe ist auch der SunTop M30 für Links- und Rechtseinbau geeignet. Adaptersets der alten Baureihe T9 können mit diesen Motoren nicht verwendet werden. Beim SunTop M30 werden die Endlagen mit dem elero Montagekabel eingestellt. Die Erstinstallation ist aber auch mit dem normalen Markisenschalter möglich. Sollte Ihnen jedoch bei der Erstinstallation ein Fehler beim Programmieren unterlaufen, wird für den Werksreset des Antriebs das Montagekabel benötigt.
| 10 Nm | 20 Nm | 30 Nm | 40 Nm | 50 Nm | 7 Nm* | 12 Nm* |
| SunTop M10 | SunTop M20 | SunTop M30 | SunTop M40 | SunTop M50 | SunTop M7/23 | SunTop M12/23 |
* Schnellläufer mit 23 U/min
Produktbesonderheiten des SunTop M30
► intelligente Kraftmessung► Blockiererkennung
► Parallelschaltung möglich
|
Markise (eingefahren/ausgefahren)
|
Endlage Markise eingefahren | Endlage Markise ausgefahren |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
(¹) Die Erstinstallation ist mit dem normalen Markisenschalter möglich. Sollte Ihnen jedoch bei der Erstinstallation ein Fehler beim Programmieren unterlaufen, wird für den Werksreset des Antriebs das Montagekabel benötigt.
Im Lieferumfang enthalten sind:
1 x elero SunTop M30 Art. Nr.: 347410001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | SunTop M30 |
|---|---|
| Drehmoment (Nm): | 30 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 200 |
| Leistungsaufnahme (A): | 0,90 |
| Artikelnummer: | 347410001 |
| Abmessungen (C): | 516 mm |
| Abmessungen (D): | 499,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |

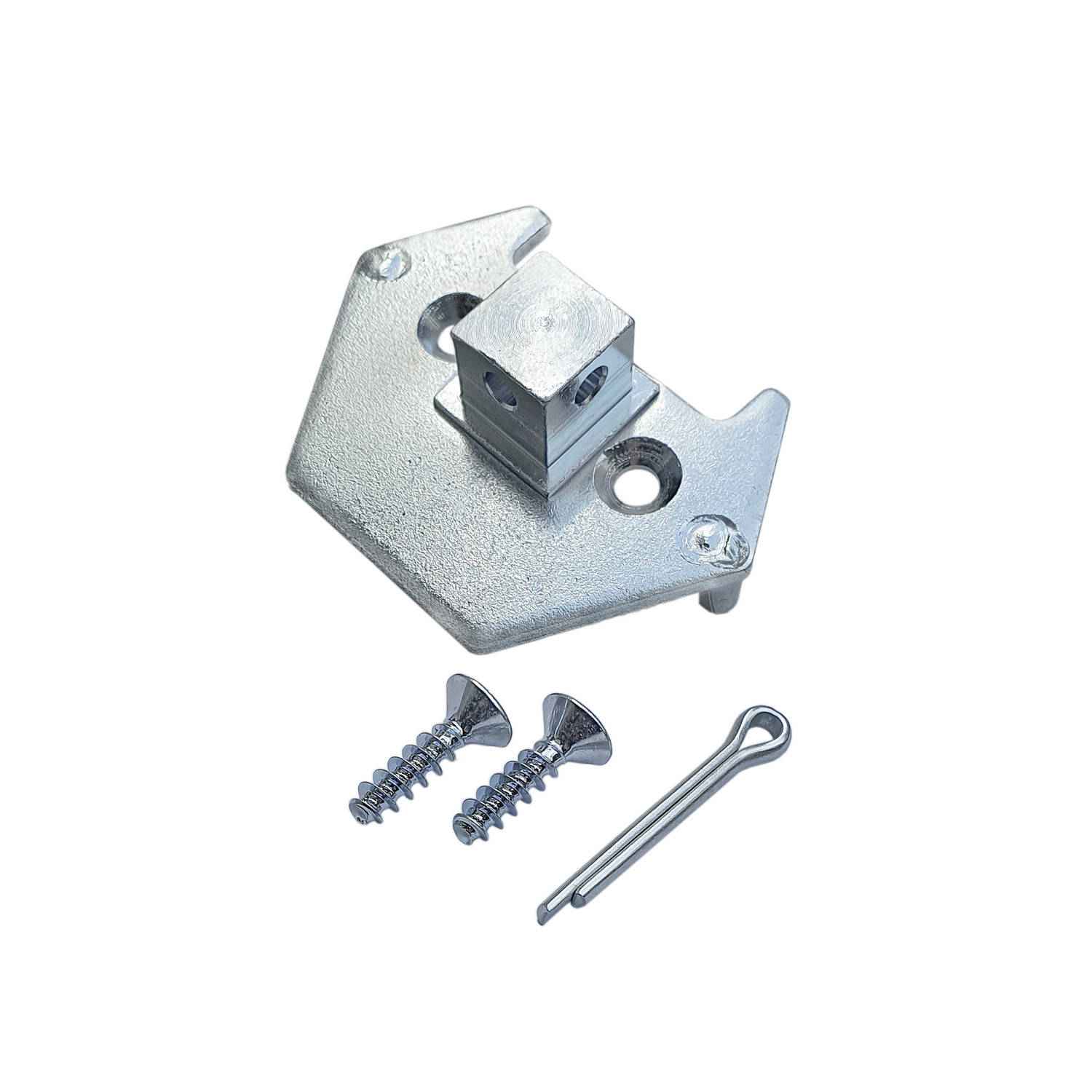

Adapterplatte 12 x 12 mm, Höhe 12 mm, max. 50 Nm Art. Nr.: 233743301 |
Adapterplatte 16 x 16 mm, Höhe 12 mm Art. Nr.: 233742101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |

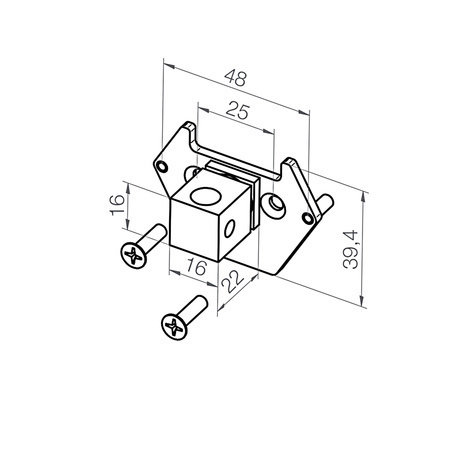

| Adapterplatte 16 x 16 mm, Höhe 22 mm Art. Nr.: 233742501 |

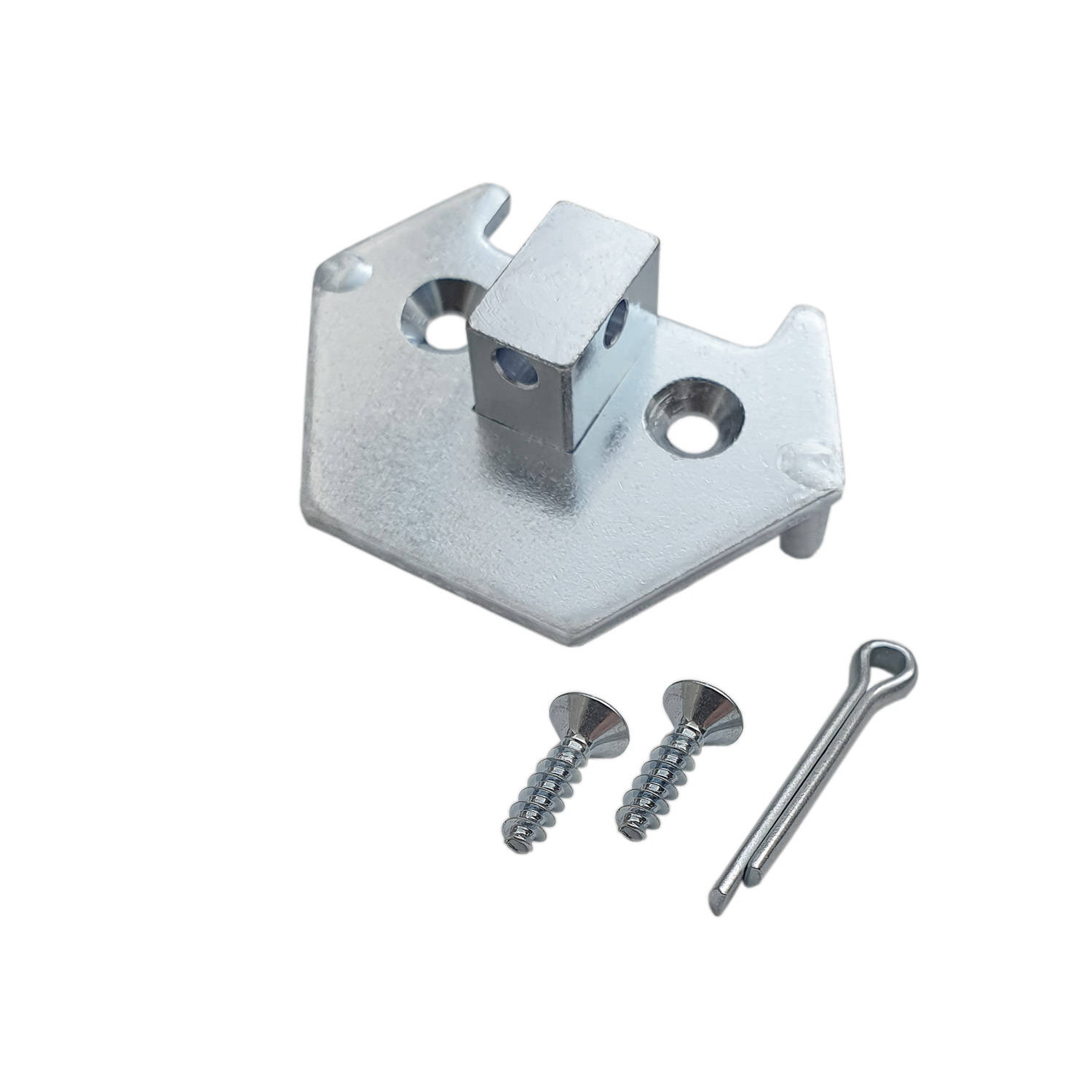

Adapterplatte 10 x 16 mm, Höhe 10,5 mm Art. Nr.: 233741401 |
Adapterplatte 10 x 16 mm, Höhe 17 mm Art. Nr.: 233741501 |
 |
 |
 |
Adapterset Markise
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 230410001 | Art. Nr.: 230550001 | ||
| ► Typ 3 Ø 62 x 0,6 mm, Deprat |
► Typ 4 Ø 63 x 1,0 mm |
||
 |
 |
||
| Art. Nr.: 230420001 | Art. Nr.: 230310001 | ||
| ► Typ 5 Ø 70 mm Rundrohr |
► Typ 6 Ø 70 mm Flachnut |
||
 |
 |
||
| Art. Nr.: 230180001 | Art. Nr.: 230200001 | ||
| ► Typ 7 Ø 70 mm |
► Typ 8 Ø 71 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230650001 | Art. Nr.: 230540001 | ||
| ► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr |
► Typ 10 Ø 78 x 1 mm, Rau |
||
 |
 |
||
| Art. Nr.: 230150001 | Art. Nr.: 230260001 | ||
| ► Typ 11 Ø 78 x 1 mm, Döhner |
► Typ 12 Ø 85 x 1 mm |
||
 |
 |
||
| Art. Nr.: 230400001 | Art. Nr.: 230170001 | ||
| ► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU |
► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT |
||
 |
 |
||
| Art. Nr.: 230480001 | Art. Nr.: 230530001 | ||
| ► Typ 15 Ø 90,5 x 1,25 mm, MHZ |
► Typ 16 Ø 50 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230580001 | Art. Nr.: 131162901 | ||
| ► Typ 17 Ø 50 x 1,5 mm, Siral |
► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm |
||
 |
 |
||
| Art. Nr.: 131169901 | Art. Nr.: 230440001 | ||
| ► Typ 19 Ø 63 x 1,5 mm |
► Typ 20 Ø 70 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230450001 | Art. Nr.: 230460001 | ||
| ► Typ 21 Ø 83 x 1,5 mm |
► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm |
||
 |
 |
||
| Art. Nr.: 230930001 | Art. Nr.: 230510001 | ||
| ► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm |
► Typ 24 Ø 50 mm, Soprofen |
||
 |
 |
||
| Art. Nr.: 230520001 | Art. Nr.: 131178501 | ||
| ► Typ 25 8-kant SW 50 |
► Typ 26 Ø 53 mm, Deprat |
||
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 230910001 | ||
| ► Typ 27 Ø 54 mm, Zurflüh-Feller |
► Typ 28 Ø 55 mm, elero |
||
 |
 |
||
| Art. Nr.: 131161001 | Art. Nr.: 230390001 | ||
| ► Typ 29 Ø 58 mm, Alu, Termo, Perco |
► Typ 30 8-kant SW 60, IMBAC |
||
 |
 |
||
| Art. Nr.: 230500001 | Art. Nr.: 230360001 | ||
| ► Typ 31 8-kant SW 60, Döhner, Selve |
► Typ 32 8-kant SW 60, Bonfante |
||
 |
 |
||
| Art. Nr.: 233790001 | Art. Nr.: 230560001 | ||
| ► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule |
► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230470001 | Art. Nr.: 230490001 | ||
| ► Typ 35 Ø 62 mm, Le Profil, Krülland |
► Typ 36 Ø 64 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230430001 | Art. Nr.: 233800001 | ||
| ► Typ 37 Ø 65 mm, IMBAC, Eckermann |
► Typ 38 Ø 65 mm, Hoos |
||
 |
 |
||
| Art. Nr.: 230320001 | Art. Nr.: 230330001 | ||
| ► Typ 39 Ø 67 x 1,5 mm, MHZ |
► Typ 40 8-kant SW 70, Selve |
||
 |
 |
||
| Art. Nr.: 30570001 | Art. Nr.: 230110001 | ||
| ► Typ 41 Ø 76 x 1,2 mm, Wiral |
► Typ 42 6-kant x 75, Butzbach, Mäule |
||
 |
 |
||
| Art. Nr.: 230340001 | Art. Nr.: 230590001 | ||
| ► Typ 43 5-kant, 78 Meimo |
► Typ 44 Ø 80 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230900001 | Art. Nr.: 233820001 |
Datei
Bedienungsanleitung Suntop M
4.98 MB
| Bedienungsanleitung für den Rohrantrieb SunTop S, M, L mit elektronischen Endschalter Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
PDF für elero Adapterset (Baureihe Medium)
351.84 KB
elero Adapterprofile "RevoLine M" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
