Produktbeschreibung
Der elero VariEco L40 RH hat ein Drehmoment von 40 Nm. Die Drehzahl des VariEco L40 RH Antriebe beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle VariEco Antriebe ist auch der VariEco L40 RH für Links- und Rechtseinbau geeignet. Adaptersets der alten Motoren-Baureihe T11 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T11 durch den aktuellen VariEco ersetzen möchten. Weitere technische Daten zum VariEco L40 RH finden Sie auch in der Bedienungsanleitung unter Downloads.
| 40 Nm | 60 Nm | 80 Nm | 100 Nm | 120 Nm |
|---|---|---|---|---|
| VariEco L40 RH | VariEco L60 RH | VariEco L80 RH | VariEco L100 RH | VariEco L120 RH |
Produktbesonderheiten des VariEco L40 RH
► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)► Wichtig:
Vierkantbolzen 16 × 16. Art-Nr. 23 375.1501 (Nicht im Standard-Lieferumfang der VariEco L RH-Antriebe enthalten, jedoch notwendig für den Einbau des Antriebs)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x VariEco L40 RH Art. Nr.: 369230102Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | VariEco L40 RH |
|---|---|
| Drehmoment (Nm): | 40 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 333 |
| Leistungsaufnahme (A): | 1,45 |
| Artikelnummer: | 369230102 |
| Abmessungen (C): | 563 mm |
| Abmessungen (D): | 546 mm |
| Rohrdurchmesser: | 58 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
|

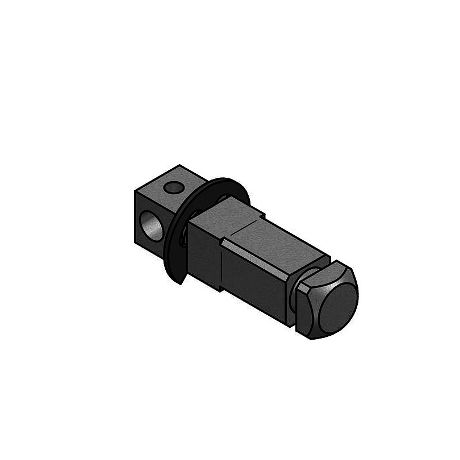

Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501 |
Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501 |

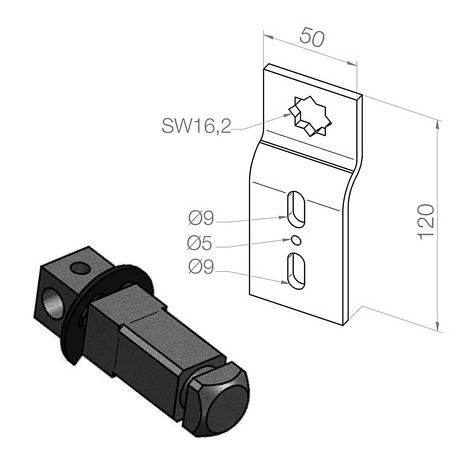

Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501 |
 |
 |
 |
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
PDF zum Ausdrucken finden Sie >> HIER
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 220240001 | Art. Nr.: 220380001 | ||

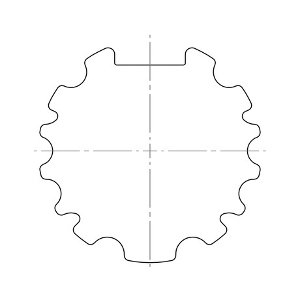

| ► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat |

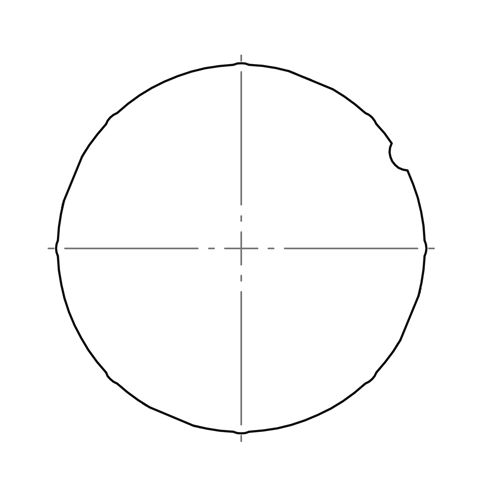

► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220230001 | Art. Nr.: 220250001 | ||

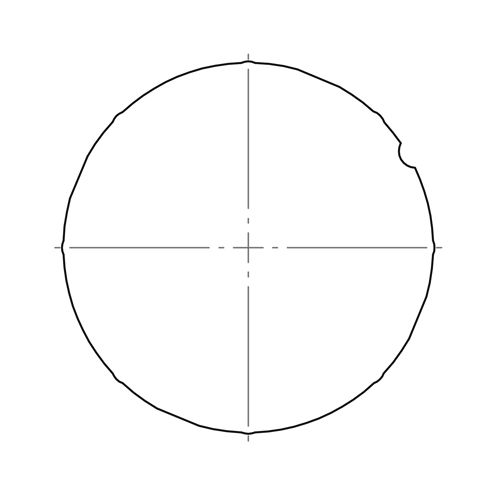

| ► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6 |

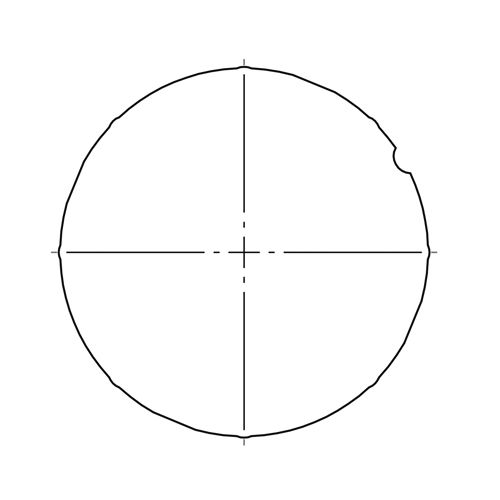

► Typ 6 Ø 70 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220260001 | Art. Nr.: 220270001 | ||

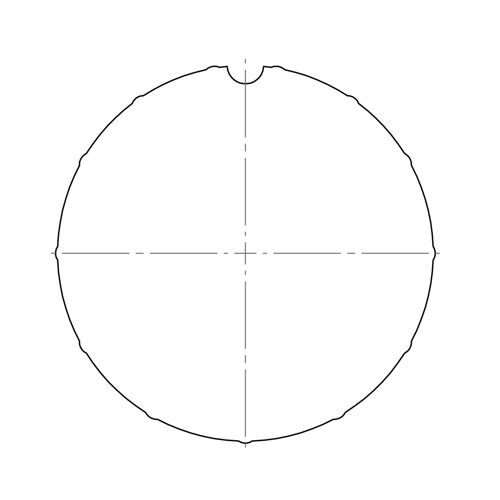

| ► Typ 7 Ø 98 x 2 mm, mit 4 x M6 |

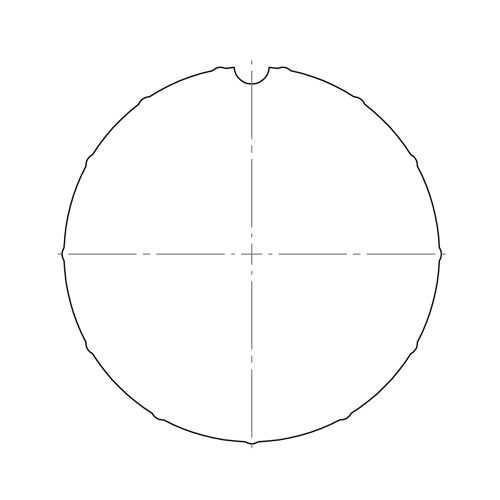

► Typ 8 Ø 102 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220220001 | Art. Nr.: 220210001 | ||

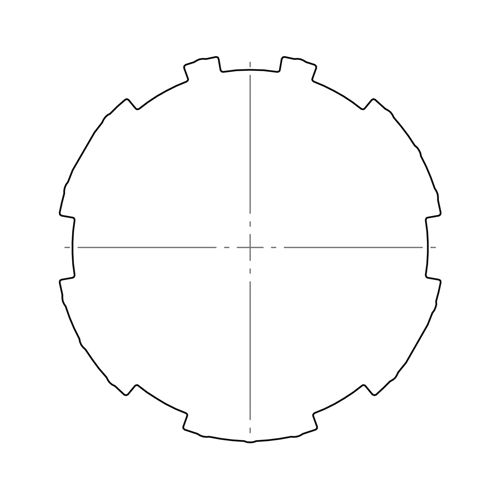

| ► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6 |

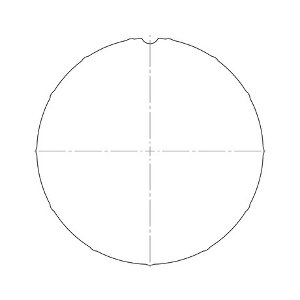

► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220310001 | Art. Nr.: 220360001 | ||

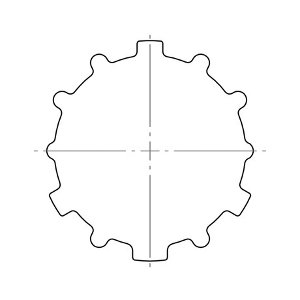

| ► Typ 11 Ø 67 x 1,5 mm, MHZ |

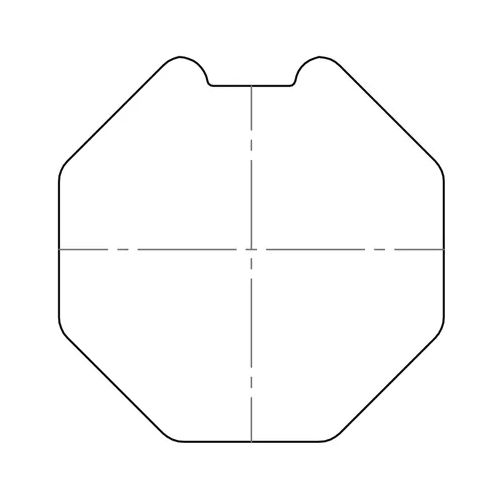

► Typ 12 (8-kant) 8-kant, SW 70 Selve, Eckermann, Roma |
||
 |
 |
||
| Art. Nr.: 131170901 | Art. Nr.: 220200001 | ||

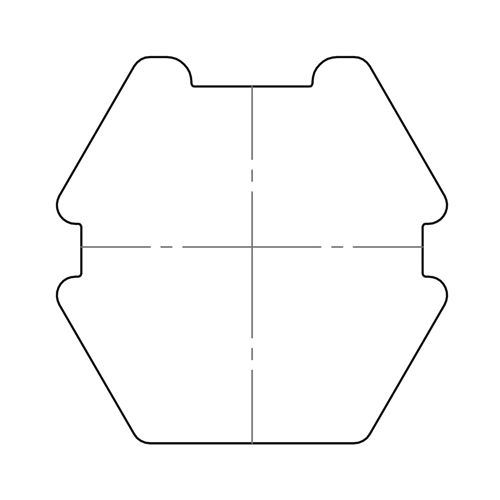

| ► Typ 13 (6-kant) 6-kant, 75 Butzbach, Mäule |

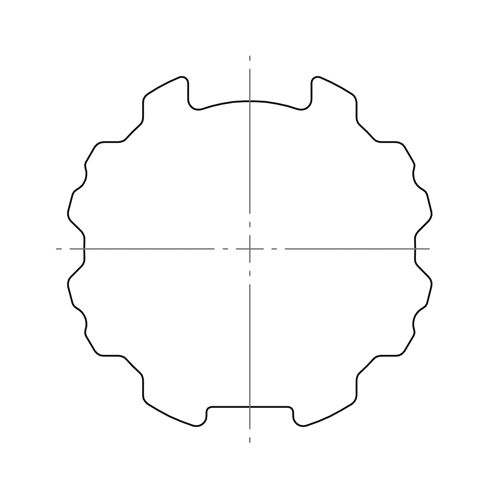

► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral |
||
 |
 |
||
| Art. Nr.: 220290001 | Art. Nr.: 220330001 | ||

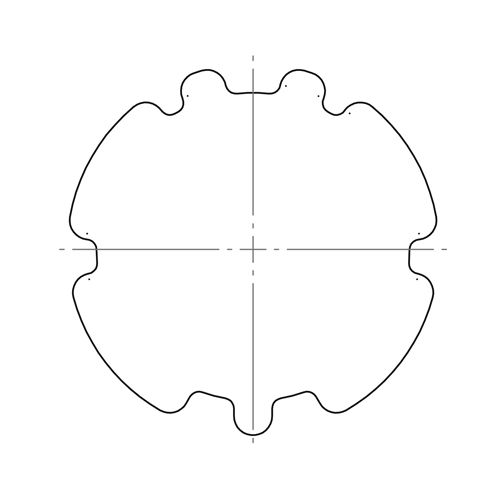

| ► Typ 15 ZF 80, Zurflüh-Feller |

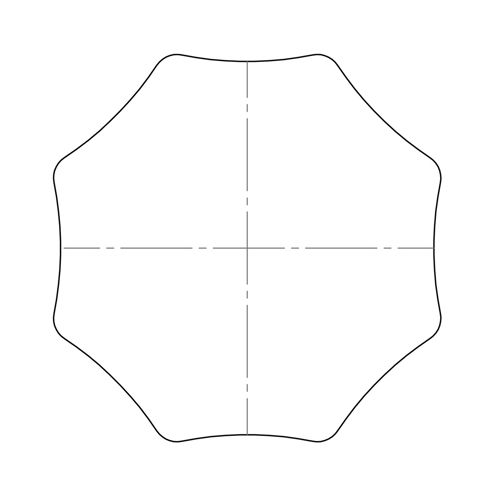

► Typ 16 (8-kant) 8-kant SW 102 x 2,0 mm Alulux |
||
 |
 |
||
| Art. Nr.: 220320001 | Art. Nr.: 220350001 | ||

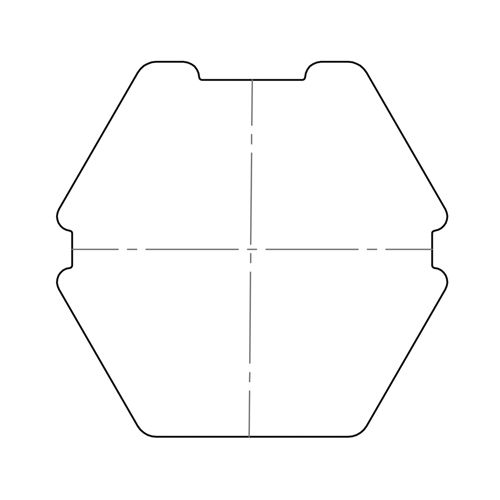

| ► Typ 17 (6-kant) 6-kant, 85 Butzbach |

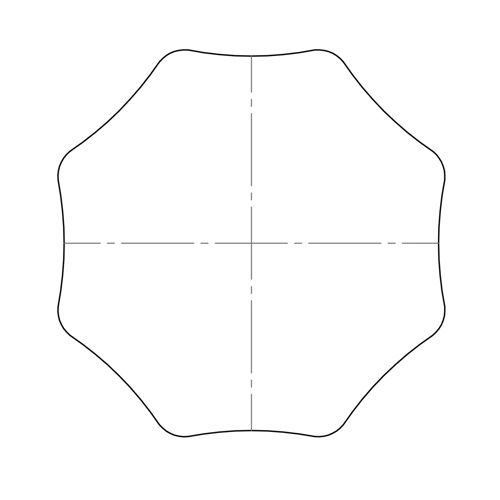

► Typ 18 (8-kant) 8-kant, SW 102 x 2,5 mm, Roma |
||
 |
 |
||
| Art. Nr.: 220370001 | Art. Nr.: 220280001 | ||

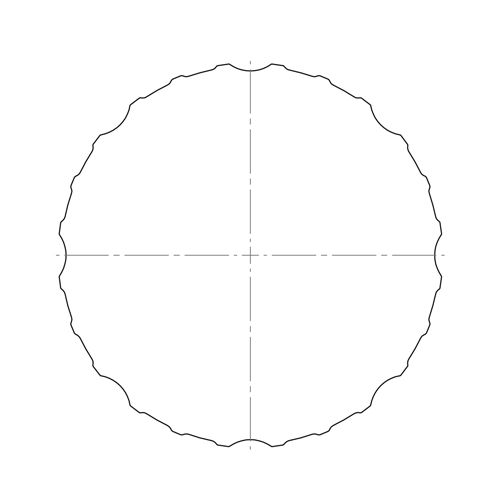

| ► Typ 19 Ø 128 x 1,5 mm, Alukon |

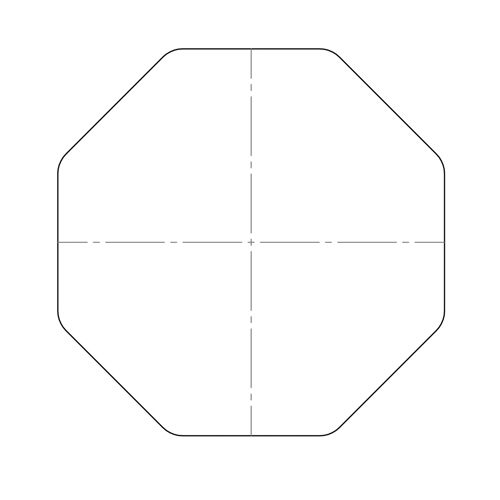

► Typ 20 (8-kant) 8-kant, SW 114 Heroal |
||
 |
 |
||
| Art. Nr.: 220340001 | Art. Nr.: 220300001 | ||
Datei
Bedienungsanleitung VariEco S/M/L
1.76 MB
Bedienungsanleitung für den Rohrantrieb VariEco S, M, L mit mechanischem Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Large)
228.82 KB
elero Adapterprofile "RevoLine L" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
