Produktbeschreibung
Der elero VariEco L120 NHK hat ein Drehmoment von 120 Nm. Die Drehzahl des VariEco L120 NHK beträgt 11 Upm. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Adaptersets der alten Motoren-Baureihe T11 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9/T11 durch den aktuellen VariEco ersetzen möchten. Weitere technische Daten zum VariEco L40 NHK finden Sie in der Bedienungsanleitung unter Downloads.
Bitte stellen Sie sicher, dass Sie zum Austausch des Motors kein neues Adapterset benötigen. Die letzte Baureihe des Typ 11 NHK besitzt einen RevoLine-Abtrieb. Die älteren Antriebe Typ 11 NHK haben einen Vierkant als Abtrieb. Demnach passt der alte Mitnehmer nicht mehr auf den neuen Motor (bestellen Sie in diesem Fall ein neues Adapterset mit dazu).
| 40 Nm | 60 Nm | 80 Nm | 100 Nm | 120 Nm |
|---|---|---|---|---|
| VariEco L40 HNK | VariEco L60 NHK | VariEco L80 NHK | VariEco L100 NHK | VariEco L120 NHK |
Produktbesonderheiten des VariEco L120 NHK
► Endlagen über Einstellhilfe einstellbar (optional im Montagebeutel erhältlich)|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x VariEco L120 NHK Art. Nr.: 369650001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | VariEco L120 NHK |
|---|---|
| Drehmoment (Nm): | 120 |
| Geschwindigkeit (U/min): | 11 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 460 |
| Leistungsaufnahme (A): | 2,00 |
| Artikelnummer NEU: | 369650001 |
| Artikelnummer ALT: | - |

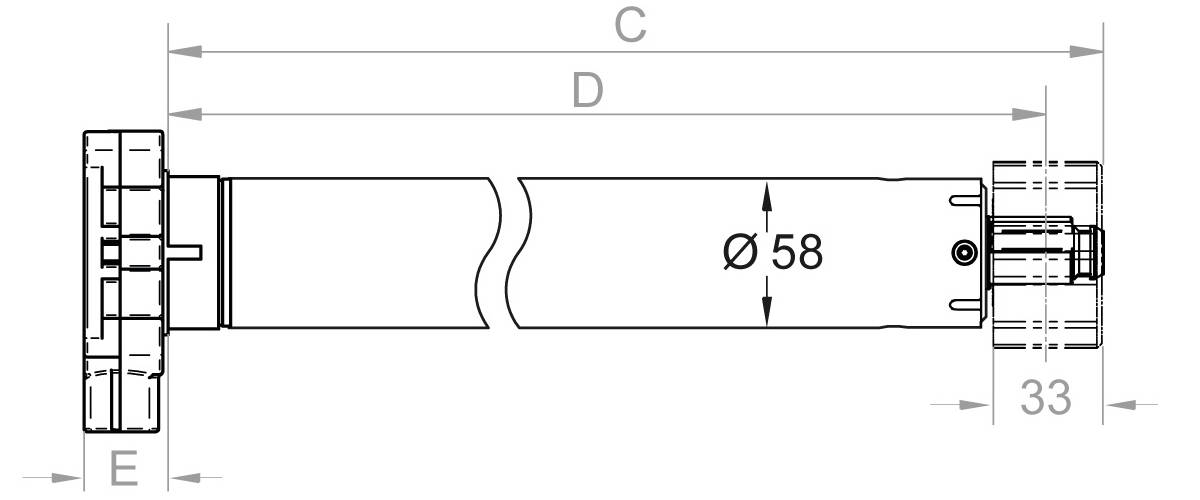

| Abmessungen (C): | 760 mm |
| Abmessungen (D): | 743 mm |
| Rohrdurchmesser: | 58 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe NHK finden sie in der Kategorie» [Motorlager NHK]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |

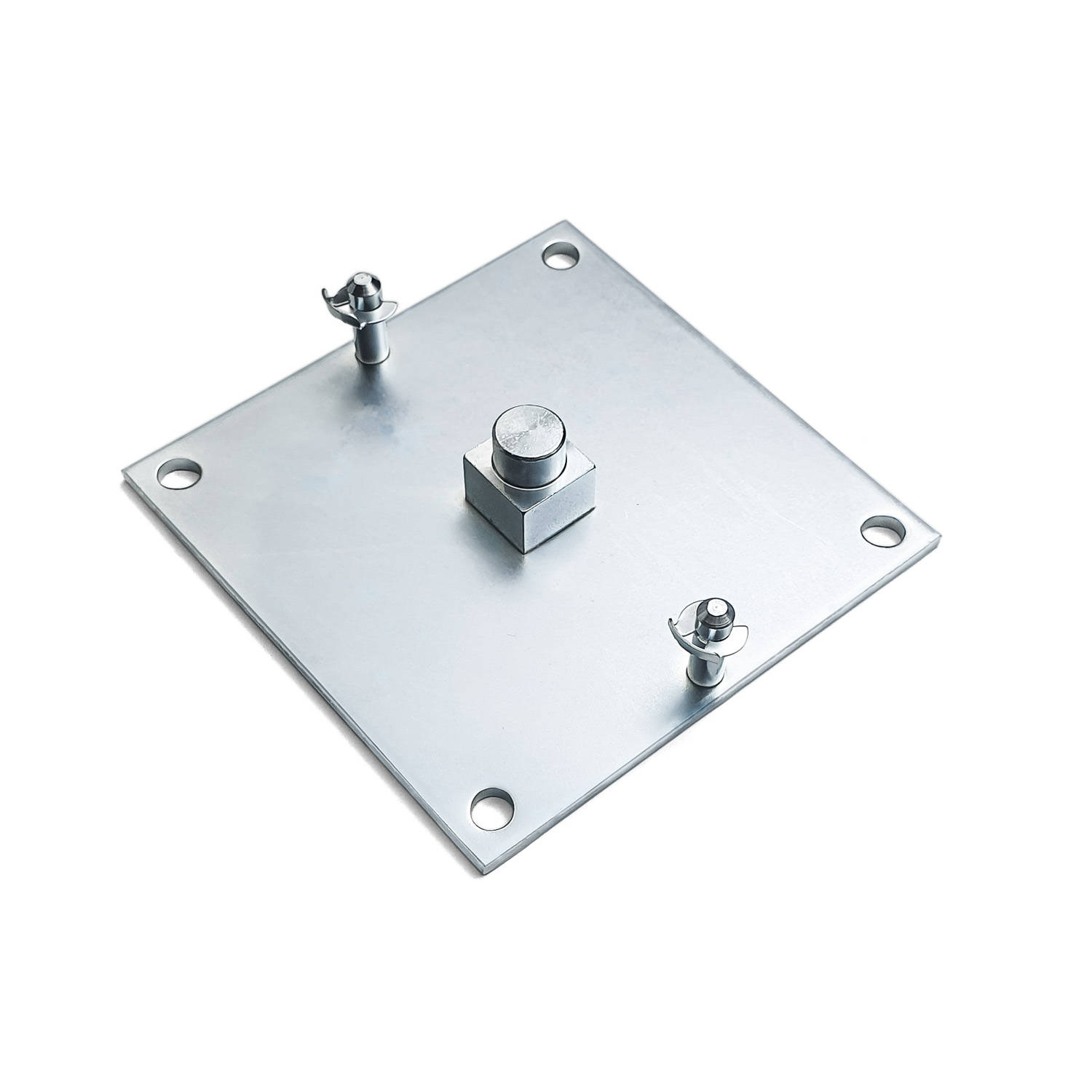

| Montageplatte Art. Nr.: 238000001 |

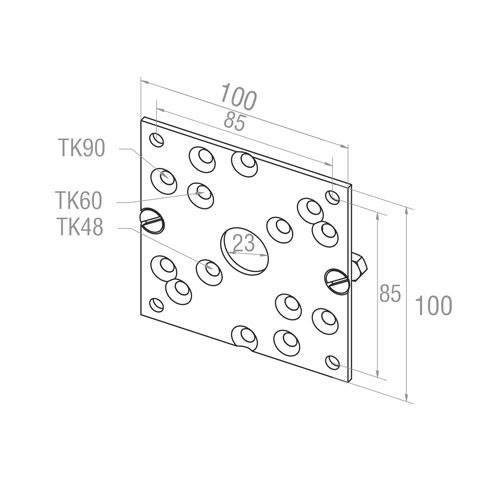

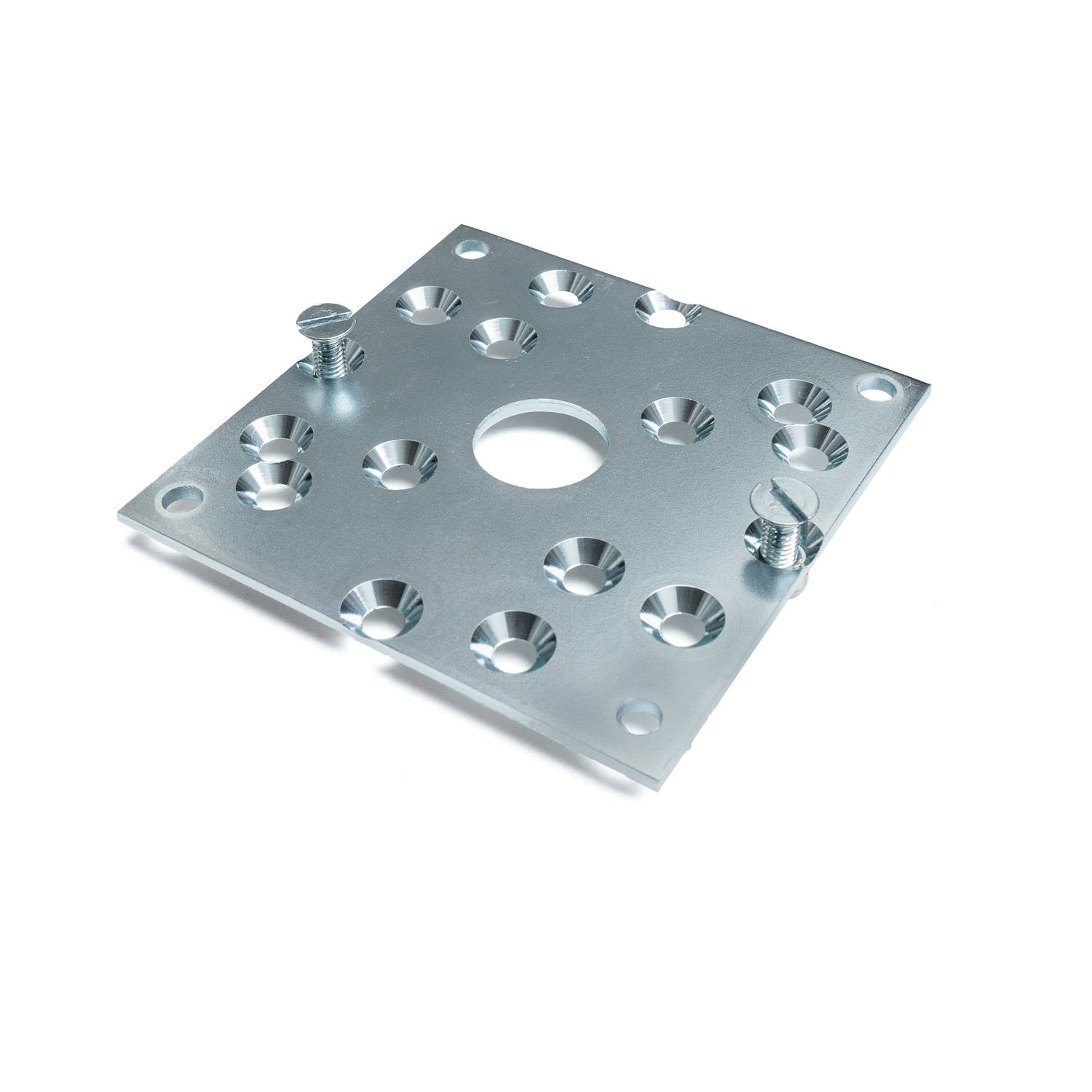

Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern Art. Nr.: 236870501 |

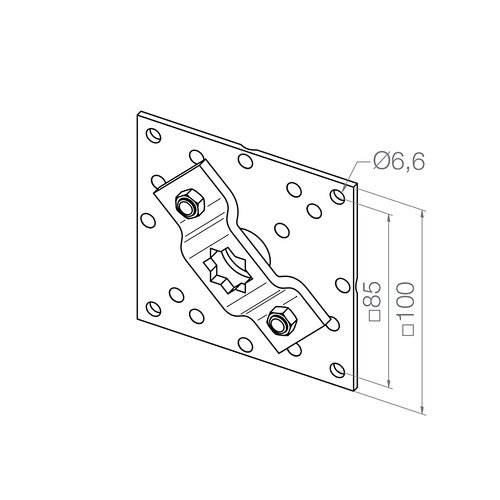

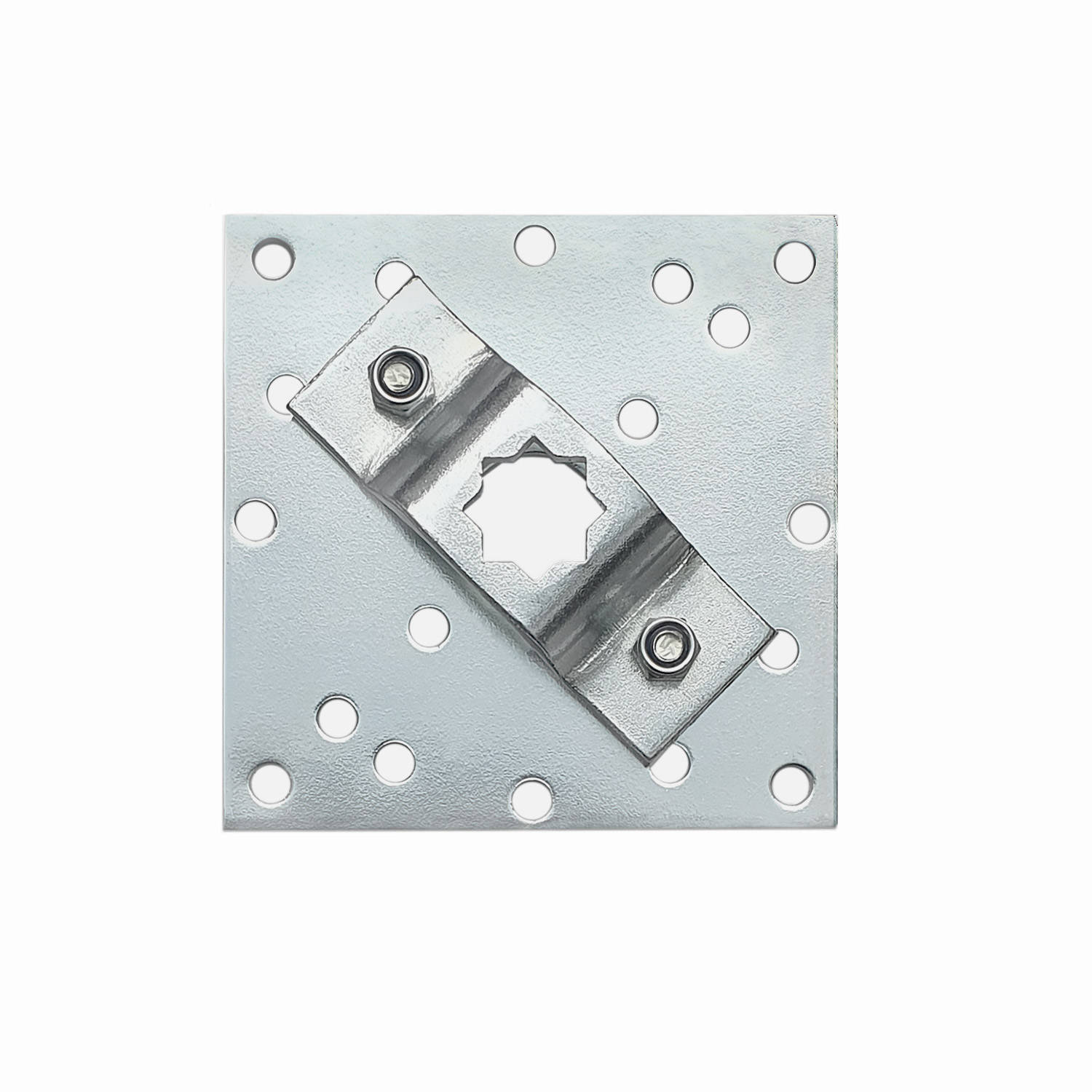

Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant) Art. Nr.: 238330001 |
 |
 |
 |
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
PDF zum Ausdrucken finden Sie >> HIER
| Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe L/NHK / Rohrdurchmesser Ø 58 mm]. | |||
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 220240001 | Art. Nr.: 220380001 | ||
| ► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat |
► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220230001 | Art. Nr.: 220250001 | ||
| ► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6 |
► Typ 6 Ø 70 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220260001 | Art. Nr.: 220270001 | ||
| ► Typ 7 Ø 98 x 2 mm, mit 4 x M6 |
► Typ 8 Ø 102 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220220001 | Art. Nr.: 220210001 | ||
| ► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6 |
► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220310001 | Art. Nr.: 220360001 | ||
| ► Typ 11 Ø 67 x 1,5 mm, MHZ |
► Typ 12 (8-kant) 8-kant, SW 70 Selve, Eckermann, Roma |
||
 |
 |
||
| Art. Nr.: 131170901 | Art. Nr.: 220200001 | ||
| ► Typ 13 (6-kant) 6-kant, 75 Butzbach, Mäule |
► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral |
||
 |
 |
||
| Art. Nr.: 220290001 | Art. Nr.: 220330001 | ||
| ► Typ 15 ZF 80, Zurflüh-Feller |
► Typ 16 (8-kant) 8-kant SW 102 x 2,0 mm Alulux |
||
 |
 |
||
| Art. Nr.: 220320001 | Art. Nr.: 220350001 | ||
| ► Typ 17 (6-kant) 6-kant, 85 Butzbach |
► Typ 18 (8-kant) 8-kant, SW 102 x 2,5 mm, Roma |
||
 |
 |
||
| Art. Nr.: 220370001 | Art. Nr.: 220280001 | ||
| ► Typ 19 Ø 128 x 1,5 mm, Alukon |
► Typ 20 (8-kant) 8-kant, SW 114 Heroal |
||
 |
 |
||
| Art. Nr.: 220340001 | Art. Nr.: 220300001 | ||
Datei
Bedienungsanleitung VariEco L NHK
970.19 KB
Bedienungsanleitung für den Rohrantrieb VariEco L NHK mit mechanischem Endschalter
Typ 11 NHK-Nachfolgemodell, mechanischer Endschalter, Wellengröße ab Ø = 63 mm, NHK-Kopf, Nothand-Bedienung über 7mm-6kant-Welle.
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Large)
228.82 KB
elero Adapterprofile "RevoLine L" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
