Startseite Motoren Motore für Jalousie elero elero Jalousieantrieb Funk JA 06/35-868 Comfort / Schnellläufer
elero

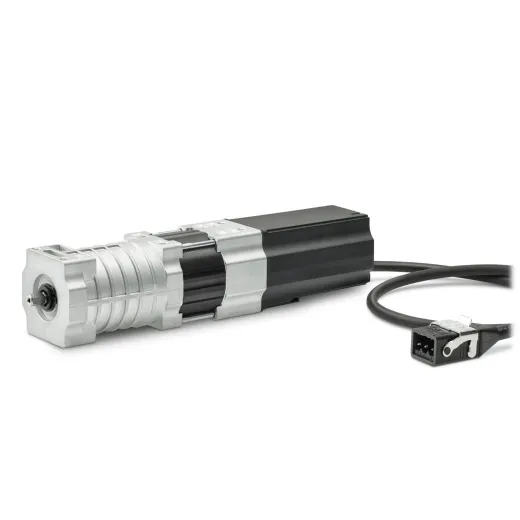

elero Jalousieantrieb JA 06/35-868 Comfort / 6 Nm

elero
Art.Nr.: 352360001
GTIN/EAN: 4016684034961
HAN: 35 236.0001
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
Kupplung Typ 1 / 6-kant 11,0 mm, mit M5 Gewinde / Art. Nr.: 265140002
Kupplung Typ 2 / 4-kant 7,0 mm, kurz, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 3 / 4-kant 10,00 mm, lang, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 4 / 4-kant 12,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265041002
Kupplung Typ 5 / Nutrohr 14,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265001002
Kupplung Typ 6 / 6-kant 9,0 mm, mit M5 Gewinde / Art. Nr.: 265121001
Kupplung Typ 7 / 6-kant 13,0 mm, mit M5 Gewinde / Art. Nr.: 265061001
Kupplung Typ 8 / 4-kant 6,0 mm, mit Bohrung 3,3 / Art. Nr.: 265170001
Kupplung Typ 9 / 6-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163003501
Kupplung Typ 10 / 6-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001301
Kupplung Typ 11 / 6-kant 9,0 mm / Art. Nr.: 163001401
Kupplung Typ 12 / 4-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001001
Kupplung Typ 13 / Nutrohr Ø 12,0 mm, mit Bohrung 3,3 / Art. Nr.: 163001501
Kupplung Typ 14 / 6-kant 7,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001202
Hirschmannkupplung STAK3 / 137015301
Abgeschrägter Auflaufpilz Art. Nr.: 167014701
Pilzverlängerung / 10 mm / Art. Nr.: 161014502
Auflaufpilz Art. Nr.: 262008701
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
Kupplung Typ 1 / 6-kant 11,0 mm, mit M5 Gewinde / Art. Nr.: 265140002
Kupplung Typ 2 / 4-kant 7,0 mm, kurz, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 3 / 4-kant 10,00 mm, lang, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 4 / 4-kant 12,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265041002
Kupplung Typ 5 / Nutrohr 14,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265001002
Kupplung Typ 6 / 6-kant 9,0 mm, mit M5 Gewinde / Art. Nr.: 265121001
Kupplung Typ 7 / 6-kant 13,0 mm, mit M5 Gewinde / Art. Nr.: 265061001
Kupplung Typ 8 / 4-kant 6,0 mm, mit Bohrung 3,3 / Art. Nr.: 265170001
Kupplung Typ 9 / 6-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163003501
Kupplung Typ 10 / 6-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001301
Kupplung Typ 11 / 6-kant 9,0 mm / Art. Nr.: 163001401
Kupplung Typ 12 / 4-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001001
Kupplung Typ 13 / Nutrohr Ø 12,0 mm, mit Bohrung 3,3 / Art. Nr.: 163001501
Kupplung Typ 14 / 6-kant 7,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001202
Hirschmannkupplung STAK3 / 137015301
Abgeschrägter Auflaufpilz Art. Nr.: 167014701
Pilzverlängerung / 10 mm / Art. Nr.: 161014502
Auflaufpilz Art. Nr.: 262008701
JA 06/35-868 Comfort / Schnellläufer
JA 06/35-868 Comfort / Schnellläufer
Lieferzeit: 2 Wochen
ab 338,25 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Kupplungen
Hirschmann
Pilzverlängerung
Auflaufpilz schräg
Montage-Set
Auflaufpilz Grün
In den Warenkorb
  • Produktbeschreibung
  • Kupplungen
  • Zubehör
  • Eigenschaften
  • Downloads
  • Hersteller Informationen
Produktbeschreibung
Der Jalousieantrieb JA 06/35-868 Comfort für Jalousien und Rafftores ist dank elektronischer Endabschaltung einfach zu installieren. Außerdem ist er mit Stillstandserkennung und Bandlängenausgleich ausgestattet. Ein weiterer Vorteil ist die leise Endlagenanfahrt ohne Klackgeräusche. Diese JA Comfort Antriebe haben eine Antriebsdrehzahl von 35 Upm an der Welle. Weitere technische Daten zum JA 06/35-868 Comfort finden Sie HIER.

Weitere verfügbare Artikelvarianten.

4 Nm 4 Nm 6 Nm
JA 04/35-868 Comfort JA 04/50-868 Comfort JA 06/35-868 Comfort



Produktbesonderheiten des JA 06/35-868 Comfort

► ProLine 2, bidirektionaler Funk mit 868 MHz
► Schnellläufer mit 35 U/Min
► Bandlängenausgleich
► Stillstandserkennung
► Langsamfahrt während der Lamellenwendung und vor den Endlagen
► Überwachter Pilz-Auflaufschalter
► Frei programmierbare Blendenposition
► Geräuschlose Softbremse
  • Durch die geräuschlose Softbremse entfällt das lästige Klack-Geräusch, was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.


Wichtiger Hinweise zur Montage

Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.

Wichtiger Hinweis zur Endlageneinstellung

Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden, musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges Drücken der AUF und AB Taste auf dem Montagekabel möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.


Endlageneinstellung des JA 06/35-868 Comfort

 Jalousie (Oben/unten)
 Endlage oben Endlage unten
 Mit Drucktaste am Motor (mechanisch)
 Mit Handsender yes yes
 Automatische Abschaltung yes ¹
 Mit Programmierkabel yes yes
(¹) über Auflaufpilz am Motor




Technische Daten JA Comfort-868 / Schnellläufer

Motorbezeichnung: JA 04/35-868 Comfort JA 04/50-868 Comfort JA 06/35-868 Comfort
Drehmoment (Nm): 4 9 6
Abtrieb: beidseitig beidseitig beidseitig
Integrierter Funkempfänger: yes yes yes
Geschwindigkeit (U/min): 35 50 35
Endschalterbereich (Umdreh.): 100 100 100
Stromversorgung: 230/50 V Hz 230/50 V Hz 230/50 V Hz
Stromaufnahme (Watt): 115 156 156
Leistungsaufnahme (A): 0,50 0,68 0,68
Artikelnummer: 352260001 352460001 352360001
Abmessungen: siehe Abbildung unten im Produkt im Produkt
Gesamtlänge (b): 243 mm 258 mm 258 mm
Laufzeit (min): 5 4 4
Schutzart: IP 54 IP 54 IP 54
Anschlusskabel, halogenfrei: 0,8 m
mit Hirschmann-Stecker		 0,8 m
mit Hirschmann-Stecker		 0,8 m
mit Hirschmann-Stecker

Maße JA Comfort-868


Im Lieferumfang enthalten sind:

1 x elero JA 06/35-868 Comfort Art. Nr.: 352360001

Optionale Produkte wie Kupplungen, Auflaufpilze, Pilzverlängerungen oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

Artikeldatenblatt drucken
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Die gewünschte Kupplung mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Kupplungen und Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

► Typ 1



► Typ 2



► Typ 3
6-kant 11,0 mm, mit M5 Gewinde
Art. Nr.: 265140002		   4-kant 7,0 mm, kurz, mit M5 Gewinde
Art. Nr.: 265220002		   4-kant 10,00 mm, lang, mit M5 Gewinde
Art. Nr.: 265131002


► Typ 4



► Typ 5



► Typ 6
4-kant 12,0 mm, lang, mit M5 Gewinde
Art. Nr.: 265041002		   Nutrohr 14,0 mm, lang, mit M5 Gewinde
Art. Nr.: 265001002		   6-kant 9,0 mm, mit M5 Gewinde
Art. Nr.: 265121001


► Typ 7



► Typ 8



► Typ 9
6-kant 13,0 mm, mit M5 Gewinde
Art. Nr.: 265061001		   4-kant 6,0 mm, mit Bohrung 3,3
Art. Nr.: 265170001		   6-kant 6,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163003501


► Typ 10



► Typ 11



► Typ 12
6-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001301		   6-kant 9,0 mm
Art. Nr.: 163001401		   4-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001001


► Typ 13



► Typ 14


Nutrohr Ø 12,0 mm, mit Bohrung 3,3
Art. Nr.: 163001501

6-kant 7,0 mm, kurz, mit Bohrung 3,3
Art. Nr.: 163001202







Das benötigte Zubehör bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weiteres Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

Abgeschrägter Auflaufpilz



Pilzverlängerung



Auflaufpilz grün
Art. Nr.: 167014701   Art. Nr.: 161014502   Art. Nr.: 262008701


Hirschmann-Kupplung (STAK3)



Jalousieklemmset 68 × 66 mm



Jalousieklemmset 58 × 56 mm
Art. Nr.: 137015301   Art. Nr.: 266110001   Art. Nr.: 266120001

Produkteigenschaften
Produktkategorie : Jalousie-Antrieb Motoren Für Jalousien und Raffstoren.
Verwendung : Jalousie, Raffstore
Drehmoment (Nm) : 6 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : fest angeschlossen
Besonderheiten : geräuschlose Softremse* (elero) Die Antriebe mit Softbremse haben einen integrierten Langsamlauf, der eine sanfte Anschlagsfahrt gewährleistet. Das schont den Behang und reduziert die Geräuschentwicklung wesentlich. Schnellläufer
Steuerungsart : Funk
Datei
Bedienungsanleitung JA-868 Comfort 905.56 KB Download

Bedienungsanleitung für den Jalousieantrieb JA-868 Comfort mit elektronischen Endlageneinstellung und integriertem Funkempfänger
Kategorie: Jalousieantrieb
Downloadsprache: Deutsch
Drehmoment berechnen mit elero Ansehen Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
