Startseite Motoren Motore für Jalousie elero elero Jalousieantrieb mechanisch elero JA dk JA 10 dk
elero

elero JA 10 dk / 10 Nm

elero
Art.Nr.: 350620003
GTIN/EAN: 4016684007477
HAN: 35 062.0003
JA 10 dk
JA 10 dk
JA 10 dk
Kupplung Typ 1 / 6-kant 11,0 mm, mit M5 Gewinde / Art. Nr.: 265140002
Kupplung Typ 2 / 4-kant 7,0 mm, kurz, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 3 / 4-kant 10,00 mm, lang, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 4 / 4-kant 12,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265041002
Kupplung Typ 5 / Nutrohr 14,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265001002
Kupplung Typ 6 / 6-kant 9,0 mm, mit M5 Gewinde / Art. Nr.: 265121001
Kupplung Typ 7 / 6-kant 13,0 mm, mit M5 Gewinde / Art. Nr.: 265061001
Kupplung Typ 8 / 4-kant 6,0 mm, mit Bohrung 3,3 / Art. Nr.: 265170001
Kupplung Typ 9 / 6-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163003501
Kupplung Typ 10 / 6-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001301
Kupplung Typ 11 / 6-kant 9,0 mm / Art. Nr.: 163001401
Kupplung Typ 12 / 4-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001001
Kupplung Typ 13 / Nutrohr Ø 12,0 mm, mit Bohrung 3,3 / Art. Nr.: 163001501
Kupplung Typ 14 / 6-kant 7,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001202
Hirschmannkupplung STAK3 / 137015301
Abgeschrägter Auflaufpilz Art. Nr.: 167014701
Pilzverlängerung / 10 mm / Art. Nr.: 161014502
Pilzverlängerung / 10 mm / Art. Nr.: 161014502 (VE2)
Auflaufpilz Linkseinbau Art. Nr.: 262001101
Auflaufpilz Rechtseinbau Art. Nr.: 262003601
Montagebeutel beinhaltet: 2 Dämpfer, 4 Schrauben, Auflaufpilz rechts (orange) / Achshöhe 29,5 mm
2x 16 302.2001 Spannbügel 1x 16 302.2102 Gummidämpfer (Motormitte) 1x 16 302.2201 Gummidämpfer (Getriebeseite) 1x 26 200.3601 Auflaufpilz (für Soft & dk Motoren)
2x 16 300.8802 Spannbügel, 1x 16 300.8602 Gummidämpfer (Motormitte), 1x 16 300.8701 Gummidämpfer (Getriebeseite), 1x 26 200.3601 Auflaufpilz orange (für Soft & dk Motoren)
JA 10 dk
JA 10 dk
JA 10 dk
Kupplung Typ 1 / 6-kant 11,0 mm, mit M5 Gewinde / Art. Nr.: 265140002
Kupplung Typ 2 / 4-kant 7,0 mm, kurz, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 3 / 4-kant 10,00 mm, lang, mit M5 Gewinde / Art. Nr.: 265220002
Kupplung Typ 4 / 4-kant 12,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265041002
Kupplung Typ 5 / Nutrohr 14,0 mm, lang, mit M5 Gewinde / Art. Nr.: 265001002
Kupplung Typ 6 / 6-kant 9,0 mm, mit M5 Gewinde / Art. Nr.: 265121001
Kupplung Typ 7 / 6-kant 13,0 mm, mit M5 Gewinde / Art. Nr.: 265061001
Kupplung Typ 8 / 4-kant 6,0 mm, mit Bohrung 3,3 / Art. Nr.: 265170001
Kupplung Typ 9 / 6-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163003501
Kupplung Typ 10 / 6-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001301
Kupplung Typ 11 / 6-kant 9,0 mm / Art. Nr.: 163001401
Kupplung Typ 12 / 4-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001001
Kupplung Typ 13 / Nutrohr Ø 12,0 mm, mit Bohrung 3,3 / Art. Nr.: 163001501
Kupplung Typ 14 / 6-kant 7,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001202
Hirschmannkupplung STAK3 / 137015301
Abgeschrägter Auflaufpilz Art. Nr.: 167014701
Pilzverlängerung / 10 mm / Art. Nr.: 161014502
Pilzverlängerung / 10 mm / Art. Nr.: 161014502 (VE2)
Auflaufpilz Linkseinbau Art. Nr.: 262001101
Auflaufpilz Rechtseinbau Art. Nr.: 262003601
Montagebeutel beinhaltet: 2 Dämpfer, 4 Schrauben, Auflaufpilz rechts (orange) / Achshöhe 29,5 mm
2x 16 302.2001 Spannbügel 1x 16 302.2102 Gummidämpfer (Motormitte) 1x 16 302.2201 Gummidämpfer (Getriebeseite) 1x 26 200.3601 Auflaufpilz (für Soft & dk Motoren)
2x 16 300.8802 Spannbügel, 1x 16 300.8602 Gummidämpfer (Motormitte), 1x 16 300.8701 Gummidämpfer (Getriebeseite), 1x 26 200.3601 Auflaufpilz orange (für Soft & dk Motoren)
Lieferzeit: 3 - 5 Werktage
ab 195,93 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Kupplungen
Hirschmann
Pilzverlängerung
Auflaufpilz Links
Auflaufpilz schräg
Montage-Set
Auflaufpilz Rechts
In den Warenkorb
  • Produktbeschreibung
  • Kupplungen
  • Zubehör
  • Eigenschaften
  • Downloads
  • Hersteller Informationen
Produktbeschreibung
Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Diese Antriebe haben 10 Nm Drehmoment, verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle. Weitere technische Daten zum JA 10 dk finden Sie HIER.

Weitere verfügbare Artikelvarianten.

6 Nm 10 Nm 20 Nm
JA 06 dk JA 10 dk JA 20 dk


Rechtseinbau / Linkseinbau

Rechtseinbau (Sicht von Gebäude Außenfassade nach innen):

Linkseinbau (Sicht von Gebäude Außenfassade nach innen):
Kabelauslass und Stirnseite mit Bedruckung befinden sich rechts
Einstelltaster orange = AUF, Einstelltaster weiß = AB.		 Kabelauslass und Stirnseite mit Bedruckung befinden sich links, Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben
Einstelltaster orange = AB, Einstelltaster weiß = AUF.


Produktbesonderheiten des JA 10 dk

► werkseitig für Rechtseinbau vorbereitet, mit unterer Endlage voreingestellt
► beidseitiger Antrieb
► Endlagen über Drucktasten einstellbar (obere Endlage auch über Auflaufpilz schaltbar)

Endlageneinstellung des JA 10 dk

 Jalousie (Oben/unten)
 Endlage oben Endlage unten
 Mit Drucktaste am Motor (mechanisch) yes yes
 Mit Handsender
 Automatische Abschaltung yes ¹
 Mit Programmierkabel
(¹) über Auflaufpilz am Motor




Technische Daten JA dk

Motorbezeichnung: JA 06 dk JA 10 Soft JA 20 dk
Drehmoment (Nm): 6 10 20
Abtrieb: beidseitig beidseitig beidseitig
Geschwindigkeit (U/min): 26 26 26
Endschalterbereich (Umdreh.): 85 85 85
Stromversorgung: 230/50 V Hz 230/50 V Hz 230/50 V Hz
Stromaufnahme (Watt): 115 125 230
Leistungsaufnahme (A): 0,50 0,55 1,00
Artikelnummer: 350520003 350620003 350720003

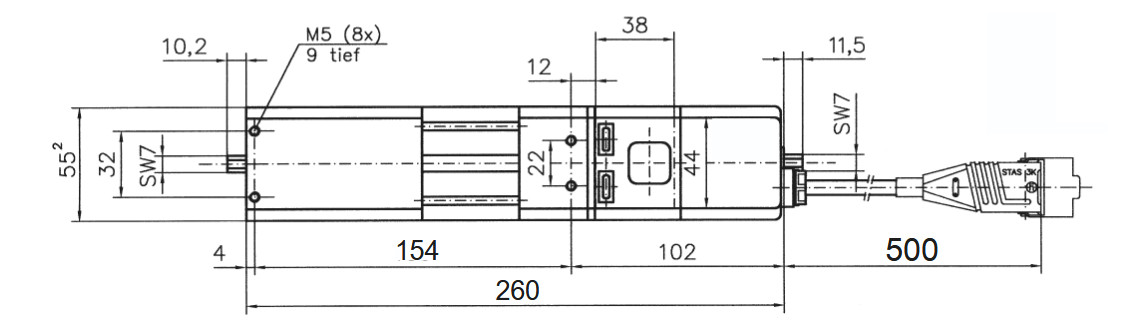

Abmessungen: siehe Produktbeschreibung siehe Abbildung unten siehe Produktbeschreibung
Gesamtlänge: 250,7 mm 280,7 mm 305,7 mm
Laufzeit (min): 5 5 4
Schutzart: IP 44 IP 44 IP 44
Anschlusskabel, halogenfrei: 0,5 m
mit Hirschmann-Stecker		 0,5 m
mit Hirschmann-Stecker		 0,5 m
mit Hirschmann-Stecker



Im Lieferumfang enthalten sind:

1 x elero JA 10dk Art. Nr.: 350620003

Optionale Produkte wie Kupplungen, Auflaufpilze, Pilzverlängerungen oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

Artikeldatenblatt drucken
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Die gewünschte Kupplung mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Kupplungen und Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

► Typ 1



► Typ 2



► Typ 3
6-kant 11,0 mm, mit M5 Gewinde
Art. Nr.: 265140002		   4-kant 7,0 mm, kurz, mit M5 Gewinde
Art. Nr.: 265220002		   4-kant 10,00 mm, lang, mit M5 Gewinde
Art. Nr.: 265131002


► Typ 4



► Typ 5



► Typ 6
4-kant 12,0 mm, lang, mit M5 Gewinde
Art. Nr.: 265041002		   Nutrohr 14,0 mm, lang, mit M5 Gewinde
Art. Nr.: 265001002		   6-kant 9,0 mm, mit M5 Gewinde
Art. Nr.: 265121001


► Typ 7



► Typ 8



► Typ 9
6-kant 13,0 mm, mit M5 Gewinde
Art. Nr.: 265061001		   4-kant 6,0 mm, mit Bohrung 3,3
Art. Nr.: 265170001		   6-kant 6,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163003501


► Typ 10



► Typ 11



► Typ 12
6-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001301		   6-kant 9,0 mm
Art. Nr.: 163001401		   4-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001001


► Typ 13



► Typ 14


Nutrohr Ø 12,0 mm, mit Bohrung 3,3
Art. Nr.: 163001501

6-kant 7,0 mm, kurz, mit Bohrung 3,3
Art. Nr.: 163001202







Das benötigte Zubehör bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weiteres Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

Abgeschrägter Auflaufpilz



Pilzverlängerung



Auflaufpilz weiß (Links)
Art. Nr.: 167014701   Art. Nr.: 161014502   Art. Nr.: 262001101


Auflaufpilz orange (Rechts)



Jalousieklemmset 68 × 66 mm



Jalousieklemmset 58 × 56 mm
Art. Nr.: 262003601   Art. Nr.: 266110001   Art. Nr.: 266120001


Hirschmann-Kupplung (STAK3)



Montagebeutel JA


Art. Nr.: 137015301   Art. Nr.: 265200002

Produkteigenschaften
Produktkategorie : Jalousie-Antrieb Motoren Für Jalousien und Raffstoren.
Verwendung : Jalousie, Raffstore
Drehmoment (Nm) : 10 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : fest angeschlossen
Steuerungsart : kabelgebunden
Datei
Bedienungsanleitung JA dk, JA Soft. e 316.44 KB Download

Bedienungsanleitung für den Jalousieantrieb JA dk, Soft, e mit mechanischem Endschalter
Kategorie: Jalousieantrieb
Downloadsprache: Deutsch
Drehmoment berechnen mit elero Ansehen Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
