Produktbeschreibung

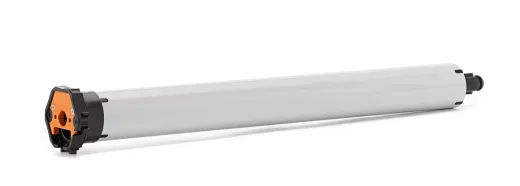

Der elero VariEco M10 hat ein Drehmoment von 10 Nm. Die Drehzahl des VariEco M10 M-Antriebe beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle VariEco Antriebe ist auch der VariEco M10 für Links- und Rechtseinbau geeignet. Eine Besonderheit des VariEco M10 ist seine verbaute geräuschlose Softbremse. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen VariEco ersetzen möchten. Weitere technische Daten zum VariEco M10 finden Sie auch in der Bedienungsanleitung unter Downloads.
| 10 Nm | 20 Nm | 30 Nm | 40 Nm | 50 Nm | 7 Nm * | 12 Nm * |
|---|---|---|---|---|---|---|
| VariEco M10 | VariEco M20 | VariEco M30 | VariEco M40 | VariEco M50 | VariEco M7/23 | VariEco M12/23 |
* Schnellläufer mit 23 U/min
Produktbesonderheiten des VariEco M10
► geräuschlose Softbremse► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x VariEco M10 Art. Nr.: 349250101Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | VariEco M10 |
|---|---|
| Drehmoment (Nm): | 10 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 140 |
| Leistungsaufnahme (A): | 0,60 |
| Artikelnummer: | 349210101 |

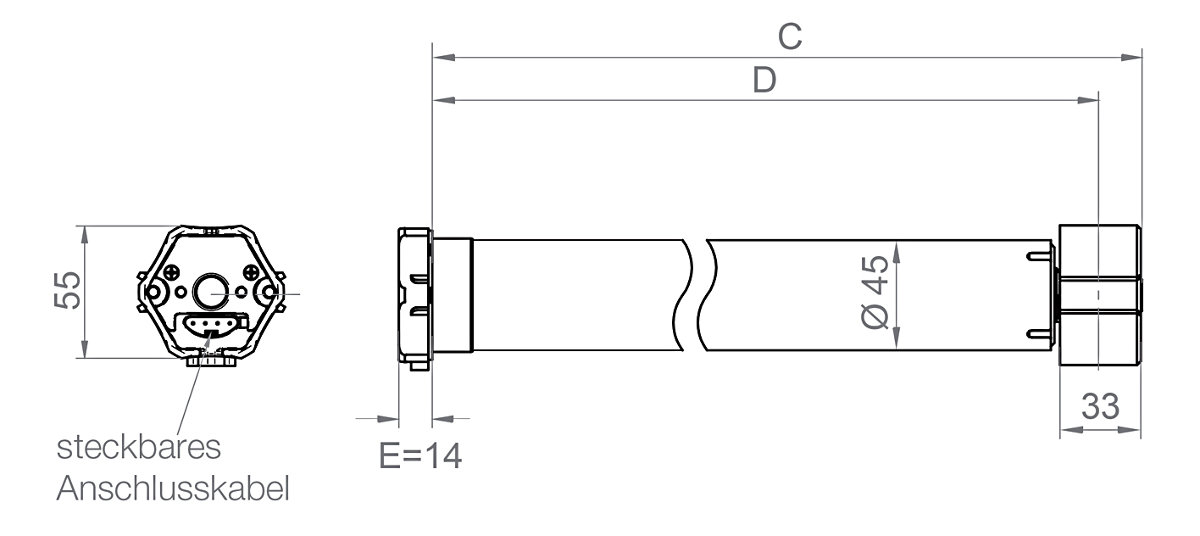

| Abmessungen (C): | 477 mm |
| Abmessungen (D): | 460,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||

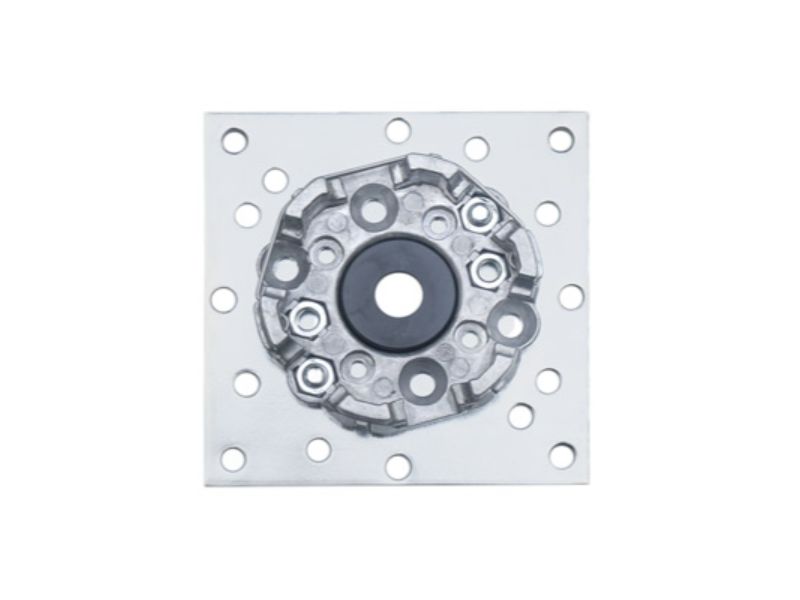

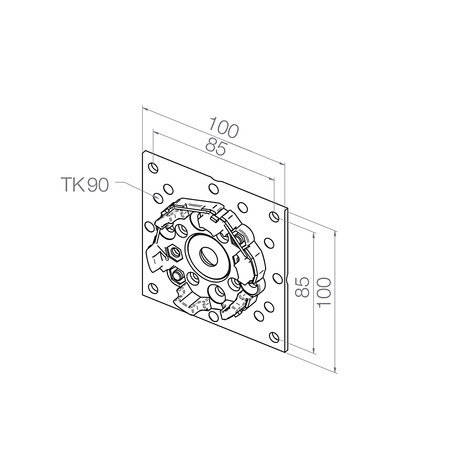

| ► Typ 1 | ► Typ 2 | ► Typ 3 |

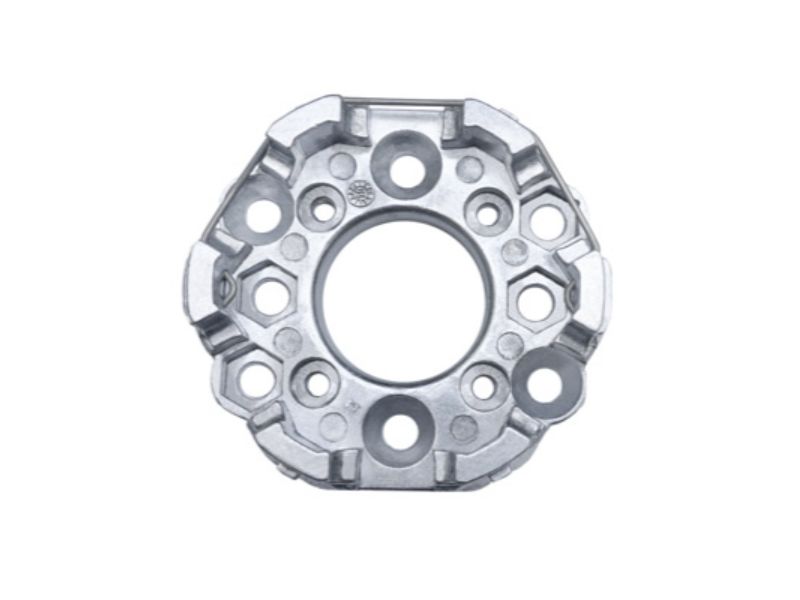

| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |

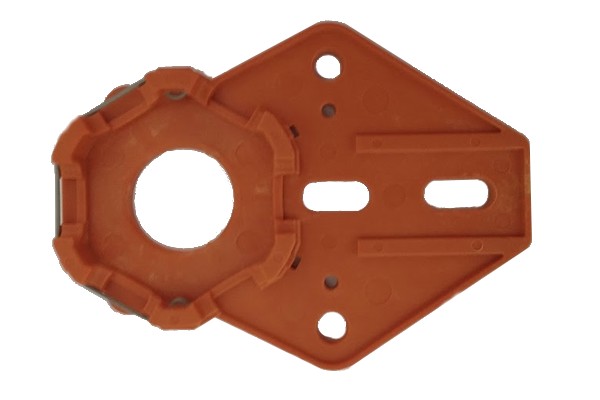

universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |

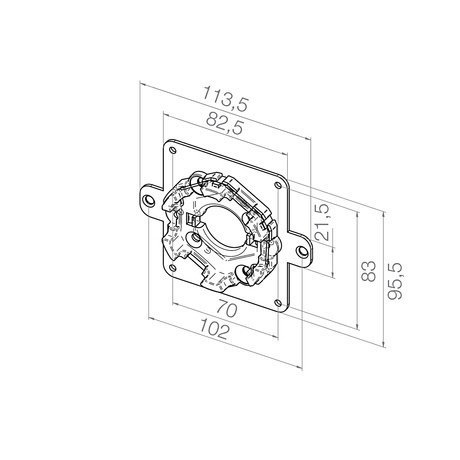

SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |

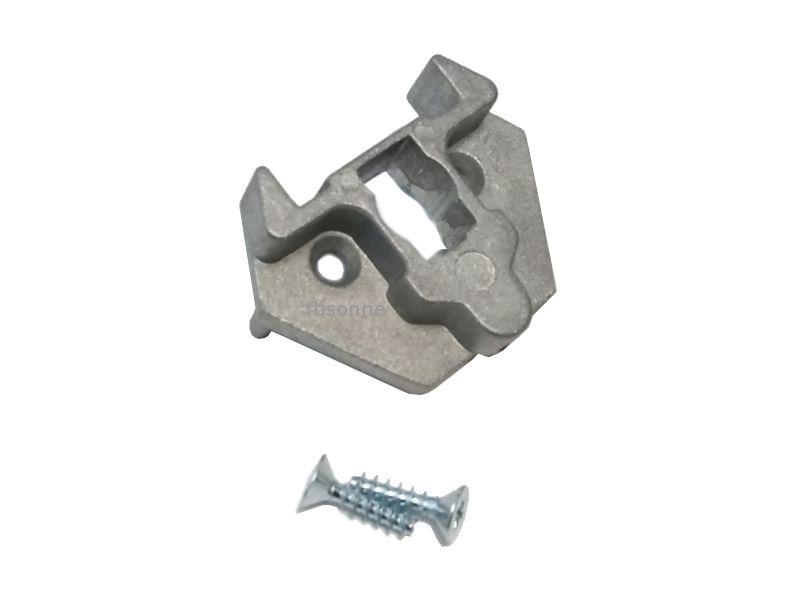

Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |

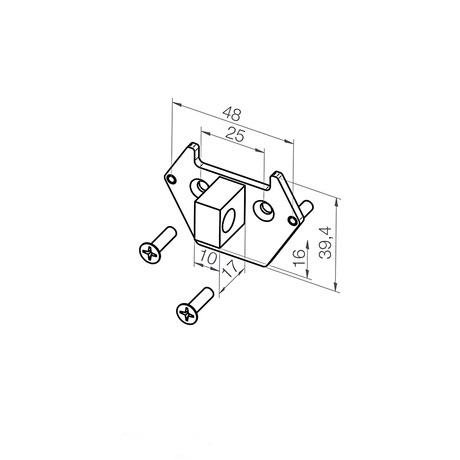

Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset Rollladen
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|

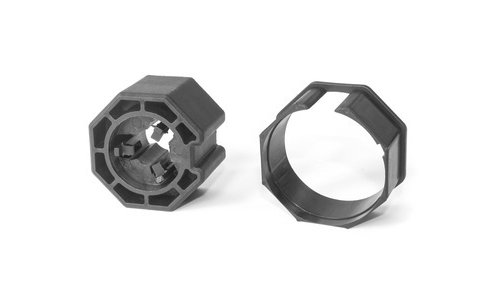

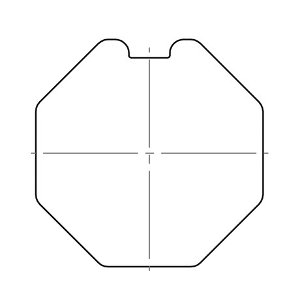

► SW 50 |

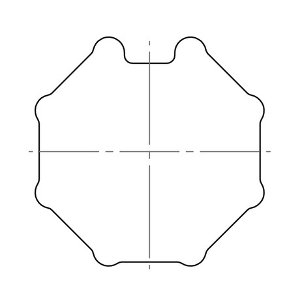

► SW 60 |

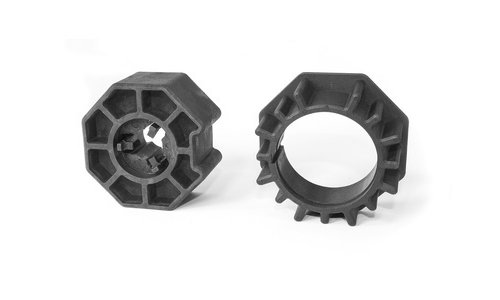

► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Adapterset Markise
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
|
► Typ 1 |

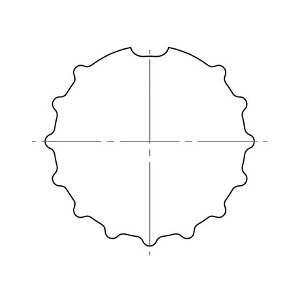

► Typ 2 |
||
 |
 |
||
| Art. Nr.: 230410001 | Art. Nr.: 230550001 | ||

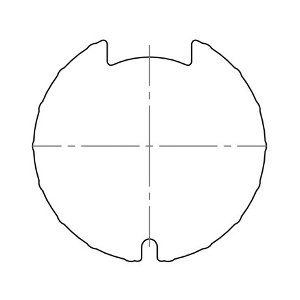

| ► Typ 3 Ø 62 x 0,6 mm, Deprat |

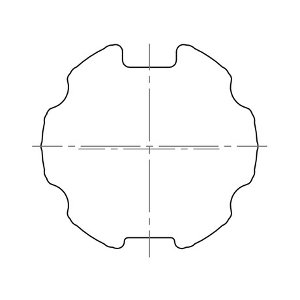

► Typ 4 Ø 63 x 1,0 mm |
||
 |
 |
||
| Art. Nr.: 230420001 | Art. Nr.: 230310001 | ||
| ► Typ 5 Ø 70 mm Rundrohr |

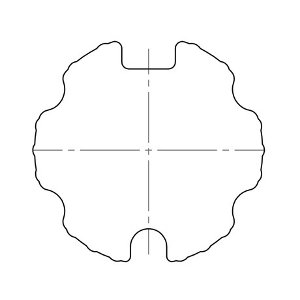

► Typ 6 Ø 70 mm Flachnut |
||
 |
 |
||
| Art. Nr.: 230180001 | Art. Nr.: 230200001 | ||
| ► Typ 7 Ø 70 mm |

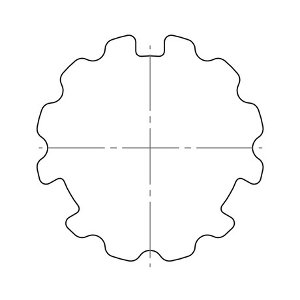

► Typ 8 Ø 71 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230650001 | Art. Nr.: 230540001 | ||

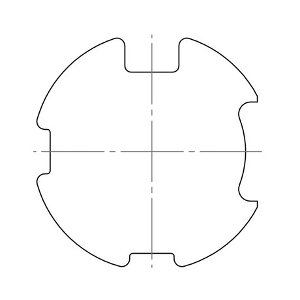

| ► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr |

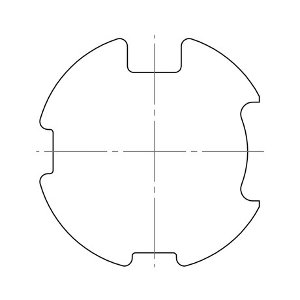

► Typ 10 Ø 78 x 1 mm, Rau |
||
 |
 |
||
| Art. Nr.: 230150001 | Art. Nr.: 230260001 | ||

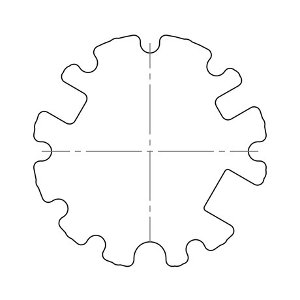

| ► Typ 11 Ø 78 x 1 mm, Döhner |

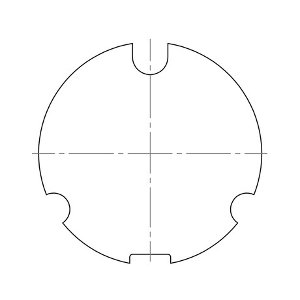

► Typ 12 Ø 85 x 1 mm |
||
 |
 |
||
| Art. Nr.: 230400001 | Art. Nr.: 230170001 | ||

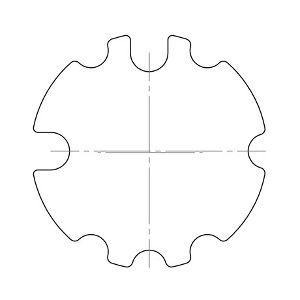

| ► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU |

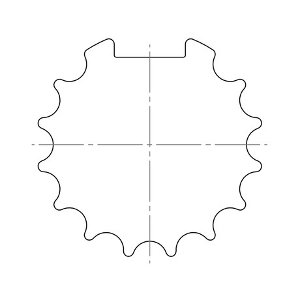

► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT |
||
 |
 |
||
| Art. Nr.: 230480001 | Art. Nr.: 230530001 | ||

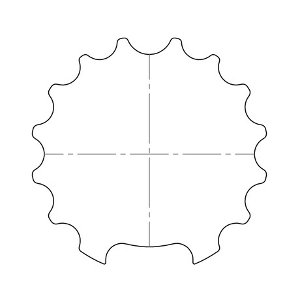

| ► Typ 15 Ø 90,5 x 1,25 mm, MHZ |

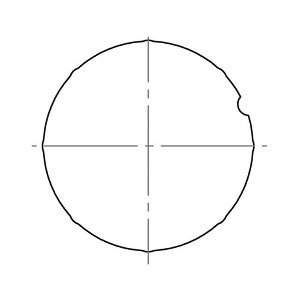

► Typ 16 Ø 50 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230580001 | Art. Nr.: 131162901 | ||

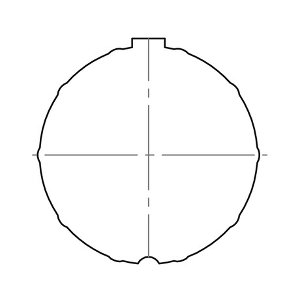

| ► Typ 17 Ø 50 x 1,5 mm, Siral |

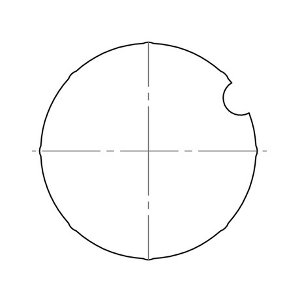

► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm |
||
 |
 |
||
| Art. Nr.: 131169901 | Art. Nr.: 230440001 | ||

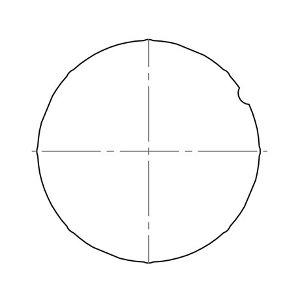

| ► Typ 19 Ø 63 x 1,5 mm |

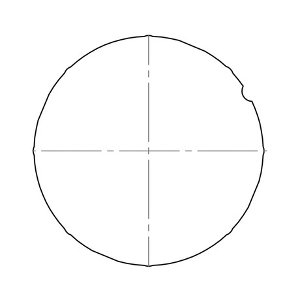

► Typ 20 Ø 70 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230450001 | Art. Nr.: 230460001 | ||
| ► Typ 21 Ø 83 x 1,5 mm |

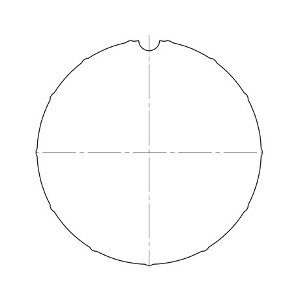

► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm |
||
 |
 |
||
| Art. Nr.: 230930001 | Art. Nr.: 230510001 | ||
| ► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm |
► Typ 24 Ø 50 mm, Soprofen |
||
 |
 |
||
| Art. Nr.: 230520001 | Art. Nr.: 131178501 | ||
| ► Typ 25 8-kant SW 50 |

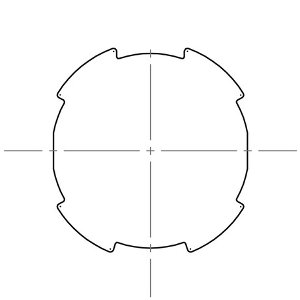

► Typ 26 Ø 53 mm, Deprat |
||
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 230910001 | ||
| ► Typ 27 Ø 54 mm, Zurflüh-Feller |

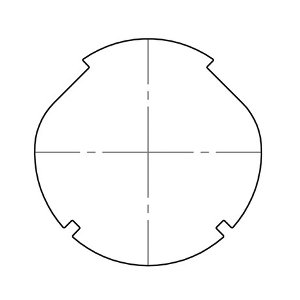

► Typ 28 Ø 55 mm, elero |
||
 |
 |
||
| Art. Nr.: 131161001 | Art. Nr.: 230390001 | ||

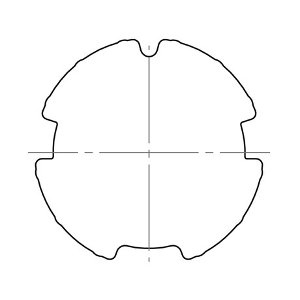

| ► Typ 29 Ø 58 mm, Alu, Termo, Perco |

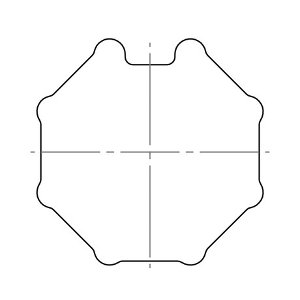

► Typ 30 8-kant SW 60, IMBAC |
||
 |
 |
||
| Art. Nr.: 230500001 | Art. Nr.: 230360001 | ||
| ► Typ 31 8-kant SW 60, Döhner, Selve |

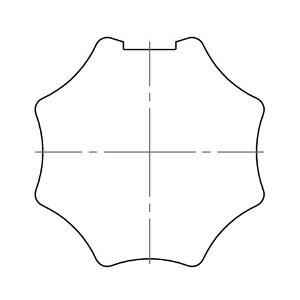

► Typ 32 8-kant SW 60, Bonfante |
||
 |
 |
||
| Art. Nr.: 233790001 | Art. Nr.: 230560001 | ||

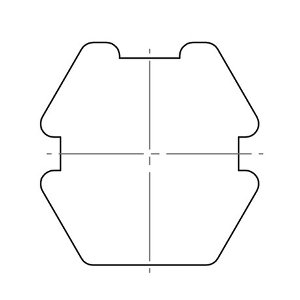

| ► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule |

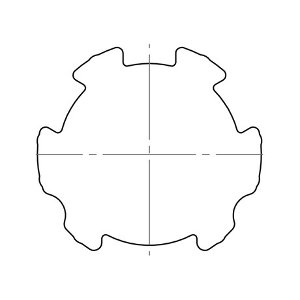

► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230470001 | Art. Nr.: 230490001 | ||

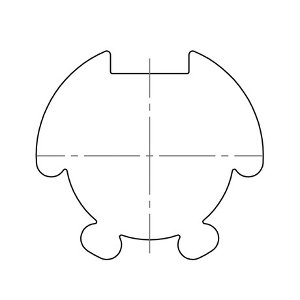

| ► Typ 35 Ø 62 mm, Le Profil, Krülland |

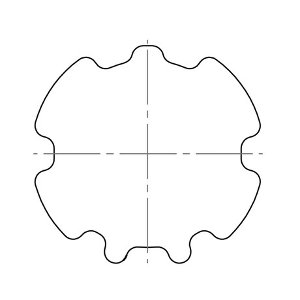

► Typ 36 Ø 64 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230430001 | Art. Nr.: 233800001 | ||

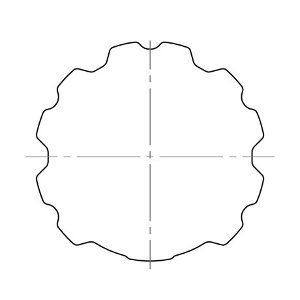

| ► Typ 37 Ø 65 mm, IMBAC, Eckermann |
► Typ 38 Ø 65 mm, Hoos |
||
 |
 |
||
| Art. Nr.: 230320001 | Art. Nr.: 230330001 | ||

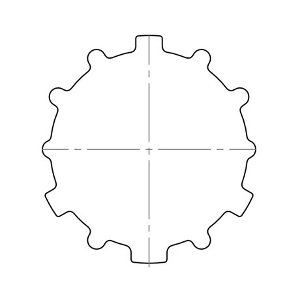

| ► Typ 39 Ø 67 x 1,5 mm, MHZ |

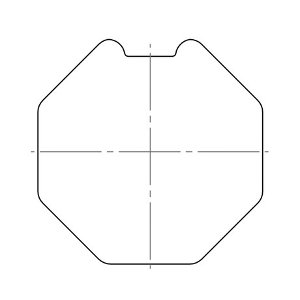

► Typ 40 8-kant SW 70, Selve |
||
 |
 |
||
| Art. Nr.: 30570001 | Art. Nr.: 230110001 | ||

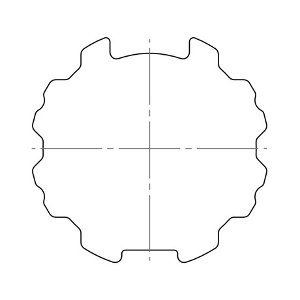

| ► Typ 41 Ø 76 x 1,2 mm, Wiral |

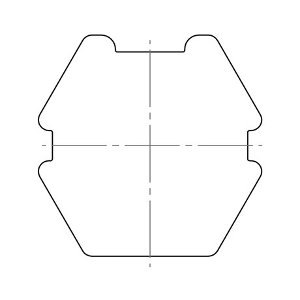

► Typ 42 6-kant x 75, Butzbach, Mäule |
||
 |
 |
||
| Art. Nr.: 230340001 | Art. Nr.: 230590001 | ||

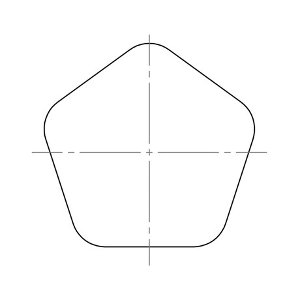

| ► Typ 43 5-kant, 78 Meimo |

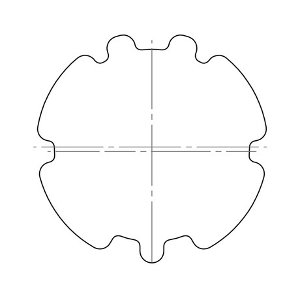

► Typ 44 Ø 80 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230900001 | Art. Nr.: 233820001 |
Datei
Bedienungsanleitung VariEco S/M/L
1.76 MB
Bedienungsanleitung für den Rohrantrieb VariEco S, M, L mit mechanischem Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Medium)
351.84 KB
elero Adapterprofile "RevoLine M" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
