Produktbeschreibung

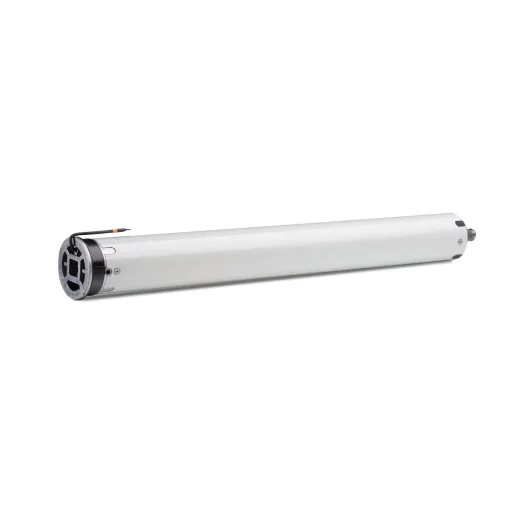

elero Rohrmotor RolTop L100-868 RH – Leistungsstarker Rollladenantrieb mit Behangschutz
Der elero RolTop L100‑868 RH ist ein Funk-Rollladenmotor mit 100 Nm Drehmoment und 11 U/min. Er verfügt über einen integrierten 868‑MHz Funkempfänger, intelligente Kraftmessung und Behangschutz, wodurch Rollläden sicher, leise und präzise bewegt werden. Ideal für mittelgroße Rollläden, einfach zu installieren und smart steuerbar.
Produktbesonderheiten des RolTop L100-868 RH
► Zuverlässiger Rohrmotor für Rollläden mit langlebiger Technik► Behangschutz (AUF/AB) zum Schutz von Rollladen und Motor
► Intelligente Kraftmessung
► Ruhiger, vibrationsarmer Lauf für hohen Wohnkomfort
► Einfache Montage und präzise Endlageneinstellung (Endlageneinstellung bei Erstinstallation mit Schalter möglich)
► Ideal zur Nachrüstung elektrischer Rollläden oder im Neubau
► Wichtig:
Vierkantbolzen 16 × 16. Art-Nr. 23 375.1501 (Nicht im Standard-Lieferumfang der RolTop L RH-Antriebe enthalten, jedoch notwendig für den Einbau des Antriebs)
| 40 Nm | 60 Nm | 80 Nm | 100 Nm | 120 Nm |
|---|---|---|---|---|
| RolTop L40-868 RH | RolTop L60-868 RH | RolTop L80-868 RH | RolTop L100-868 RH | RolTop L120-868 RH |
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x elero RolTop L100-868 RH Art.-Nr. 36 754.0001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolTop L100-868 RH |
|---|---|
| Drehmoment (Nm): | 100 |
| Geschwindigkeit (U/min): | 11 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 390 |
| Leistungsaufnahme (A): | 1,70 |
| Artikelnummer: | 367540001 |
| Abmessungen (C): | 593 mm |
| Abmessungen (D): | 576 mm |
| Rohrdurchmesser: | 58 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
|
Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501 |
Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501 |
Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501 |
 |
 |
 |
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
PDF zum Ausdrucken finden Sie >> HIER
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 220240001 | Art. Nr.: 220380001 | ||
| ► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat |
► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220230001 | Art. Nr.: 220250001 | ||
| ► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6 |
► Typ 6 Ø 70 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220260001 | Art. Nr.: 220270001 | ||
| ► Typ 7 Ø 98 x 2 mm, mit 4 x M6 |
► Typ 8 Ø 102 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220220001 | Art. Nr.: 220210001 | ||
| ► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6 |
► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220310001 | Art. Nr.: 220360001 | ||
| ► Typ 11 Ø 67 x 1,5 mm, MHZ |
► Typ 12 (8-kant) 8-kant, SW 70 Selve, Eckermann, Roma |
||
 |
 |
||
| Art. Nr.: 131170901 | Art. Nr.: 220200001 | ||
| ► Typ 13 (6-kant) 6-kant, 75 Butzbach, Mäule |
► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral |
||
 |
 |
||
| Art. Nr.: 220290001 | Art. Nr.: 220330001 | ||
| ► Typ 15 ZF 80, Zurflüh-Feller |
► Typ 16 (8-kant) 8-kant SW 102 x 2,0 mm Alulux |
||
 |
 |
||
| Art. Nr.: 220320001 | Art. Nr.: 220350001 | ||
| ► Typ 17 (6-kant) 6-kant, 85 Butzbach |
► Typ 18 (8-kant) 8-kant, SW 102 x 2,5 mm, Roma |
||
 |
 |
||
| Art. Nr.: 220370001 | Art. Nr.: 220280001 | ||
| ► Typ 19 Ø 128 x 1,5 mm, Alukon |
► Typ 20 (8-kant) 8-kant, SW 114 Heroal |
||
 |
 |
||
| Art. Nr.: 220340001 | Art. Nr.: 220300001 | ||
Datei
Bedienungsanleitung RolTop L-868 RH
2.86 MB
| Bedienungsanleitung für den Rohrantrieb RolTop L-868 RH mit elektronischen Endschalter Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Large)
228.82 KB
elero Adapterprofile "RevoLine L" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
