Produktbeschreibung

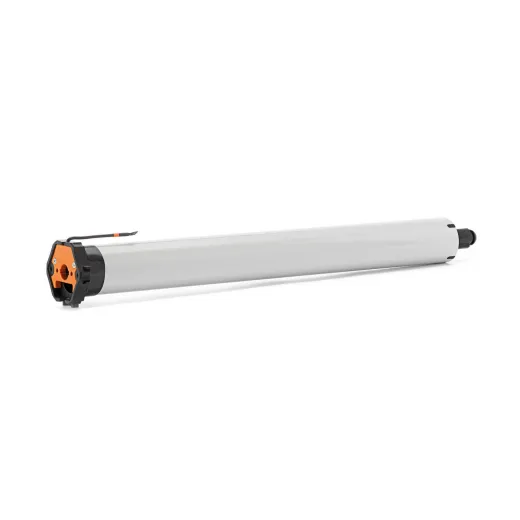

Der elero Plug & Play Funkantrieb RolTop/D+ M20-868 hat ein Drehmoment von 20 Nm. Die Drehzahl des RolTop/D+ M20-868 beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop/D+ M20-868 für Links- und Rechtseinbau geeignet. Eine Besonderheit des RolTop/D+ M20-868 ist seine verbaute geräuschlose Softbremse. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop/D+ M6-868 finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 30 Nm |
|---|---|---|---|
| RolTop/D+ M6-868 | RolTop/D+ M10-868 | RolTop/D+ M20-868 | RolTop/D+ M30-868 |
Produktbesonderheiten des RolTop/D+ M20-868
► Nur in Verbindung mit starren Wellenverbindern einsetzbar!► Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
► Endlagen über Handsender einstellbar
► geräuschlose Softbremse (bis 20 Nm)
► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  ¹ |
¹ |
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | ¹ |
¹ |
(¹) Plug & Play Motor, Endlagen sind selbslernend und müssen nicht programmiert werden.
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein
Im Lieferumfang enthalten sind:
1 x RolTop/D+ M20-868 Art. Nr.: 340340006Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolTop/D+ M20-868 |
|---|---|
| Drehmoment (Nm): | 20 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 200 |
| Leistungsaufnahme (A): | 0,90 |
| Artikelnummer: | 340340006 |
| Abmessungen (C): | 526 mm |
| Abmessungen (D): | 509,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe S finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |
universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |
SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |
Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |
Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Datei
Bedienungsanleitung RolTop/D+ S/M-868
2.37 MB
Bedienungsanleitung für den Plug & Play Rohrantrieb RolTop/D+ S-868, M-868 mit elektronische Endschalter und integriertem Funkempfänger
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
