Produktbeschreibung

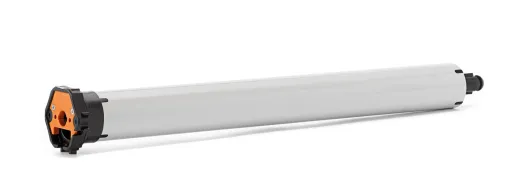

Der neue RolMotion M25 Antrieb von elero bringt Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt das optimierte Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm. Die Standarddrehzahl der RolMotion M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Weitere technische Daten zum RolMotion M25 finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 25 Nm |
|---|---|---|---|
| RolMotion M6 | RolMotion M10 | RolMotion M20 | RolMotion M25 |
Produktbesonderheiten des RolMotion M25
► geräuschlose Softbremse► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x RolMotion M25 Art. Nr.: 442410001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | RolMotion M25 |
|---|---|
| Drehmoment (Nm): | 30 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 253 |
| Leistungsaufnahme (A): | 1,10 |
| Artikelnummer: | 442410001 |
| Artikelnummer (alt): | - |
| Abmessungen (C): | 546 mm |
| Abmessungen (D): | 529 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |
universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |
SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |
Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |
Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Datei
Bedienungsanleitung RolMotion
2.6 MB
| Bedienungsanleitung für den Rohrantrieb RolMotion mit Standardlauf oder Flüstermodus Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Produktvideo YouTube / superleise Motion-Antriebe
Silent Motion – Der neue Standard in der Rollladen-Automatisierung
