Nice Era S Rohrmotor – Kompakter Rollladenmotor mit mechanischer Endlageneinstellung
Der Nice Era S Rohrmotor ist die ideale Lösung für kleine bis mittelgroße Rollläden und kompakte Anwendungen. Dank seiner schlanken Baugröße von nur 35 mm eignet sich der Rohrmotor perfekt für enge Wellen und platzsparende Montagen. Die mechanische Endlageneinstellung ermöglicht eine einfache und präzise Einstellung der oberen und unteren Endpunkte.
Der Nice Era S überzeugt durch seine leise Laufleistung, die kompakte Bauform sowie die einfache Montage. Durch die doppelte Isolierung wird kein zusätzlicher Schutzleiter benötigt, was die Installation besonders unkompliziert macht. Der Motor ist in verschiedenen Drehmomentvarianten von 3 Nm bis 13 Nm erhältlich und deckt damit zahlreiche Einsatzbereiche im Rollladen- und Sonnenschutzbereich ab.
Produktmerkmale des Nice Era S 1311
- Rohrmotor mit mechanischer Endlageneinstellung
- Ideal für Rollläden und kompakte Anwendungen
- Baugröße Ø 35 mm
- Leiser und zuverlässiger Betrieb
- Einfache Endpunkteinstellung über mechanische Endschalter
- Doppelte Isolierung – kein Schutzleiter erforderlich
- Kompakte Bauweise
- Geeignet für SW40 Achtkantwellen
- Einfache Montage durch innovatives Einrastsystem
Vorteile des Nice Era S Rohrmotors
Der Nice Era S eignet sich besonders für Modernisierungen und Neuinstallationen im Rollladenbereich. Durch die kompakte Bauform passt der Motor auch in kleinere Wellen und ermöglicht einen ruhigen Lauf bei gleichzeitig hoher Zuverlässigkeit. Die einfache mechanische Einstellung sorgt für eine schnelle Inbetriebnahme ohne komplizierte Programmierung.
Der Nice Era S Rohrmotor bietet eine zuverlässige, kompakte und langlebige Lösung für moderne Rollladenanlagen und überzeugt durch einfache Montage sowie präzise mechanische Endlageneinstellung.
| 6 Nm | 10 Nm | 13 Nm |
|---|---|---|
| Era S 611 | Era S 1011 | Era S 1311 |
Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.
Produktbesonderheiten des Era S 1311
► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x Era S 1311 Art. Nr.: ES1311Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
| Motorbezeichnung: | E S 1311 |
|---|---|
| Drehmoment (Nm): | 13 |
| Geschwindigkeit (U/min): | 11 |
| Angehobenes Gewicht in kg (SW40) | 25 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 140 |
| Leistungsaufnahme (A): | 0,55 |
| Abmessungen (L): | 402 mm |
| Rohrdurchmesser: | 35 |
| Schutzart: | IP 44 |
| Anschlusskabel fest, 2adrig: | 2,5 Meter |
► Typ 1 |

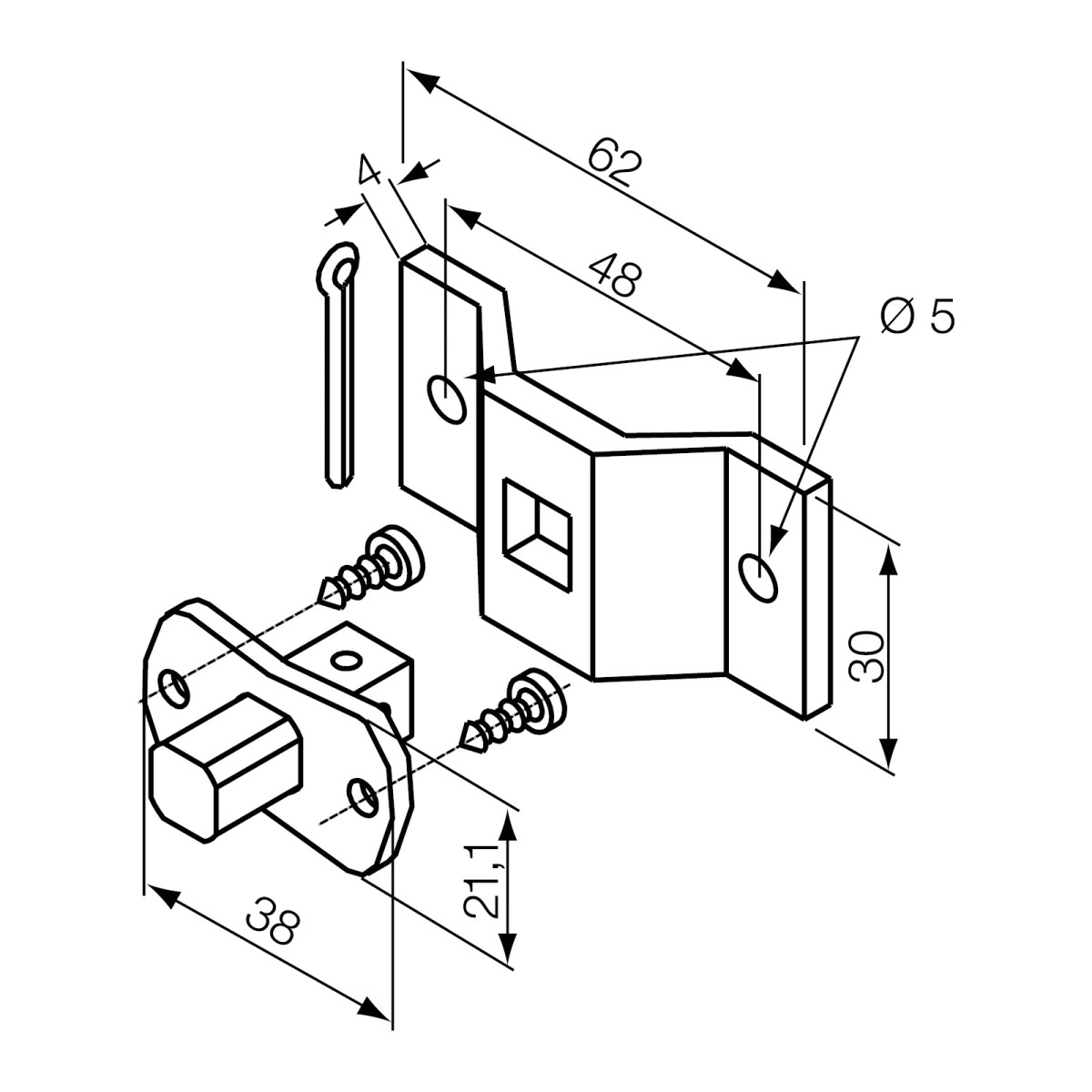

| Vierkantbolzen 10 mm und Bügel Art. Nr.: 523.10012 |
 |
► Typ 2 |
| Kunststoffhalterung mit Einrastung Art. Nr.: 523.10014/525.10052 |
 |
Ein Adapterset für Rollladen- und Markisenmotoren sorgt für die sichere Verbindung zwischen Rohrmotor und Welle. Es besteht aus einem Adapterring und Mitnehmer, die exakt auf den jeweiligen Motor und die verwendete Wellenform abgestimmt sind. Nur mit dem passenden Adapterset kann die Kraft des Motors zuverlässig auf den Rollladen oder die Markise übertragen werden.
|
► Typ 1 ZF45 |
► Typ 2 Ø 40 x 1 mm |
|||
 |
 |
|||
| Art. Nr.: 503.24500 | Art. Nr.: 503.24000 | |||
| ► Typ 3 Ø 40 x 1,5 mm |
► Typ 4 Ø 44 x 3,5 mm |
|||
 |
 |
|||
| Art. Nr.: 513.24015 | Art. Nr.: 503.24115 | |||

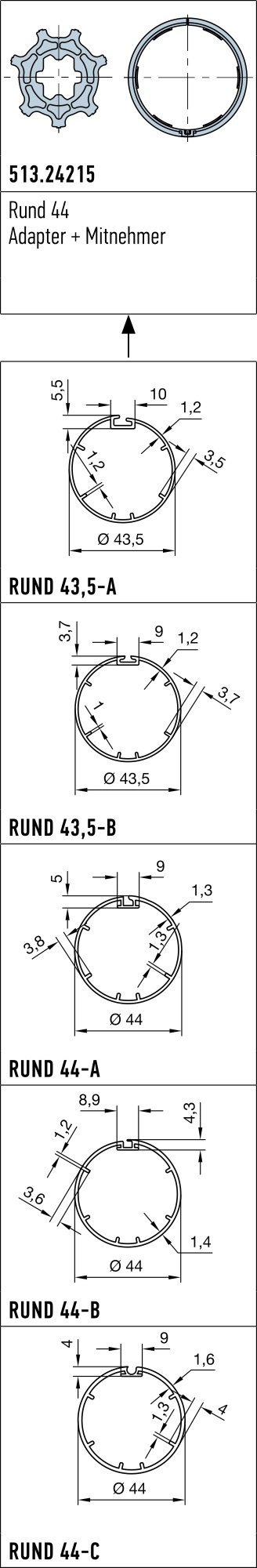

| ► Typ 5 Ø 44 mm |
► Typ 6 Rund mit Verrippung |
|||
 |
 |
|||
| Art. Nr.: 513.24215 | Art. Nr.: 503.24315 | |||
| ► Typ 7 Ø 44,5 x 1,5 mm |
► Typ 8 Ø 45 x 4,5 mm |
|||
 |
 |
|||
| Art. Nr.: 513.24415 | Art. Nr.: 513.24515 | |||
| ► Typ 9 Nut 45 x 4 mm |
► Typ 10 Rund Ø 50 x 1,5 mm |
|||
 |
 |
|||
| Art. Nr.: 503.24615 | Art. Nr.: 503.25000 | |||
| ► Typ 11 Rund Ø 50 mm |
► Typ 12 Rund Ø 45 mm, Acmeda |
|||
 |
 |
|||
| Art. Nr.: 503.25001 | Art. Nr.: 503.25003 | |||
| ► Typ 13 Nut 50 x 2 mm |
► Typ 14 Nut 53 x 1,5 mm |
|||
 |
 |
|||
| Art. Nr.: 503.15000 | Art. Nr.: 503.15300 | |||
| ► Typ 15 Nut 53 x 2 mm |
► Typ 16 Rund 60 x 2 mm |
|||
 |
 |
|||
| Art. Nr.: 503.15301 | Art. Nr.: 503.26000 | |||
| ► Typ 17 Rund Ø 63 x 1,5 mm |
► Typ 18 Oval mit Nut 61-64 x 1,5 mm |
|||
 |
 |
|||
| Art. Nr.: 503.26200 | Art. Nr.: 503.26201 | |||
Bedienungsanleitung für den Rohrantrieb Era S, M, L mit mechanischem Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
