Produktbeschreibung
Die Funk-Version des SunTop S5/30-868 ist speziell für den Betrieb von verschiedenen Arten von textilem Sonnenschutz geeignet. Der Sonnenschutzantrieb hat ein Drehmoment von 5 Nm und seine Drehzahl beträgt 30 Upm. Er kann in Wellen ab einem Durchmesser von 35 mm verbaut werden. Dieser Sonnenschutzantrieb verfügt auch über eine intelligente Kraftmessung sowie Blockiererkennung. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle SunTop Antriebe ist auch der SunTop S5/30-868 für Links- und Rechtseinbau geeignet. Adaptersets der alten Baureihe T8 können mit diesen Motoren nicht verwendet werden. Weitere technische Daten zum SunTop S5/30-868 finden Sie in der Bedienungsanleitung unter Downloads.
| 5 Nm | 7 Nm |
|---|---|
| SunTop S5/30-868 | SunTop S7/30-868 (FL) |
(FL) = Flachbremse
Produktbesonderheiten des SunTop S5/30-868
► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)► intelligente Kraftmessung
► Blockiererkennung
► Schnellläufer (30 U/Min)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x elero SunTop S5/30-868 Art. Nr.: 307320006Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
| Motorbezeichnung: | SunTop S5/30-868 |
|---|---|
| Drehmoment (Nm): | 5 |
| Geschwindigkeit (U/min): | 30 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 168 |
| Leistungsaufnahme (A): | 0,73 |
| Softbremse: | |
| Artikelnummer: | 307320006 |

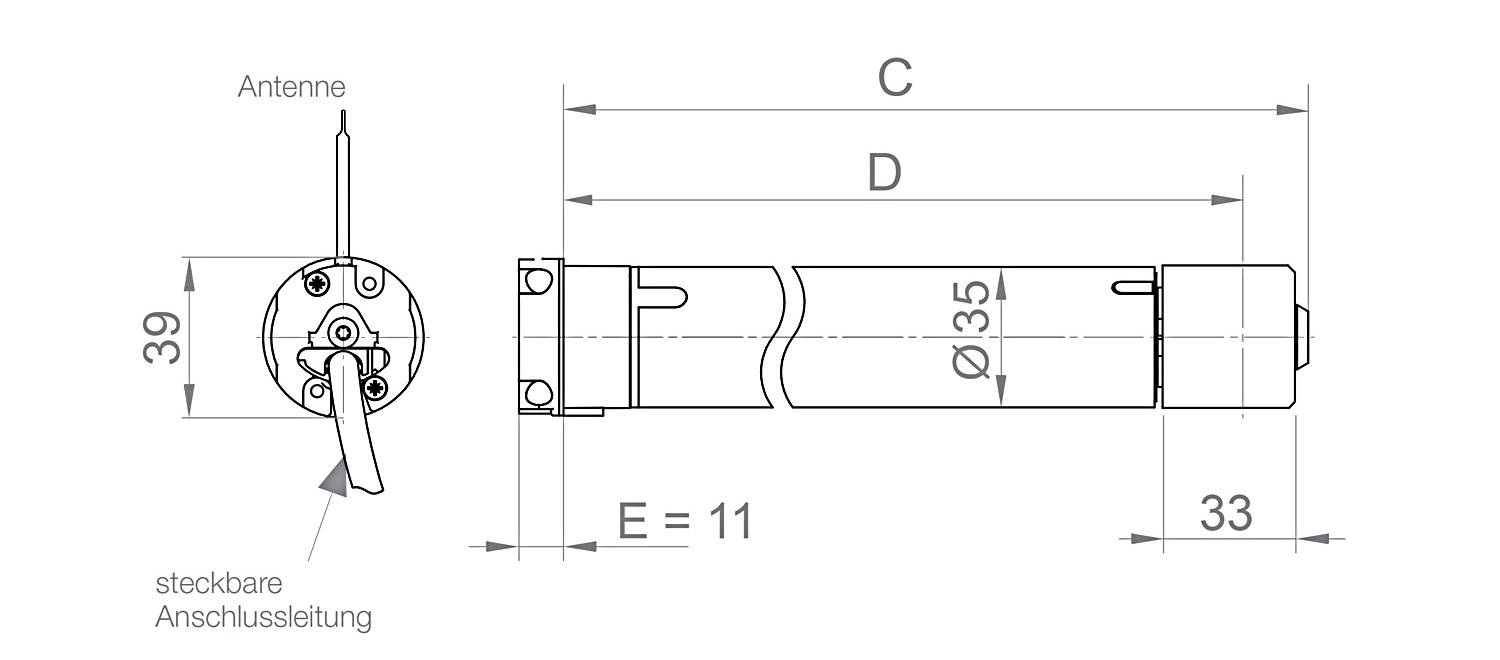

| Abmessungen (C): | 534 mm |
| Abmessungen (D): | 517,5 mm |
| Rohrdurchmesser: | 35 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | 2 Meter |
► Typ 1 |
|
| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Art. Nr.: 231080001 | Art. Nr.: 990007401 |
 |
 |
► Typ 2 |
|
| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Art. Nr.: 233220001 | Art. Nr.: 990007401 |
 |
 |
► Typ 3 |
|
| Adapter 10 x 10 mm (Vierkant) (Wenn Motorlager bauseits schon vorhanden) |
Art. Nr.: 220400001 |
 |
 |
PDF zum Ausdrucken finden Sie HIER
|
► Typ 1 Ø 52 x 1,5 mm |
► Typ 2 Ø 63 x 1 mm |
||
 |
 |
||
| Art. Nr.: 220170001 | Art. Nr.: 220040001 | ||
| ► Typ 3 Ø 40 x 1 mm / Ø 42 x 2 mm |
► Typ 4 Ø 40 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 220110001 | Art. Nr.: 220090001 | ||
| ► Typ 5 Ø 38 x 1 mm / Ø 40 x 2 mm |
► Typ 6 Ø 42 x 1 mm |
||
 |
|
||
| Art. Nr.: 131190601 | Art. Nr.: 220150001 | ||
| ► Typ 7 Ø 50 x 1,5 mm |
► Typ 8 Ø 50 x 2 mm |
||
 |
|
||
| Art. Nr.: 220710001 | Art. Nr.: 220160001 | ||
| ► Typ 9 8-kant, SW 40 |
► Typ 10 Ø 42 mm, Silent Gliss |
||
 |
 |
||
| Art. Nr.: 220100001 | Art. Nr.: 230970001 | ||
| ► Typ 11 Ø 42 x 2 mm, Bautex |
► Typ 12 Ø 43,5 mm / Ø 44 mm, Acmenda |
||
 |
 |
||
| Art. Nr.: 220130001 | Art. Nr.: 220180001 | ||
| ► Typ 13 Ø 45 mm, Zurflüh-Feller |
► Typ 14 Ø 47 mm, Alu. (TR) |
||
 |
 |
||
| Art. Nr.: 220140001 | Art. Nr.: 220680001 | ||
| ► Typ 15 Ø 48 mm, GHC, AXE |
► Typ 16 8-kant, SW 50 |
||
 |
 |
||
| Art. Nr.: 220020001 | Art. Nr.: 220060001 | ||
| ► Typ 17 Ø 50 x 1,5 mm, Siral |
► Typ 18 Ø 50 mm, ALU |
||
 |
 |
||
| Art. Nr.: 220070001 | Art. Nr.: 220120001 | ||
| ► Typ 19 Ø 54 x 0,5 mm, Zurflüh-Feller |
► Typ 20 8-kant, SW 60 |
||
 |
 |
||
| Art. Nr.: 220080001 | Art. Nr.: 220050001 |
Datei
Bedienungsanleitung SunTop S-868
1.34 MB
| Bedienungsanleitung für den Rohrantrieb SunTop S-868 mit elektronischen Endschalter und integriertem Funkempfänger Kategorie: Rohrantriebe Downloadsprache: Deutsch |
 |
| QR-Code mit Link zu dieser Nutzerinformation |
Drehmoment berechnen mit elero
Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
PDF für elero Adapterset (Baureihe Small)
414.23 KB
elero Adapterprofile "RevoLine M" im Maßstab 1 : 1
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
