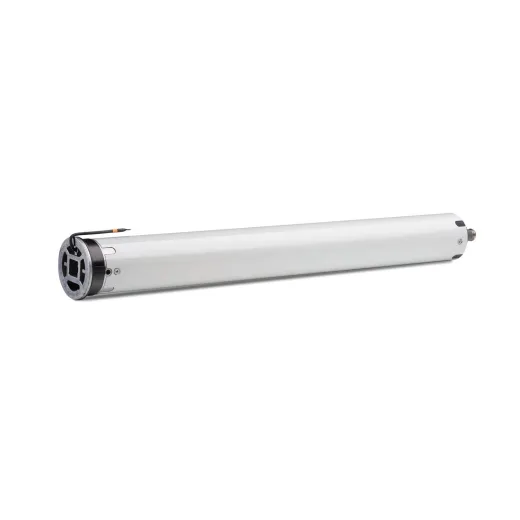

elero SunTop L100-868 RH – Funk-Rohrantrieb für Markisen (100 Nm)
Leistungsstarker Markisenmotor mit moderner Funksteuerung
Der elero SunTop L100-868 RH ist ein hochwertiger Funk-Rohrantrieb mit 100 Nm Drehmoment, entwickelt für die zuverlässige Automatisierung von Markisen und textilem Sonnenschutz. Dank integrierter 868-MHz-Funktechnologie ermöglicht der Motor eine komfortable, kabellose Steuerung per Handsender oder Funksystem – ideal für Neuinstallationen und Nachrüstungen ohne aufwendige Verkabelung.
Die intelligente Antriebstechnik mit elektronischer Endlageneinstellung, Hindernis- und Blockiererkennung sowie robuster Bauweise sorgt für langlebigen Betrieb, erhöhten Schutz der Markisenanlage und maximalen Bedienkomfort im Alltag.
Adaptersets der alten Motoren-Baureihe T11 können mit diesen aktuellen SunTop L RH Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T11 durch den aktuellen SunTop L-868 RH ersetzen möchten. Weitere technische Daten zum SunTop L100-868 RH finden Sie in der Bedienungsanleitung unter Downloads.
| 40 Nm | 60 Nm | 80 Nm | 100 Nm | 120 Nm |
|---|---|---|---|---|
| SunTop L40-868 RH | SunTop L60-868 RH | SunTop L80-868 RH | SunTop L100-868 RH | SunTop L120-868 RH |
Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.
Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise – der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.
Produktbesonderheiten des SunTop L100-868 RH
► Intelligente Kraftmessung► Wichtig:
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Endlagen, sind wie folgt programmierbar
- obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
- obere Endlage / frei einstellbar | untere Endlage / auf Anschlago
- obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
- obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x elero SunTop L100-868 RH Art. Nr.: 362540001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
| Motorbezeichnung: | SunTop L100-868 RH |
|---|---|
| Drehmoment (Nm): | 100 |
| Geschwindigkeit (U/min): | 11 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 390 |
| Leistungsaufnahme (A): | 1,70 |
| Artikelnummer: | 362540001 |
| Abmessungen (C): | 593 mm |
| Abmessungen (D): | 576 mm |
| Rohrdurchmesser: | 58 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
|
Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501 |
Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501 |
Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501 |
 |
 |
 |
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
PDF zum Ausdrucken finden Sie >> HIER
|
► Typ 1 |
► Typ 2 |
||
 |
  |
||
| Art. Nr.: 220240001 | Art. Nr.: 220380001 | ||
| ► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat |
► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220230001 | Art. Nr.: 220250001 | ||
| ► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6 |
► Typ 6 Ø 70 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220260001 | Art. Nr.: 220270001 | ||
| ► Typ 7 Ø 98 x 2 mm, mit 4 x M6 |
► Typ 8 Ø 102 x 2 mm, mit 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220220001 | Art. Nr.: 220210001 | ||
| ► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6 |
► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6 |
||
 |
 |
||
| Art. Nr.: 220310001 | Art. Nr.: 220360001 | ||
| ► Typ 11 Ø 67 x 1,5 mm, MHZ |
► Typ 12 (8-kant) 8-kant, SW 70 Selve, Eckermann, Roma |
||
 |
 |
||
| Art. Nr.: 131170901 | Art. Nr.: 220200001 | ||
| ► Typ 13 (6-kant) 6-kant, 75 Butzbach, Mäule |
► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral |
||
 |
 |
||
| Art. Nr.: 220290001 | Art. Nr.: 220330001 | ||
| ► Typ 15 ZF 80, Zurflüh-Feller |
► Typ 16 (8-kant) 8-kant SW 102 x 2,0 mm Alulux |
||
 |
 |
||
| Art. Nr.: 220320001 | Art. Nr.: 220350001 | ||
| ► Typ 17 (6-kant) 6-kant, 85 Butzbach |
► Typ 18 (8-kant) 8-kant, SW 102 x 2,5 mm, Roma |
||
 |
 |
||
| Art. Nr.: 220370001 | Art. Nr.: 220280001 | ||
| ► Typ 19 Ø 128 x 1,5 mm, Alukon |
► Typ 20 (8-kant) 8-kant, SW 114 Heroal |
||
 |
 |
||
| Art. Nr.: 220340001 | Art. Nr.: 220300001 | ||
Betriebs- und Montageanleitung für den Funk-Markisenantrieb SunTop L-868 RH mit elektronischen Endschalter
Kategorie: Rohrantriebe
Downloadsprache: Deutsch
Artikelnummer: 138207401
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
Beim Ausdrucken bitte Originalgröße beibehalten um 1 : 1 Maßstab beizubehalten.
