Startseite Motoren Motore für Jalousie elero elero Jalousieantrieb mechanisch elero JA e JA 06 e
elero

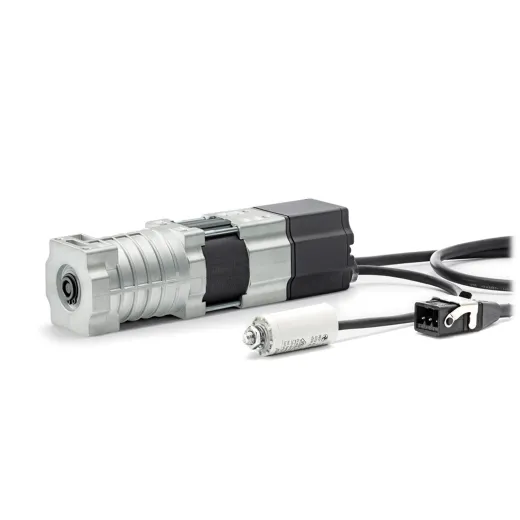

elero JA 06 e / 6 Nm

elero
Art.Nr.: 350220002
GTIN/EAN: 4016684007361
HAN: 35 022.0002
JA 06 e
JA 06 e
JA 06 e
6-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163003501
6-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001301
Kupplung Typ 3 / 6-kant 9,00 mm / Art. Nr.: 163001401
Kupplung Typ 4 / 4-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163008901
Kupplung Typ 5 / 4-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001001
Kupplung Typ 6 / 4-kant 9,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001101
Kupplung Typ 7 / Nutrohr Ø 12,0 mm, mit Bohrung 3,3 / Art. Nr.: 163001501
Kupplung Typ 8 / 6-kant 7,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001202
Kupplung Typ 9 / 4-kant 7,0 mm, kurz, mit Gewinde M4 / Art. Nr.: 163008502
Kupplung Typ 10 / 4-kant 10,0 mm, kurz, mit Bohrung 3,3 mm / Art. Nr.: 163002402
Kupplung Typ 11 / 4-kant 12,0 mm, kurz, mit Bohrung 3,3 mm / Art. Nr.: 163000702
Kupplung Typ 12 / Nutrohr Ø 14,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001602
Hirschmannkupplung STAK3 / 137015301
Auflaufpilz Rechtseinbau Art. Nr.: 262003601
JA 06 e
JA 06 e
JA 06 e
6-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163003501
6-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001301
Kupplung Typ 3 / 6-kant 9,00 mm / Art. Nr.: 163001401
Kupplung Typ 4 / 4-kant 6,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163008901
Kupplung Typ 5 / 4-kant 8,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001001
Kupplung Typ 6 / 4-kant 9,0 mm, mit Bohrung 3,3 mm / Art. Nr.: 163001101
Kupplung Typ 7 / Nutrohr Ø 12,0 mm, mit Bohrung 3,3 / Art. Nr.: 163001501
Kupplung Typ 8 / 6-kant 7,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001202
Kupplung Typ 9 / 4-kant 7,0 mm, kurz, mit Gewinde M4 / Art. Nr.: 163008502
Kupplung Typ 10 / 4-kant 10,0 mm, kurz, mit Bohrung 3,3 mm / Art. Nr.: 163002402
Kupplung Typ 11 / 4-kant 12,0 mm, kurz, mit Bohrung 3,3 mm / Art. Nr.: 163000702
Kupplung Typ 12 / Nutrohr Ø 14,0 mm, kurz, mit Bohrung 3,3 / Art. Nr.: 163001602
Hirschmannkupplung STAK3 / 137015301
Auflaufpilz Rechtseinbau Art. Nr.: 262003601
Lieferzeit: 5 - 7 Werktage
ab 183,72 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Kupplungen
Hirschmann
Auflaufpilz Rechts
In den Warenkorb
  • Produktbeschreibung
  • Kupplungen
  • Zubehör
  • Eigenschaften
  • Downloads
  • Hersteller Informationen
Produktbeschreibung
Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Dieser Antrieb hat 6 Nm Drehmoment, einen einseitigen Abtrieb (nur für Rechtseinbau) und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle. Weitere technische Daten zum JA 06 e finden Sie HIER.


Rechtseinbau

Rechtseinbau (Sicht von Gebäude Außenfassade nach innen):
Kabelauslass und Stirnseite mit Bedruckung befinden sich rechts
Einstelltaster orange = AUF, Einstelltaster weiß = AB.


Produktbesonderheiten des JA 06 e

► werkseitig für Rechtseinbau vorbereitet, mit unterer Endlage voreingestellt
► einseitiger Antrieb
► Kondensator außenliegend
► elektromagnetische Bremse
► Endlagen über Drucktasten einstellbar (obere Endlage auch über Auflaufpilz schaltbar)

Endlageneinstellung des JA 06 e

 Jalousie (Oben/unten)
 Endlage oben Endlage unten
 Mit Drucktaste am Motor (mechanisch) yes yes
 Mit Handsender
 Automatische Abschaltung yes ¹
 Mit Programmierkabel
(¹) über Auflaufpilz am Motor




Technische Daten JA e

Motorbezeichnung: JA 06 e
Drehmoment (Nm): 6
Abtrieb: beidseitig
Geschwindigkeit (U/min): 26
Endschalterbereich (Umdreh.): 85
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 115
Leistungsaufnahme (A): 0,50
Artikelnummer: 350220002

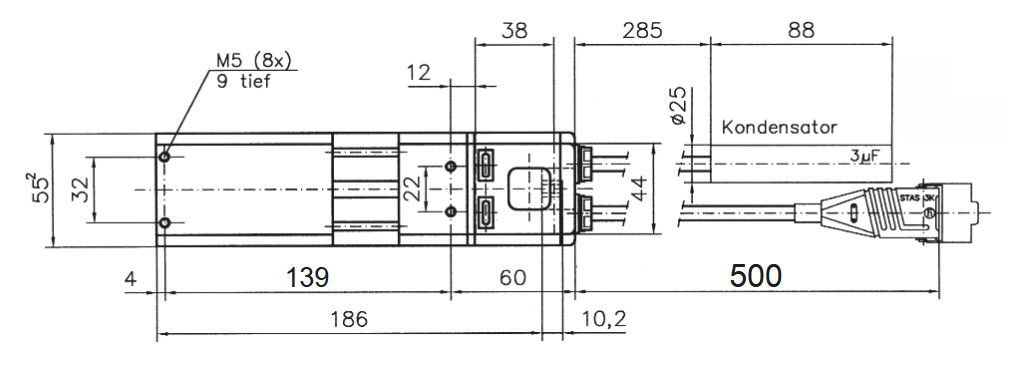

Abmessungen: siehe Abbildung unten
Gesamtlänge: 202 mm
Laufzeit (min): 5
Schutzart: IP 44
Anschlusskabel, halogenfrei: 0,8 m
mit Hirschmann-Stecker



Im Lieferumfang enthalten sind:

1 x elero JA 06dk Art. Nr.: 350520003

Optionale Produkte wie Kupplungen, Auflaufpilze, Pilzverlängerungen oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

Artikeldatenblatt drucken
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.

Die gewünschte Kupplung mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Kupplungen und Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

► Typ 1



► Typ 2



► Typ 3
6-kant 6,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163003501		   6-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001301		   6-kant 9,00 mm
Art. Nr.: 163001401


► Typ 4



► Typ 5



► Typ 6
4-kant 6,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163008901		   4-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001001		   4-kant 9,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001101


► Typ 7



► Typ 8



► Typ 9
Nutrohr Ø 12,0 mm, mit Bohrung 3,3
Art. Nr.: 163001501		   6-kant 7,0 mm, kurz, mit Bohrung 3,3
Art. Nr.: 163001202		   4-kant 7,0 mm, kurz, mit Gewinde M4
Art. Nr.: 163008502


► Typ 10



► Typ 11



► Typ 12
4-kant 10,0 mm, kurz, mit Bohrung 3,3 mm
Art. Nr.: 163002402		   4-kant 12,0 mm, kurz, mit Bohrung 3,3 mm
Art. Nr.: 163000702		   Nutrohr Ø 14,0 mm, kurz, mit Bohrung 3,3
Art. Nr.: 163001602






Das benötigte Zubehör bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weiteres Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

Auflaufpilz orange (Rechts)



Hirschmann-Kupplung (STAK3)
Art. Nr.: 262003601   Art. Nr.: 137015301

Produkteigenschaften
Produktkategorie : Jalousie-Antrieb Motoren Für Jalousien und Raffstoren.
Verwendung : Jalousie, Raffstore
Drehmoment (Nm) : 6 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : fest angeschlossen
Steuerungsart : kabelgebunden
Datei
Bedienungsanleitung JA dk, JA Soft. e 316.44 KB Download

Bedienungsanleitung für den Jalousieantrieb JA dk, Soft, e mit mechanischem Endschalter
Kategorie: Jalousieantrieb
Downloadsprache: Deutsch
Drehmoment berechnen mit elero Ansehen Elero Antriebsberechnungsprogramm für Rollladen, Markise, Rollo, Jalousie und Rolltor.
Finden Sie mit dem Online-Programm den passenden Antrieb für jede Einbausituation.
