VariEco M40
Art.Nr.: 349510101

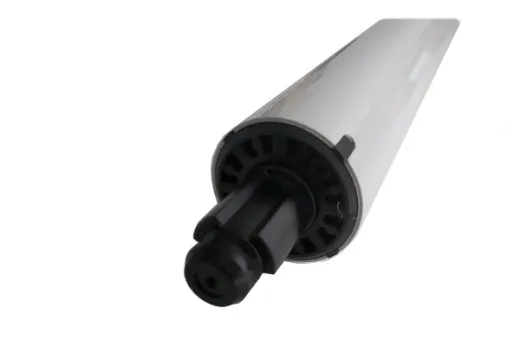

Der elero VariEco M40 hat ein Drehmoment von 40 Nm. Die Drehzahl des VariEco M40 M-Antriebe beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle VariEco Antriebe ist auch der VariEco M40 für Links- und Rechtseinbau geeignet. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen VariEco ersetzen möchten. Weitere technische Daten zum VariEco M40 finden Sie auch in der Bedienungsanleitung unter Downloads.
| 10 Nm | 20 Nm | 30 Nm | 40 Nm | 50 Nm | 7 Nm * | 12 Nm * |
|---|---|---|---|---|---|---|
| VariEco M10 | VariEco M20 | VariEco M30 | VariEco M40 | VariEco M50 | VariEco M7/23 | VariEco M12/23 |
* Schnellläufer mit 23 U/min
Produktbesonderheiten des VariEco M40
► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x VariEco M40 Art. Nr.: 349510101Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | VariEco M40 |
|---|---|
| Drehmoment (Nm): | 40 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 270 |
| Leistungsaufnahme (A): | 1,20 |
| Artikelnummer: | 349510101 |
| Abmessungen (C): | 557 mm |
| Abmessungen (D): | 540,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |

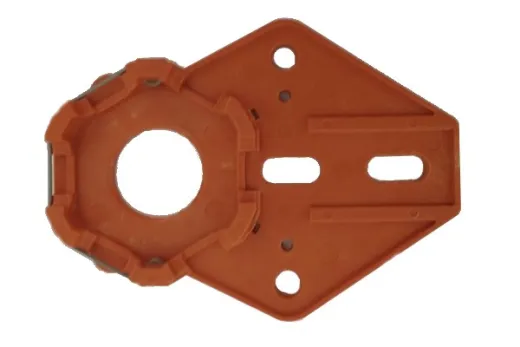

universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |
SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |

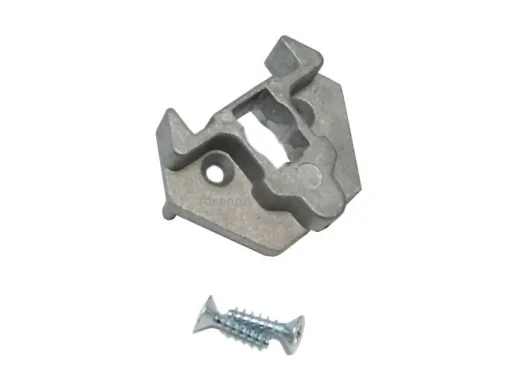

Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |
Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset Rollladen
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |

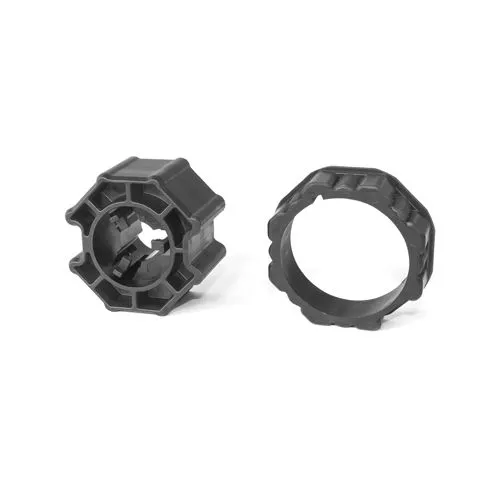

► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Adapterset Markise
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 230410001 | Art. Nr.: 230550001 | ||
| ► Typ 3 Ø 62 x 0,6 mm, Deprat |
► Typ 4 Ø 63 x 1,0 mm |
||
 |
 |
||
| Art. Nr.: 230420001 | Art. Nr.: 230310001 | ||
| ► Typ 5 Ø 70 mm Rundrohr |
► Typ 6 Ø 70 mm Flachnut |
||
 |
 |
||
| Art. Nr.: 230180001 | Art. Nr.: 230200001 | ||
| ► Typ 7 Ø 70 mm |
► Typ 8 Ø 71 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230650001 | Art. Nr.: 230540001 | ||
| ► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr |
► Typ 10 Ø 78 x 1 mm, Rau |
||
 |
 |
||
| Art. Nr.: 230150001 | Art. Nr.: 230260001 | ||
| ► Typ 11 Ø 78 x 1 mm, Döhner |
► Typ 12 Ø 85 x 1 mm |
||
 |
 |
||
| Art. Nr.: 230400001 | Art. Nr.: 230170001 | ||
| ► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU |
► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT |
||
 |
 |
||
| Art. Nr.: 230480001 | Art. Nr.: 230530001 | ||
| ► Typ 15 Ø 90,5 x 1,25 mm, MHZ |
► Typ 16 Ø 50 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230580001 | Art. Nr.: 131162901 | ||
| ► Typ 17 Ø 50 x 1,5 mm, Siral |
► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm |
||
 |
 |
||
| Art. Nr.: 131169901 | Art. Nr.: 230440001 | ||
| ► Typ 19 Ø 63 x 1,5 mm |
► Typ 20 Ø 70 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230450001 | Art. Nr.: 230460001 | ||
| ► Typ 21 Ø 83 x 1,5 mm |
► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm |
||
 |
 |
||
| Art. Nr.: 230930001 | Art. Nr.: 230510001 | ||
| ► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm |
► Typ 24 Ø 50 mm, Soprofen |
||
 |
 |
||
| Art. Nr.: 230520001 | Art. Nr.: 131178501 | ||
| ► Typ 25 8-kant SW 50 |
► Typ 26 Ø 53 mm, Deprat |
||
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 230910001 | ||
| ► Typ 27 Ø 54 mm, Zurflüh-Feller |
► Typ 28 Ø 55 mm, elero |
||
 |
 |
||
| Art. Nr.: 131161001 | Art. Nr.: 230390001 | ||
| ► Typ 29 Ø 58 mm, Alu, Termo, Perco |
► Typ 30 8-kant SW 60, IMBAC |
||
 |
 |
||
| Art. Nr.: 230500001 | Art. Nr.: 230360001 | ||
| ► Typ 31 8-kant SW 60, Döhner, Selve |
► Typ 32 8-kant SW 60, Bonfante |
||
 |
 |
||
| Art. Nr.: 233790001 | Art. Nr.: 230560001 | ||
| ► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule |
► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230470001 | Art. Nr.: 230490001 | ||
| ► Typ 35 Ø 62 mm, Le Profil, Krülland |
► Typ 36 Ø 64 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230430001 | Art. Nr.: 233800001 | ||
| ► Typ 37 Ø 65 mm, IMBAC, Eckermann |
► Typ 38 Ø 65 mm, Hoos |
||
 |
 |
||
| Art. Nr.: 230320001 | Art. Nr.: 230330001 | ||
| ► Typ 39 Ø 67 x 1,5 mm, MHZ |
► Typ 40 8-kant SW 70, Selve |
||
 |
 |
||
| Art. Nr.: 30570001 | Art. Nr.: 230110001 | ||
| ► Typ 41 Ø 76 x 1,2 mm, Wiral |
► Typ 42 6-kant x 75, Butzbach, Mäule |
||
 |
 |
||
| Art. Nr.: 230340001 | Art. Nr.: 230590001 | ||
| ► Typ 43 5-kant, 78 Meimo |
► Typ 44 Ø 80 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230900001 | Art. Nr.: 233820001 |
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel
- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)

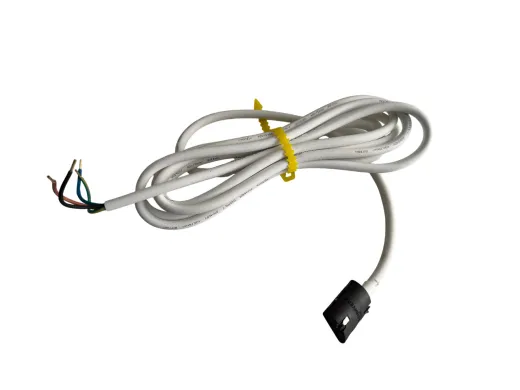

- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)

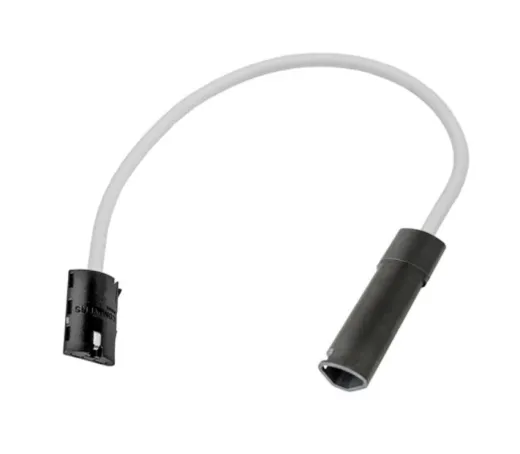

- Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
- Motorlager / elero / BR2: Bitte wählen
- Motorlager / elero / BR2: Lieferung ohne Motorlager
- Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
- Motorlager / elero / BR2: Typ 2 / Universal (+7,18 EUR)
- Motorlager / elero / BR2: Typ 3 / SKS (+6,10 EUR)
- Motorlager / elero / BR2: Typ 4 / Grundplatte VEKA (+9,17 EUR)
- Motorlager / elero / BR2: Typ 5 / Adapterplatte Typ 9 (+7,08 EUR)
- Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 lang (+7,63 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Adapterset / elero / Markise BR2: Bitte wählen
- Adapterset / elero / Markise BR2: Lieferung ohne Adapterset
- Adapterset / elero / Markise BR2: Typ 1 / Ø 57 mm, Ates, MHZ (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 2 / Ø 60 mm, AXE, Hüppe (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 3 / Ø 62 x 0,6 mm, Deprat (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 4 / Ø 63 x 1,0 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 5 / Ø 70 mm Rundrohr (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 6 / Ø 70 mm Flachnut (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 7 / Ø 70 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 8 / Ø 71 x 1,5 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 9 / Ø 78 x 1/1,25 mm, Nut- und Rundrohr (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 10 / Ø 78 x 1 mm, Rau (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 11 / Ø 78 x 1 mm, Döhner (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 12 / Ø 85 x 1 mm (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 13 / Ø 85 x 1,2 mm, IMBAC-NEU (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 14 / Ø 90 mm, Le-Profi (+7,46 EUR)
- Adapterset / elero / Markise BR2: Typ 15 / Ø 90,5 x 1,25 mm, MHZ (+7,46 EUR)
- Adapterset / elero / Markise BR2: Typ 16 / Ø 50 x 1,5 mm (+4,90 EUR)
- Adapterset / elero / Markise BR2: Typ 17 / Ø 50 x 1,5 mm, Siral (+4,90 EUR)
- Adapterset / elero / Markise BR2: Typ 18 / Ø 60 x 1,5 mm / Ø 62 x 2 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 19 / Ø 63 x 1,5 mm (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 20 / Ø 70 x 1,5 mm (+8,59 EUR)
- Adapterset / elero / Markise BR2: Typ 21 / Ø 83 x 1,5 mm (+9,62 EUR)
- Adapterset / elero / Markise BR2: Typ 22 / Ø 102 x 1,5 mm / Ø 102 x 2 mm (+12,50 EUR)
- Adapterset / elero / Markise BR2: Typ 23 / Ø 102 x 3,5 mm / Ø 98 x 2 mm (+12,50 EUR)
- Adapterset / elero / Markise BR2: Typ 24 / Ø 50 mm, Soprofen (+4,90 EUR)
- Adapterset / elero / Markise BR2: Typ 25 / 8-kant SW 50 (+5,91 EUR)
- Adapterset / elero / Markise BR2: Typ 26 / Ø 53 mm, Deprat (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 27 / Ø 54 mm, Zurflüh-Feller (+5,21 EUR)
- Adapterset / elero / Markise BR2: Typ 28 / Ø 55 mm, elero (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 29 / Ø 58 mm, Alu, Termo, Perco (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 30 / 8-kant SW 60, IMBAC (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 31 / 8-kant SW 60, Döhner, Selve (+5,91 EUR)
- Adapterset / elero / Markise BR2: Typ 32 / 8-kant SW 60, Bonfante (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 33 / 6-kant, 60 x 0,7 mm, Butzbach Mäule (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 34 / Ø 60 mm, Alu-Plast, Ø 63 x 1,5 mm (+6,44 EUR)
- Adapterset / elero / Markise BR2: Typ 35 / Ø 62 mm, Le Profil, Krülland (+6,44 EUR)
- Adapterset / elero / Markise BR2: Typ 36 / Ø 64 mm, Zurflüh-Feller (+6,44 EUR)
- Adapterset / elero / Markise BR2: Typ 37 / Ø 65 mm, IMBAC, Eckermann (+6,95 EUR)
- Adapterset / elero / Markise BR2: Typ 38 / Ø 65 mm, Hoos (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 39 / Ø 67 x 1,5 mm, MHZ (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 40 / 8-kant SW 70, Selve (+6,95 EUR)
- Adapterset / elero / Markise BR2: Typ 41 / Ø 76 x 1,2 mm, Wiral (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 42 / 6-kant x 75, Butzbach, Mäule (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 43 / 5-kant, 78 Meimo (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 44 / Ø 80 mm, Zurflüh-Feller (+6,74 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

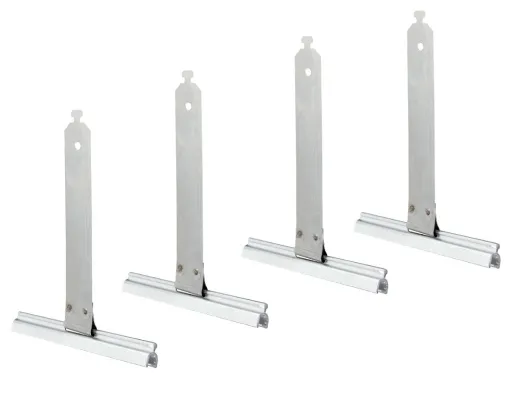

- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 153,61 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
