Era M 517

Art.Nr.: E M 517

Nice Era M 517 Rohrmotor – 5 Nm für Rollläden und Sonnenschutz

Der Nice Era M 517 ist ein kompakter und zuverlässiger Rohrmotor für die Automatisierung von Rollläden, Markisen und Sonnenschutzanlagen. Mit einem Drehmoment von 5 Nm und einer Drehzahl von 17 U/min eignet sich der Motor besonders für kleinere bis mittlere Anlagen und überzeugt durch seine langlebige und leise Arbeitsweise.

Der Rohrmotor verfügt über eine mechanische Endabschaltung, wodurch sich die oberen und unteren Endlagen präzise und einfach einstellen lassen. Die intuitive Einstellung sorgt für eine schnelle Inbetriebnahme und einen zuverlässigen Betrieb im Alltag.

Dank seiner Baugröße M Ø45 mm ist der Nice Era M 517 vielseitig einsetzbar und für zahlreiche Rollladen- und Markisensysteme geeignet. Die kompakte Bauform erleichtert die Montage und macht den Motor besonders interessant für Modernisierung und Austausch bestehender Antriebe.

Eigenschaften und Vorteile

  • 5 Nm Drehmoment für kleinere Rollläden und Sonnenschutzanlagen
  • 17 U/min für gleichmäßige Fahrbewegung
  • Mechanische Endabschaltung für einfache Einstellung
  • Leiser und zuverlässiger Betrieb
  • Baugröße M Ø45 mm
  • Ideal für Rollläden, Markisen und Screens
  • Einfache Montage durch kompakten Motorkopf

Der Nice Era M 517 bietet eine zuverlässige und langlebige Lösung für die komfortable Automatisierung von Rollläden und Sonnenschutzsystemen – ideal für Neubau, Modernisierung oder den Austausch bestehender Rohrmotoren.

Weitere verfügbare Artikelvarianten.

5 Nm 8 Nm 15 Nm
Era M 517 Era M 817 Era M 1517

30 Nm 40 Nm 50 Nm
Era M 3017 Era M 4012 Era M 5012

Produktbesonderheiten des {{product_name::468}}
► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)

Endlageneinstellung des {{product_name::468}}

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch) yes yes
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel


Im Lieferumfang enthalten sind:

1 x Era M 517 Art. Nr.: EM517
Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.


Wichtiger Hinweis beim Austausch älterer NEO Rohrmotoren

Bitte beachten Sie: Beim Austausch eines älteren NEO Rohrmotors gegen einen aktuellen Motor der Nice Era Serie wird ein neues Motorlager sowie ein passendes Adapter- und Mitnehmerset benötigt.

Da sich Bauform, Motorkopfaufnahme und Wellenadapter zwischen älteren NEO Motoren und den aktuellen Nice Rohrmotoren unterscheiden, ist ein direkter 1:1 Austausch nicht möglich. Für eine sichere und passgenaue Montage empfehlen wir daher, die vorhandene Welle, Lageraufnahme und Wellengröße vor dem Austausch zu prüfen.

Mit dem passenden Motorlager und Adapterset lässt sich der neue Rohrmotor problemlos integrieren und sorgt wieder für eine zuverlässige Rollladenautomatisierung.




[TAB: Technische Daten]
Technische Daten {{product_name::468}}

Motorbezeichnung: E M 517
Drehmoment (Nm): 5
Geschwindigkeit (U/min): 17
Angehobenes Gewicht in kg (SW60) 11
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 75
Leistungsaufnahme (A): 0,33
Abmessungen (L): 426 mm
Rohrdurchmesser: 45
Schutzart: IP 44
Anschlusskabel fest, 4-adrig: 2,5 Meter




[TAB:Motorlager]

► Typ 1

► Typ 2
Kompakthalterung
Art. Nr.: 535.10012		 Universallager
Art. Nr.: 535.10017



► Typ 3

► Typ 4
Einstellbares Universallager
Art. Nr.: 535.10037		 Kompakthalterung mit 2 Bohrungen M5
Art. Nr.: 535.10010



► Typ 5

► Typ 6
Aluminiumhalterung
Art. Nr.: 535.10091		 Aluminiumhalterung
Art. Nr.: 535.10092



[TAB:Adapterset]
Ein Adapterset für Rollladen- und Markisenmotoren sorgt für die sichere Verbindung zwischen Rohrmotor und Welle. Es besteht aus einem Adapterring und Mitnehmer, die exakt auf den jeweiligen Motor und die verwendete Wellenform abgestimmt sind. Nur mit dem passenden Adapterset kann die Kraft des Motors zuverlässig auf den Rollladen oder die Markise übertragen werden.


Adaptersets für Rollladen

► Typ 1    SW 50

► Typ 2    SW 60

 ► Typ 3    SW 70
Art. Nr.: 515.05200 Art. Nr.: 515.06000 Art. Nr.: 515.07000


Adaptersets für Markisen

► Typ 1

  Rund 47 mm innen



► Typ 2

  Rund Ø 50 x 1,5 mm

Art. Nr.: 515.25001   Art. Nr.: 515.25002

► Typ 3
  Rund Ø 50 x 1,3/1,5 mm  		   ► Typ 4
  Rund Ø 60 x 1,5 mm

Art. Nr.: 515.25006   Art. Nr.: 503.24115

► Typ 5
  Rund Ø 60 mm  		   ► Typ 6
  Rund 70 x 1,5 mm

Art. Nr.: 515.26020   Art. Nr.: 515.27000

► Typ 7
  Rund Ø 89 x 1,1 mm Deprat  		   ► Typ 8
  Rund Ø 63 x 1 mm Welser

Art. Nr.: 515.28900   Art. Nr.: 515.26200

► Typ 9
  Nut geneigt 63 x 0,8 mm  		   ► Typ 10
  Nut geneigt 70 x 0,9 mm

Art. Nr.: 515.16300   Art. Nr.: 515.27300

► Typ 11
  Nut 70  		   ► Typ 12
  Nut 70

Art. Nr.: 515.17000   Art. Nr.: 515.17100

► Typ 13
  Nut geneigt 80 x 1 mm  		   ► Typ 14
  Nut 78 x 1/1,5 mm

Art. Nr.: 515.17300   Art. Nr.: 515.17800

► Typ 15
  Erweiterte Nut 78 x 1 mm  		   ► Typ 16
  Nut 80 x 2 mm

Art. Nr.: 515.17801   Art. Nr.: 515.17802

► Typ 17
  Nut 85  		   ► Typ 18
  Eckermann 65

Art. Nr.: 515.28500   Art. Nr.: 515.26500

► Typ 19
  ZF54, DP53  		   ► Typ 20
  ZF64

Art. Nr.: 515.26254   Art. Nr.: 515.26264

► Typ 21
  ZF80

Art. Nr.: 515.26254

Optionen:
  • Motorlager / Nice / BR2: Bitte wählen
  • Motorlager / Nice / BR2: Lieferung ohne Motorlager
  • Motorlager / Nice / BR2: Typ 1 / Kompakthalterung mit Flansch (+3,95 EUR)
  • Motorlager / Nice / BR2: Typ 2 / Universallager mit Flansch (+6,95 EUR)
  • Motorlager / Nice / BR2: Typ 3 / Einstellbares Universallager (+9,95 EUR)
  • Motorlager / Nice / BR2: Typ 4 / Kompakthalterung mit 2 Bohrungen M5 (+3,95 EUR)
  • Motorlager / Nice / BR2: Typ 5 / Aluminiumhalterung ohne Gewinde (Markise) (+6,95 EUR)
  • Motorlager / Nice / BR2: Typ 6 / Aluminiumhalterung mit Gewinde (Markise) (+7,95 EUR)
  • Adapterset / Nice / BR2: Bitte wählen
  • Adapterset / Nice / BR2: Lieferung ohne Adapterset
  • Adapterset / Nice / BR2: 8-kant SW50 (Typ 1) Rollladen (+2,95 EUR)
  • Adapterset / Nice / BR2: 8-kant SW60 (Typ 2) Rollladen (+2,95 EUR)
  • Adapterset / Nice / BR2: 8-kant SW70 (Typ 3) Rollladen (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 1 / Rund 47 mm innen / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 2 / Rund 50 x 1,5 mm / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 3 / Rund 50 x 1,3/1,5 mm / Markise (+8,95 EUR)
  • Adapterset / Nice / BR2: Typ 4 / Rund 60 x 1,5 mm / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 5 / Rund 60 x 2 mm / Markise (+10,95 EUR)
  • Adapterset / Nice / BR2: Typ 6 / Rund 70 x 1,5 mm / Markise (+11,95 EUR)
  • Adapterset / Nice / BR2: Typ 7 / Rund 89 x 1,1 (Deprat) / Markise (+10,95 EUR)
  • Adapterset / Nice / BR2: Typ 8 / Rund 63 x 1 (Welser) / Markise (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 9 / Nut geneigt 63 x 0,8 mm / Markise (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 10 / Nut geneigt 70 x 0,9 mm / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 11 / Nut 70 mm / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 12 / Nut 70 mm konzentrisch / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 13 / Nut geneigt 80 x 1 mm / Markise (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 14 / Nut 78 x (1-1,5 mm) / Markise (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 15 / erweiterte Nut 78 x 1 mm / Markise (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 16 / Nut 80 x 2 mm / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 17 / Nut 85 mm / Markise (+9,95 EUR)
  • Adapterset / Nice / BR2: Typ 18 / Eckermann 65 mm / Markise (+9,95 EUR)
  • Adapterset / Nice / BR2: Typ 19 / ZF 54 mm / Markise (+5,95 EUR)
  • Adapterset / Nice / BR2: Typ 20 / ZF 64 mm / Markise (+7,95 EUR)
  • Adapterset / Nice / BR2: Typ 21 / ZF 80 mm / Markise (+10,95 EUR)
  • Flexible Wellenanbindungen (Rollladen): Bitte wählen
  • Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Verwendung : Markise Rollladen
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe M (Medium) 45 Ab Wellengröße 50 mm verwendbar.
Drehmoment (Nm) : 5 Nm
Drehzahl (U/min, Upm) (Umdrehungen pro Minute): 17 U/min
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : fest angeschlossen (nicht steckbar) Ein Rohrmotor ohne steckbares Kabel bedeutet, dass das Anschlusskabel fest mit dem Motor verbunden ist und nicht über eine Steckverbindung am Motorkopf abnehmbar ist.
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 76,95 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Era M 517


Era M Einstellschrauben

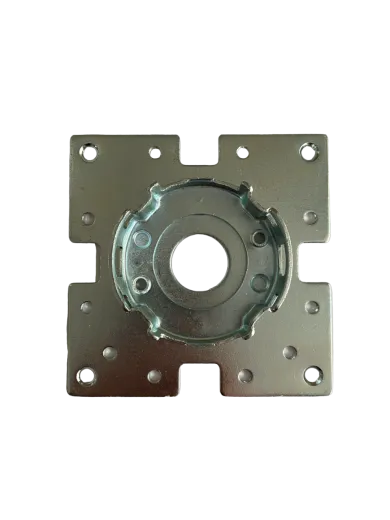

Kompakthalterung mit Flansch 100 x 100 mm Art. Nr.: 535.10012
Universallager mit Flansch 100 x 60 mm Art. Nr.: 535.10017
Einstellbares Universallager Art. Nr.: 535.10037
Kompakthalterung mit 2 Bohrungen M5 Art. Nr.: 535.10010
Aluminiumhalterung ohne Gewinde Art. Nr.: 535.10091

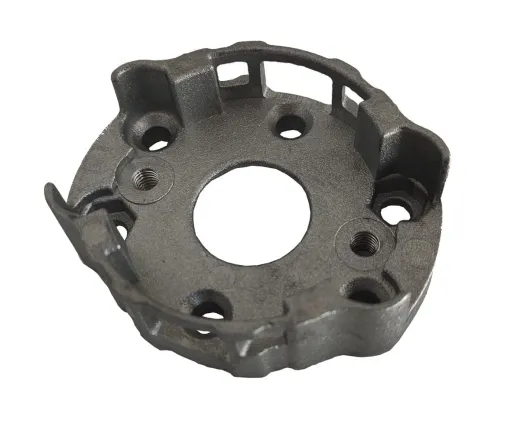

Aluminiumhalterung mit Gewinde Art. Nr.: 535.10092
