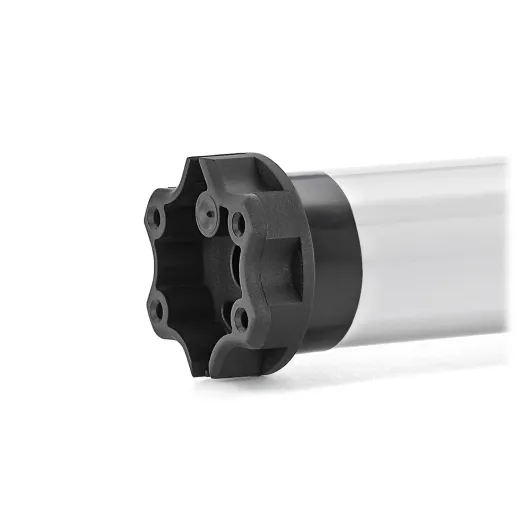

RolTop M10 SH
Art.Nr.: 392210001
Der elero {{product_name::433}} hat ein Drehmoment von 10 Nm. Die Drehzahl des {{product_name::433}} beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der {{product_name::433}} für Links- und Rechtseinbau geeignet. Eine der Besonderheiten des {{product_name::433}} ist seine verbaute geräuschlose Softbremse. Des Weiteren hat der Motor einen speziellen Stern-Motorkopf, der in vorhandene Somfy oder andere gängige Sternmotorlager montiert werden kann. Weitere technische Daten zum {{product_name::433}} finden Sie unter Downloads in der Bedienungsanleitung.
| 10 Nm | 20 Nm | 30 Nm |
|---|---|---|
| RolTop M10 SH | RolTop M20 SH | RolTop M30 SH |
Produktbesonderheiten des {{product_name::435}}
► Intelligente Kraftmessung
► Behangschutz auf/ab
► Endlagen über Montagekabel einstellbar
► Geräuschlose Softbremse bis 20 Nm
► Sternkopf für z. B. Somfy Motorlager
► Endlagen über Montagekabel einstellbar
► Geräuschlose Softbremse bis 20 Nm
► Sternkopf für z. B. Somfy Motorlager
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x {{product_title::433}}Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | RolTop M10 SH |
|---|---|
| Drehmoment (Nm): | 10 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 140 |
| Leistungsaufnahme (A): | 0,60 |
| Artikelnummer: | 392210001 |

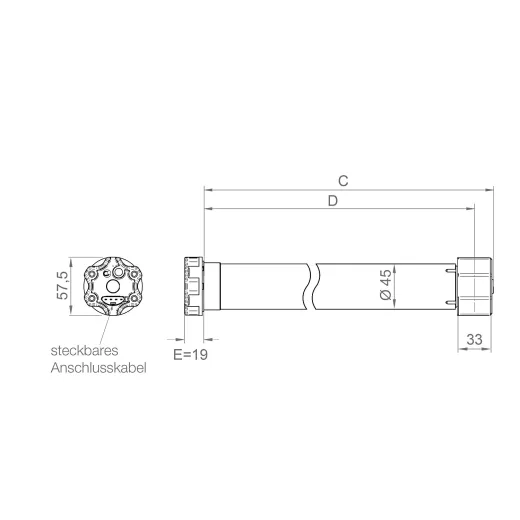

| Abmessungen (C): | 466 mm |
| Abmessungen (D): | 449,5 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| ► Typ 1 | ► Typ 2 |

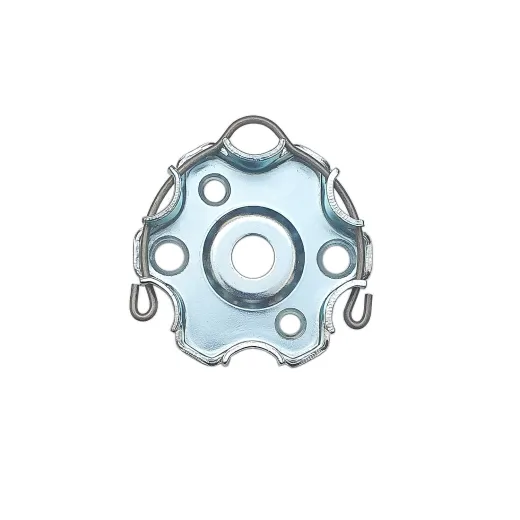

| Universallager rastbar / inkl. Sicherungsklammer Lager Art. Nr.: 230031701 |

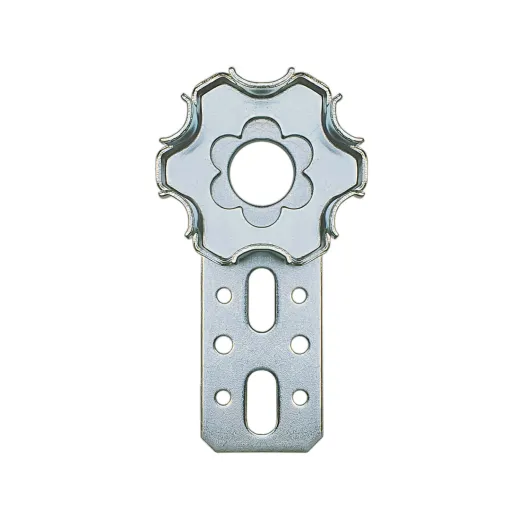

Flanschlager/ inkl. Sicherungsklammer Lager Art. Nr.: 230031801 / Klammer Art. Nr.: 131234501 |
 |
 |
[TAB:Adapterset]
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |

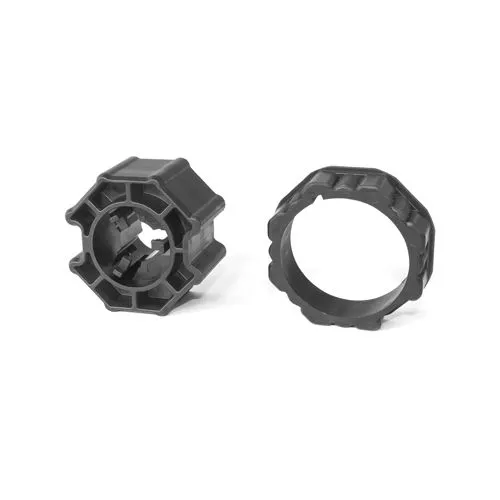

► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel
- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
- Motorlager / elero / BR2 / SH - Kopf: Bitte wählen
- Motorlager / elero / BR2 / SH - Kopf: Lieferung ohne Motorlager
- Motorlager / elero / BR2 / SH - Kopf: Typ 1 / Teilkreis 48 mm (+6,95 EUR)
- Motorlager / elero / BR2 / SH - Kopf: Typ 2 / Flanschlager (+7,95 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

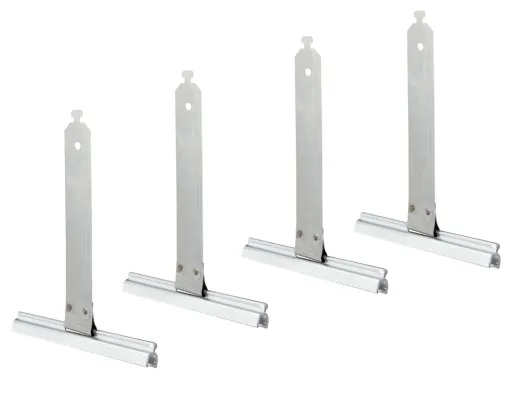

- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 142,57 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
