RolTop L80 RH

Art.Nr.: 367430001

elero Rohrmotor RolTop L80 RH – Leistungsstarker Rollladenantrieb mit Behangschutz

Der RolTop L80 RH Rohrmotor von elero steht für zuverlässige Qualität, leisen Lauf und moderne Sicherheitstechnik im Bereich elektrischer Rollladenantriebe. Dank integrierter Behangschutz sowie intelligenter Kraftmessung sorgt der Motor für einen langlebigen und sicheren Betrieb deiner Rollläden – sowohl im Neubau als auch bei der Nachrüstung bestehender Anlagen.

Mit seinem kraftvollen Drehmoment eignet sich der RolTop L80 RH ideal für große bis schwere Rollläden. Die präzise Endlageneinstellung ermöglicht eine komfortable Inbetriebnahme, während die robuste Bauweise eine hohe Lebensdauer garantiert. Durch den standardisierten Rohrdurchmesser lässt sich der Rohrmotor problemlos in viele gängige Rollladensysteme integrieren.


Produktbesonderheiten des RolTop L80 RH

► Zuverlässiger Rohrmotor für Rollläden mit langlebiger Technik
► Behangschutz (AUF/AB) zum Schutz von Rollladen und Motor
► Intelligente Kraftmessung
► Ruhiger, vibrationsarmer Lauf für hohen Wohnkomfort
► Einfache Montage und präzise Endlageneinstellung (Endlageneinstellung bei Erstinstallation mit Schalter möglich)
► Ideal zur Nachrüstung elektrischer Rollläden oder im Neubau
► Wichtig:
Vierkantbolzen 16 × 16. Art-Nr. 23 375.1501 (Nicht im Standard-Lieferumfang der RolTop L RH-Antriebe enthalten, jedoch notwendig für den Einbau des Antriebs)


Weitere verfügbare Artikelvarianten.

40 Nm 60 Nm 80 Nm 100 Nm 120 Nm
{{product_name::422}} {{product_name::423}} {{product_name::424}} {{product_name::425}} {{product_name::426}}

Endlageneinstellung des {{product_name::424}}

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch)
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch) yes ¹ yes ¹
 Mit Programmierkabel yes yes
Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
(¹) zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. ⇒ {{product_title::171}}


Im Lieferumfang enthalten sind:

1 x {{product_title::424}}

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten RolTop L RH

Motorbezeichnung: RolTop
L80 RH
Drehmoment (Nm): 80
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 415
Leistungsaufnahme (A): 1,80
Artikelnummer: 367430001
Abmessungen (C): 593 mm
Abmessungen (D): 576 mm
Rohrdurchmesser: 58
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter
[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


 ► Typ 1  ► Typ 2  ► Typ 3
Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501
Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501

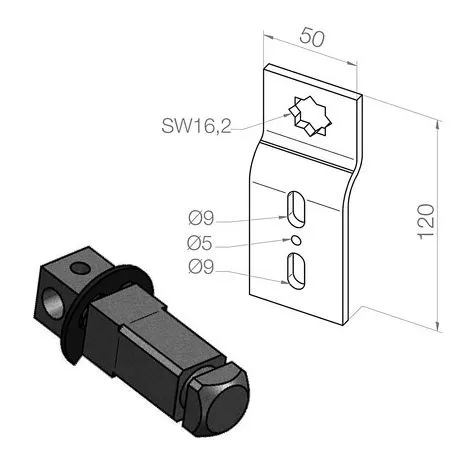

Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501


[TAB:Adapterset]

Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.



PDF zum Ausdrucken finden Sie >> HIER

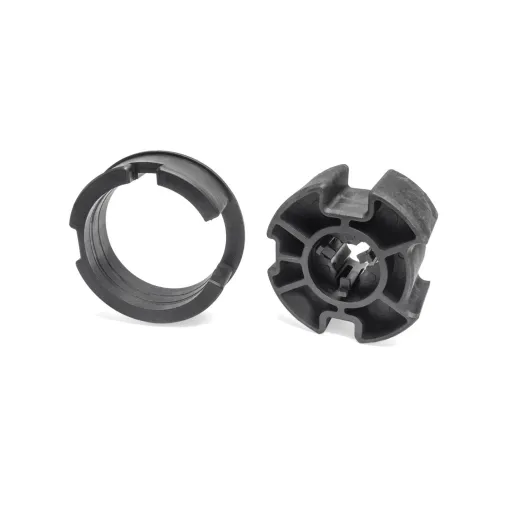

► Typ 1
  Ø 78 x 1 mm, MHZ

► Typ 2
  Ø 85 x 1,0 mm
Art. Nr.: 220240001 Art. Nr.: 220380001

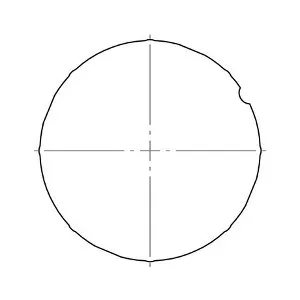

► Typ 3
  Ø 90 Le-Profil, Ø 89 Deprat  		 ► Typ 4
  Ø 63 x 1,5 mm, mit 4 x M6
Art. Nr.: 220230001 Art. Nr.: 220250001

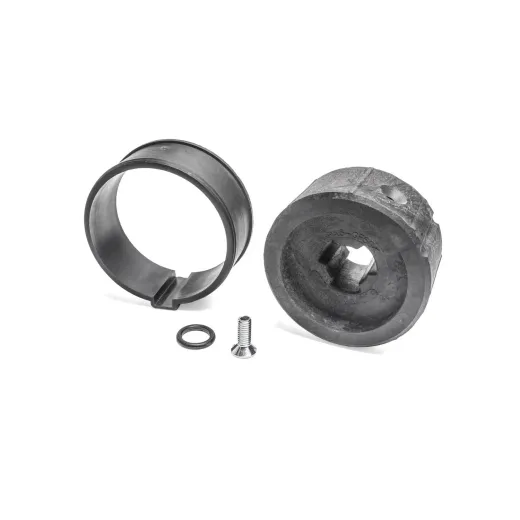

► Typ 5

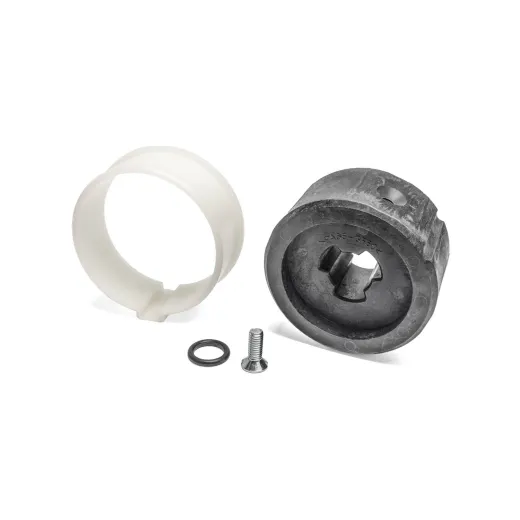

  Ø 70 x 1,5 mm, mit 4 x M6  		 ► Typ 6
  Ø 70 x 2 mm, mit 4 x M6
Art. Nr.: 220260001 Art. Nr.: 220270001

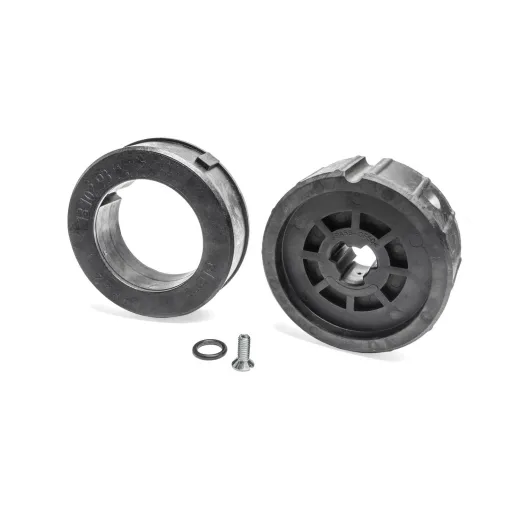

► Typ 7

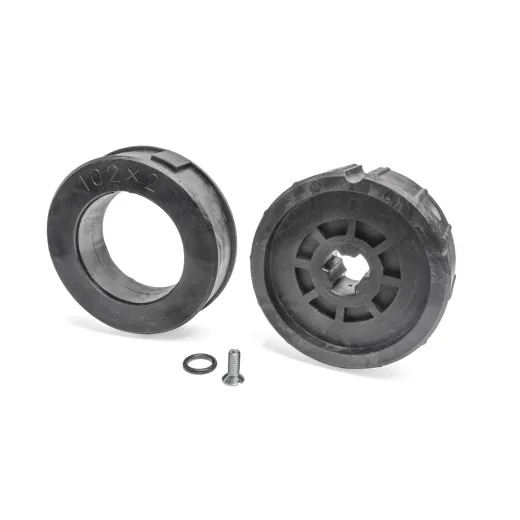

  Ø 98 x 2 mm, mit 4 x M6  		 ► Typ 8
  Ø 102 x 2 mm, mit 4 x M6
Art. Nr.: 220220001 Art. Nr.: 220210001

► Typ 9
  Ø 83 x 1,5 mm, mit 4 x M6  		 ► Typ 10
  Ø 133 x 2,5 mm, 4 x M6
  Ø 133 x 2,0 mm, 4 x M6
Art. Nr.: 220310001 Art. Nr.: 220360001

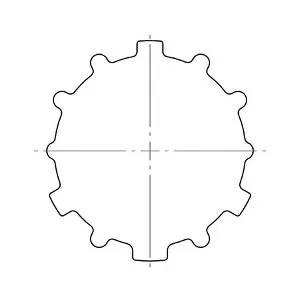

► Typ 11
  Ø 67 x 1,5 mm, MHZ  		 ► Typ 12 (8-kant)
  8-kant, SW 70
  Selve, Eckermann, Roma
Art. Nr.: 131170901 Art. Nr.: 220200001

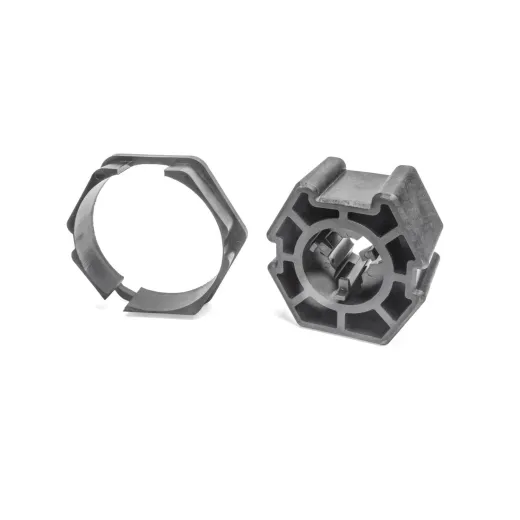

► Typ 13 (6-kant)
  6-kant, 75 Butzbach, Mäule  		 ► Typ 14
  Ø 76 x 1,2 mm
  Kittelberger, Wiral
Art. Nr.: 220290001 Art. Nr.: 220330001

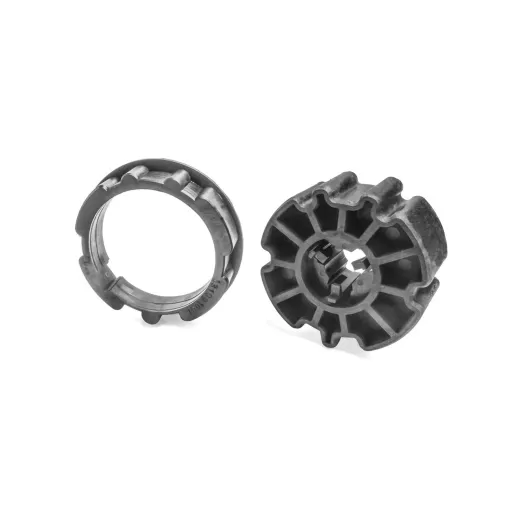

► Typ 15
  ZF 80, Zurflüh-Feller  		 ► Typ 16 (8-kant)
  8-kant SW 102 x 2,0 mm
  Alulux
Art. Nr.: 220320001 Art. Nr.: 220350001

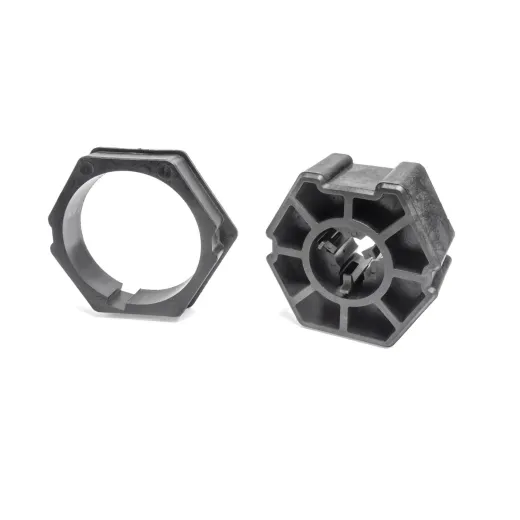

► Typ 17 (6-kant)

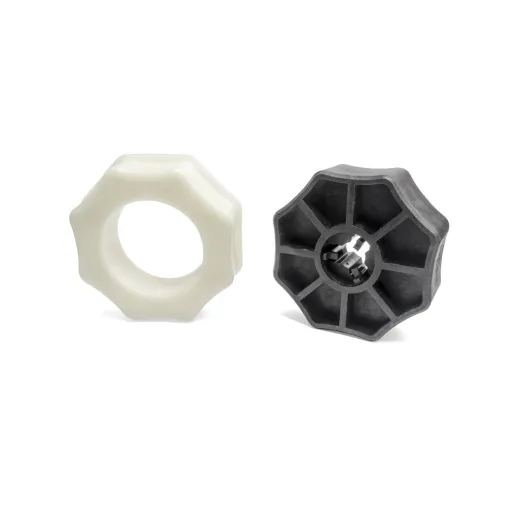

  6-kant, 85 Butzbach  		 ► Typ 18 (8-kant)
  8-kant, SW 102 x 2,5 mm, Roma
Art. Nr.: 220370001 Art. Nr.: 220280001

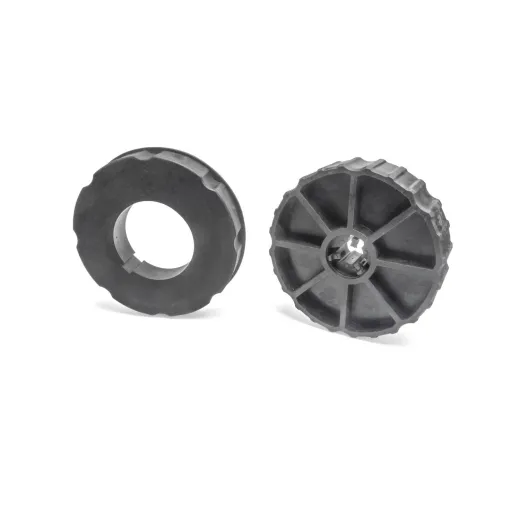

► Typ 19
  Ø 128 x 1,5 mm, Alukon  		 ► Typ 20 (8-kant)

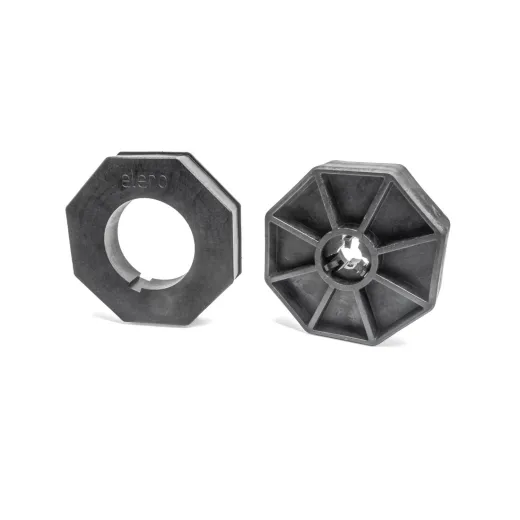

  8-kant, SW 114 Heroal
Art. Nr.: 220340001 Art. Nr.: 220300001


Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
  • Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
  • Motorlager / elero / BR3: Bitte wählen
  • Motorlager / elero / BR3: Lieferung ohne Motorlager
  • Motorlager / elero / BR3: Typ 1 / Vierkantbolzen 16 x 16 mm (+8,90 EUR)
  • Motorlager / elero / BR3: Typ 2 / Sternlager mit Bolzen 16 x 16 mm (+15,20 EUR)
  • Motorlager / elero / BR3: Typ 3 / Wandanker mit Bolzen 16 x 16 mm (+16,70 EUR)
  • Adapterset / elero / BR3: Bitte wählen
  • Adapterset / elero / BR3: Lieferung ohne Adapterset
  • Adapterset / elero / BR3: Typ 1 / Ø 78 x 1 mm, MHZ (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 2 / Ø 85 x 1,0 mm (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat (+19,40 EUR)
  • Adapterset / elero / BR3: Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 (+13,70 EUR)
  • Adapterset / elero / BR3: Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 6 / Ø 70 x 2 mm, mit 4 x M6 (+16,90 EUR)
  • Adapterset / elero / BR3: Typ 7 / Ø 98 x 2 mm, mit 4 x M6 (+21,00 EUR)
  • Adapterset / elero / BR3: Typ 8 / Ø 102 x 2 mm, mit 4 x M6 (+20,40 EUR)
  • Adapterset / elero / BR3: Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 (+29,40 EUR)
  • Adapterset / elero / BR3: Typ 10 / Ø 133 x 2,5 mm, 4 x M6 (+37,40 EUR)
  • Adapterset / elero / BR3: Typ 11 / Ø 67 x 1,5 mm, MHZ (+9,90 EUR)
  • Adapterset / elero / BR3: Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 13 / 6-kant, 75 Butzbach, Mäule (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral (+11,10 EUR)
  • Adapterset / elero / BR3: Typ 15 / ZF 80, Zurflüh-Feller (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 16 / 8-kant SW 102 x 2,0 mm Alulux (+20,60 EUR)
  • Adapterset / elero / BR3: Typ 17 / 6-kant, 85 Butzbach (+13,30 EUR)
  • Adapterset / elero / BR3: Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 19 / Ø 128 x 1,5 mm, Alukon (+24,30 EUR)
  • Adapterset / elero / BR3: Typ 20 / 8-kant, SW 114 Heroal (+21,00 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Verwendung : Rollladen Tore
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe L (Large) 58 Ab Wellengröße 63 mm verwendbar.
Drehmoment (Nm) : 80 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar
Besonderheiten : RH-Motorkopf (elero) Die Motoren-Versionen RH sind mit überwickelbarem Rundkopf besonders geeignet für Rollos und ZIP-Systeme (Wellen ab 50 mm). Hinderniserkennung mit Freifahrt (elero) Der Antrieb stoppt und fährt wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. Intelligenter Behangschutz (elero) Der Motor erkennt, wenn der Behang festgefroren ist und stoppt automatisch. Trifft der Behang auf ein Hindernis, stoppt der Antrieb und fährt wieder ein Stück in die Gegenrichtung. Lernende Kraftkurve (elero) Intelligente Antriebe stellen genau das benötigte Drehmoment zur Verfügung und schonen so die Anlage.
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 254,03 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
RolTop L80 RH


RolTop L40 RH Produktabmessungen
elero Vierkantbolzen 16 x 16 mm / Art. Nr.: 233751501
elero Sternlager inkl. Vierkantbolzen 16 x 16 mm / Art. Nr.: 131063501 / 233751501
elero Wandanker inkl. Vierkantbolzen 16 x 16 mm / Art. Nr.: 133010801 / 233751501
elero ► Typ 1 / Ø 78 x 1 mm, MHZ / Art. Nr.: 220240001
elero ► Typ 2 / Ø 85 x 1,0 mm / Art. Nr.: 220380001
elero ► Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat / Art. Nr.: 220250001
elero ► Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220250001
elero ► Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220260001
elero ► Typ 6 / Ø 70 x 2 mm, mit 4 x M6 / Art. Nr.: 220270001
elero ► Typ 7 / Ø 98 x 2 mm, mit 4 x M6 / Art. Nr.: 220220001
elero ► Typ 8 / Ø 102 x 2 mm, mit 4 x M6 / Art. Nr.: 220210001
elero ► Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220310001
elero ► Typ 10 / Ø 133 x 2,5 (2,0) mm, 4 x M6 / Art. Nr.: 220360001
elero ► Typ 11 / Ø 67 x 1,5 mm, MHZ / Art. Nr.: 131170901
elero ► Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma / Art. Nr.: 220200001
elero ► Typ 13 / 6-kant, 75 Butzbach, Mäule / Art. Nr.: 220290001
elero ► Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral / Art. Nr.: 220330001
elero ► Typ 15 / ZF 80, Zurflüh-Feller / Art. Nr.: 220320001

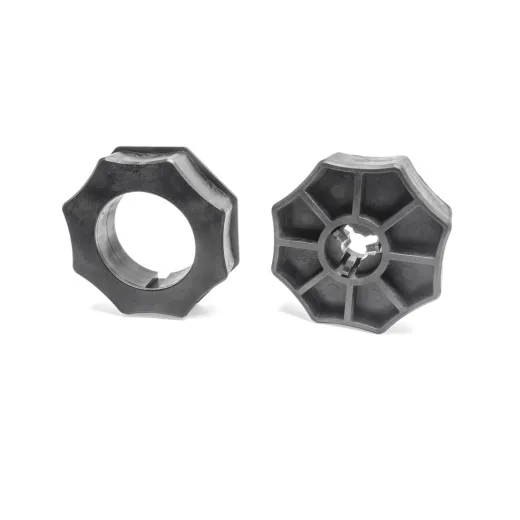

elero ► Typ 16 / 8-kant SW 102 x 2,0 mm Alulux / Art. Nr.: 220350001
elero ► Typ 17 / 6-kant, 85 Butzbach / Art. Nr.: 220370001
elero ► Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma / Art. Nr.: 220280001
elero ► Typ 19 / Ø 128 x 1,5 mm, Alukon / Art. Nr.: 220340001
elero ► Typ 20 / 8-kant, SW 114 Heroal / Art. Nr.: 220300001

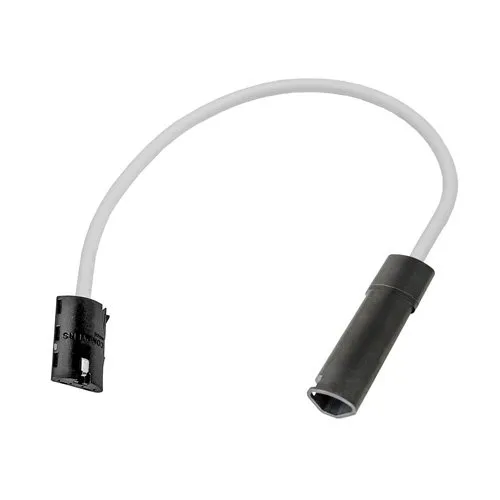

Adapterkabel Typ 9 (GST Kabel, Typ 9, Typ 11, NHK) zu RevoLine (MiniPlug)
elero Anschlusskabel RevoLine 2 Meter 233950201

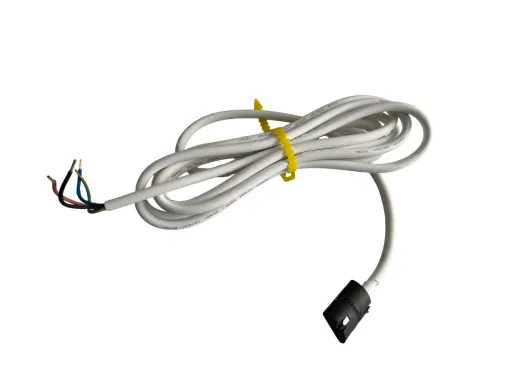

elero Anschlusskabel RevoLine 3 Meter 233950301
