DoorControl mit Funkmodul und Handsender

Art.Nr.: 241800001

elero Rolltorsteuerung DoorControl mit Funkmodul und Handsender

Die elero DoorControl mit Funkmodul und Handsender (Art.-Nr. 241800001) ist die komfortable Lösung zur drahtlosen Steuerung von Garagentoren, Rolltoren und weiteren Torantrieben. Dank integriertem Funkempfänger und passendem Handsender ermöglicht das System eine zuverlässige und sichere Funkbedienung auf Knopfdruck.

Die DoorControl eignet sich ideal zur Nachrüstung bestehender Toranlagen oder zur Erweiterung vorhandener Steuerungssysteme. Durch die bewährte elero Funktechnologie profitieren Sie von hoher Reichweite, störungsarmer Signalübertragung und einfacher Programmierung.

elero DoorControl – Kurzbeschreibung

Die komfortable Torsteuerung für Rohrantriebe Typ 9 - 15 W NHK und NMA mit mechanischer Endabschaltung.
Die DoorControl ist für den automatischen Betrieb von Toranlagen mit 230 V Wechselstromantrieben konzipiert.

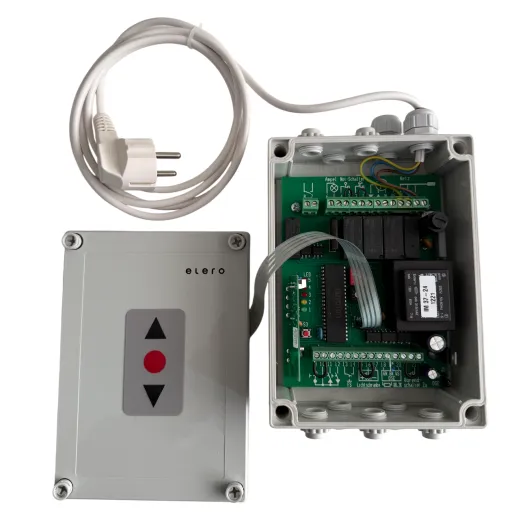

Die Steuerung wird mit einem 1,5 m langen Anschlusskabel mit Schutzkontaktstecker und einer im Gehäusedeckel eingebauten Folientastatur (Auf-Stop-Ab) geliefert.
Die Schließautomatik, mit integriertem Funkempfänger, ist in der Steuerung integriert.
Alle Signaleingänge arbeiten mit 24 V Gleichspannung und sind über Optokoppler galvanisch getrennt.
Zur Versorgung von Lichtschranken und Befehlsgebern ist ein 24 V DC-Netzteil (max. 150 mA), integriert.

Produktmerkmale

Motorlaufzeitüberwachung einlernbar – Muss bei Betriebsart Selbsthaltung [DIPI] eingelernt werden
Diagnoseanzeige über LED
Anschluss einer Schließkantensicherung Opto-elektronische Schaltleiste (OSE) von Witt oder Fraba oder einer Widerstandsleiste 8,2 kOhm.
Testung der Signalwege - bei defekter Schließkantensicherung in ZU-Totmannbetrieb
Anschlussmöglichkeit Vorendschalter ZU
Anschlussmöglichkeit Lichtschranke ZU
Codiermöglichkeit Totmannbetrieb/Selbsthaltung (DIP 1)
Codiermöglichkeit Freifahrt/Reversierung bis Endposition offen bei Ansprechen der Schließkantensicherung (DIP 2)
Codiermöglichkeit Lichtsteuerung Impuls/120 Sekunden, Störmeldung oder Ampel grün
Funkempfänger integriert
externer Funkempfänger anschließbar
Anschlussmöglichkeit Ampel-Rot, leuchtet bei einer Torbewegung, blinkt in Zwischenstellungen und blinkt mit erhöhter Frequenz bei Störung (Laufzeit, Schließkante etc.)
Nur bei DoorControl für Rolltore – Anschlussmöglichkeit Garagenbeleuchtung/Störmeldung oder Ampel grün.

Funktionen

► Motorlaufzeitüberwachung

Die DoorControl enthält eine einlernbare Motorlaufzeitüberwachung, die den Antrieb bei Überschreitung der Motorlaufzeit automatisch abschaltet. Zum Einlernen der Motorlaufzeit den Antrieb in die Position Tor ZU fahren. DIP I in Stellung ON stellen. Lerntaste S3 kurz drücken, LED 2 leuchtet, jetzt den Antrieb in Selbsthaltung bis zum Erreichen des Endschalters Tor OFFEN fahren. Die LED 2 erlischt, die Motorlaufzeit ist eingelernt. Wird die Lerntaste S3 länger als 5 Sek. gedrückt (LED 2 erlischt), wird die Motorlaufzeitüberwachung auf 0 Sek. zurückgesetzt.

► Schließkantensicherung (OSE oder 8,2 kOhm)

Wird die Schließkantensicherung während einer ZU-Fahrt betätigt, schaltet die Steuerung in Aufrichtung um. (Reversierung oder Freifahrt) bei betätigtem Vorendschalter ZU wird der Antrieb gestoppt. Bei defekter Schließkantensicherung kann der Antrieb mit der eingebauten Folientastatur und externem Dreifachtaster im Totmannbetrieb gefahren werden.

► Lichtschranke

Wird die Lichtschranke während einer ZU-Fahrt betätigt, schaltet die Steuerung in Aufrichtung um und der Antrieb fährt bis in die Endposition AUF. Bei eingeschalteter Schließautomatik wird die Offenhaltezeit erneut gestartet. Befindet sich die Anlage in einer Zwischenposition und die Lichtschranke wird betätigt, wird die AUF-Richtung gestartet.

► Funkfernsteuerung Kanal 1

Der integrierte, oder intern steckbare Funkempfänger sowie der externe Eingang FS (Klemme 13 + 14) wechseln mit jeder Betätigung die Funktion. (Folgeschaltung AUF-STOP-AB-AUF . ..) Bei eingeschalteter Schließautomatik schaltet die Funkfernsteuerung immer die Aufrichtung ein. Mit jedem weiteren
Befehl wird die Offenhaltezeit neu gestartet. Die Programmierung entnehmen Sie bitte der verwendeten Funkfernsteuerung.

► Funkfernsteuerung Kanal 2

Mit der DoorControl für Rolltore kann mit dem zweiten Kanal zusätzlich das Relais 3 angesteuert werden.

► Schließautomatik

Mit dem Drehschalter S2 kann die Schließautomatik ein- oder ausgeschaltet werden. Bei eingeschalteter Schließautomatik schalten nach Ablauf der Offenhaltezeit für ca. 5 Sek. die Vorwarnzeit ein. Anschließend wird der Schließvorgang gestartet. Über einen Schaltuhrkontakt „Ein“ (Klemme 10 und 11)
kann das Tor geöffnet und mit – „Aus“ über die eingestellte Schließautomatik wieder geschlossen werden. Wenn vor Erreichen des Endschalters ZU 3 x die Schließkantensicherung betätigt wurde, wird die Schließautomatik inaktiv.

Im Lieferumfang enthalten sind:

1 x elero DoorControl für Rolltore mit Funkempfänger Art. Nr. : 241800001 | EAN: 4016684010538

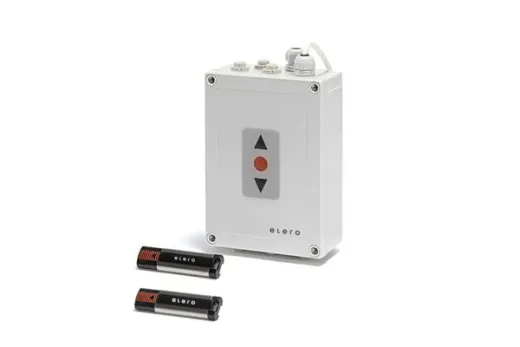

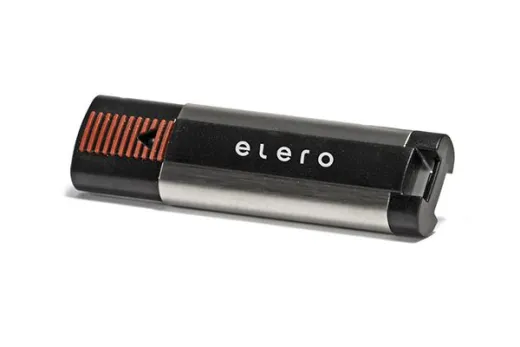

1 x 4-Befehl-Funkhandsender Art. Nr.: 177003701 | EAN: 4015862040206

Optionale Produkte wie zusätzliche Handsender oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

[TAB:Technische Daten]

Technische Daten
Versorgungsspannung:	230 V AC / 50/60 Hz
Sicherung bauseits:	10 A
Leistungsaufnahme:	max. 6 Watt
Schaltstrom:	max. 6 A
Schaltleistung:	max. 1300 VA
Schutzart:	IP 54
Sicherung intern:	6,3 A tr .
Maße/Gewicht:	180 × 130 × 60 mm/ca. 1 Kg
Betriebstemperatur:	-10 bis +50 °C TÜV-geprüft: EN 12 453
