JA 09 Comfort SMI

Art.Nr.: 353670001

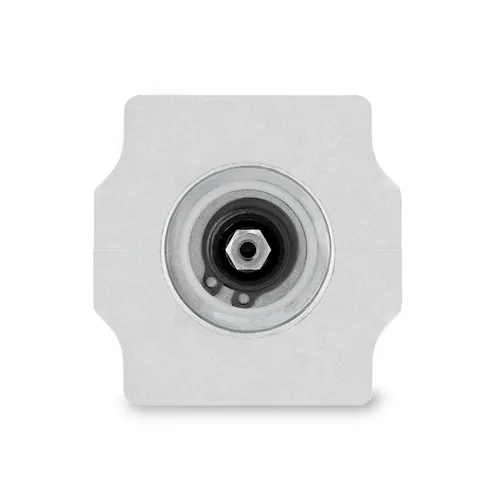

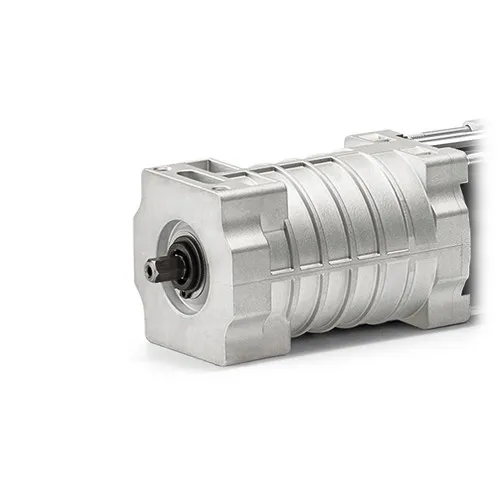

Der JA 09 Comfort SMI ist ein rückmeldefähiger Jalousieantrieb mit elektronischer Endabschaltung und integrierter SMI-Schnittstelle. Der Antrieb kann mit Steuerungen oder über entsprechende Aktoren mit einem BUS-System (z. B. KNX, LON) kommunizieren. Außerdem ist er mit Stillstandserkennung und Bandlängenausgleich ausgestattet. Ein weiterer Vorteil ist die leise Endlagenanfahrt ohne Klackgeräusche. Diese JA Comfort SMI Antriebe haben eine Antriebsdrehzahl von 26 Upm an der Welle. Weitere technische Daten zum JA 09 Comfort SMI finden Sie HIER.

**Weitere verfügbare Artikelvarianten.**
6 Nm	9 Nm
JA 06 Comfort SMI	JA 09 Comfort SMI

Produktbesonderheiten des JA 09 Comfort SMI

► Bandlängenausgleich
► Stillstandserkennung
► Langsamfahrt während der Lamellenwendung und vor den Endlagen
► Überwachter Pilz-Auflaufschalter
► Verfügbar mit 26 und 35 Upm
► Geräuschlose Softbremse
► SMI-Schnittstelle integriert (mehr Informationen über SMI finden Sie bei SMI Standard Motor Interface e.V.)
► Betrieb, Parametrierung, Diagnose und Update über SMI-Schnittstelle
► Stand-by Leistung < 0,3 W
► SMI 3.0 Standard vorbereitet

Wichtiger Hinweise zur Montage

Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.

Wichtiger Hinweis zur Endlageneinstellung

Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden, musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges Drücken der AUF und AB Taste auf dem Montagekabel möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.

**Endlageneinstellung des JA 09 Comfort SMI**
Jalousie (Oben/unten)	Endlage oben	Endlage unten
Mit Drucktaste am Motor (mechanisch)
Mit Handsender
Automatische Abschaltung	¹
Mit Programmierkabel

(¹) über Auflaufpilz am Motor

**Technische Daten JA Comfort SMI**
Motorbezeichnung:	JA 06 Comfort SMI	JA 09 Comfort SMI
Drehmoment (Nm):	6	9
Abtrieb:	beidseitig	beidseitig
Integrierter Funkempfänger:
Geschwindigkeit (U/min):	26	26
Endschalterbereich (Umdreh.):	100	100
Stromversorgung:	230/50 V Hz	230/50 V Hz
Stromaufnahme (Watt):	115	156
Leistungsaufnahme (A):	0,50	0,68
Artikelnummer:	353570001	353670001
Abmessungen:	siehe Abbildung unten	im Produkt
Gesamtlänge (b):	243 mm	258 mm
Laufzeit (min):	5	5
Schutzart:	IP 54	IP 54
Anschlusskabel, halogenfrei:	0,8 m mit Hirschmann-Stecker	0,8 m mit Hirschmann-Stecker

Maße JA Comfort-SMI

Im Lieferumfang enthalten sind:

1 x elero JA 09 Comfort SMI Art. Nr.: 353670001

Optionale Produkte wie Kupplungen, Auflaufpilze, Pilzverlängerungen oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

[TAB:Kupplungen]

Die gewünschte Kupplung mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Kupplungen und Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].
*► Typ 1*	*► Typ 2*	*► Typ 3*

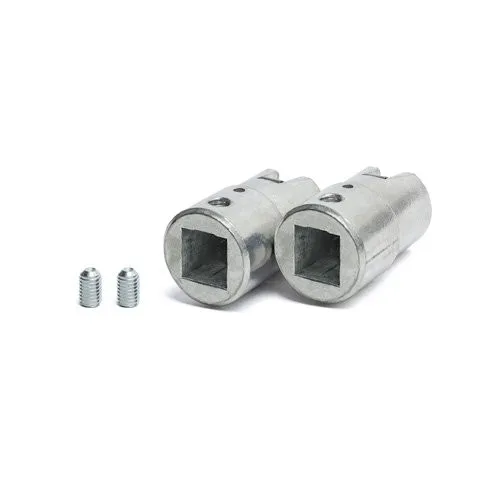

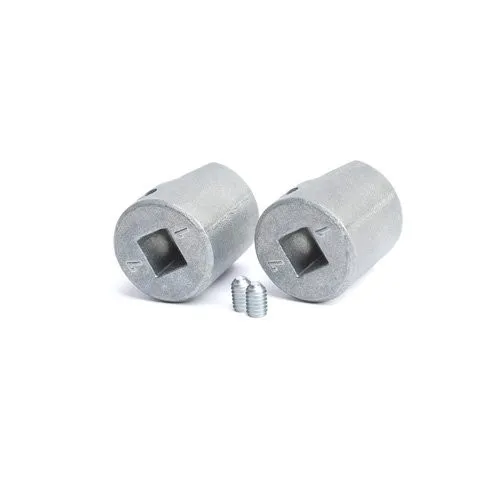

6-kant 11,0 mm, mit M5 Gewinde Art. Nr.: 265140002	4-kant 7,0 mm, kurz, mit M5 Gewinde Art. Nr.: 265220002	4-kant 10,00 mm, lang, mit M5 Gewinde Art. Nr.: 265131002

*► Typ 4*	*► Typ 5*	*► Typ 6*

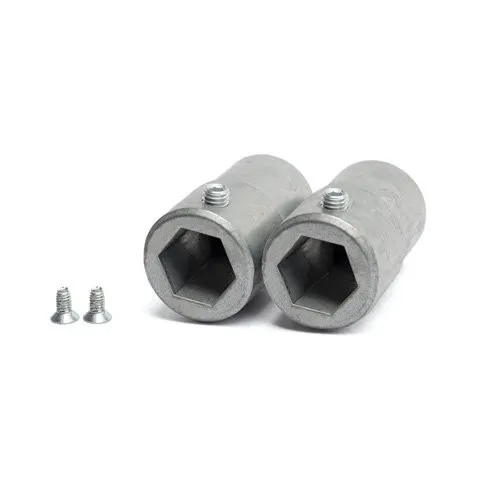

4-kant 12,0 mm, lang, mit M5 Gewinde Art. Nr.: 265041002	Nutrohr 14,0 mm, lang, mit M5 Gewinde Art. Nr.: 265001002	6-kant 9,0 mm, mit M5 Gewinde Art. Nr.: 265121001

*► Typ 7*	*► Typ 8*	*► Typ 9*

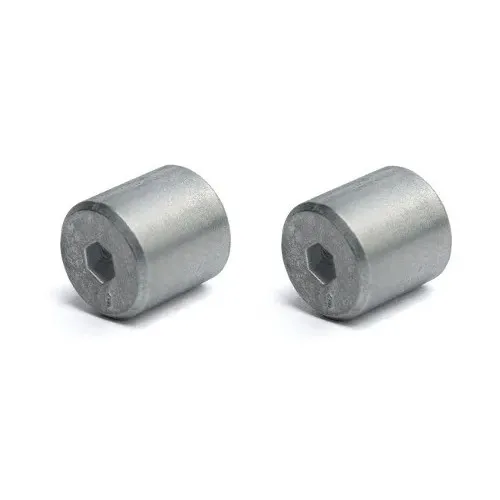

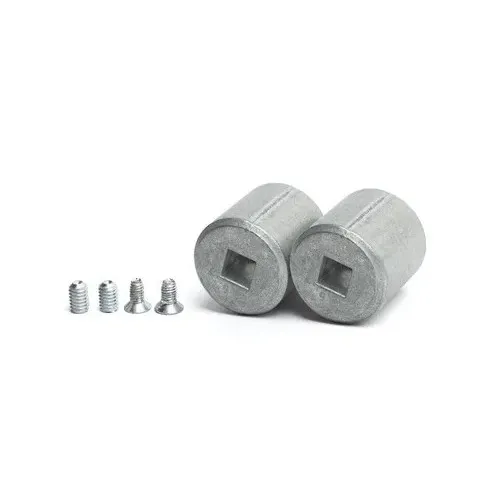

6-kant 13,0 mm, mit M5 Gewinde Art. Nr.: 265061001	4-kant 6,0 mm, mit Bohrung 3,3 Art. Nr.: 265170001	6-kant 6,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163003501

*► Typ 10*	*► Typ 11*	*► Typ 12*

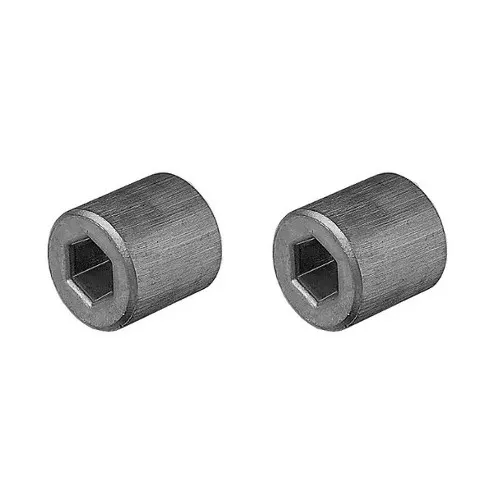

6-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001301	6-kant 9,0 mm Art. Nr.: 163001401	4-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001001

*► Typ 13*	*► Typ 14*

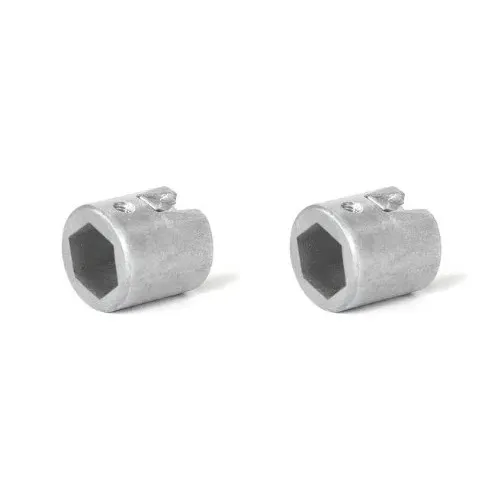

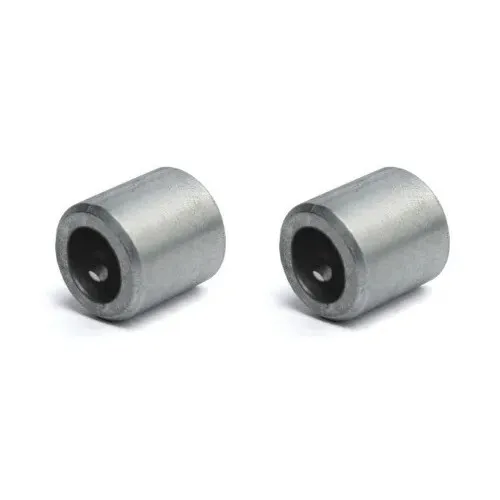

Nutrohr Ø 12,0 mm, mit Bohrung 3,3 Art. Nr.: 163001501	6-kant 7,0 mm, kurz, mit Bohrung 3,3 Art. Nr.: 163001202

[TAB:Zubehör]

Das benötigte Zubehör bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weiteres Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

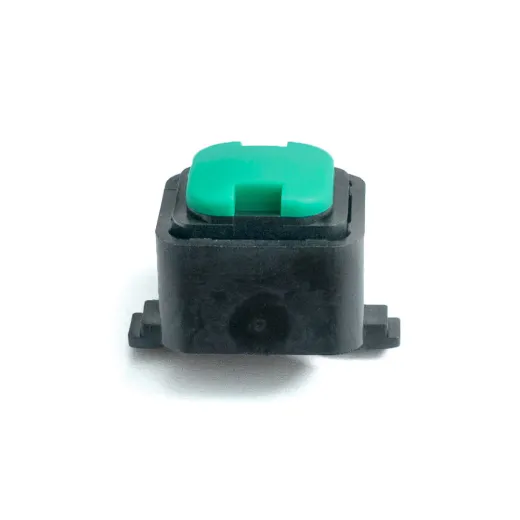

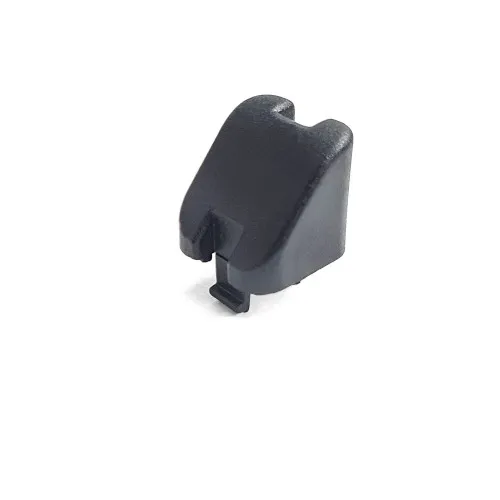

Abgeschrägter Auflaufpilz	Pilzverlängerung	Auflaufpilz grün
Art. Nr.: 167014701	Art. Nr.: 161014502	Art. Nr.: 262008701

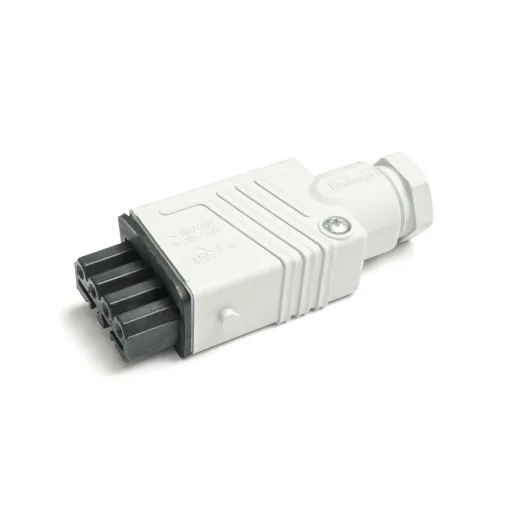

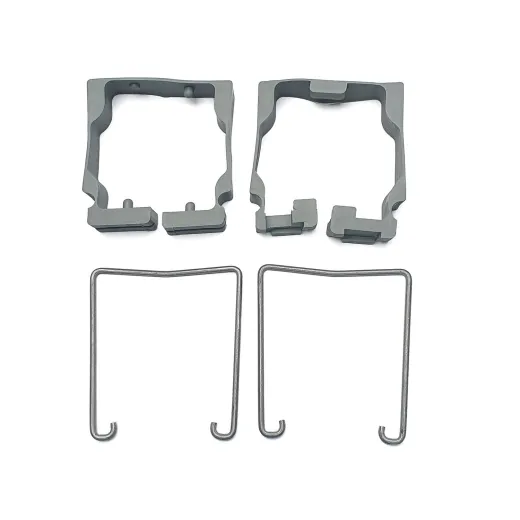

Hirschmann-Kupplung (STAK4)	Jalousieklemmset 68 × 66 mm	Jalousieklemmset 58 × 56 mm
Art. Nr.: 137049801	Art. Nr.: 266110001	Art. Nr.: 266120001
