JA 04/35 Comfort / Schnellläufer

Art.Nr.: 352250001

Der Jalousieantrieb JA 04/35 Comfort für Jalousien und Rafftores ist dank elektronischer Endabschaltung einfach zu installieren. Außerdem ist er mit Stillstandserkennung und Bandlängenausgleich ausgestattet. Ein weiterer Vorteil ist die leise Endlagenanfahrt ohne Klackgeräusche. Diese JA Comfort Antriebe haben eine Antriebsdrehzahl von 35 Upm an der Welle. Weitere technische Daten zum JA 04/35 Comfort finden Sie HIER.

**Weitere verfügbare Artikelvarianten.**
4 Nm	4 Nm	6 Nm
JA 04/35 Comfort	JA 04/50 Comfort	JA 06/35 Comfort

Produktbesonderheiten des JA 04/35 Comfort

► Bandlängenausgleich
► Stillstandserkennung
► Langsamfahrt während der Lamellenwendung und vor den Endlagen
► Überwachter Pilz-Auflaufschalter
► Frei programmierbare Blendenposition
► Geräuschlose Softbremse

Durch die geräuschlose Softbremse entfällt das lästige Klack-Geräusch, was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.

Wichtiger Hinweise zur Montage

Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.

Wichtiger Hinweis zur Endlageneinstellung

Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden, musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges Drücken der AUF und AB Taste auf dem Montagekabel möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.

**Endlageneinstellung des JA 04/35 Comfort**
Jalousie (Oben/unten)	Endlage oben	Endlage unten
Mit Drucktaste am Motor (mechanisch)
Mit Handsender
Automatische Abschaltung	¹
Mit Programmierkabel

(¹) über Auflaufpilz am Motor

**Technische Daten JA Comfort / Schnellläufer**
Motorbezeichnung:	JA 04/35 Comfort	JA 04/50 Comfort	JA 06/35 Comfort
Drehmoment (Nm):	4	4	6
Abtrieb:	beidseitig	beidseitig	beidseitig
Geschwindigkeit (U/min):	35	50	35
Endschalterbereich (Umdreh.):	100	100	100
Stromversorgung:	230/50 V Hz	230/50 V Hz	230/50 V Hz
Stromaufnahme (Watt):	115	156	156
Leistungsaufnahme (A):	0,50	0,68	0,68
Artikelnummer:	352250001	352450001	352350001
Abmessungen:	siehe Abbildung unten	im Produkt	im Produkt
Gesamtlänge (b):	243 mm	258 mm	258 mm
Laufzeit (min):	5	4	4
Schutzart:	IP 54	IP 54	IP 54
Anschlusskabel, halogenfrei:	0,8 m mit Hirschmann-Stecker	0,8 m mit Hirschmann-Stecker	0,8 m mit Hirschmann-Stecker

Maße JA Comfort

Im Lieferumfang enthalten sind:

1 x elero JA 04/35 Comfort Art. Nr.: 352250001

Optionale Produkte wie Kupplungen, Auflaufpilze, Pilzverlängerungen oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

[TAB:Kupplungen]

Die gewünschte Kupplung mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Kupplungen und Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].
*► Typ 1*	*► Typ 2*	*► Typ 3*

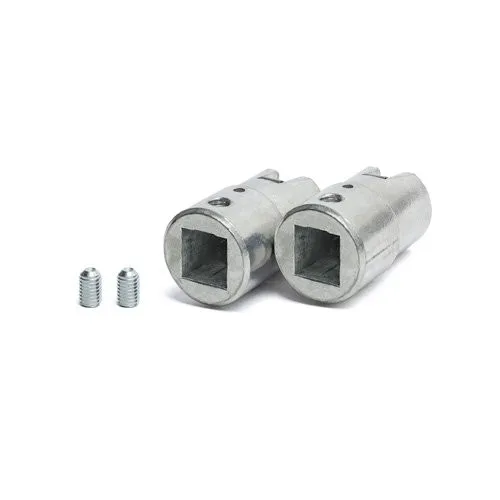

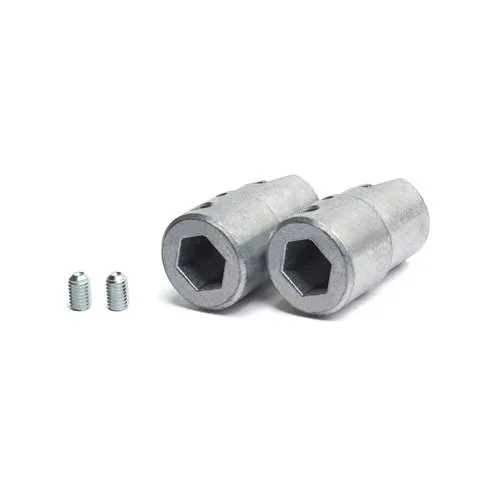

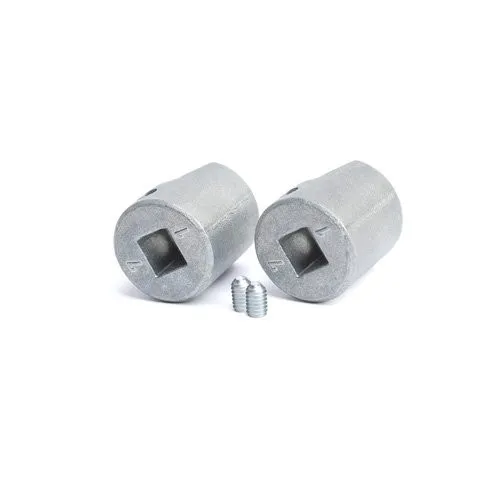

6-kant 11,0 mm, mit M5 Gewinde Art. Nr.: 265140002	4-kant 7,0 mm, kurz, mit M5 Gewinde Art. Nr.: 265220002	4-kant 10,00 mm, lang, mit M5 Gewinde Art. Nr.: 265131002

*► Typ 4*	*► Typ 5*	*► Typ 6*

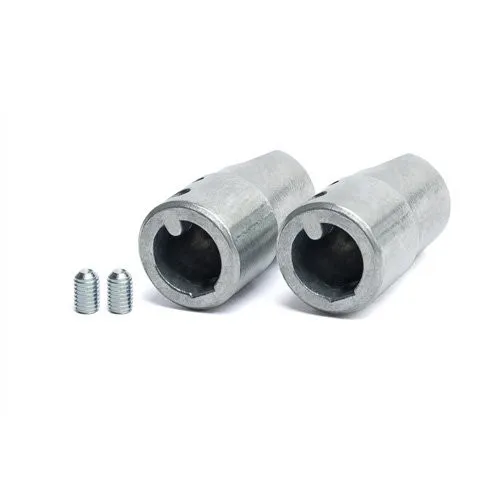

4-kant 12,0 mm, lang, mit M5 Gewinde Art. Nr.: 265041002	Nutrohr 14,0 mm, lang, mit M5 Gewinde Art. Nr.: 265001002	6-kant 9,0 mm, mit M5 Gewinde Art. Nr.: 265121001

*► Typ 7*	*► Typ 8*	*► Typ 9*

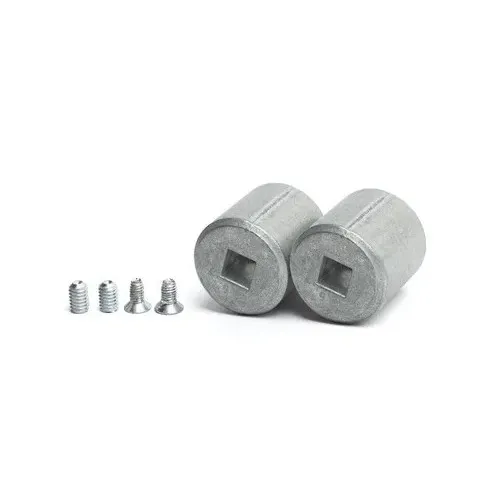

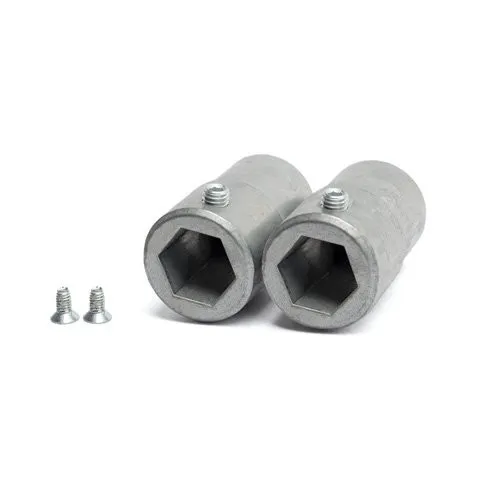

6-kant 13,0 mm, mit M5 Gewinde Art. Nr.: 265061001	4-kant 6,0 mm, mit Bohrung 3,3 Art. Nr.: 265170001	6-kant 6,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163003501

*► Typ 10*	*► Typ 11*	*► Typ 12*

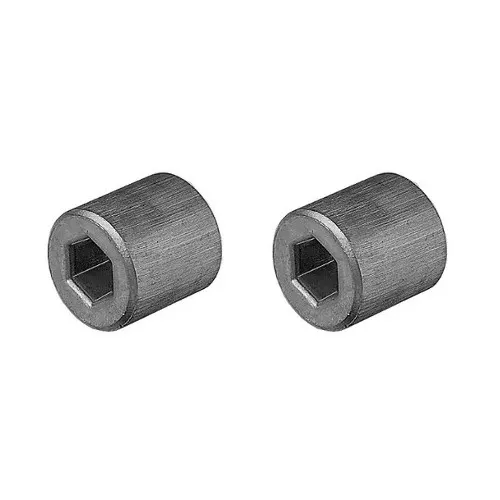

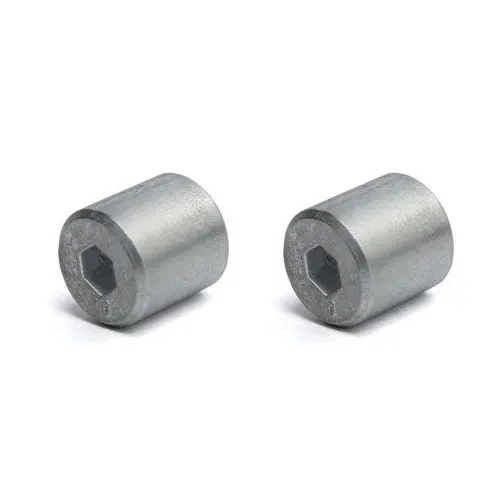

6-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001301	6-kant 9,0 mm Art. Nr.: 163001401	4-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001001

*► Typ 13*	*► Typ 14*

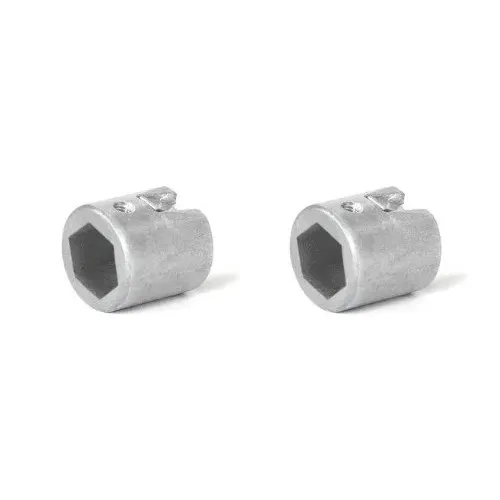

Nutrohr Ø 12,0 mm, mit Bohrung 3,3 Art. Nr.: 163001501	6-kant 7,0 mm, kurz, mit Bohrung 3,3 Art. Nr.: 163001202

[TAB:Zubehör]

Das benötigte Zubehör bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weiteres Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

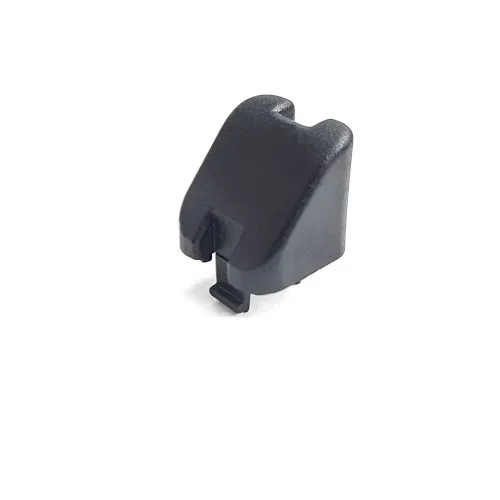

Abgeschrägter Auflaufpilz	Pilzverlängerung	Auflaufpilz grün
Art. Nr.: 167014701	Art. Nr.: 161014502	Art. Nr.: 262008701

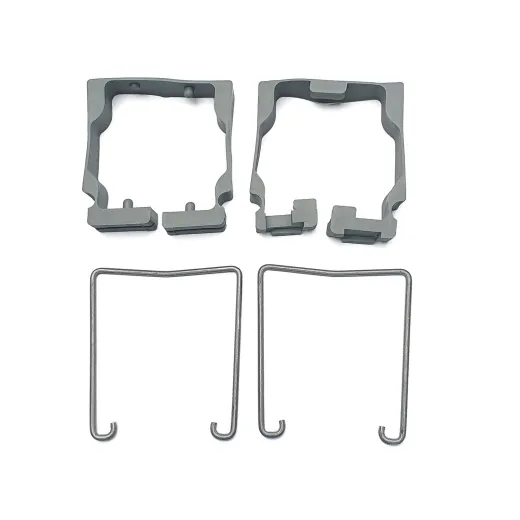

Hirschmann-Kupplung (STAK3)	Jalousieklemmset 68 × 66 mm	Jalousieklemmset 58 × 56 mm
Art. Nr.: 137015301	Art. Nr.: 266110001	Art. Nr.: 266120001
