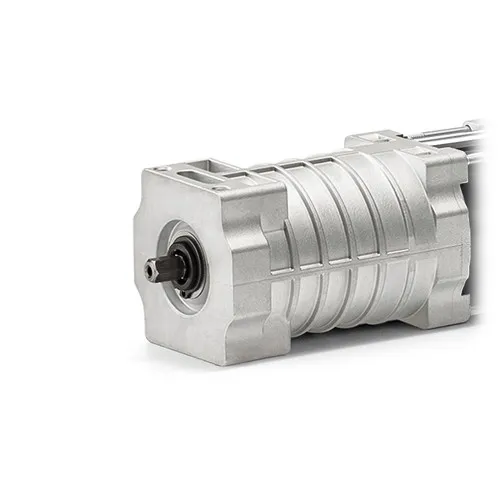

JA 06 dk

Art.Nr.: 350520003

Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Diese Antriebe haben 6 Nm Drehmoment, verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle. Weitere technische Daten zum JA 06 dk finden Sie HIER.

**Weitere verfügbare Artikelvarianten.**
6 Nm	10 Nm	20 Nm
JA 06 dk	JA 10 dk	JA 20 dk

Rechtseinbau / Linkseinbau
Rechtseinbau (Sicht von Gebäude Außenfassade nach innen):	Linkseinbau (Sicht von Gebäude Außenfassade nach innen):
Kabelauslass und Stirnseite mit Bedruckung befinden sich rechts Einstelltaster orange = AUF, Einstelltaster weiß = AB.	Kabelauslass und Stirnseite mit Bedruckung befinden sich links, Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben Einstelltaster orange = AB, Einstelltaster weiß = AUF.

Produktbesonderheiten des JA 06 dk

► werkseitig für Rechtseinbau vorbereitet, mit unterer Endlage voreingestellt
► beidseitiger Antrieb
► Endlagen über Drucktasten einstellbar (obere Endlage auch über Auflaufpilz schaltbar)

**Endlageneinstellung des JA 06 dk**
Jalousie (Oben/unten)	Endlage oben	Endlage unten
Mit Drucktaste am Motor (mechanisch)
Mit Handsender
Automatische Abschaltung	¹
Mit Programmierkabel

(¹) über Auflaufpilz am Motor

**Technische Daten JA dk**
Motorbezeichnung:	JA 06 dk	JA 10 Soft	JA 20 dk
Drehmoment (Nm):	6	10	20
Abtrieb:	beidseitig	beidseitig	beidseitig
Geschwindigkeit (U/min):	26	26	26
Endschalterbereich (Umdreh.):	85	85	85
Stromversorgung:	230/50 V Hz	230/50 V Hz	230/50 V Hz
Stromaufnahme (Watt):	115	125	230
Leistungsaufnahme (A):	0,50	0,55	1,00
Artikelnummer:	350520003	350620003	350720003
Abmessungen:	siehe Abbildung unten	siehe Produktbeschreibung	siehe Produktbeschreibung
Gesamtlänge:	250,7 mm	280,7 mm	305,7 mm
Laufzeit (min):	5	5	4
Schutzart:	IP 44	IP 44	IP 44
Anschlusskabel, halogenfrei:	0,5 m mit Hirschmann-Stecker	0,5 m mit Hirschmann-Stecker	0,5 m mit Hirschmann-Stecker

Im Lieferumfang enthalten sind:

1 x elero JA 06dk Art. Nr.: 350520003

Optionale Produkte wie Kupplungen, Auflaufpilze, Pilzverlängerungen oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

[TAB:Kupplungen]

Die gewünschte Kupplung mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Kupplungen und Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

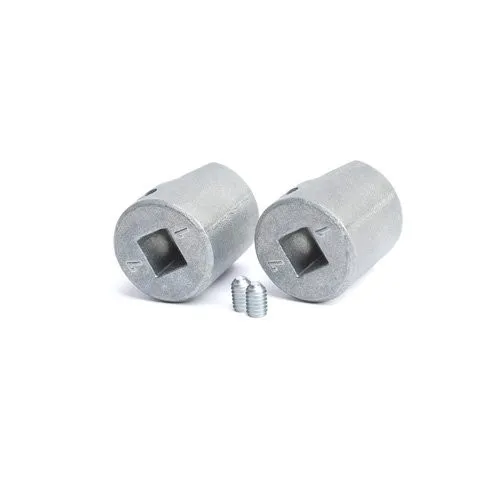

*► Typ 1*	*► Typ 2*	*► Typ 3*

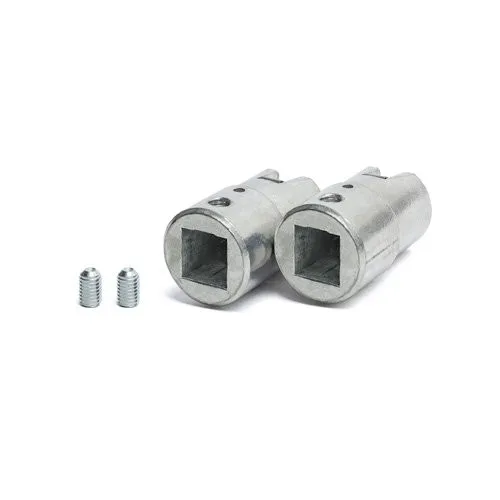

6-kant 11,0 mm, mit M5 Gewinde Art. Nr.: 265140002	4-kant 7,0 mm, kurz, mit M5 Gewinde Art. Nr.: 265220002	4-kant 10,00 mm, lang, mit M5 Gewinde Art. Nr.: 265131002

*► Typ 4*	*► Typ 5*	*► Typ 6*

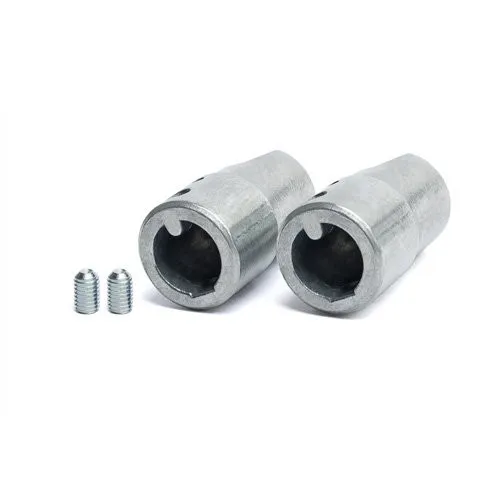

4-kant 12,0 mm, lang, mit M5 Gewinde Art. Nr.: 265041002	Nutrohr 14,0 mm, lang, mit M5 Gewinde Art. Nr.: 265001002	6-kant 9,0 mm, mit M5 Gewinde Art. Nr.: 265121001

*► Typ 7*	*► Typ 8*	*► Typ 9*

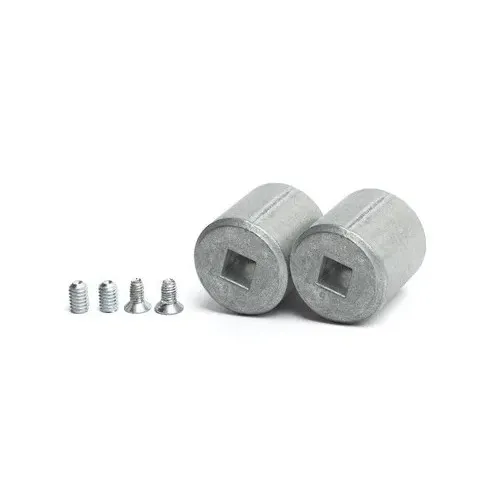

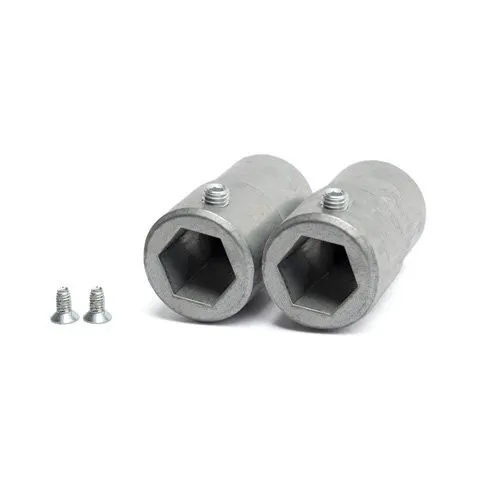

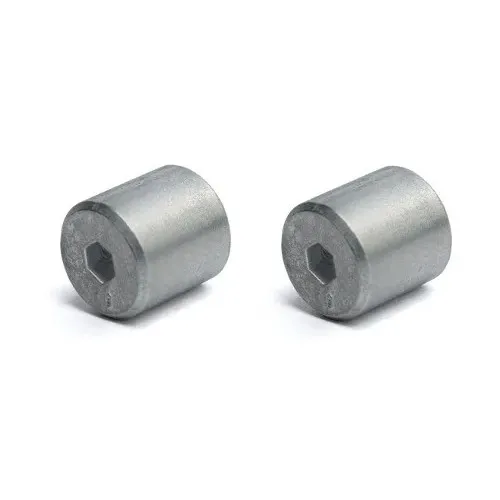

6-kant 13,0 mm, mit M5 Gewinde Art. Nr.: 265061001	4-kant 6,0 mm, mit Bohrung 3,3 Art. Nr.: 265170001	6-kant 6,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163003501

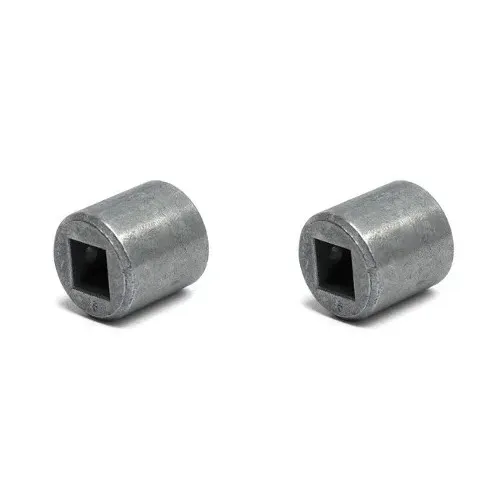

*► Typ 10*	*► Typ 11*	*► Typ 12*

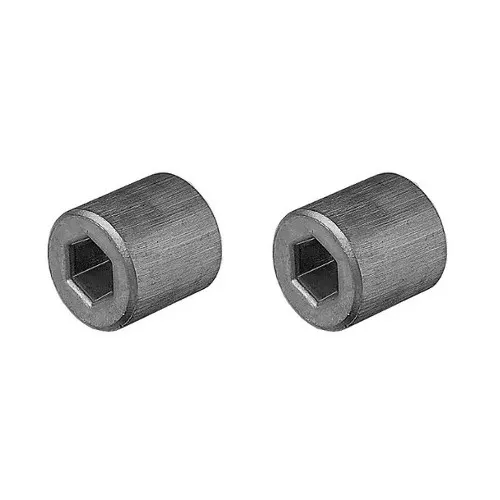

6-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001301	6-kant 9,0 mm Art. Nr.: 163001401	4-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001001

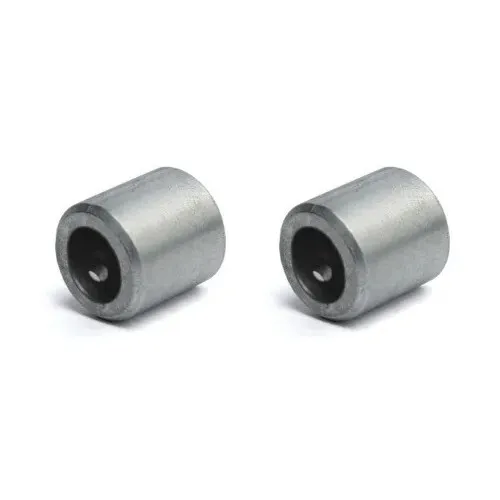

*► Typ 13*	*► Typ 14*
Nutrohr Ø 12,0 mm, mit Bohrung 3,3 Art. Nr.: 163001501	6-kant 7,0 mm, kurz, mit Bohrung 3,3 Art. Nr.: 163001202

[TAB:Zubehör]

Das benötigte Zubehör bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weiteres Zubehör für elero JA Motoren finden sie in der Kategorie» [Zubehör elero Jalousieantriebe].

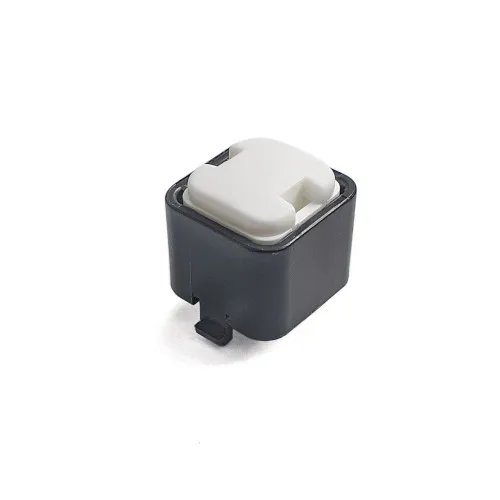

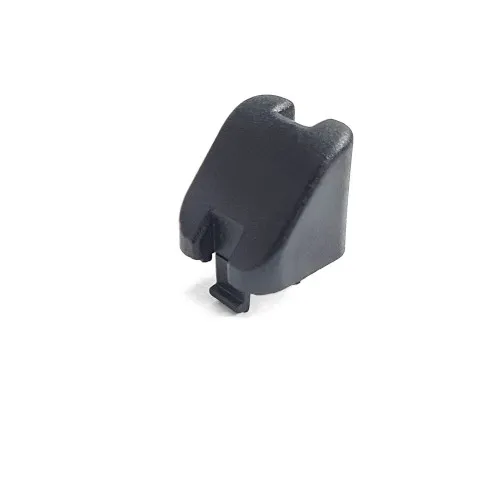

Abgeschrägter Auflaufpilz	Pilzverlängerung	Auflaufpilz weiß (Links)
Art. Nr.: 167014701	Art. Nr.: 161014502	Art. Nr.: 262001101

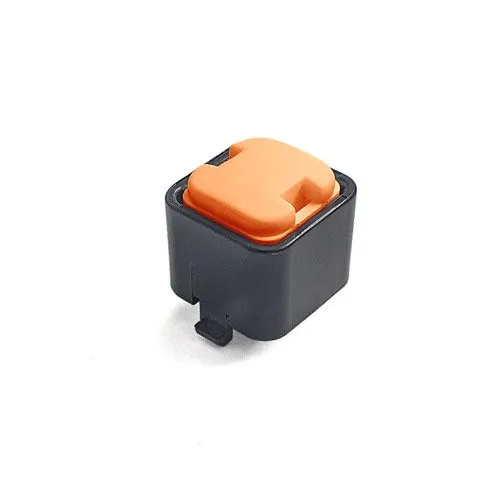

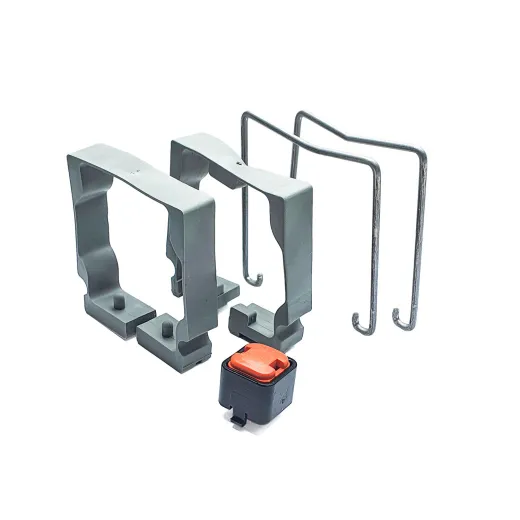

Auflaufpilz orange (Rechts)	Jalousieklemmset 68 × 66 mm	Jalousieklemmset 58 × 56 mm
Art. Nr.: 262003601	Art. Nr.: 266110001	Art. Nr.: 266120001

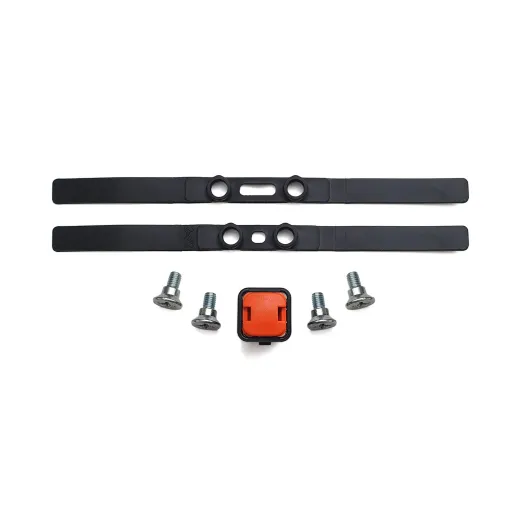

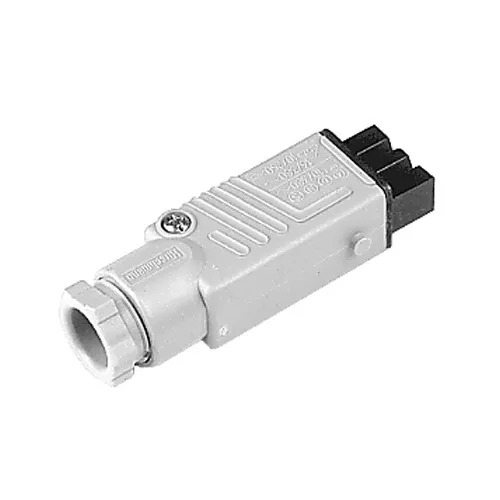

Hirschmann-Kupplung (STAK3)	Montagebeutel JA
Art. Nr.: 137015301	Art. Nr.: 265200002
