SunTop L40-868 RH

Art.Nr.: 362240001

elero SunTop L40-868 RH – Funk-Rohrantrieb für Markisen (40 Nm)

Leistungsstarker Markisenmotor mit moderner Funksteuerung

Der elero SunTop L40-868 RH ist ein hochwertiger Funk-Rohrantrieb mit 40 Nm Drehmoment, entwickelt für die zuverlässige Automatisierung von Markisen und textilem Sonnenschutz. Dank integrierter 868-MHz-Funktechnologie ermöglicht der Motor eine komfortable, kabellose Steuerung per Handsender oder Funksystem – ideal für Neuinstallationen und Nachrüstungen ohne aufwendige Verkabelung.

Die intelligente Antriebstechnik mit elektronischer Endlageneinstellung, Hindernis- und Blockiererkennung sowie robuster Bauweise sorgt für langlebigen Betrieb, erhöhten Schutz der Markisenanlage und maximalen Bedienkomfort im Alltag.

Adaptersets der alten Motoren-Baureihe T11 können mit diesen aktuellen SunTop L RH Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T11 durch den aktuellen SunTop L-868 RH ersetzen möchten. Weitere technische Daten zum SunTop L40-868 RH finden Sie in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

40 Nm 60 Nm 80 Nm 100 Nm 120 Nm
SunTop L40-868 RH SunTop L60-868 RH SunTop L80-868 RH SunTop L100-868 RH SunTop L120-868 RH


Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.

Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise – der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.



Produktbesonderheiten des SunTop L40-868 RH

► Intelligente Kraftmessung
► Wichtig:
Vierkantbolzen 16 × 16. Art-Nr. 23 375.1501 (Nicht im Standard-Lieferumfang der VariEco L RH-Antriebe enthalten, jedoch notwendig für den Einbau des Antriebs)

Endlageneinstellung des SunTop L40-868 RH

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch)
 Mit Handsender yes yes
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel yes yes
(¹) Endlagen über Handsender und Montagekabel einstellbar.


Endlagen, sind wie folgt programmierbar

  1. obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
  2. obere Endlage / frei einstellbar | untere Endlage / auf Anschlago
  3. obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
  4. obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar

Im Lieferumfang enthalten sind:

1 x elero SunTop L40-868 RH Art. Nr.: 362240001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten SunTop L-868 RH

Motorbezeichnung: SunTop
L40-868 RH
Drehmoment (Nm): 40
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 333
Leistungsaufnahme (A): 1,45
Artikelnummer: 362240001
Abmessungen (C): 563 mm
Abmessungen (D): 546 mm
Rohrdurchmesser: 58
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter



[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


 ► Typ 1  ► Typ 2  ► Typ 3
Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501

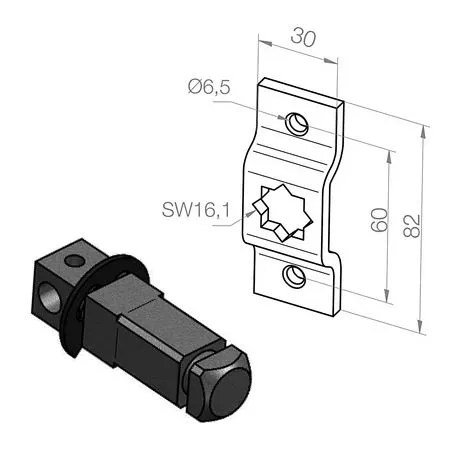

Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501
Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501


[TAB:Adapterset]

Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.



PDF zum Ausdrucken finden Sie >> HIER

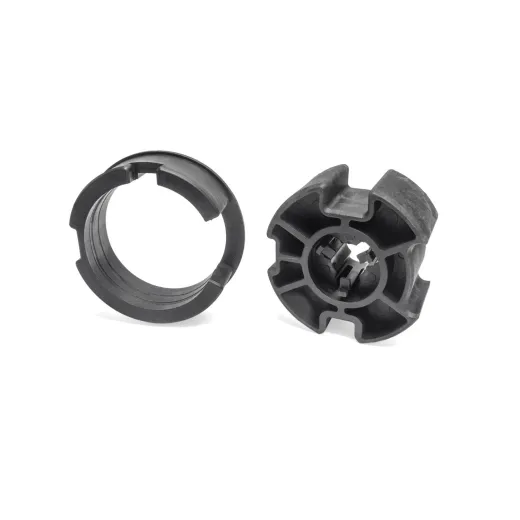

► Typ 1
  Ø 78 x 1 mm, MHZ

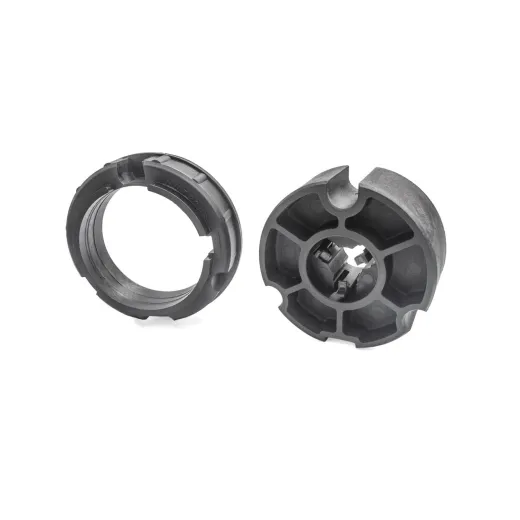

► Typ 2
  Ø 85 x 1,0 mm
Art. Nr.: 220240001 Art. Nr.: 220380001

► Typ 3
  Ø 90 Le-Profil, Ø 89 Deprat  		 ► Typ 4
  Ø 63 x 1,5 mm, mit 4 x M6
Art. Nr.: 220230001 Art. Nr.: 220250001

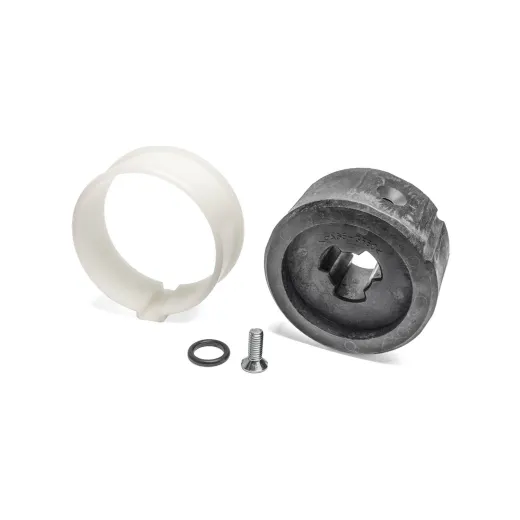

► Typ 5
  Ø 70 x 1,5 mm, mit 4 x M6  		 ► Typ 6
  Ø 70 x 2 mm, mit 4 x M6
Art. Nr.: 220260001 Art. Nr.: 220270001

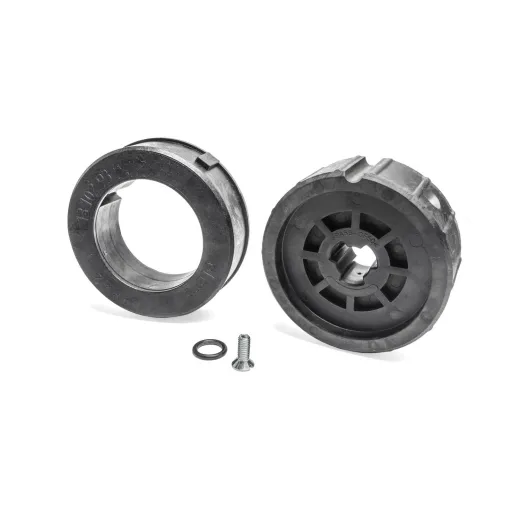

► Typ 7
  Ø 98 x 2 mm, mit 4 x M6  		 ► Typ 8
  Ø 102 x 2 mm, mit 4 x M6
Art. Nr.: 220220001 Art. Nr.: 220210001

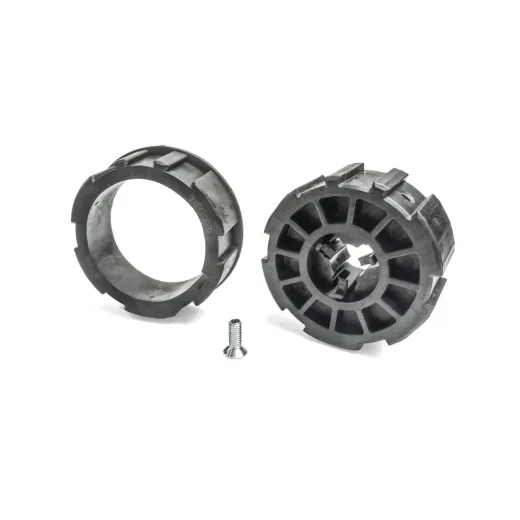

► Typ 9
  Ø 83 x 1,5 mm, mit 4 x M6  		 ► Typ 10
  Ø 133 x 2,5 mm, 4 x M6
  Ø 133 x 2,0 mm, 4 x M6
Art. Nr.: 220310001 Art. Nr.: 220360001

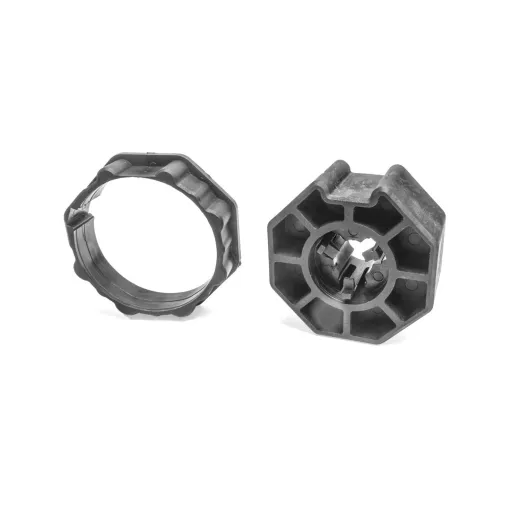

► Typ 11
  Ø 67 x 1,5 mm, MHZ  		 ► Typ 12 (8-kant)
  8-kant, SW 70
  Selve, Eckermann, Roma
Art. Nr.: 131170901 Art. Nr.: 220200001

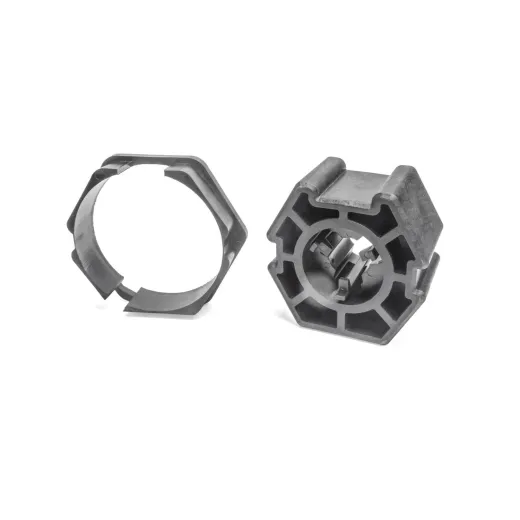

► Typ 13 (6-kant)

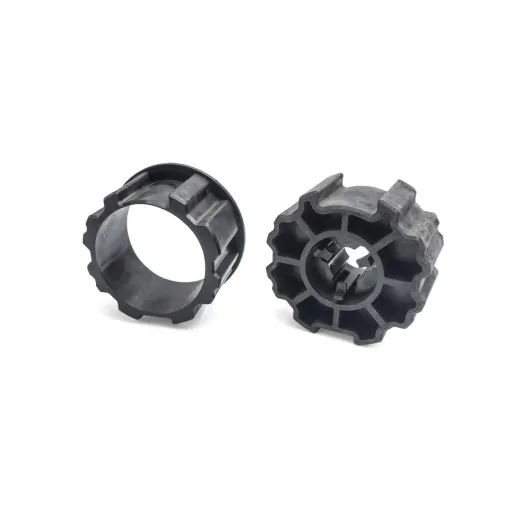

  6-kant, 75 Butzbach, Mäule  		 ► Typ 14
  Ø 76 x 1,2 mm
  Kittelberger, Wiral
Art. Nr.: 220290001 Art. Nr.: 220330001

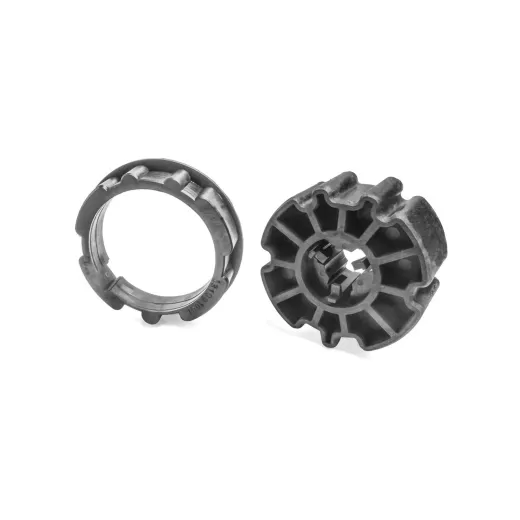

► Typ 15
  ZF 80, Zurflüh-Feller  		 ► Typ 16 (8-kant)
  8-kant SW 102 x 2,0 mm
  Alulux
Art. Nr.: 220320001 Art. Nr.: 220350001

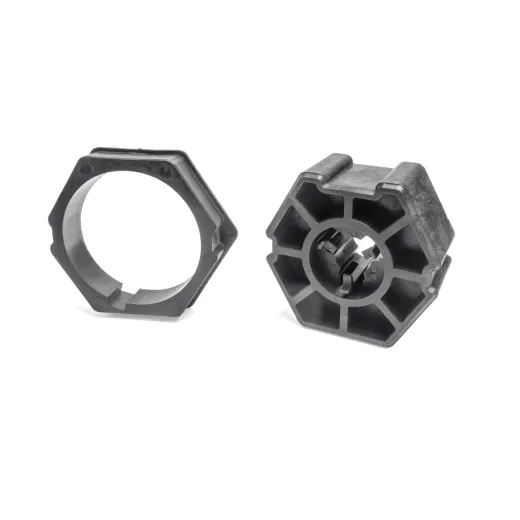

► Typ 17 (6-kant)

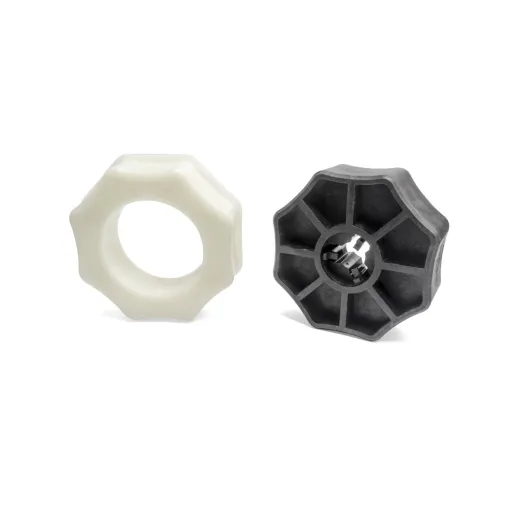

  6-kant, 85 Butzbach  		 ► Typ 18 (8-kant)
  8-kant, SW 102 x 2,5 mm, Roma
Art. Nr.: 220370001 Art. Nr.: 220280001

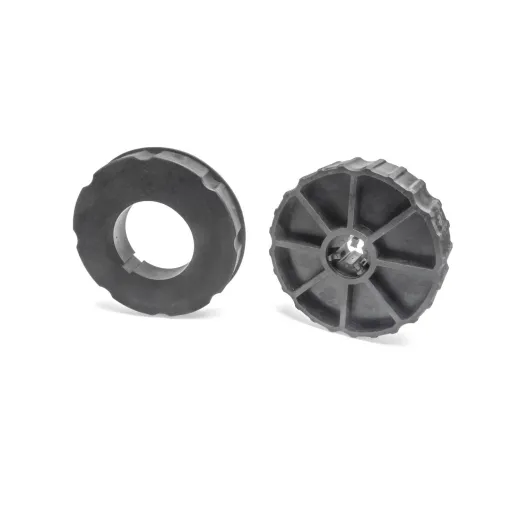

► Typ 19
  Ø 128 x 1,5 mm, Alukon  		 ► Typ 20 (8-kant)
  8-kant, SW 114 Heroal
Art. Nr.: 220340001 Art. Nr.: 220300001


Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
  • Anschlusskabel / elero: 0,4 m Hirschmann-Stecker STAS3 (+13,95 EUR)
  • Motorlager / elero / BR3: Bitte wählen
  • Motorlager / elero / BR3: Lieferung ohne Motorlager
  • Motorlager / elero / BR3: Typ 1 / Vierkantbolzen 16 x 16 mm (+8,90 EUR)
  • Motorlager / elero / BR3: Typ 2 / Sternlager mit Bolzen 16 x 16 mm (+15,20 EUR)
  • Motorlager / elero / BR3: Typ 3 / Wandanker mit Bolzen 16 x 16 mm (+16,70 EUR)
  • Adapterset / elero / BR3: Bitte wählen
  • Adapterset / elero / BR3: Lieferung ohne Adapterset
  • Adapterset / elero / BR3: Typ 1 / Ø 78 x 1 mm, MHZ (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 2 / Ø 85 x 1,0 mm (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat (+19,40 EUR)
  • Adapterset / elero / BR3: Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 (+13,70 EUR)
  • Adapterset / elero / BR3: Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 6 / Ø 70 x 2 mm, mit 4 x M6 (+16,90 EUR)
  • Adapterset / elero / BR3: Typ 7 / Ø 98 x 2 mm, mit 4 x M6 (+21,00 EUR)
  • Adapterset / elero / BR3: Typ 8 / Ø 102 x 2 mm, mit 4 x M6 (+20,40 EUR)
  • Adapterset / elero / BR3: Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 (+29,40 EUR)
  • Adapterset / elero / BR3: Typ 10 / Ø 133 x 2,5 mm, 4 x M6 (+37,40 EUR)
  • Adapterset / elero / BR3: Typ 11 / Ø 67 x 1,5 mm, MHZ (+9,90 EUR)
  • Adapterset / elero / BR3: Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 13 / 6-kant, 75 Butzbach, Mäule (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral (+11,10 EUR)
  • Adapterset / elero / BR3: Typ 15 / ZF 80, Zurflüh-Feller (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 16 / 8-kant SW 102 x 2,0 mm Alulux (+20,60 EUR)
  • Adapterset / elero / BR3: Typ 17 / 6-kant, 85 Butzbach (+13,30 EUR)
  • Adapterset / elero / BR3: Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 19 / Ø 128 x 1,5 mm, Alukon (+24,30 EUR)
  • Adapterset / elero / BR3: Typ 20 / 8-kant, SW 114 Heroal (+21,00 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Vorgängermodell (elero) : Ersatz für den SunTop L40-868 40 Nm
Verwendung : Markise
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe L (Large) 58 Ab Wellengröße 63 mm verwendbar.
Drehmoment (Nm) : 40 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar
Steuerungsart : Funk
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 268,35 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
SunTop L40-868 RH

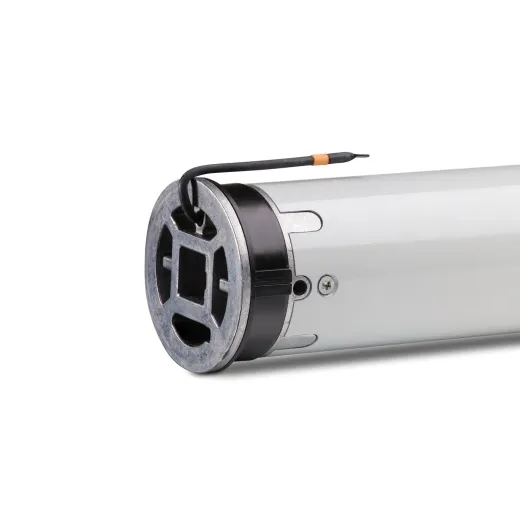

SunTop L-868 RH Motorkopf

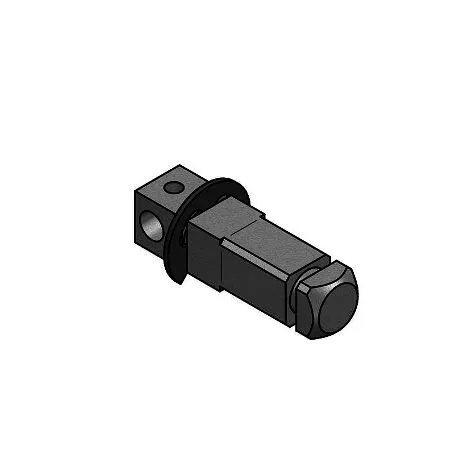

elero Vierkantbolzen 16 x 16 mm / Art. Nr.: 233751501
elero Sternlager inkl. Vierkantbolzen 16 x 16 mm / Art. Nr.: 131063501 / 233751501

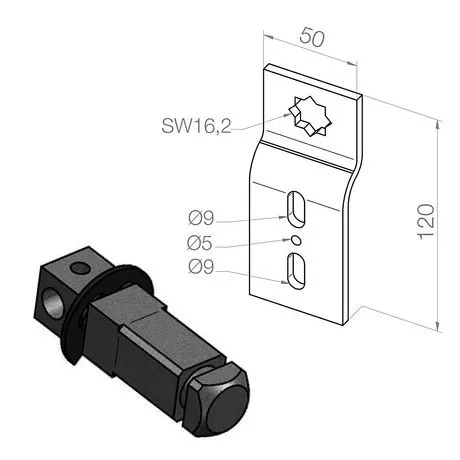

elero Wandanker inkl. Vierkantbolzen 16 x 16 mm / Art. Nr.: 133010801 / 233751501
elero ► Typ 1 / Ø 78 x 1 mm, MHZ / Art. Nr.: 220240001
elero ► Typ 2 / Ø 85 x 1,0 mm / Art. Nr.: 220380001

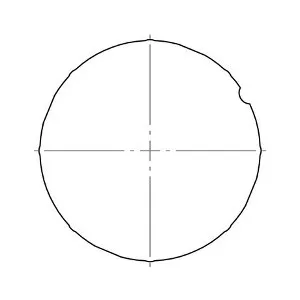

elero ► Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat / Art. Nr.: 220250001

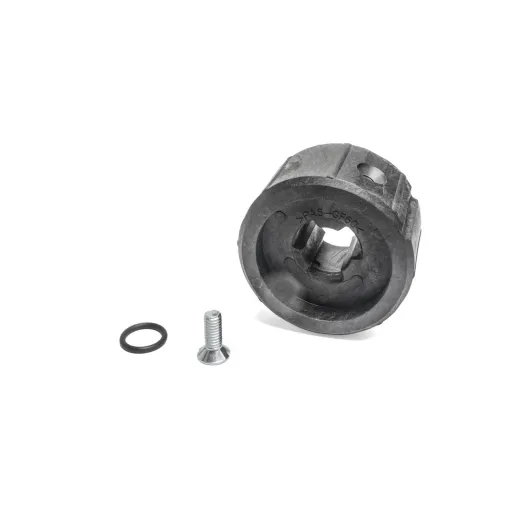

elero ► Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220250001

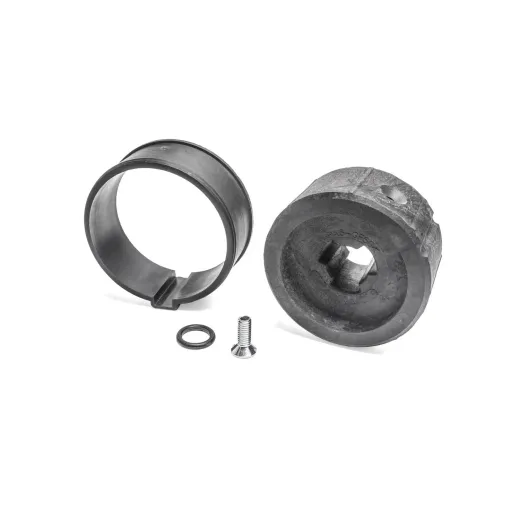

elero ► Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220260001
elero ► Typ 6 / Ø 70 x 2 mm, mit 4 x M6 / Art. Nr.: 220270001
elero ► Typ 7 / Ø 98 x 2 mm, mit 4 x M6 / Art. Nr.: 220220001

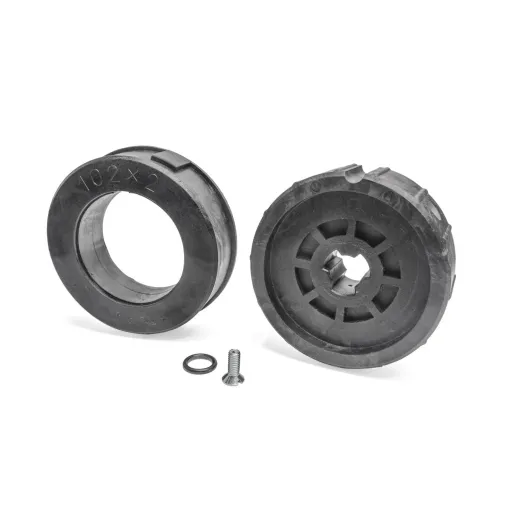

elero ► Typ 8 / Ø 102 x 2 mm, mit 4 x M6 / Art. Nr.: 220210001
elero ► Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220310001

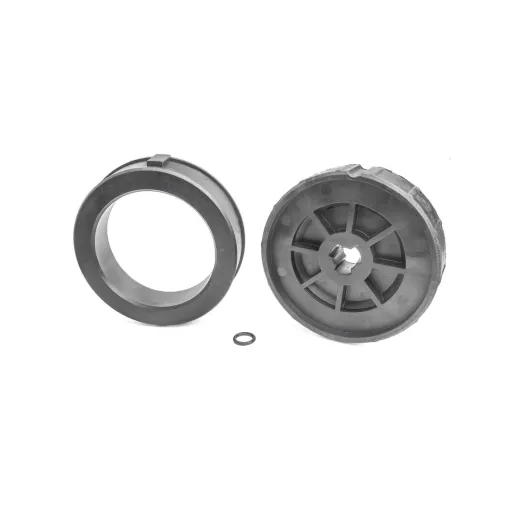

elero ► Typ 10 / Ø 133 x 2,5 (2,0) mm, 4 x M6 / Art. Nr.: 220360001

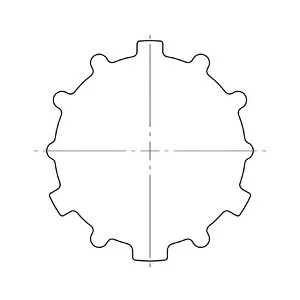

elero ► Typ 11 / Ø 67 x 1,5 mm, MHZ / Art. Nr.: 131170901
elero ► Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma / Art. Nr.: 220200001
elero ► Typ 13 / 6-kant, 75 Butzbach, Mäule / Art. Nr.: 220290001
elero ► Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral / Art. Nr.: 220330001
elero ► Typ 15 / ZF 80, Zurflüh-Feller / Art. Nr.: 220320001
elero ► Typ 16 / 8-kant SW 102 x 2,0 mm Alulux / Art. Nr.: 220350001
elero ► Typ 17 / 6-kant, 85 Butzbach / Art. Nr.: 220370001
elero ► Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma / Art. Nr.: 220280001
elero ► Typ 19 / Ø 128 x 1,5 mm, Alukon / Art. Nr.: 220340001
elero ► Typ 20 / 8-kant, SW 114 Heroal / Art. Nr.: 220300001
elero Anschlusskabel RevoLine 2 Meter 233950201

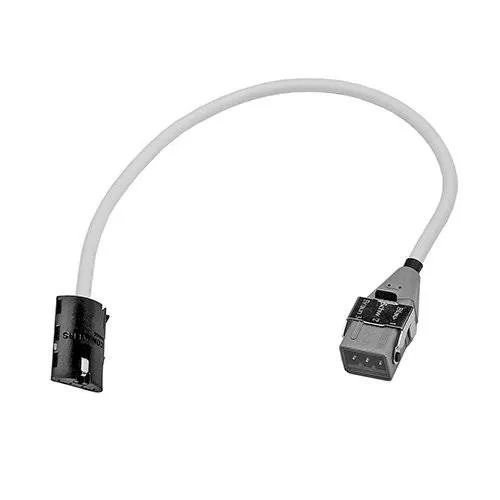

Anschlusskabel 0,4 m mit Hirschmann-Stecker (STAS3)
elero Anschlusskabel RevoLine 3 Meter 233950301
elero Anschlusskabel RevoLine 5 Meter 233950401
elero Anschlusskabel RevoLine 10 Meter 233950501
