SunTop L60 RH

Art.Nr.: 362330001

Der elero SunTop L60 RH hat ein Drehmoment von 60 Nm. Die Drehzahl des SunTop L60 RH Antriebe beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle SunTop Antriebe ist auch der SunTop L60 RH für Links- und Rechtseinbau geeignet. Adaptersets der alten Motoren-Baureihe T11 können mit diesen aktuellen SunTop L RH Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T11 durch den aktuellen SunTop L RH ersetzen möchten. Weitere technische Daten zum SunTop L40 RH finden Sie in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

40 Nm 60 Nm 80 Nm 100 Nm 120 Nm
SunTop L40 RH SunTop L60 RH SunTop L80 RH SunTop L100 RH SunTop L120 RH



Produktbesonderheiten des SunTop L60 RH

► Intelligente Kraftmessung
► Wichtig:
Vierkantbolzen 16 × 16. Art-Nr. 23 375.1501 (Nicht im Standard-Lieferumfang der VariEco L RH-Antriebe enthalten, jedoch notwendig für den Einbau des Antriebs)


Endlageneinstellung des SunTop L60 RH

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch)
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch) yes ¹ yes ¹
 Mit Programmierkabel yes yes
(¹) Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.


Im Lieferumfang enthalten sind:

1 x elero SunTop L60 RH Art. Nr.: 362330001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten / SunTop L RH

Motorbezeichnung: SunTop
L60 RH
Drehmoment (Nm): 60
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 356
Leistungsaufnahme (A): 1,55
Artikelnummer: 362330001
Abmessungen (C): 563 mm
Abmessungen (D): 546 mm
Rohrdurchmesser: 58
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter



[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


 ► Typ 1  ► Typ 2  ► Typ 3
Vierkantbolzen 16 x 16 mm
Art. Nr.: 233751501
Sternlager inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 131063501 / 233751501
Wandanker inkl. Vierkantbolzen 16 x 16 mm
Art. Nr.: 133010801 / 233751501


[TAB:Adapterset]

Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.



PDF zum Ausdrucken finden Sie >> HIER

► Typ 1
  Ø 78 x 1 mm, MHZ

► Typ 2
  Ø 85 x 1,0 mm
Art. Nr.: 220240001 Art. Nr.: 220380001

► Typ 3
  Ø 90 Le-Profil, Ø 89 Deprat  		 ► Typ 4
  Ø 63 x 1,5 mm, mit 4 x M6
Art. Nr.: 220230001 Art. Nr.: 220250001

► Typ 5
  Ø 70 x 1,5 mm, mit 4 x M6  		 ► Typ 6
  Ø 70 x 2 mm, mit 4 x M6
Art. Nr.: 220260001 Art. Nr.: 220270001

► Typ 7
  Ø 98 x 2 mm, mit 4 x M6  		 ► Typ 8
  Ø 102 x 2 mm, mit 4 x M6
Art. Nr.: 220220001 Art. Nr.: 220210001

► Typ 9
  Ø 83 x 1,5 mm, mit 4 x M6  		 ► Typ 10
  Ø 133 x 2,5 mm, 4 x M6
  Ø 133 x 2,0 mm, 4 x M6
Art. Nr.: 220310001 Art. Nr.: 220360001

► Typ 11
  Ø 67 x 1,5 mm, MHZ  		 ► Typ 12 (8-kant)
  8-kant, SW 70
  Selve, Eckermann, Roma
Art. Nr.: 131170901 Art. Nr.: 220200001

► Typ 13 (6-kant)
  6-kant, 75 Butzbach, Mäule  		 ► Typ 14
  Ø 76 x 1,2 mm
  Kittelberger, Wiral
Art. Nr.: 220290001 Art. Nr.: 220330001

► Typ 15
  ZF 80, Zurflüh-Feller  		 ► Typ 16 (8-kant)
  8-kant SW 102 x 2,0 mm
  Alulux
Art. Nr.: 220320001 Art. Nr.: 220350001

► Typ 17 (6-kant)
  6-kant, 85 Butzbach  		 ► Typ 18 (8-kant)
  8-kant, SW 102 x 2,5 mm, Roma
Art. Nr.: 220370001 Art. Nr.: 220280001

► Typ 19
  Ø 128 x 1,5 mm, Alukon  		 ► Typ 20 (8-kant)
  8-kant, SW 114 Heroal
Art. Nr.: 220340001 Art. Nr.: 220300001


Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
  • Anschlusskabel / elero: 0,4 m Hirschmann-Stecker STAS3 (+13,95 EUR)
  • Motorlager / elero / BR3: Bitte wählen
  • Motorlager / elero / BR3: Lieferung ohne Motorlager
  • Motorlager / elero / BR3: Typ 1 / Vierkantbolzen 16 x 16 mm (+8,90 EUR)
  • Motorlager / elero / BR3: Typ 2 / Sternlager mit Bolzen 16 x 16 mm (+15,20 EUR)
  • Motorlager / elero / BR3: Typ 3 / Wandanker mit Bolzen 16 x 16 mm (+16,70 EUR)
  • Adapterset / elero / BR3: Bitte wählen
  • Adapterset / elero / BR3: Lieferung ohne Adapterset
  • Adapterset / elero / BR3: Typ 1 / Ø 78 x 1 mm, MHZ (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 2 / Ø 85 x 1,0 mm (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat (+19,40 EUR)
  • Adapterset / elero / BR3: Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 (+13,70 EUR)
  • Adapterset / elero / BR3: Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 6 / Ø 70 x 2 mm, mit 4 x M6 (+16,90 EUR)
  • Adapterset / elero / BR3: Typ 7 / Ø 98 x 2 mm, mit 4 x M6 (+21,00 EUR)
  • Adapterset / elero / BR3: Typ 8 / Ø 102 x 2 mm, mit 4 x M6 (+20,40 EUR)
  • Adapterset / elero / BR3: Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 (+29,40 EUR)
  • Adapterset / elero / BR3: Typ 10 / Ø 133 x 2,5 mm, 4 x M6 (+37,40 EUR)
  • Adapterset / elero / BR3: Typ 11 / Ø 67 x 1,5 mm, MHZ (+9,90 EUR)
  • Adapterset / elero / BR3: Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 13 / 6-kant, 75 Butzbach, Mäule (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral (+11,10 EUR)
  • Adapterset / elero / BR3: Typ 15 / ZF 80, Zurflüh-Feller (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 16 / 8-kant SW 102 x 2,0 mm Alulux (+20,60 EUR)
  • Adapterset / elero / BR3: Typ 17 / 6-kant, 85 Butzbach (+13,30 EUR)
  • Adapterset / elero / BR3: Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 19 / Ø 128 x 1,5 mm, Alukon (+24,30 EUR)
  • Adapterset / elero / BR3: Typ 20 / 8-kant, SW 114 Heroal (+21,00 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Vorgängermodell (elero) : Ersatz für den SunTop L60 60 Nm Ersatz für den T 11/6 CSM-E 60 Nm
Verwendung : Markise
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe L (Large) 58 Ab Wellengröße 63 mm verwendbar.
Drehmoment (Nm) : 60 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 235,18 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
SunTop L60 RH


SunTop L40 RH Motorkopf

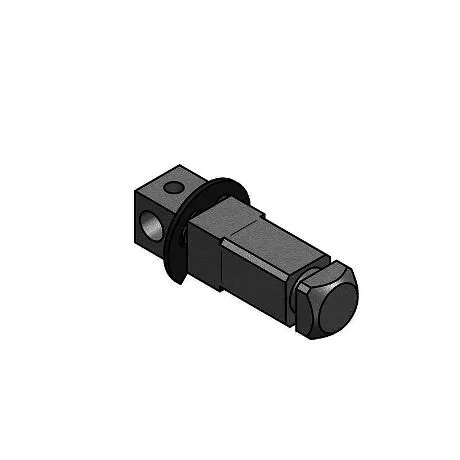

elero Vierkantbolzen 16 x 16 mm / Art. Nr.: 233751501

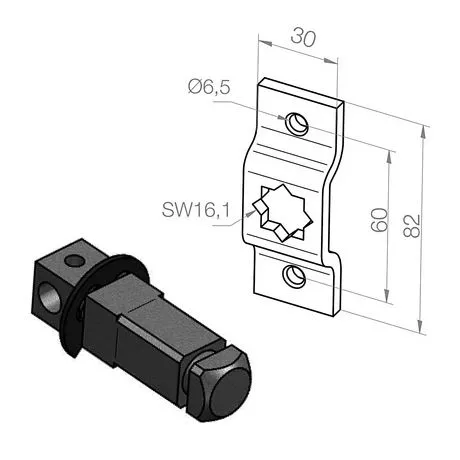

elero Sternlager inkl. Vierkantbolzen 16 x 16 mm / Art. Nr.: 131063501 / 233751501

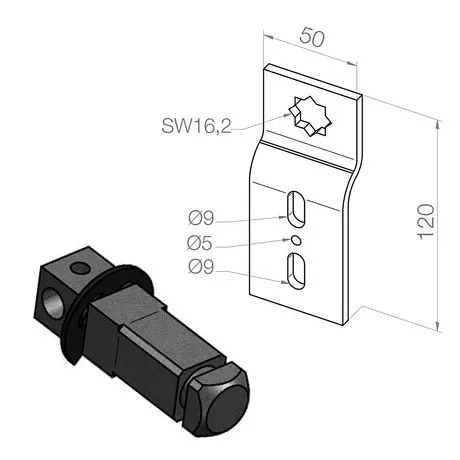

elero Wandanker inkl. Vierkantbolzen 16 x 16 mm / Art. Nr.: 133010801 / 233751501
elero ► Typ 1 / Ø 78 x 1 mm, MHZ / Art. Nr.: 220240001

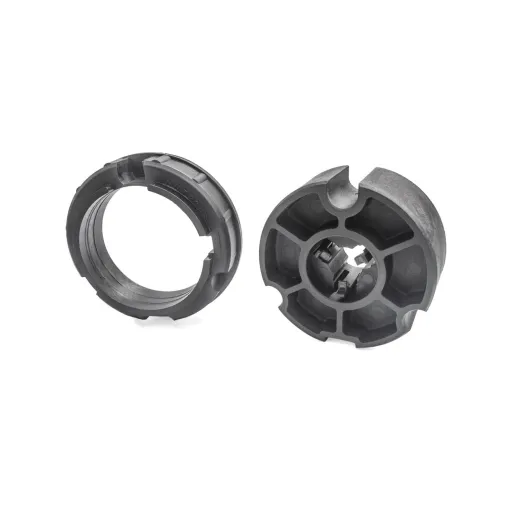

elero ► Typ 2 / Ø 85 x 1,0 mm / Art. Nr.: 220380001

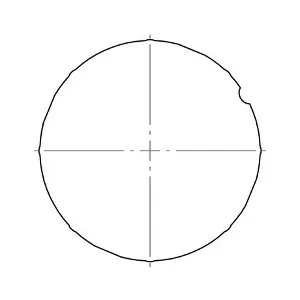

elero ► Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat / Art. Nr.: 220250001

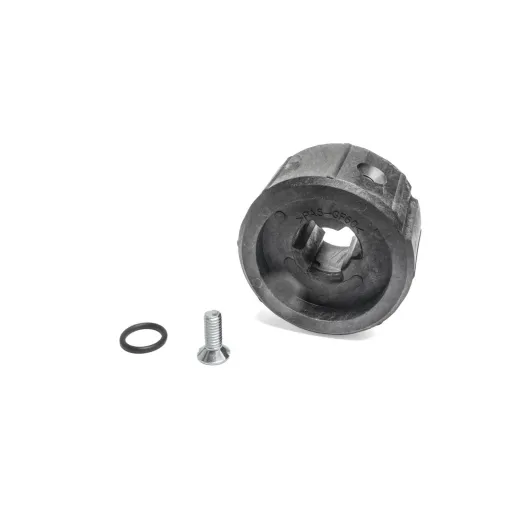

elero ► Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220250001

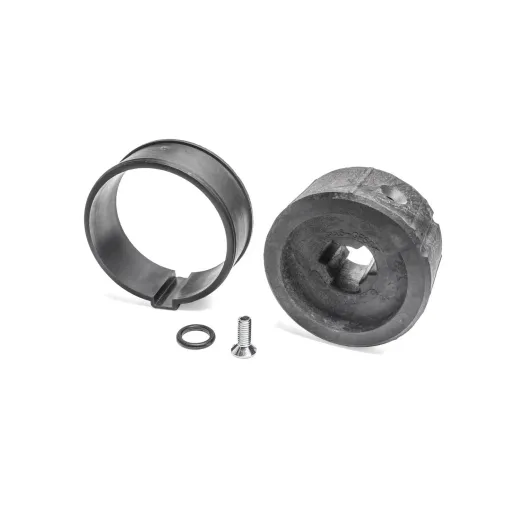

elero ► Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220260001

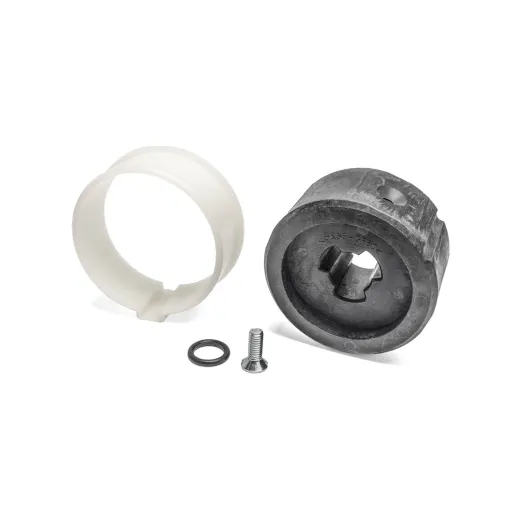

elero ► Typ 6 / Ø 70 x 2 mm, mit 4 x M6 / Art. Nr.: 220270001
elero ► Typ 7 / Ø 98 x 2 mm, mit 4 x M6 / Art. Nr.: 220220001

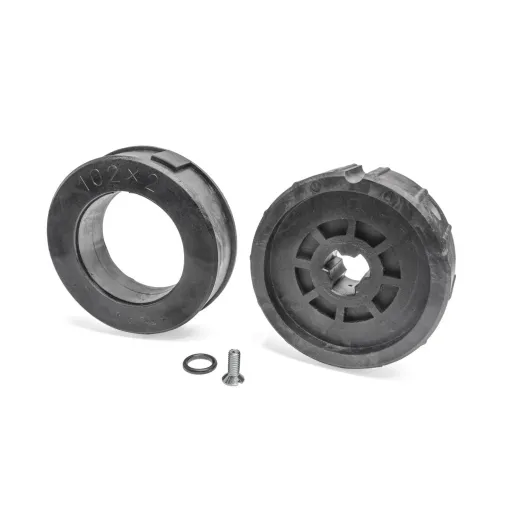

elero ► Typ 8 / Ø 102 x 2 mm, mit 4 x M6 / Art. Nr.: 220210001

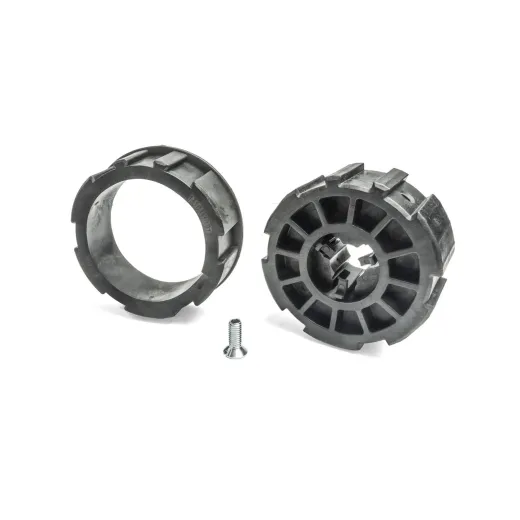

elero ► Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220310001

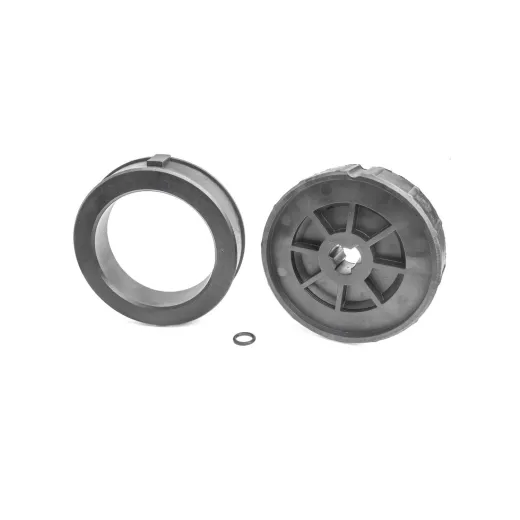

elero ► Typ 10 / Ø 133 x 2,5 (2,0) mm, 4 x M6 / Art. Nr.: 220360001
elero ► Typ 11 / Ø 67 x 1,5 mm, MHZ / Art. Nr.: 131170901
elero ► Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma / Art. Nr.: 220200001

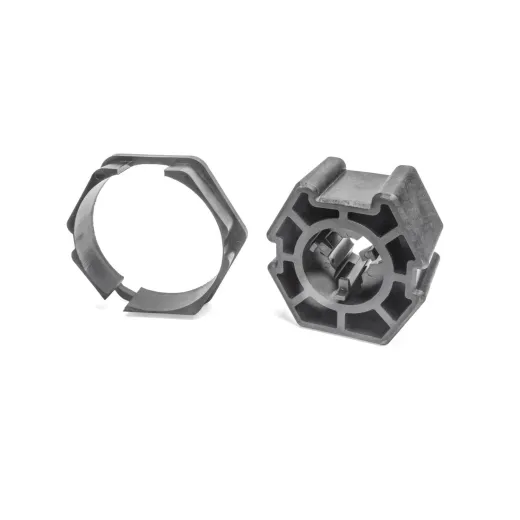

elero ► Typ 13 / 6-kant, 75 Butzbach, Mäule / Art. Nr.: 220290001

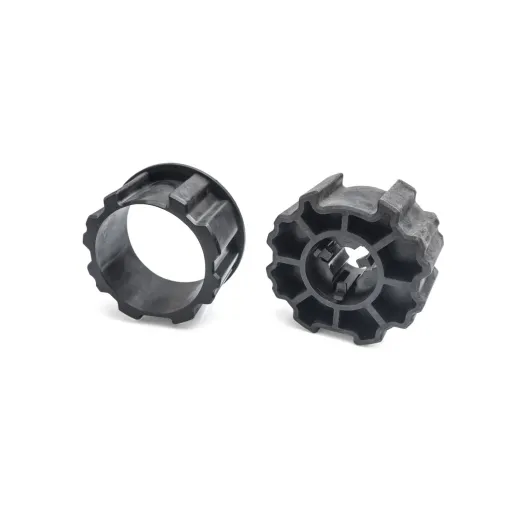

elero ► Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral / Art. Nr.: 220330001

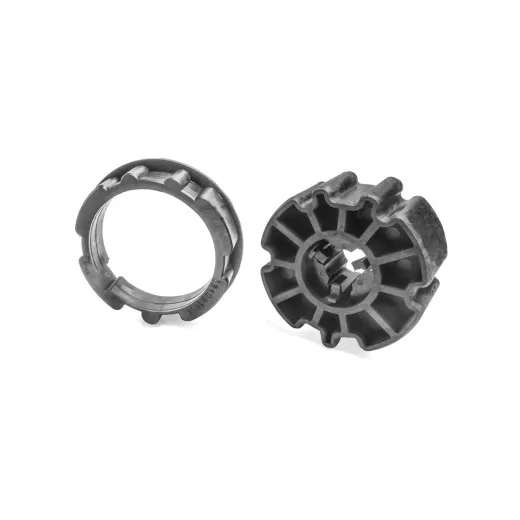

elero ► Typ 15 / ZF 80, Zurflüh-Feller / Art. Nr.: 220320001
elero ► Typ 16 / 8-kant SW 102 x 2,0 mm Alulux / Art. Nr.: 220350001

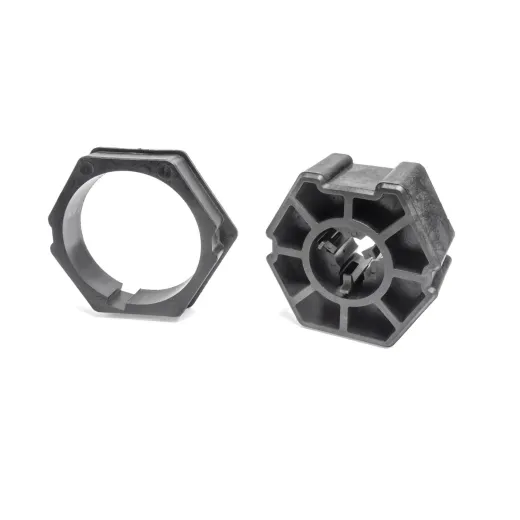

elero ► Typ 17 / 6-kant, 85 Butzbach / Art. Nr.: 220370001

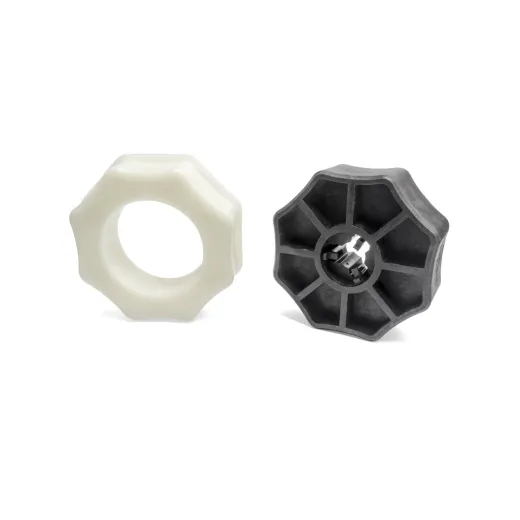

elero ► Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma / Art. Nr.: 220280001

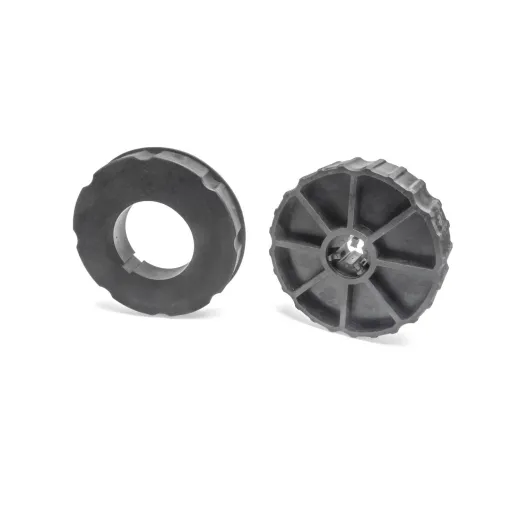

elero ► Typ 19 / Ø 128 x 1,5 mm, Alukon / Art. Nr.: 220340001

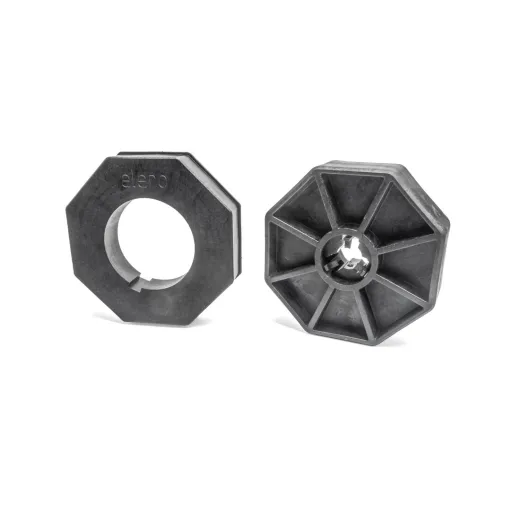

elero ► Typ 20 / 8-kant, SW 114 Heroal / Art. Nr.: 220300001
Anschlusskabel 0,4 m mit Hirschmann-Stecker (STAS3)
elero Anschlusskabel RevoLine 2 Meter 233950201

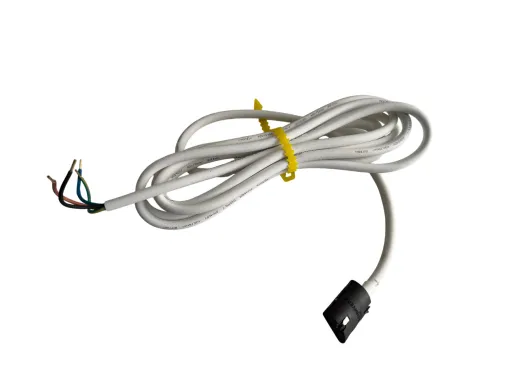

elero Anschlusskabel RevoLine 3 Meter 233950301
elero Anschlusskabel RevoLine 5 Meter 233950401
elero Anschlusskabel RevoLine 10 Meter 233950501
