RolMotion M10-868
Art.Nr.: 442220004

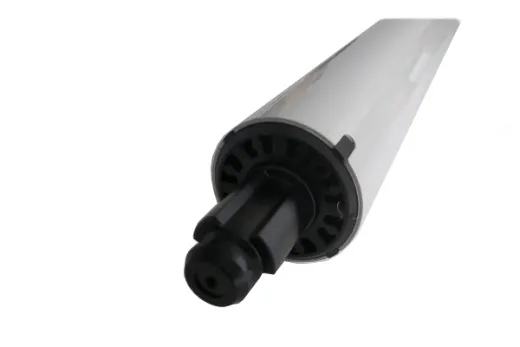

Der neue RolMotion M10-868 Funk-Antrieb von elero bringt Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt das optimierte Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm. Die Standarddrehzahl der RolMotion M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Weitere technische Daten zum RolMotion M6-868 finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 25 Nm |
|---|---|---|---|
| RolTop M6-868 | RolMotion M10-868 | RolMotion M20-868 | RolMotion M25-868 |
Produktbesonderheiten des RolMotion M10-868
► geräuschlose Softbremse► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
Flüstermodus oder Standardlauf
Wenn’s noch leiser als leise sein soll: FlüstermodusNeben dem Standardlauf verfügen die neuen Motion Antriebe auch über den Flüstermodus. Dieser ist für Tageszeiten und Situationen vorgesehen, die einen besonders leisen Betrieb erfordern. Er wird vom Anwender ganz einfach manuell aktiviert. Per Fingertipp in der App oder mit dem Handsender einfach lange gedrückt halten.
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x elero RolMotion M10-868 Art. Nr.: 442220004Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | RolMotion M10 |
|---|---|
| Drehmoment (Nm): | 10 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 115 |
| Leistungsaufnahme (A): | 0,50 |
| Artikelnummer: | 442220004 |
| Artikelnummer (alt): | 442220001 |
| Abmessungen (C): | 466 mm |
| Abmessungen (D): | 449 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |

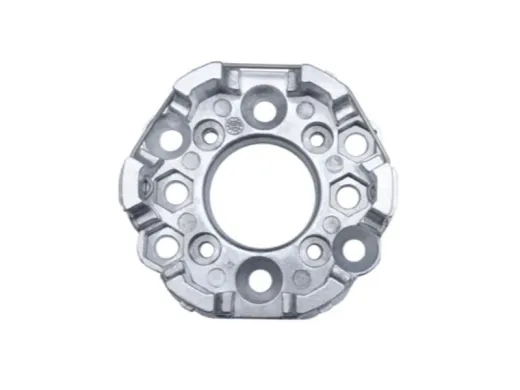

| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |

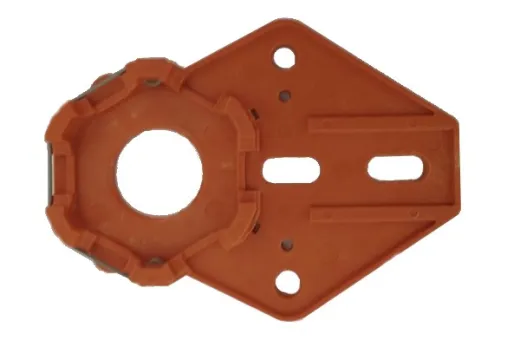

universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |

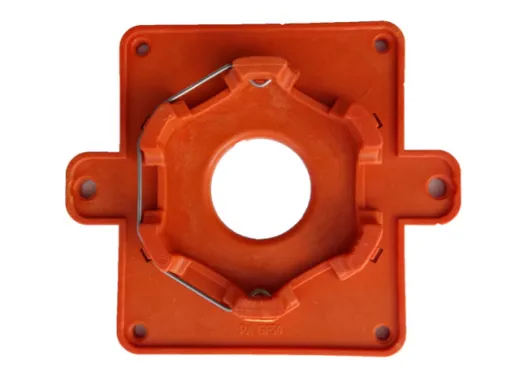

SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |

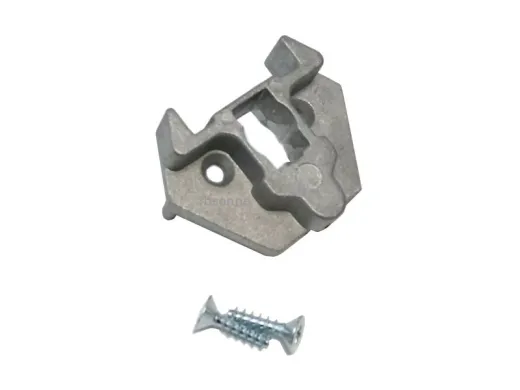

Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |

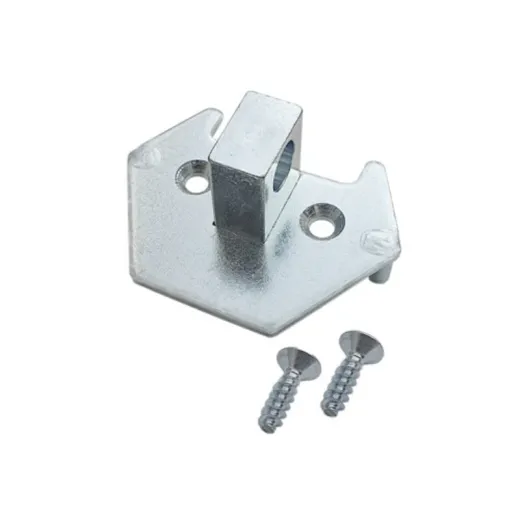

Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |

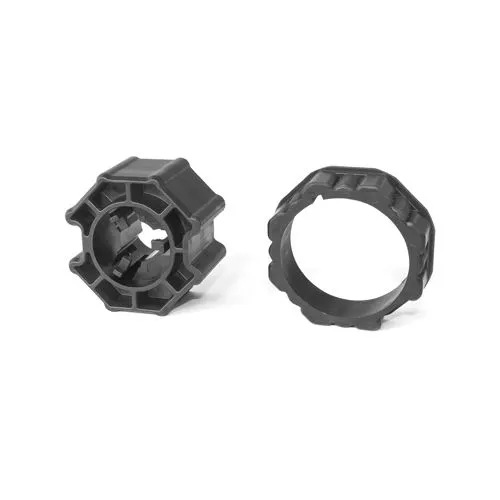

► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel

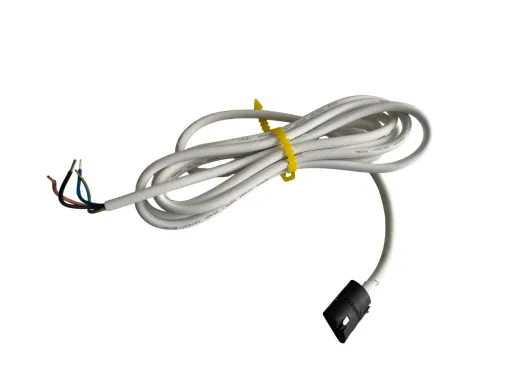

- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)

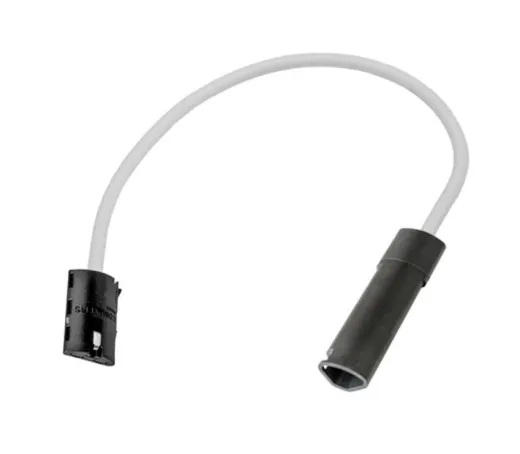

- Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
- Motorlager / elero / BR2: Bitte wählen
- Motorlager / elero / BR2: Lieferung ohne Motorlager
- Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
- Motorlager / elero / BR2: Typ 2 / Universal (+7,18 EUR)
- Motorlager / elero / BR2: Typ 3 / SKS (+6,10 EUR)
- Motorlager / elero / BR2: Typ 4 / Grundplatte VEKA (+9,17 EUR)
- Motorlager / elero / BR2: Typ 5 / Adapterplatte Typ 9 (+7,08 EUR)
- Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 lang (+7,63 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

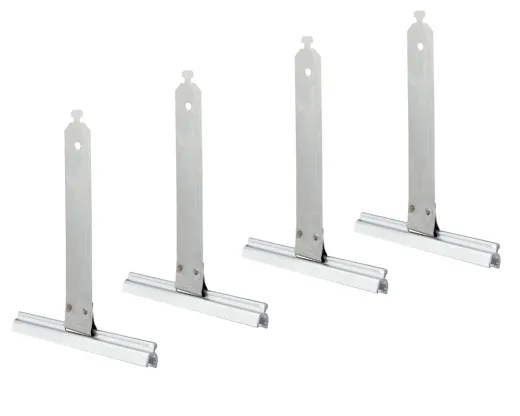

- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 194,27 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
