RolMotion/D+ M20
Art.Nr.: 440330001

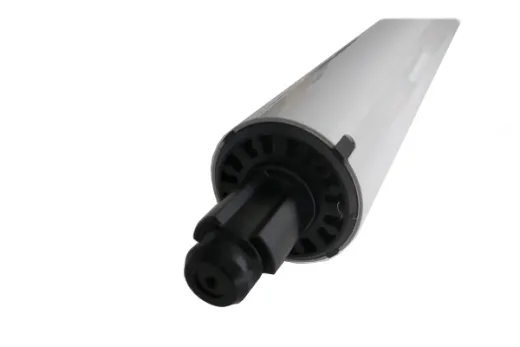

Der neue RolMotion/D+ M20 Antrieb von elero bringt Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt das optimierte Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm. Die Standarddrehzahl der RolMotion/D+ M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Plug und Play Antriebe benötigen oben und unten feste Anschlagpunke. Weitere technische Daten zum RolMotion/D+ M20 finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 25 Nm |
|---|---|---|---|
| RolTop/D+ M6 | RolMotion/D+ M10 | RolMotion/D+ M20 | RolMotion/D+ M25 |
Produktbesonderheiten des RolMotion/D+ M20
► Wichtiger Hinweis: Nur in Verbindung mit starren Wellenverbindern einsetzbar!► geräuschlose Softbremse
► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Die Einstellung der Endlagen oben und unten ist Voraussetzung für die Nutzung der Fahrprofile. Erst die obere Endlage einlernen, dann die untere Endlage.
¹ Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
¹ Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
Im Lieferumfang enthalten sind:
1 x RolMotion/D+ M20 Art. Nr.: 440330004Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | RolMotion/D+ M20 |
|---|---|
| Drehmoment (Nm): | 20 |
| Geschwindigkeit (U/min): | 14 |
| Flüstermodus (U/Min): | 5 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 184 |
| Leistungsaufnahme (A): | 0,80 |
| Artikelnummer: | 440330001 |
| Artikelnummer (Alt): | - |
| Abmessungen (C): | 526 mm |
| Abmessungen (D): | 509 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |

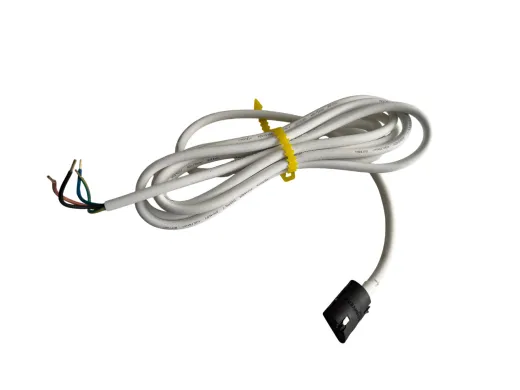

| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |

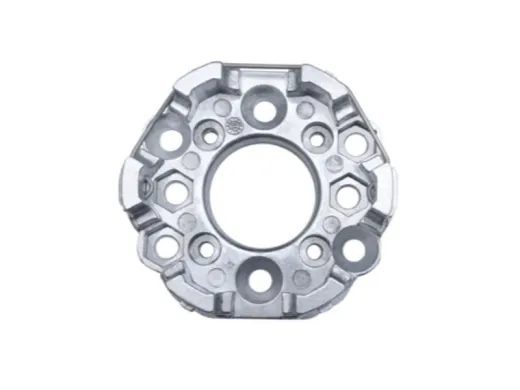

| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |

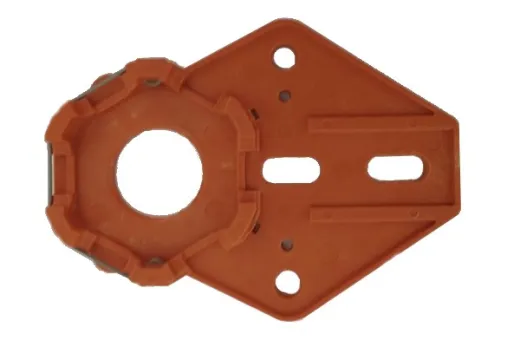

universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |

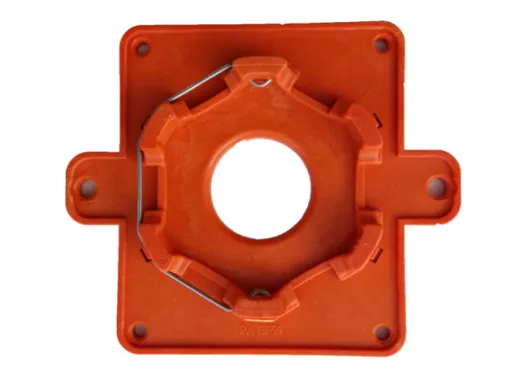

SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte, z. B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |

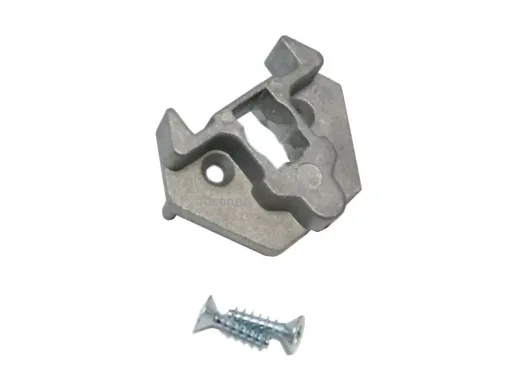

Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |

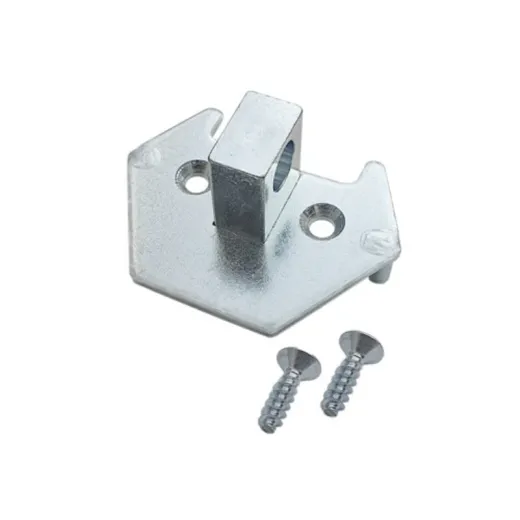

Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |

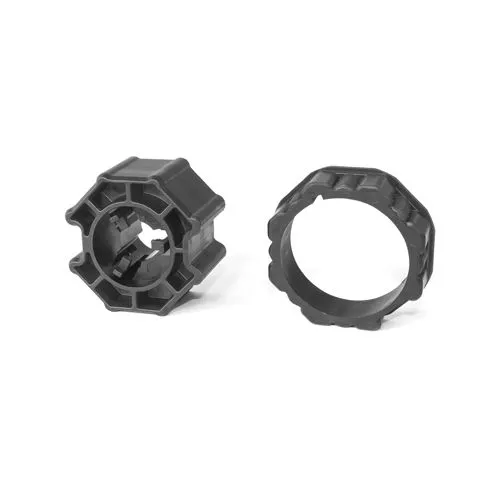

► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel
- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
- Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
- Motorlager / elero / BR2: Bitte wählen
- Motorlager / elero / BR2: Lieferung ohne Motorlager
- Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
- Motorlager / elero / BR2: Typ 2 / Universal (+7,18 EUR)
- Motorlager / elero / BR2: Typ 3 / SKS (+6,10 EUR)
- Motorlager / elero / BR2: Typ 4 / Grundplatte VEKA (+9,17 EUR)
- Motorlager / elero / BR2: Typ 5 / Adapterplatte Typ 9 (+7,08 EUR)
- Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 lang (+7,63 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 162,88 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
