RolMotion M6
Art.Nr.: 443010004

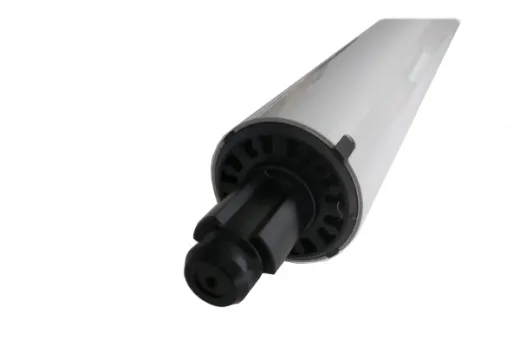

Der neue RolMotion M6 Antrieb von elero bringt Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt das optimierte Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm. Die Standarddrehzahl der RolMotion M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Weitere technische Daten zum RolMotion M6 finden Sie in der Bedienungsanleitung unter Downloads.
| 6 Nm | 10 Nm | 20 Nm | 25 Nm |
|---|---|---|---|
| RolMotion M6 | RolMotion M10 | RolMotion M20 | RolMotion M25 |
Produktbesonderheiten des RolMotion M6
► geräuschlose Softbremse► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender | |
|
| Mit vorhandenem Rollladenschalter (elektronisch) |  ¹ |
¹ |
| Mit Programmierkabel | |
|
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
¹ Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Im Lieferumfang enthalten sind:
1 x RolMotion M6 Art. Nr.: 443010004Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | RolMotion M6 |
|---|---|
| Drehmoment (Nm): | 6 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 92 |
| Leistungsaufnahme (A): | 0,40 |
| Artikelnummer: | 443010004 |
| Artikelnummer (alt): | 443010001 |
| Abmessungen (C): | 466 mm |
| Abmessungen (D): | 449 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |

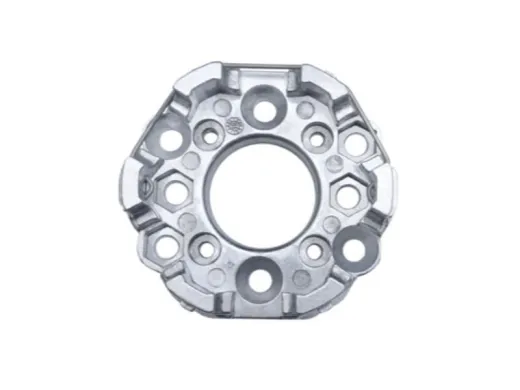

| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |

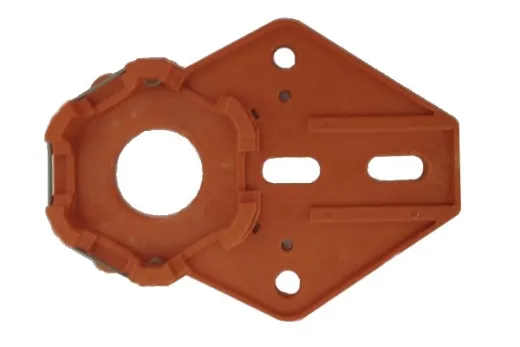

universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |

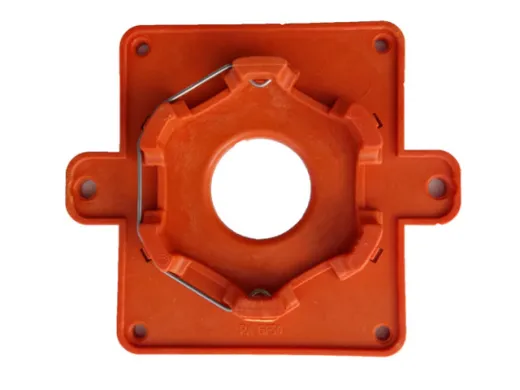

SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |

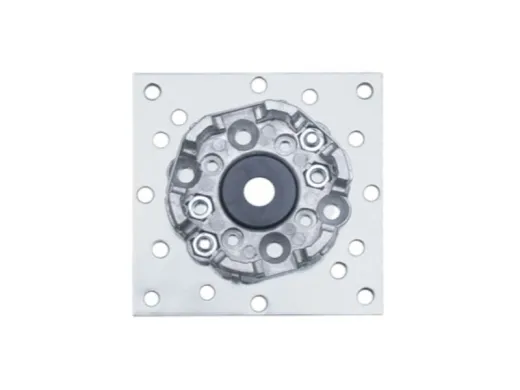

| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |
Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |

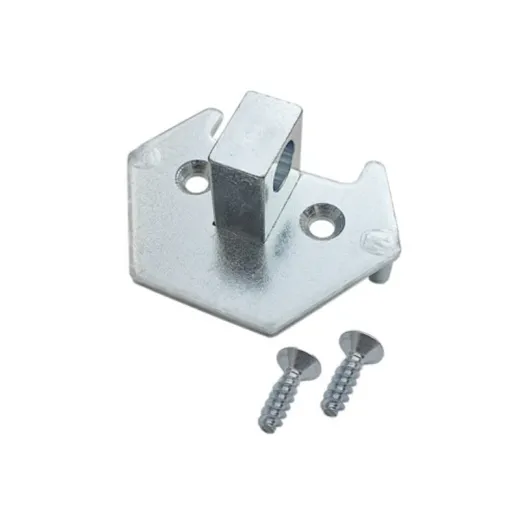

Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Adapterset
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | ||||
|
► SW 50 |

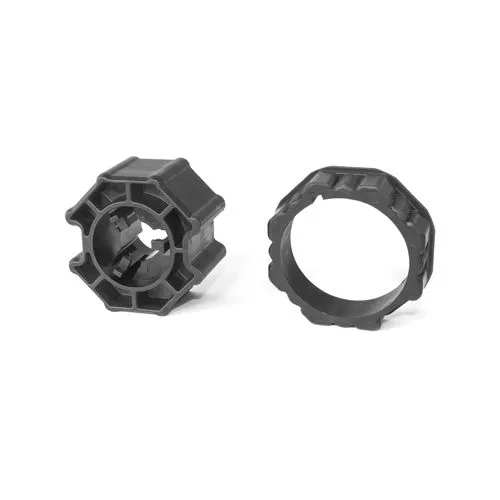

► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel
- Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
- Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
- Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
- Motorlager / elero / BR2: Bitte wählen
- Motorlager / elero / BR2: Lieferung ohne Motorlager
- Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
- Motorlager / elero / BR2: Typ 2 / Universal (+7,18 EUR)
- Motorlager / elero / BR2: Typ 3 / SKS (+6,10 EUR)
- Motorlager / elero / BR2: Typ 4 / Grundplatte VEKA (+9,17 EUR)
- Motorlager / elero / BR2: Typ 5 / Adapterplatte Typ 9 (+7,08 EUR)
- Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 lang (+7,63 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Flexible Wellenanbindungen (Rollladen): Bitte wählen
- Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

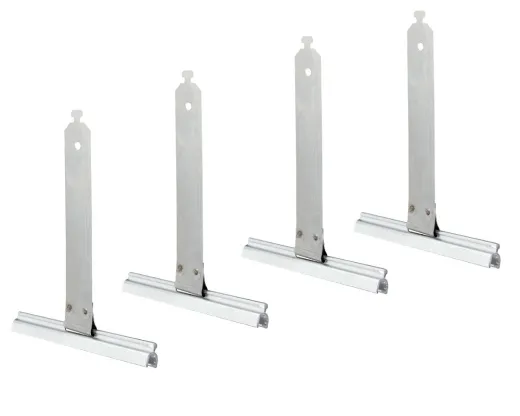

- Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
- Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
Preis:
ab 144,89 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
