RolTop/D+ M30-868

Art.Nr.: 340440006

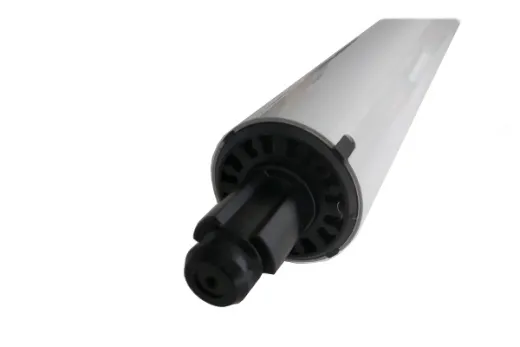

Der elero Plug & Play Funkantrieb RolTop/D+ M30-868 hat ein Drehmoment von 30 Nm. Die Drehzahl des RolTop/D+ M30-868 beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop/D+ M30-868 für Links- und Rechtseinbau geeignet. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop/D+ M6-868 finden Sie in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
6 Nm	10 Nm	20 Nm	30 Nm
RolTop/D+ M6-868	RolTop/D+ M10-868	RolTop/D+ M20-868	RolTop/D+ M30-868

Produktbesonderheiten des RolTop/D+ M30-868

► Nur in Verbindung mit starren Wellenverbindern einsetzbar!
► Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
► Endlagen über Handsender einstellbar
► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

**Endlageneinstellung des RolTop/D+ M30-868**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender	¹	¹
Mit vorhandenem Rollladenschalter (elektronisch)
Mit Programmierkabel	¹	¹

(¹) Plug & Play Motor, Endlagen sind selbslernend und müssen nicht programmiert werden.
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein.

Im Lieferumfang enthalten sind:

1 x RolTop/D+ M30-868 Art. Nr.: 340440006

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop/D+ M-868**
Motorbezeichnung:	RolTop/D+ M30-868
Drehmoment (Nm):	30
Geschwindigkeit (U/min):	14
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	200
Leistungsaufnahme (A):	0,90
Artikelnummer:	340440006
Abmessungen (C):	516 mm
Abmessungen (D):	499,5 mm
Rohrdurchmesser:	45
Schutzart:	IP 44

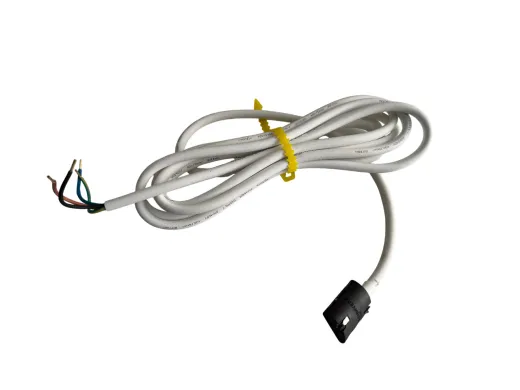

Anschlusskabel steckbar:	• optional • ab 2 Meter

[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Motorlager für elero Motoren der Baureihe S finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm].
*► Typ 1*	*► Typ 2*	*► Typ 3*
Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001	universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001	SKS max. 50 Nm Art. Nr.: 230040101

*► Typ 4*	*► Typ 5*	*► Typ 6*

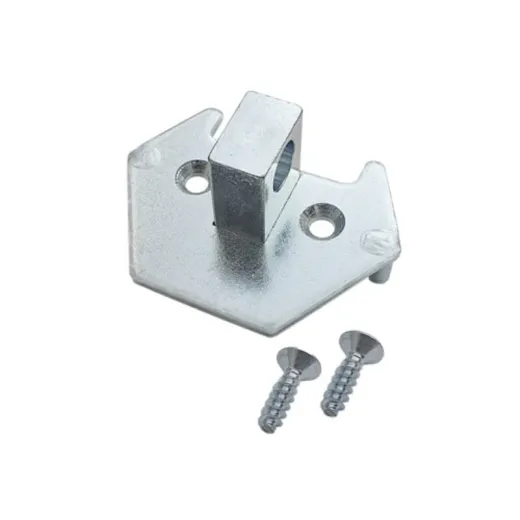

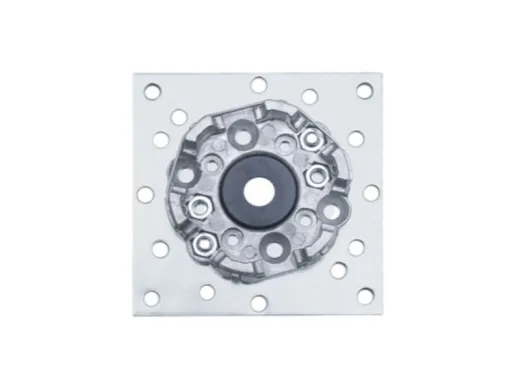

Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101	Adapterplatte Typ 9 Motoren Art. Nr.: 233746801	Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501

[TAB:Adapterset]

Adapterset

Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm].
► SW 50	► SW 60	► SW 70

Art. Nr.: 230120001	Art. Nr.: 233790001	Art. Nr.: 230110001
