SunTop S7/30

Art.Nr.: 307510001/990007401

Die kabelgebundene Version des SunTop S7/30 ist speziell für den Betrieb von verschiedenen Arten von textilem Sonnenschutz geeignet. Der Sonnenschutzantrieb hat ein Drehmoment von 7 Nm und seine Drehzahl beträgt 30 Upm. Er kann in Wellen ab einem Durchmesser von 35 mm verbaut werden. Dieser Sonnenschutzantrieb verfügt auch über eine intelligente Kraftmessung sowie Blockiererkennung. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle SunTop Antriebe ist auch der SunTop S7/30 für Links- und Rechtseinbau geeignet. Adaptersets der alten Baureihe T8 können mit diesen Motoren nicht verwendet werden. Beim SunTop S7/30 werden die Endlagen mit dem elero Montagekabel eingestellt. Die Erstinstallation ist aber auch mit dem normalen Markisenschalter möglich. Sollte Ihnen jedoch bei der Erstinstallation ein Fehler beim Programmieren unterlaufen, wird für den Werksreset des Antriebs das Montagekabel benötigt. Weitere technische Daten zum SunTop S5/30 finden Sie in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

5 Nm 7 Nm
SunTop S5/30 SunTop S7/30 (FL)

(FL) = Flachbremse


Produktbesonderheiten des SunTop S7/30

► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
► intelliegente Kraftmessung
► Blockiererkennung
► Schnellläufer (30 U/Min)

Endlageneinstellung des SunTop S7/30

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch)
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch) yes ¹ yes ¹
 Mit Programmierkabel yes yes
(¹) Die Erstinstallation ist mit dem normalen Markisenschalter möglich. Sollte Ihnen jedoch bei der Erstinstallation ein Fehler beim Programmieren unterlaufen, wird für den Werksreset des Antriebs das Montagekabel benötigt.


Im Lieferumfang enthalten sind:

1 x elero SunTop S7/30 Art. Nr.: 307510001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten SunTop S

Motorbezeichnung: SunTop
S7/30
Drehmoment (Nm): 7
Geschwindigkeit (U/min): 30
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 168
Leistungsaufnahme (A): 0,73
Softbremse:
Artikelnummer: 307510001
Abmessungen (C): 545 mm
Abmessungen (D): 517,5 mm
Rohrdurchmesser: 35
Schutzart: IP 44
Anschlusskabel steckbar: 2 Meter




[TAB:Motorlager]

► Typ 1
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401



► Typ 2
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 233220001 | Art. Nr.: 990007401



► Typ 3
Adapter 10 x 10 mm (Vierkant)
(Wenn Motorlager bauseits schon vorhanden)		 Art. Nr.: 220400001




[TAB:Adapterset]

PDF zum Ausdrucken finden Sie HIER

► Typ 1

  Ø 52 x 1,5 mm

► Typ 2

  Ø 63 x 1 mm
Art. Nr.: 220170001 Art. Nr.: 220040001

► Typ 3
  Ø 40 x 1 mm / Ø 42 x 2 mm  		 ► Typ 4
  Ø 40 x 1,5 mm
Art. Nr.: 220110001 Art. Nr.: 220090001

► Typ 5
  Ø 38 x 1 mm / Ø 40 x 2 mm  		 ► Typ 6
  Ø 42 x 1 mm
Art. Nr.: 131190601 Art. Nr.: 220150001

► Typ 7
  Ø 50 x 1,5 mm  		 ► Typ 8
  Ø 50 x 2 mm
Art. Nr.: 220710001 Art. Nr.: 220160001

► Typ 9
  8-kant, SW 40  		 ► Typ 10
  Ø 42 mm, Silent Gliss
Art. Nr.: 220100001 Art. Nr.: 230970001

► Typ 11
  Ø 42 x 2 mm, Bautex  		 ► Typ 12
  Ø 43,5 mm / Ø 44 mm, Acmenda
Art. Nr.: 220130001 Art. Nr.: 220180001

► Typ 13
  Ø 45 mm, Zurflüh-Feller  		 ► Typ 14
  Ø 47 mm, Alu. (TR)
Art. Nr.: 220140001 Art. Nr.: 220680001

► Typ 15
  Ø 48 mm, GHC, AXE  		 ► Typ 16
  8-kant, SW 50
Art. Nr.: 220020001 Art. Nr.: 220060001

► Typ 17
  Ø 50 x 1,5 mm, Siral  		 ► Typ 18
  Ø 50 mm, ALU
Art. Nr.: 220070001 Art. Nr.: 220120001

► Typ 19
  Ø 54 x 0,5 mm, Zurflüh-Feller  		 ► Typ 20
  8-kant, SW 60
Art. Nr.: 220080001 Art. Nr.: 220050001

Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
  • Anschlusskabel / elero: 0,4 m Hirschmann-Stecker STAS3 (+13,95 EUR)
  • Motorlager / elero / BR1: Bitte wählen
  • Motorlager / elero / BR1: Lieferung ohne Motorlager
  • Motorlager / elero / BR1: Typ 1 / Teilkreis 48 und 60 mm (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 2 / Teilkreis 48 und 60 mm, Langloch (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 3 / Adapter 10 x 10 mm (vierkant) (+4,97 EUR)
  • Adapterset / elero / BR1: Bitte wählen
  • Adapterset / elero / BR1: Lieferung ohne Adapterset
  • Adapterset / elero / BR1: Typ 1 / Ø 52 x 1,5 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 2 / Ø 63 x 1 mm (+5,60 EUR)
  • Adapterset / elero / BR1: Typ 3 / Ø 40 x 1 mm, Ø 42 x 2 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 4 / Ø 40 x 1,5 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 5 / Ø 38 x 1 mm, Ø 40 x 2 mm (+3,30 EUR)
  • Adapterset / elero / BR1: Typ 6 / Ø 42 x 1 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 7 / Ø 50 x 1,5 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 8 | Ø 50 x 2 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 9 / 8-kant, SW 40 (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 10 / Ø 42 mm, Silent Gliss (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 11 / Ø 42 x 2 mm, Bautex (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 12 / Ø 43,5 mm / Ø 44 mm, Acmenda (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 13 / Ø 45 mm, Zurflüh-Feller (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 14 / Ø 47 mm, Alu. (TR) (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 15 / Ø 48 mm, GHC, AXE (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 16 / 8-kant, SW 50 (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 17 / Ø 50 x 1,5 mm, Siral (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 18 / Ø 50 mm, ALU (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 19 / Ø 54 x 0,5 mm, Zurflüh-Feller (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 20 / 8-kant, SW 60 (+5,60 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor Ein Rohrmotor ist ein elektrischer Antrieb, der direkt in die Wickelwelle eines Rollladens oder die Tuchwelle einer Markise eingebaut wird. Er übernimmt das automatische Ein- und Ausfahren bzw. Auf- und Abwickeln und ermöglicht eine komfortable Bedienung per Schalter, Funkhandsender oder Smart-Home-Steuerung – abhängig von der Motorausführung.
Verwendung : Markise Eine Markise ist ein außenliegender Sonnenschutz, der vor Fenstern, Terrassen oder Balkonen montiert wird. Sie schützt vor direkter Sonneneinstrahlung und bietet angenehmen Schatten. Je nach Ausführung wird das Markisentuch über Gelenkarme oder Führungsschienen aus- und eingefahren. Die Bedienung kann manuell über eine Kurbel oder komfortabel mit einem elektrischen Markisenmotor erfolgen.
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe S (Small) 35 elero S, Becker P, Cherubini 35
Drehmoment (Nm) : 7 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar Hinweis: Das Anschlusskabel ist über eine Steckverbindung mit dem Motor verbunden und kann bei Bedarf einfach abgenommen oder ausgetauscht werden.
Besonderheiten : Schnellläufer Schnellläufer-Rohrmotoren zeichnen sich durch eine höhere Drehzahl als herkömmliche Rohrmotoren aus. Dadurch öffnen und schließen sie Rollläden, Markisen oder textile Sonnenschutzanlagen in kürzerer Zeit. Sie eignen sich besonders für Anwendungen, bei denen kurze Laufzeiten gefragt sind. Bei der Auswahl sind das benötigte Drehmoment und die Kompatibilität mit der jeweiligen Anlage zu beachten.
Steuerungsart : kabelgebunden Die Bedienung erfolgt produktabhängig über einen Wandschalter, einen Jalousieschalter, eine zentrale Steuereinheit oder eine geeignete Zeitschaltuhr.
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 179,24 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
SunTop S7/30

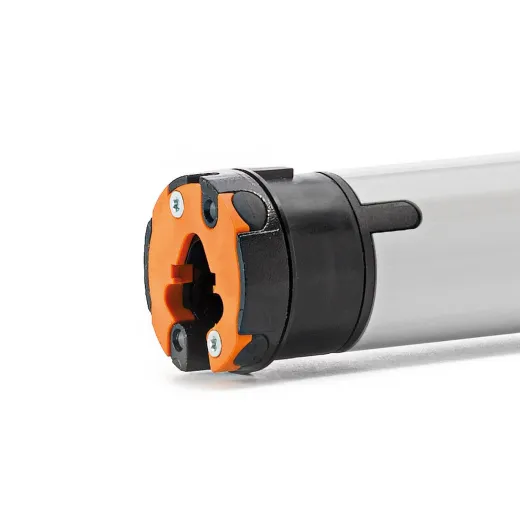

elero SunTop S Motorkopf (ohne Zwischenplatte)
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401

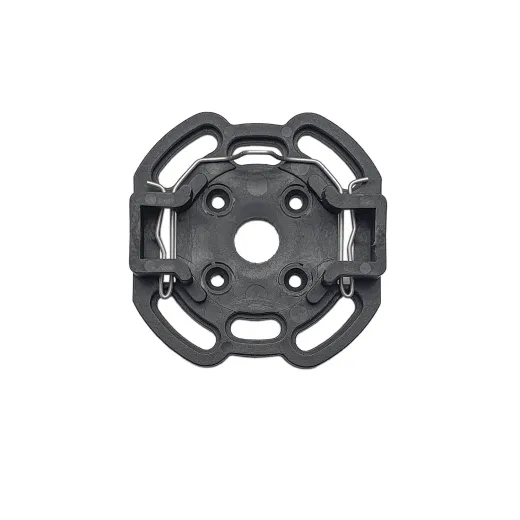

Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte Art. Nr.: 233220001| Art. Nr.: 990007401
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

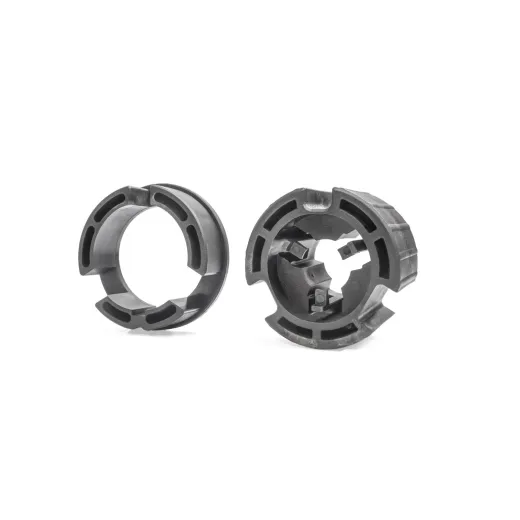

Ø 52 x 1,5 mm / Art. Nr.: 220170001

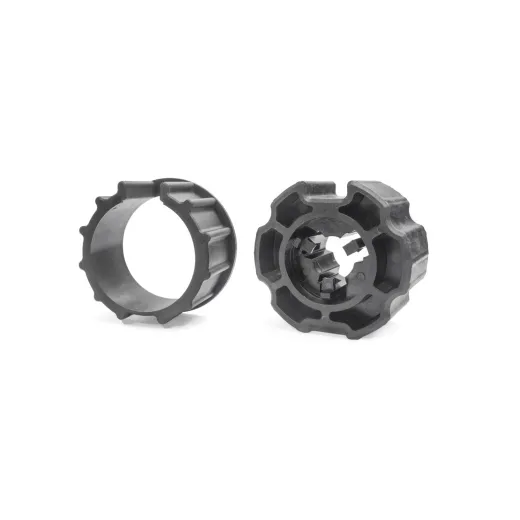

Ø 63 x 1 mm / Art. Nr.: 220170001

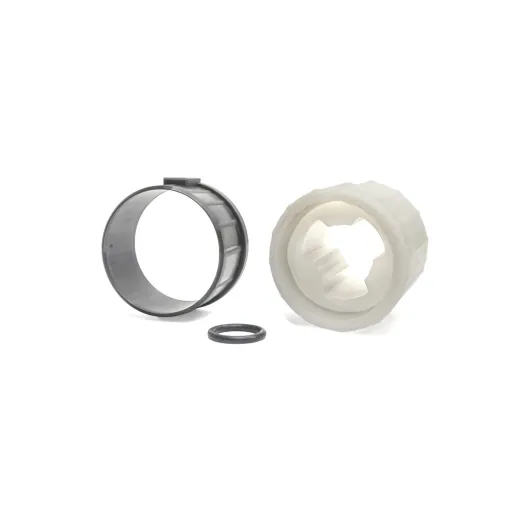

Ø 40 x 1 mm / Ø 42 x 2 mm / Art. Nr.: 220110001

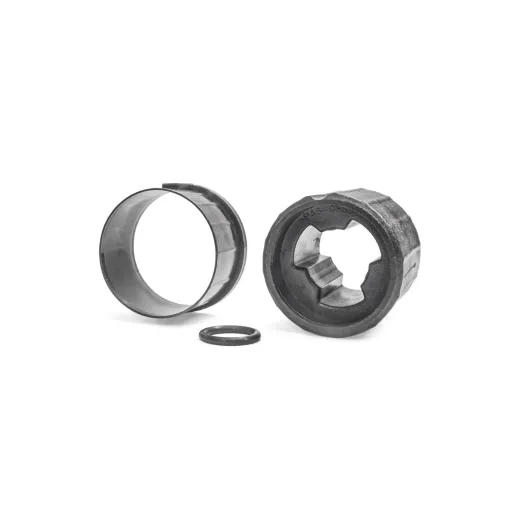

Ø 40 x 1,5 mm / Art. Nr.: 220090001

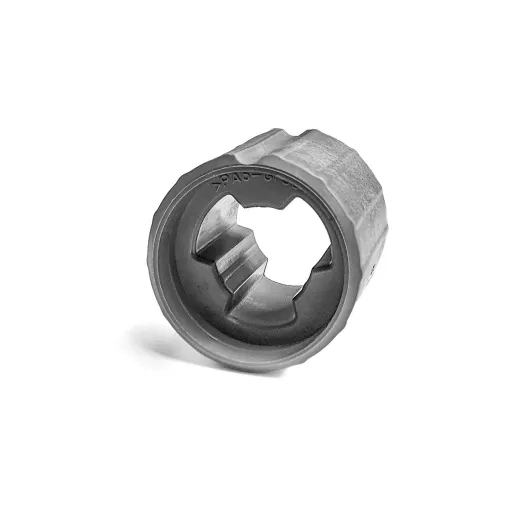

Ø 38 x 1 mm / Ø 40 x 2 mm / Art. Nr.: 131190601

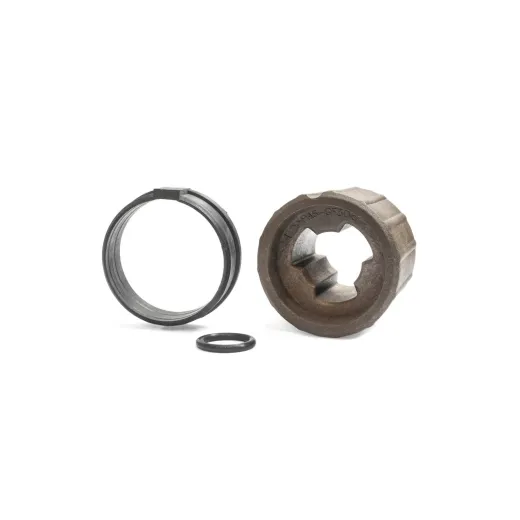

Ø 42 x 1 mm / Art. Nr.: 220150001

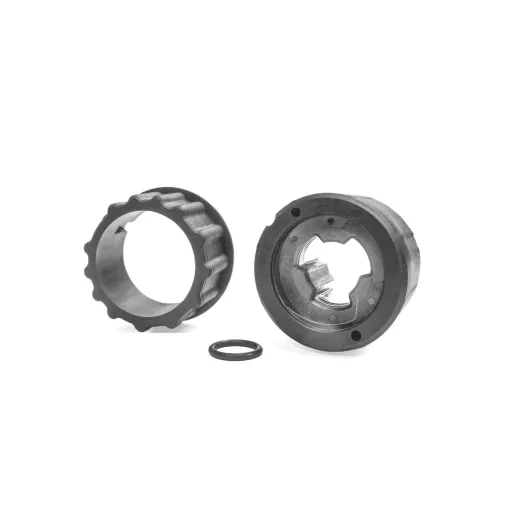

Ø 50 x 1,5 mm / Art. Nr.: 220710001

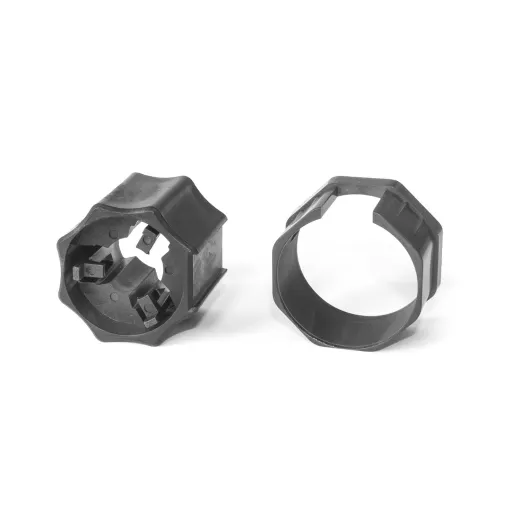

Ø 50 x 2 mm / Art. Nr.: 220160001
8-kant, SW 40 / Art. Nr.: 220100001

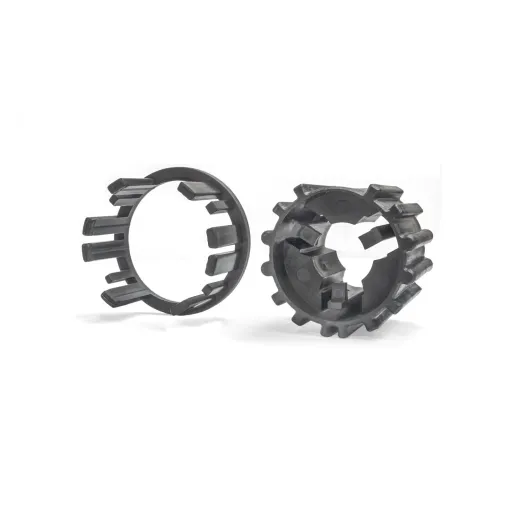

Ø 43,5 mm / Ø 44 mm, Acmenda / Art. Nr.: 220180001

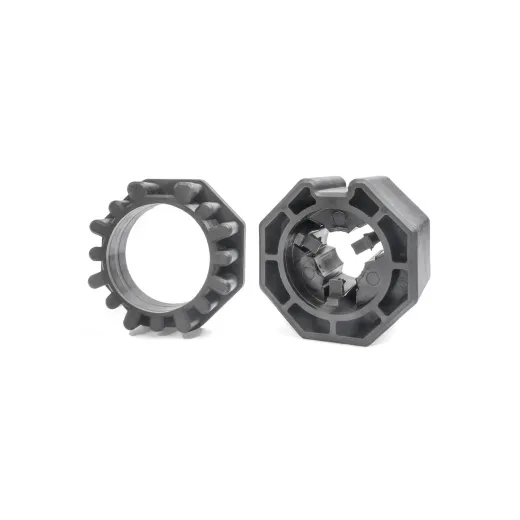

8-kant, SW 50 / Art. Nr.: 220060001
Ø 50 x 1,5 mm, Siral / Art. Nr.: 220070001
Ø 50 mm, ALU / Art. Nr.: 220120001

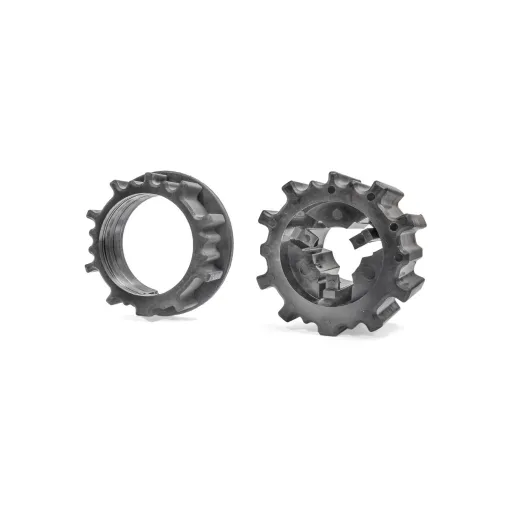

Ø 54 x 0,5 mm, Zurflüh-Feller / Art. Nr.: 220080001

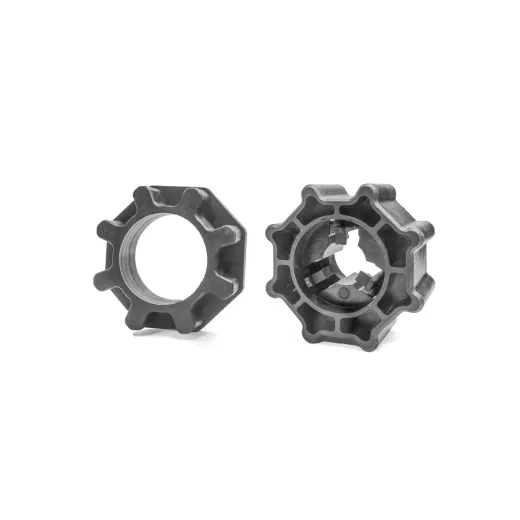

8-kant, SW 60 / Art. Nr.: 220050001

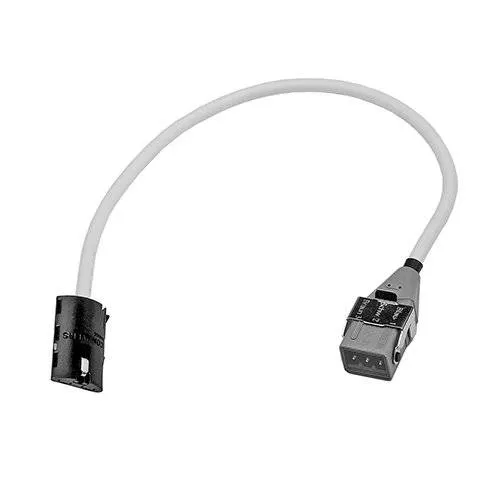

0,4 m für RevoLine weiß mit Hirschmann-Stecker Artikelnummer: 23 395.0101
elero Anschlusskabel RevoLine 2 Meter 233950201

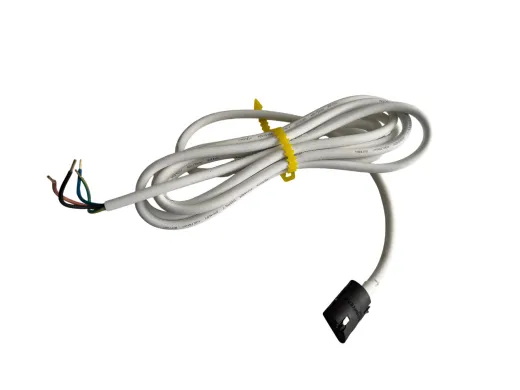

elero Anschlusskabel RevoLine 3 Meter 233950301
elero Anschlusskabel RevoLine 5 Meter 233950401
elero Anschlusskabel RevoLine 10 Meter 233950501
