SunTop M50

Art.Nr.: 347610001

Die kabelgebundene Version des SunTop M50 ist speziell für den Betrieb von verschiedenen Arten von textilem Sonnenschutz geeignet. Der Sonnenschutzantrieb hat ein Drehmoment von 50 Nm und seine Drehzahl beträgt 14 Upm. Er kann in Wellen ab einem Durchmesser von 50 mm verbaut werden. Dieser Sonnenschutzantrieb verfügt auch über eine intelligente Kraftmessung sowie Blockiererkennung. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle SunTop Antriebe ist auch der SunTop M50 für Links- und Rechtseinbau geeignet. Adaptersets der alten Baureihe T9 können mit diesen Motoren nicht verwendet werden. Beim SunTop M50 werden die Endlagen mit dem elero Montagekabel eingestellt. Die Erstinstallation ist aber auch mit dem normalen Markisenschalter möglich. Sollte Ihnen jedoch bei der Erstinstallation ein Fehler beim Programmieren unterlaufen, wird für den Werksreset des Antriebs das Montagekabel benötigt.

Weitere verfügbare Artikelvarianten.
10 Nm 20 Nm 30 Nm 40 Nm 50 Nm 7 Nm* 12 Nm*
SunTop M10 SunTop M20 SunTop M30 SunTop M40 SunTop M50 SunTop M7/23 SunTop M12/23

* Schnellläufer mit 23 U/min


Produktbesonderheiten des SunTop M50

► intelligente Kraftmessung
► Blockiererkennung
► Parallelschaltung möglich

Endlageneinstellung des SunTop M50
 Markise (eingefahren/ausgefahren)
 Endlage Markise eingefahren Endlage Markise ausgefahren
 Mit Einstellstift (mechanisch)
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch) yes ¹ yes ¹
 Mit Programmierkabel yes yes

(¹) Die Erstinstallation ist mit dem normalen Markisenschalter möglich. Sollte Ihnen jedoch bei der Erstinstallation ein Fehler beim Programmieren unterlaufen, wird für den Werksreset des Antriebs das Montagekabel benötigt.


Im Lieferumfang enthalten sind:

1 x elero SunTop M50 Art. Nr.: 347610001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten SunTop M

Motorbezeichnung: SunTop
M50
Drehmoment (Nm): 50
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 300
Leistungsaufnahme (A): 1,30
Artikelnummer: 347610001
Abmessungen (C): 546 mm
Abmessungen (D): 529,5 mm
Rohrdurchmesser: 45
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter



[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Motorlager für elero Motoren der Baureihe M finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm].
► Typ 1 ► Typ 2 ► Typ 3
Teilkreis 48 und 60 mm (Alu)
Art. Nr.: 230030001		 Adapterplatte 12 x 12 mm, Höhe 12 mm, max. 50 Nm
Art. Nr.: 233743301		 Adapterplatte 16 x 16 mm, Höhe 12 mm
Art. Nr.: 233742101



► Typ 4 ► Typ 5 ► Typ 6
Adapterplatte 16 x 16 mm, Höhe 22 mm
Art. Nr.: 233742501		 Adapterplatte 10 x 16 mm, Höhe 10,5 mm
Art. Nr.: 233741401		 Adapterplatte 10 x 16 mm, Höhe 17 mm
Art. Nr.: 233741501
[TAB:Adapterset]
Adapterset Markise

Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.



► Typ 1
  Ø 57 mm, Ates, MHZ

► Typ 2
  Ø 60 mm, AXE, Hüppe
Art. Nr.: 230410001 Art. Nr.: 230550001

► Typ 3
  Ø 62 x 0,6 mm, Deprat  		 ► Typ 4
  Ø 63 x 1,0 mm
Art. Nr.: 230420001 Art. Nr.: 230310001

► Typ 5
  Ø 70 mm Rundrohr  		 ► Typ 6
  Ø 70 mm Flachnut
Art. Nr.: 230180001 Art. Nr.: 230200001

► Typ 7
  Ø 70 mm  		 ► Typ 8
  Ø 71 x 1,5 mm
Art. Nr.: 230650001 Art. Nr.: 230540001

► Typ 9
  Ø 78 x 1/1,25 mm, Nut- und Rundrohr  		 ► Typ 10
  Ø 78 x 1 mm, Rau
Art. Nr.: 230150001 Art. Nr.: 230260001

► Typ 11
  Ø 78 x 1 mm, Döhner  		 ► Typ 12
  Ø 85 x 1 mm
Art. Nr.: 230400001 Art. Nr.: 230170001

► Typ 13
  Ø 85 x 1,2 mm, IMBAC-NEU  		 ► Typ 14
  Ø 90 mm, Le-Profi
  Ø 89 mm, DEPRAT
Art. Nr.: 230480001 Art. Nr.: 230530001

► Typ 15
  Ø 90,5 x 1,25 mm, MHZ  		 ► Typ 16
  Ø 50 x 1,5 mm
Art. Nr.: 230580001 Art. Nr.: 131162901

► Typ 17
  Ø 50 x 1,5 mm, Siral  		 ► Typ 18
  Ø 60 x 1,5 mm / Ø 62 x 2 mm
Art. Nr.: 131169901 Art. Nr.: 230440001

► Typ 19
  Ø 63 x 1,5 mm  		 ► Typ 20
  Ø 70 x 1,5 mm
Art. Nr.: 230450001 Art. Nr.: 230460001

► Typ 21
  Ø 83 x 1,5 mm  		 ► Typ 22
  Ø 102 x 1,5 mm / Ø 102 x 2 mm
Art. Nr.: 230930001 Art. Nr.: 230510001

► Typ 23
  Ø 102 x 3,5 mm / Ø 98 x 2 mm  		 ► Typ 24
  Ø 50 mm, Soprofen
Art. Nr.: 230520001 Art. Nr.: 131178501

► Typ 25
  8-kant SW 50  		 ► Typ 26
  Ø 53 mm, Deprat
Art. Nr.: 230120001 Art. Nr.: 230910001

► Typ 27
  Ø 54 mm, Zurflüh-Feller  		 ► Typ 28
  Ø 55 mm, elero
Art. Nr.: 131161001 Art. Nr.: 230390001

► Typ 29
  Ø 58 mm, Alu, Termo, Perco  		 ► Typ 30
  8-kant SW 60, IMBAC
Art. Nr.: 230500001 Art. Nr.: 230360001

► Typ 31
  8-kant SW 60, Döhner, Selve  		 ► Typ 32
  8-kant SW 60, Bonfante
Art. Nr.: 233790001 Art. Nr.: 230560001

► Typ 33
  6-kant, 60 x 0,7 mm, Butzbach Mäule  		 ► Typ 34
  Ø 60 mm, Alu-Plast
  Ø 63 x 1,5 mm
Art. Nr.: 230470001 Art. Nr.: 230490001

► Typ 35
  Ø 62 mm, Le Profil, Krülland  		 ► Typ 36
  Ø 64 mm, Zurflüh-Feller
Art. Nr.: 230430001 Art. Nr.: 233800001

► Typ 37
  Ø 65 mm, IMBAC, Eckermann  		 ► Typ 38
  Ø 65 mm, Hoos
Art. Nr.: 230320001 Art. Nr.: 230330001

► Typ 39
  Ø 67 x 1,5 mm, MHZ  		 ► Typ 40
  8-kant SW 70, Selve
Art. Nr.: 30570001 Art. Nr.: 230110001

► Typ 41
  Ø 76 x 1,2 mm, Wiral  		 ► Typ 42
  6-kant x 75, Butzbach, Mäule
Art. Nr.: 230340001 Art. Nr.: 230590001

► Typ 43
  5-kant, 78 Meimo  		 ► Typ 44
   Ø 80 mm, Zurflüh-Feller
Art. Nr.: 230900001 Art. Nr.: 233820001

Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)
  • Anschlusskabel / elero: 0,4 m Hirschmann-Stecker STAS3 (+13,95 EUR)
  • Motorlager / elero / BR2: Bitte wählen
  • Motorlager / elero / BR2: Lieferung ohne Motorlager
  • Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
  • Motorlager / elero / BR2: Typ 2 / Adapterplatte 12 x 12 mm, Höhe 12mm (+7,63 EUR)
  • Motorlager / elero / BR2: Typ 3 / Adapterplatte 16 x 16 mm, Höhe 12 mm (+7,63 EUR)
  • Motorlager / elero / BR2: Typ 4 / Adapterplatte 16 x 16 mm, Höhe 22 mm (+9,63 EUR)
  • Motorlager / elero / BR2: Typ 5 / Adapterplatte 10 x 16 mm, Höhe 10,5 mm (+7,63 EUR)
  • Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 mm, Höhe 17 mm (+7,63 EUR)
  • Adapterset / elero / Markise BR2: Bitte wählen
  • Adapterset / elero / Markise BR2: Lieferung ohne Adapterset
  • Adapterset / elero / Markise BR2: Typ 1 / Ø 57 mm, Ates, MHZ (+5,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 2 / Ø 60 mm, AXE, Hüppe (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 3 / Ø 62 x 0,6 mm, Deprat (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 4 / Ø 63 x 1,0 mm (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 5 / Ø 70 mm Rundrohr (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 6 / Ø 70 mm Flachnut (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 7 / Ø 70 mm (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 8 / Ø 71 x 1,5 mm (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 9 / Ø 78 x 1/1,25 mm, Nut- und Rundrohr (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 10 / Ø 78 x 1 mm, Rau (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 11 / Ø 78 x 1 mm, Döhner (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 12 / Ø 85 x 1 mm (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 13 / Ø 85 x 1,2 mm, IMBAC-NEU (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 14 / Ø 90 mm, Le-Profi (+7,46 EUR)
  • Adapterset / elero / Markise BR2: Typ 15 / Ø 90,5 x 1,25 mm, MHZ (+7,46 EUR)
  • Adapterset / elero / Markise BR2: Typ 16 / Ø 50 x 1,5 mm (+4,90 EUR)
  • Adapterset / elero / Markise BR2: Typ 17 / Ø 50 x 1,5 mm, Siral (+4,90 EUR)
  • Adapterset / elero / Markise BR2: Typ 18 / Ø 60 x 1,5 mm / Ø 62 x 2 mm (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 19 / Ø 63 x 1,5 mm (+5,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 20 / Ø 70 x 1,5 mm (+8,59 EUR)
  • Adapterset / elero / Markise BR2: Typ 21 / Ø 83 x 1,5 mm (+9,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 22 / Ø 102 x 1,5 mm / Ø 102 x 2 mm (+12,50 EUR)
  • Adapterset / elero / Markise BR2: Typ 23 / Ø 102 x 3,5 mm / Ø 98 x 2 mm (+12,50 EUR)
  • Adapterset / elero / Markise BR2: Typ 24 / Ø 50 mm, Soprofen (+4,90 EUR)
  • Adapterset / elero / Markise BR2: Typ 25 / 8-kant SW 50 (+5,91 EUR)
  • Adapterset / elero / Markise BR2: Typ 26 / Ø 53 mm, Deprat (+5,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 27 / Ø 54 mm, Zurflüh-Feller (+5,21 EUR)
  • Adapterset / elero / Markise BR2: Typ 28 / Ø 55 mm, elero (+5,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 29 / Ø 58 mm, Alu, Termo, Perco (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 30 / 8-kant SW 60, IMBAC (+5,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 31 / 8-kant SW 60, Döhner, Selve (+5,91 EUR)
  • Adapterset / elero / Markise BR2: Typ 32 / 8-kant SW 60, Bonfante (+6,64 EUR)
  • Adapterset / elero / Markise BR2: Typ 33 / 6-kant, 60 x 0,7 mm, Butzbach Mäule (+5,62 EUR)
  • Adapterset / elero / Markise BR2: Typ 34 / Ø 60 mm, Alu-Plast, Ø 63 x 1,5 mm (+6,44 EUR)
  • Adapterset / elero / Markise BR2: Typ 35 / Ø 62 mm, Le Profil, Krülland (+6,44 EUR)
  • Adapterset / elero / Markise BR2: Typ 36 / Ø 64 mm, Zurflüh-Feller (+6,44 EUR)
  • Adapterset / elero / Markise BR2: Typ 37 / Ø 65 mm, IMBAC, Eckermann (+6,95 EUR)
  • Adapterset / elero / Markise BR2: Typ 38 / Ø 65 mm, Hoos (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 39 / Ø 67 x 1,5 mm, MHZ (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 40 / 8-kant SW 70, Selve (+6,95 EUR)
  • Adapterset / elero / Markise BR2: Typ 41 / Ø 76 x 1,2 mm, Wiral (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 42 / 6-kant x 75, Butzbach, Mäule (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 43 / 5-kant, 78 Meimo (+6,74 EUR)
  • Adapterset / elero / Markise BR2: Typ 44 / Ø 80 mm, Zurflüh-Feller (+6,74 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Vorgängermodell (elero) : Ersatz für den T 9/4 CSM-E 40 Nm
Adapterset : elero Markise Adapterset elero Markise Baureihe Medium
Verwendung : Markise
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe M (Medium) 45 Ab Wellengröße 50 mm verwendbar.
Drehmoment (Nm) : 50 Nm
Endabschaltung : Elektronische Endabschaltung Hier werden die Endlagen je nach Hersteller und Motortyp entweder mit dem normalen Bedienschalter, einem Einstellkabel oder bei Motoren mit integriertem Funkempfänger über den Handsender eingestellt.
Anschlusskabel : steckbar
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 203,78 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
SunTop M50


SunTop M50

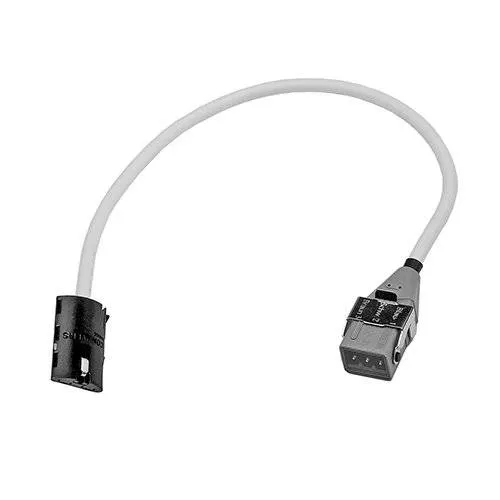

elero Anschlusskabel weiß, 0,4 m Hirschmannstecker
Motorlager RevoLine Alu Teilkreis 48 / 60 Größe M und L. Art. Nr.: 230030001

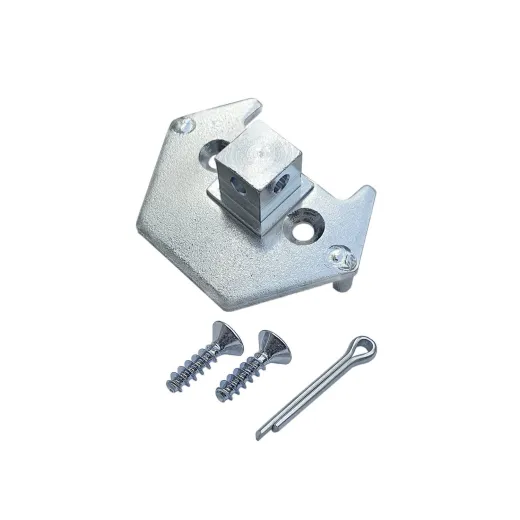

Adapterplatte für RevoLine M-Antriebe, 12 x 12, Höhe 12 mm, 50 Nm. Art. Nr.: 233743301
Adapterplatte RevoLine M-L, Zapfen 12 mm, 16 x 16. Art. Nr.: 233742101

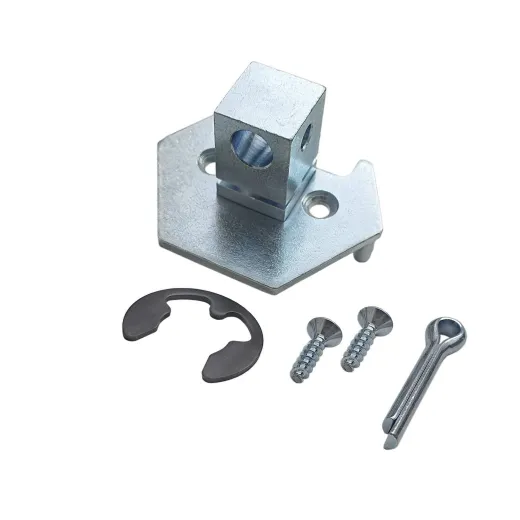

Adapterplatte RevoLine M-L, Zapfen 16 x 16 lang. Art. Nr.: 233742501

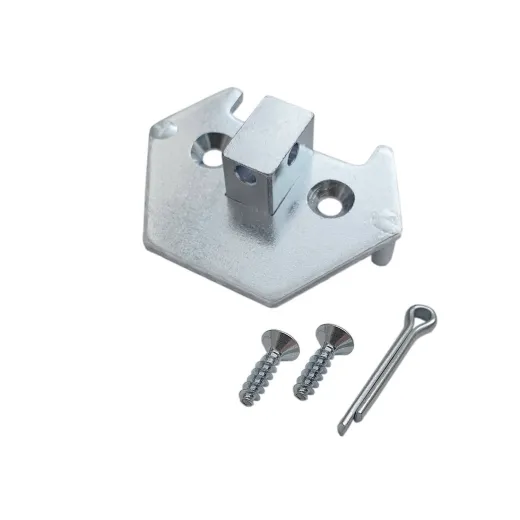

Adapterplatte RevoLine Zapfen 16x10 kurz, Größe M. Art. Nr.: 233741401

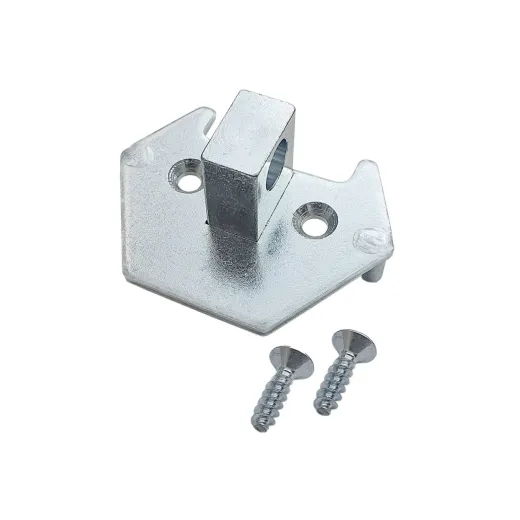

Adapterplatte RevoLine Zapfen 16 x 10 lang- Größe M. Art. Nr.: 233741501
elero Anschlusskabel RevoLine 2 Meter 233950201

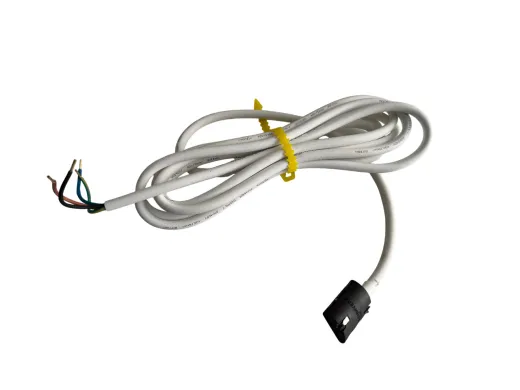

elero Anschlusskabel RevoLine 3 Meter 233950301
