VariEco L80 NHK

Art.Nr.: 369450001

Der elero VariEco L80 NHK hat ein Drehmoment von 80 Nm. Die Drehzahl des VariEco L80 NHK beträgt 14 Upm. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Adaptersets der alten Motoren-Baureihe T11 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9/T11 durch den aktuellen VariEco ersetzen möchten. Weitere technische Daten zum VariEco L40 NHK finden Sie in der Bedienungsanleitung unter Downloads.

Bitte stellen Sie sicher, dass Sie zum Austausch des Motors kein neues Adapterset benötigen. Die letzte Baureihe des Typ 11 NHK besitzt einen RevoLine-Abtrieb. Die älteren Antriebe Typ 11 NHK haben einen Vierkant als Abtrieb. Demnach passt der alte Mitnehmer nicht mehr auf den neuen Motor (bestellen Sie in diesem Fall ein neues Adapterset mit dazu).

Weitere verfügbare Artikelvarianten.

40 Nm 60 Nm 80 Nm 100 Nm 120 Nm
VariEco L40 HNK VariEco L60 NHK VariEco L80 NHK VariEco L100 NHK VariEco L120 NHK



Produktbesonderheiten des VariEco L80 NHK

► Endlagen über Einstellhilfe einstellbar (optional im Montagebeutel erhältlich)

Endlageneinstellung des VariEco L80 NHK

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch) yes yes
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel


Im Lieferumfang enthalten sind:

1 x VariEco L80 NHK Art. Nr.: 369450001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten VariEco L NHK

Motorbezeichnung: VariEco
L80 NHK
Drehmoment (Nm): 80
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 415
Leistungsaufnahme (A): 1,80
Artikelnummer NEU: 369450001
Artikelnummer ALT: -
Abmessungen (C): 760 mm
Abmessungen (D): 743 mm
Rohrdurchmesser: 58
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter



[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Motorlager für elero Motoren der Baureihe NHK finden sie in der Kategorie» [Motorlager NHK].
► Typ 1 ► Typ 2 ► Typ 3
Montageplatte
Art. Nr.: 238000001		 Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern
Art. Nr.: 236870501		 Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant)
Art. Nr.: 238330001



[TAB:Adapterset]

Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.



PDF zum Ausdrucken finden Sie >> HIER

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe L/NHK / Rohrdurchmesser Ø 58 mm].

► Typ 1
  Ø 78 x 1 mm, MHZ

► Typ 2
  Ø 85 x 1,0 mm
Art. Nr.: 220240001 Art. Nr.: 220380001

► Typ 3
  Ø 90 Le-Profil, Ø 89 Deprat  		 ► Typ 4
  Ø 63 x 1,5 mm, mit 4 x M6
Art. Nr.: 220230001 Art. Nr.: 220250001

► Typ 5
  Ø 70 x 1,5 mm, mit 4 x M6  		 ► Typ 6
  Ø 70 x 2 mm, mit 4 x M6
Art. Nr.: 220260001 Art. Nr.: 220270001

► Typ 7
  Ø 98 x 2 mm, mit 4 x M6  		 ► Typ 8
  Ø 102 x 2 mm, mit 4 x M6
Art. Nr.: 220220001 Art. Nr.: 220210001

► Typ 9
  Ø 83 x 1,5 mm, mit 4 x M6  		 ► Typ 10
  Ø 133 x 2,5 mm, 4 x M6
  Ø 133 x 2,0 mm, 4 x M6
Art. Nr.: 220310001 Art. Nr.: 220360001

► Typ 11
  Ø 67 x 1,5 mm, MHZ  		 ► Typ 12 (8-kant)
  8-kant, SW 70
  Selve, Eckermann, Roma
Art. Nr.: 131170901 Art. Nr.: 220200001

► Typ 13 (6-kant)
  6-kant, 75 Butzbach, Mäule  		 ► Typ 14
  Ø 76 x 1,2 mm
  Kittelberger, Wiral
Art. Nr.: 220290001 Art. Nr.: 220330001

► Typ 15
  ZF 80, Zurflüh-Feller  		 ► Typ 16 (8-kant)
  8-kant SW 102 x 2,0 mm
  Alulux
Art. Nr.: 220320001 Art. Nr.: 220350001

► Typ 17 (6-kant)
  6-kant, 85 Butzbach  		 ► Typ 18 (8-kant)
  8-kant, SW 102 x 2,5 mm, Roma
Art. Nr.: 220370001 Art. Nr.: 220280001

► Typ 19
  Ø 128 x 1,5 mm, Alukon  		 ► Typ 20 (8-kant)
  8-kant, SW 114 Heroal
Art. Nr.: 220340001 Art. Nr.: 220300001


Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+11,95 EUR)
  • Motorlager / elero / NHK: Bitte wählen
  • Motorlager / elero / NHK: Lieferung ohne Lager
  • Motorlager / elero / NHK: Typ 1 / Montageplatte (+11,50 EUR)
  • Motorlager / elero / NHK: Typ 2 / Grundplatte mit Schrauben (+9,20 EUR)
  • Motorlager / elero / NHK: Typ 3 / Grundplatte mit Motorlager (+9,90 EUR)
  • Adapterset / elero / BR3: Bitte wählen
  • Adapterset / elero / BR3: Lieferung ohne Adapterset
  • Adapterset / elero / BR3: Typ 1 / Ø 78 x 1 mm, MHZ (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 2 / Ø 85 x 1,0 mm (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat (+19,40 EUR)
  • Adapterset / elero / BR3: Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 (+13,70 EUR)
  • Adapterset / elero / BR3: Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 6 / Ø 70 x 2 mm, mit 4 x M6 (+16,90 EUR)
  • Adapterset / elero / BR3: Typ 7 / Ø 98 x 2 mm, mit 4 x M6 (+21,00 EUR)
  • Adapterset / elero / BR3: Typ 8 / Ø 102 x 2 mm, mit 4 x M6 (+20,40 EUR)
  • Adapterset / elero / BR3: Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 (+29,40 EUR)
  • Adapterset / elero / BR3: Typ 10 / Ø 133 x 2,5 mm, 4 x M6 (+37,40 EUR)
  • Adapterset / elero / BR3: Typ 11 / Ø 67 x 1,5 mm, MHZ (+9,90 EUR)
  • Adapterset / elero / BR3: Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 13 / 6-kant, 75 Butzbach, Mäule (+10,00 EUR)
  • Adapterset / elero / BR3: Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral (+11,10 EUR)
  • Adapterset / elero / BR3: Typ 15 / ZF 80, Zurflüh-Feller (+12,30 EUR)
  • Adapterset / elero / BR3: Typ 16 / 8-kant SW 102 x 2,0 mm Alulux (+20,60 EUR)
  • Adapterset / elero / BR3: Typ 17 / 6-kant, 85 Butzbach (+13,30 EUR)
  • Adapterset / elero / BR3: Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma (+18,00 EUR)
  • Adapterset / elero / BR3: Typ 19 / Ø 128 x 1,5 mm, Alukon (+24,30 EUR)
  • Adapterset / elero / BR3: Typ 20 / 8-kant, SW 114 Heroal (+21,00 EUR)
  • Montagebeutel: Bitte wählen
  • Montagebeutel: Lieferung ohne Montagebeutel
  • Montagebeutel: inkl. Montagebeutel NHK (231620201) (+8,10 EUR)
  • Kurbelösen NHK: Bitte wählen
  • Kurbelösen NHK: Lieferung ohne Öse
  • Kurbelösen NHK: Öse = 7 mm 6kant / 175 mm (+16,20 EUR)
  • Kurbelösen NHK: Öse = 7 mm 6kant / 460 mm (+19,50 EUR)
  • Kurbelösen NHK: Öse = 7 mm 6kant / 600 mm (+23,90 EUR)
  • Kurbelösen NHK: Gelenklager mit Markisenöse (elero) (+27,10 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Vorgängermodell (elero) : Ersatz für den T 11/8 NHK 80 Nm
Verwendung : Markise Rollladen Tore
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe L (Large) 58 Ab Wellengröße 63 mm verwendbar.
Drehmoment (Nm) : 80 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : steckbar
Besonderheiten : NHK (Nothandkurbelanschluss) NHK-Rohrmotoren sind spezielle Antriebe für Rollläden, Markisen oder Tore, die zusätzlich mit einem Anschluss für eine Nothandkurbel ausgestattet sind. Dadurch können sie auch bei einem Stromausfall manuell bedient werden.
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 302,99 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
VariEco L80 NHK

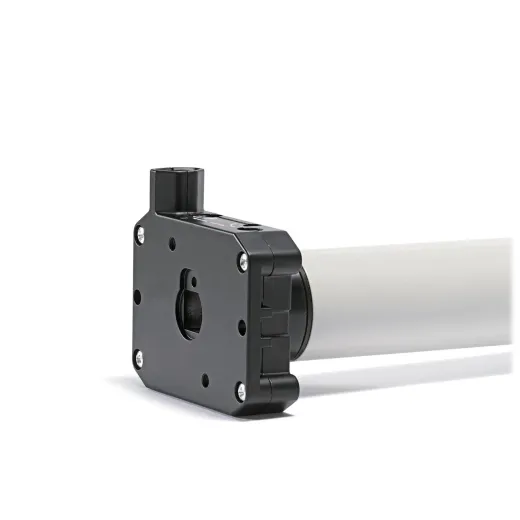

VariEco L40 Motorkopf

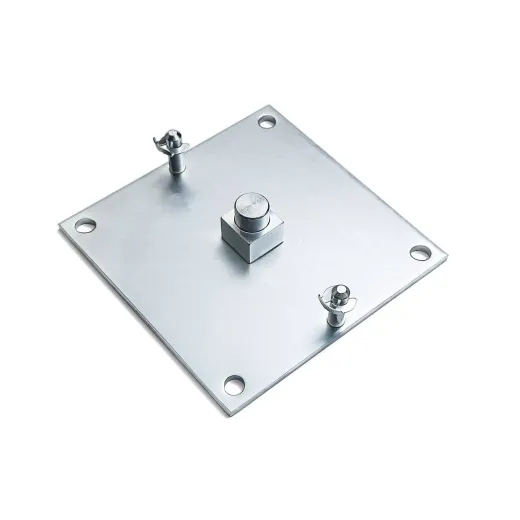

Montageplatte Art. Nr.: 238000001
Grundplatte mit 2 Schrauben Art. Nr.: 236870501

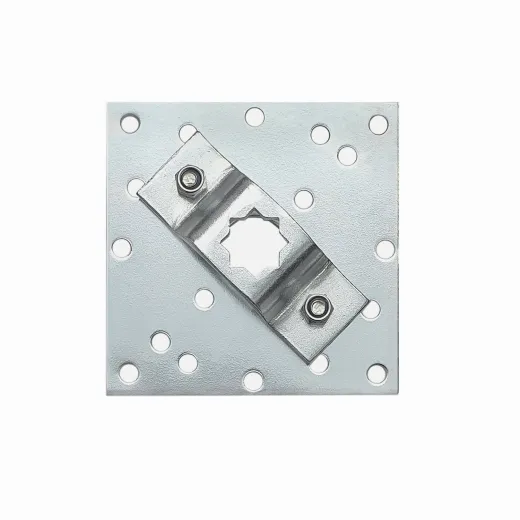

Grungplatte mit Lager für Aufnahme Vierkant 16 x16 mm Art. Nr.: 238330001

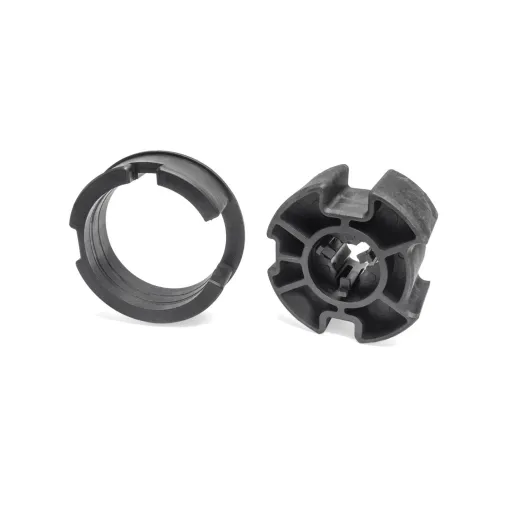

elero ► Typ 1 / Ø 78 x 1 mm, MHZ / Art. Nr.: 220240001

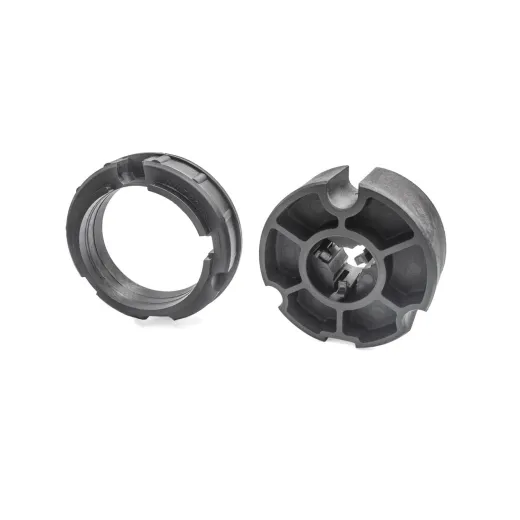

elero ► Typ 2 / Ø 85 x 1,0 mm / Art. Nr.: 220380001
elero ► Typ 3 / Ø 90 Le-Profil, Ø 89 Deprat / Art. Nr.: 220250001

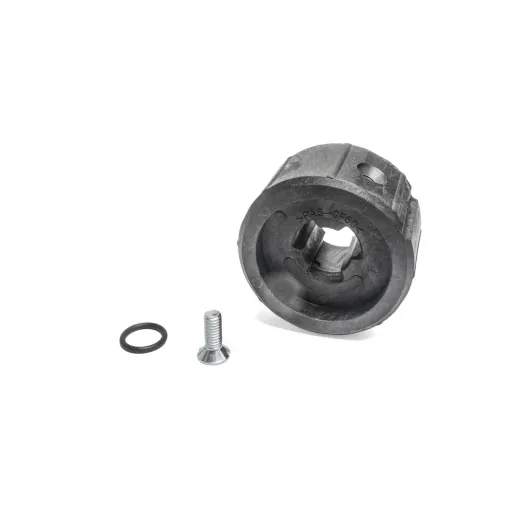

elero ► Typ 4 / Ø 63 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220250001

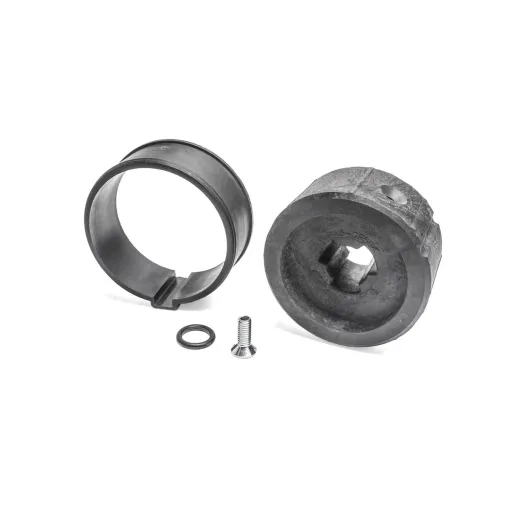

elero ► Typ 5 / Ø 70 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220260001

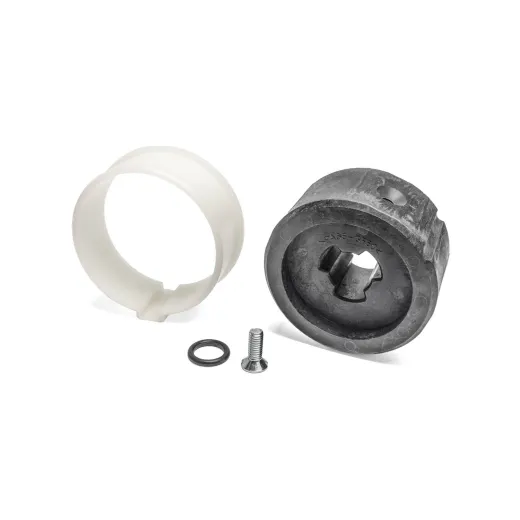

elero ► Typ 6 / Ø 70 x 2 mm, mit 4 x M6 / Art. Nr.: 220270001

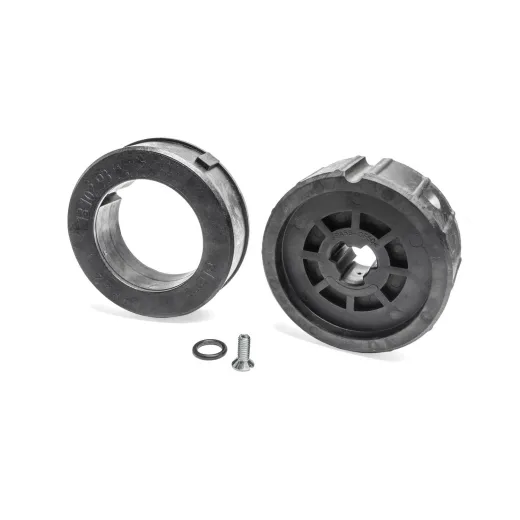

elero ► Typ 7 / Ø 98 x 2 mm, mit 4 x M6 / Art. Nr.: 220220001

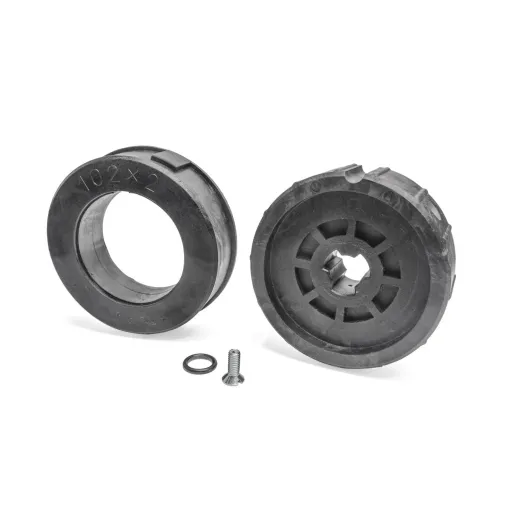

elero ► Typ 8 / Ø 102 x 2 mm, mit 4 x M6 / Art. Nr.: 220210001

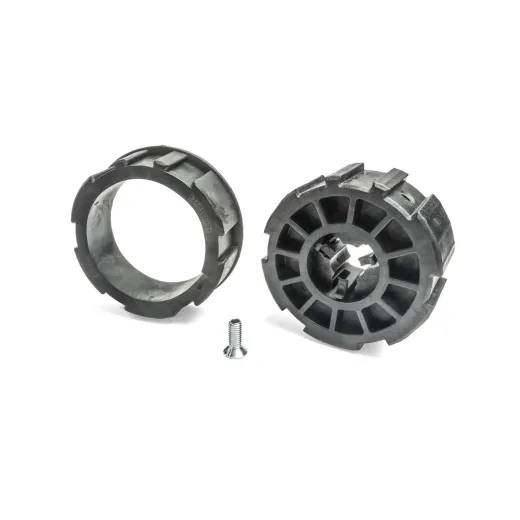

elero ► Typ 9 / Ø 83 x 1,5 mm, mit 4 x M6 / Art. Nr.: 220310001
elero ► Typ 10 / Ø 133 x 2,5 (2,0) mm, 4 x M6 / Art. Nr.: 220360001
elero ► Typ 11 / Ø 67 x 1,5 mm, MHZ / Art. Nr.: 131170901

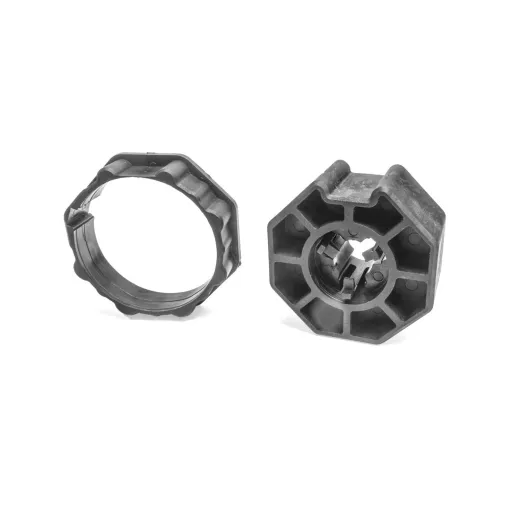

elero ► Typ 12 / 8-kant, SW 70 Selve, Eckermann, Roma / Art. Nr.: 220200001
elero ► Typ 13 / 6-kant, 75 Butzbach, Mäule / Art. Nr.: 220290001

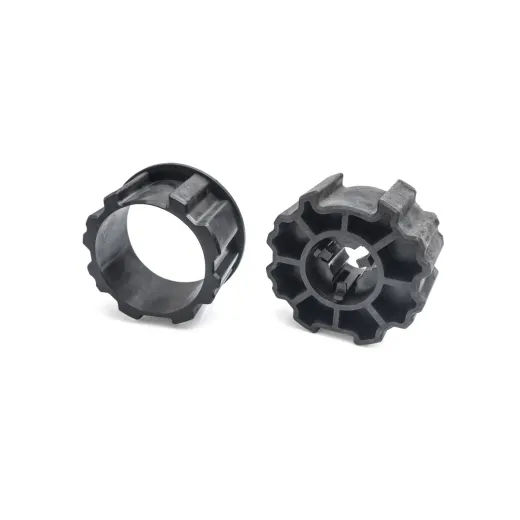

elero ► Typ 14 / Ø 76 x 1,2 mm Kittelberger, Wiral / Art. Nr.: 220330001

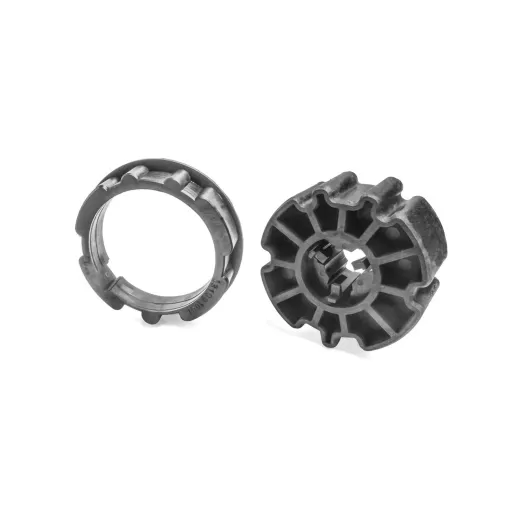

elero ► Typ 15 / ZF 80, Zurflüh-Feller / Art. Nr.: 220320001

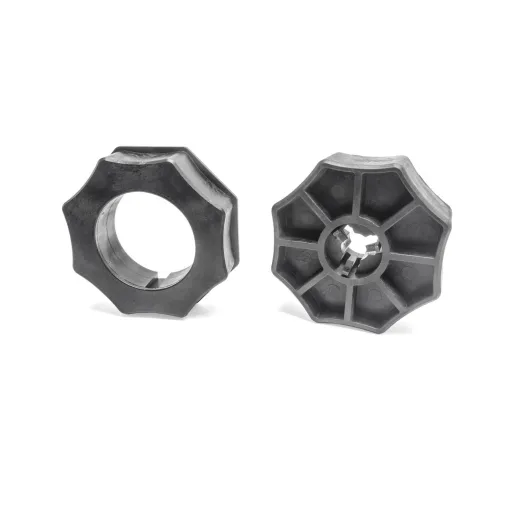

elero ► Typ 16 / 8-kant SW 102 x 2,0 mm Alulux / Art. Nr.: 220350001

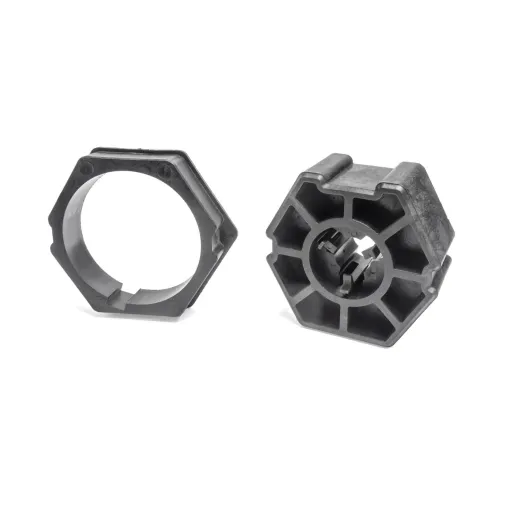

elero ► Typ 17 / 6-kant, 85 Butzbach / Art. Nr.: 220370001
elero ► Typ 18 / 8-kant, SW 102 x 2,5 mm, Roma / Art. Nr.: 220280001
elero ► Typ 19 / Ø 128 x 1,5 mm, Alukon / Art. Nr.: 220340001

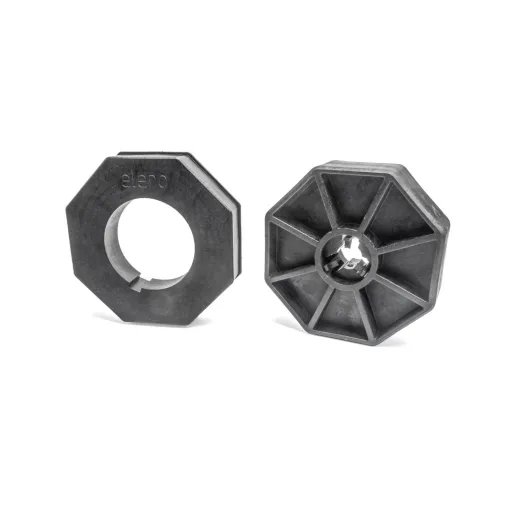

elero ► Typ 20 / 8-kant, SW 114 Heroal / Art. Nr.: 220300001

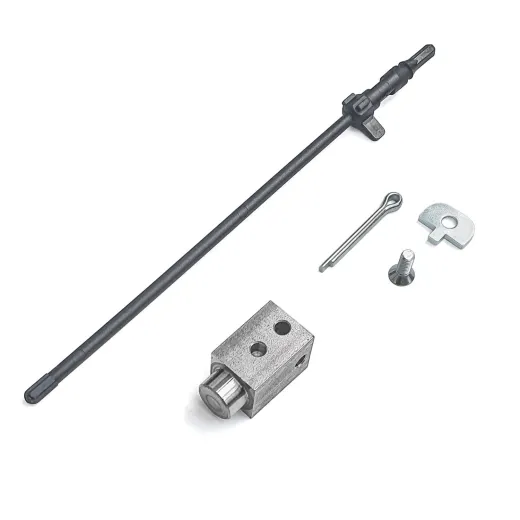

Montagebeutel Beinhaltet u. a. Motorbolzen 16 x 16 mm und Einstellhilfe

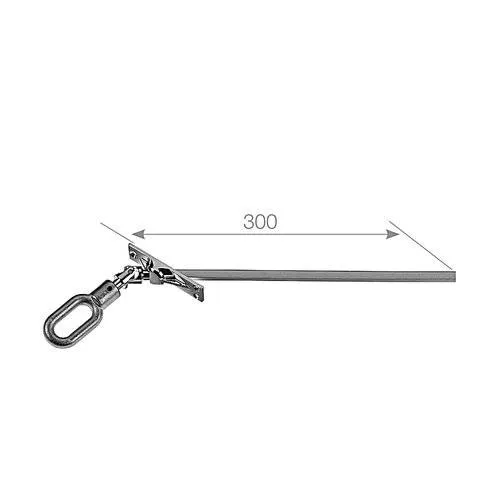

Gelenklager mit Markisenöse (keine 90°)

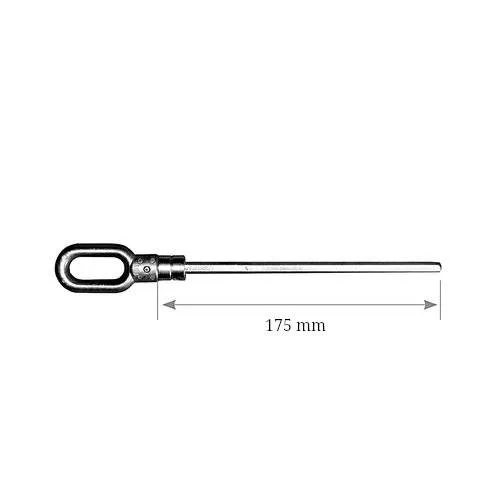

Markisenöse 7 mm 6-kant, 175 mm lang
Markisenöse 7 mm 6-kant, 460 mm lang
Markisenöse 7 mm 6-kant, 600 mm lang
