RolTop M10-868

Art.Nr.: 342220006

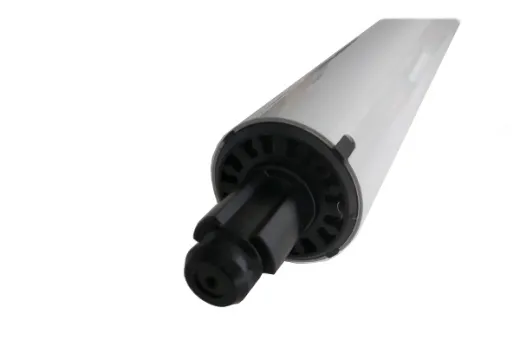

Der elero Funkantrieb RolTop M10-868 hat ein Drehmoment von 10 Nm. Die Drehzahl des RolTop M10-868 beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop M10-868 für Links- und Rechtseinbau geeignet. Eine Besonderheit des RolTop M10-868 ist seine verbaute geräuschlose Softbremse. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop M6-868 finden Sie in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
6 Nm	10 Nm	20 Nm	30 Nm	40 Nm	50 Nm	7 Nm *	12 Nm *
RolTop M6-868	RolTop M10-868	RolTop M20-868	RolTop M30-868	RolTop M40-868	RolTop M50-868	RolTop M7/23-868	RolTop M12/23-868

* Schnellläufer mit 23 U/min

Produktbesonderheiten des RolTop M10-868

► Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
► Endlagen über Handsender einstellbar
► geräuschlose Softbremse (bis 20 Nm)
► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

**Endlageneinstellung des RolTop M10-868**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender
Mit vorhandenem Rollladenschalter (elektronisch)
Mit Programmierkabel

Endlagen über eingelernten Sender einstellbar. Löschen der frei eingestellten Endlagen ist nur mit Montagekabel oder eingelernten Sender möglich.
Die Einstellung der Endlagen oben und unten ist Voraussetzung für die Nutzung der Fahrprofile. Erst die obere Endlage einlernen, dann die untere Endlage.

Endlagen, sind wie folgt programmierbar

Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar

Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

Im Lieferumfang enthalten sind:

1 x RolTop M10-868 Art. Nr.: 342220006

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop M-868**
Motorbezeichnung:	RolTop M10-868
Drehmoment (Nm):	10
Geschwindigkeit (U/min):	14
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	140
Leistungsaufnahme (A):	0,60
Artikelnummer:	342220006
Abmessungen (C):	466 mm
Abmessungen (D):	449 mm
Rohrdurchmesser:	45
Schutzart:	IP 44
Anschlusskabel steckbar:	• optional • ab 2 Meter

[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Motorlager für elero Motoren der Baureihe S finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe M / Ø 45 mm].
*► Typ 1*	*► Typ 2*	*► Typ 3*

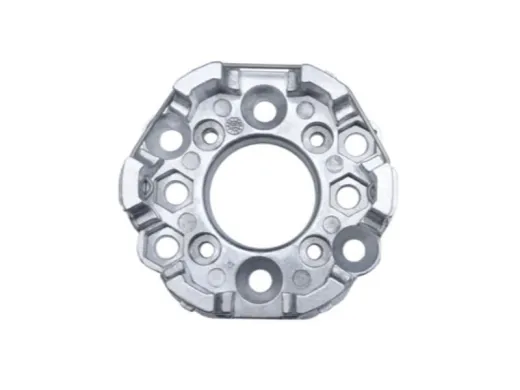

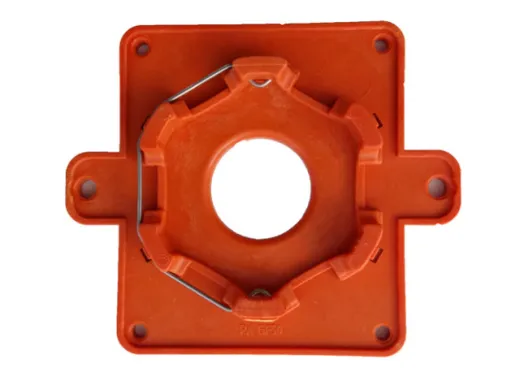

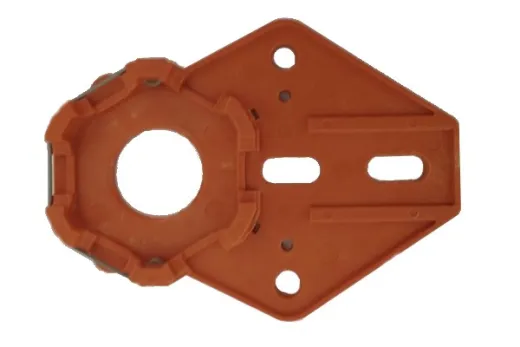

Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001	universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001	SKS max. 50 Nm Art. Nr.: 230040101

*► Typ 4*	*► Typ 5*	*► Typ 6*

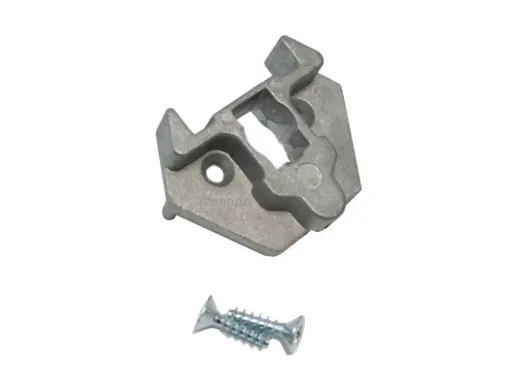

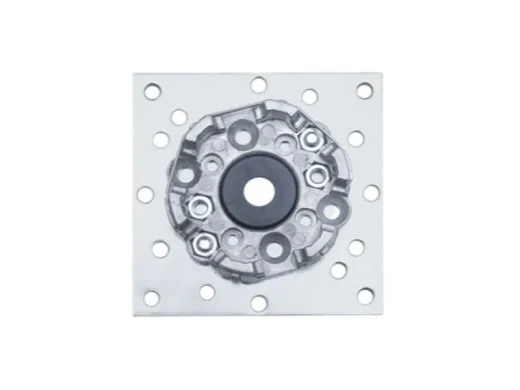

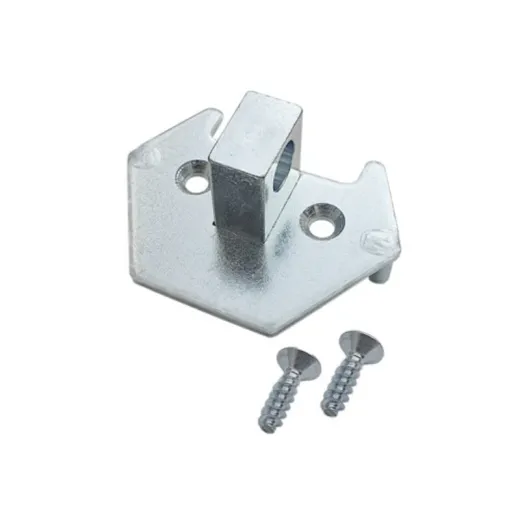

Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101	Adapterplatte Typ 9 Motoren Art. Nr.: 233746801	Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501

[TAB:Adapterset]

Adapterset

Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm].

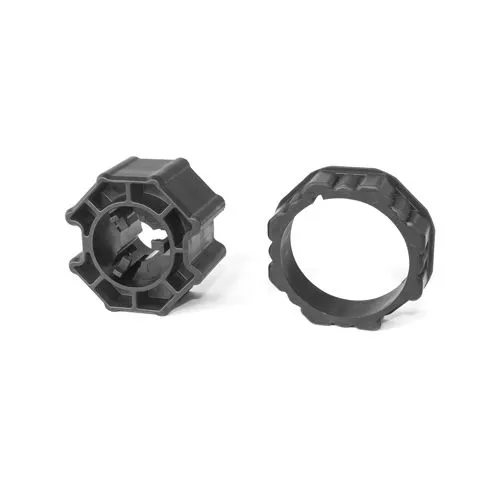

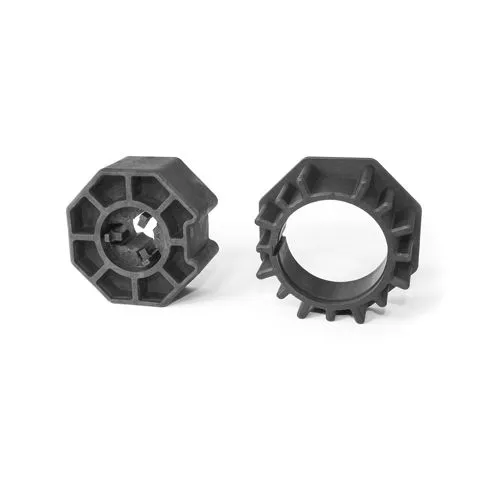

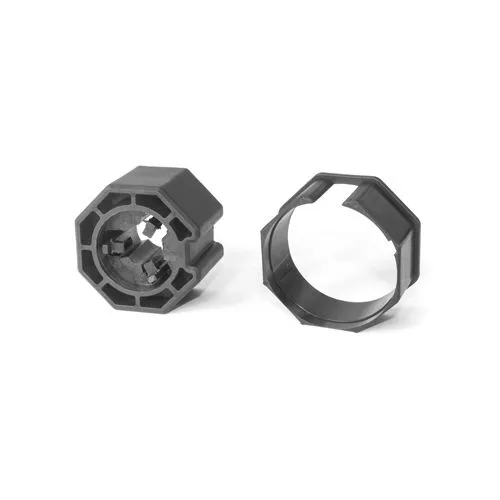

► SW 50	► SW 60	► SW 70

Art. Nr.: 230120001	Art. Nr.: 233790001	Art. Nr.: 230110001

Optionen:

Anschlusskabel / elero: Bitte wählen
Anschlusskabel / elero: Lieferung ohne Anschlusskabel

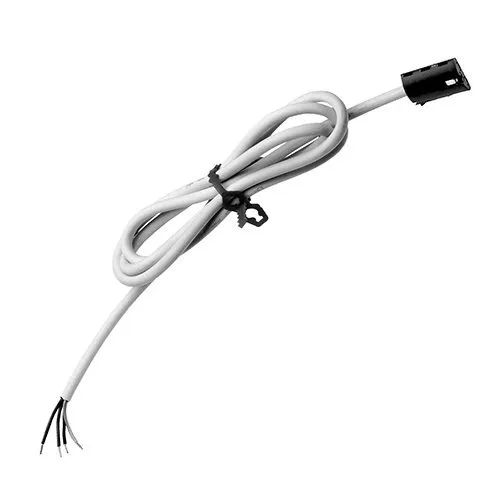

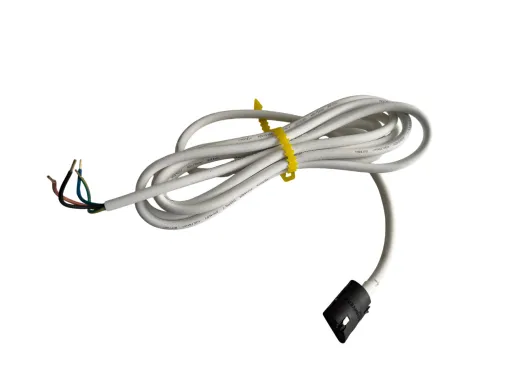

Anschlusskabel / elero: 2 m / steckbar (weiß) (+5,95 EUR)
Anschlusskabel / elero: 3 m / steckbar (weiß) (+7,95 EUR)

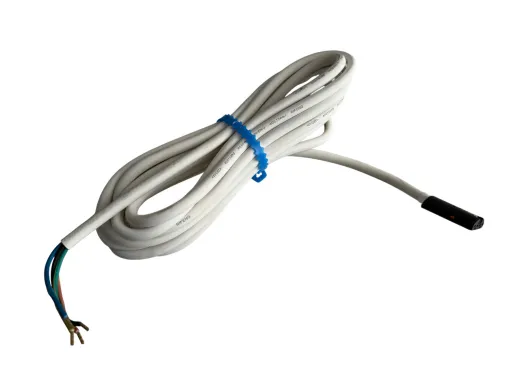

Anschlusskabel / elero: 5 m / steckbar (weiß) (+9,95 EUR)
Anschlusskabel / elero: 10 m / steckbar (weiß) (+14,95 EUR)

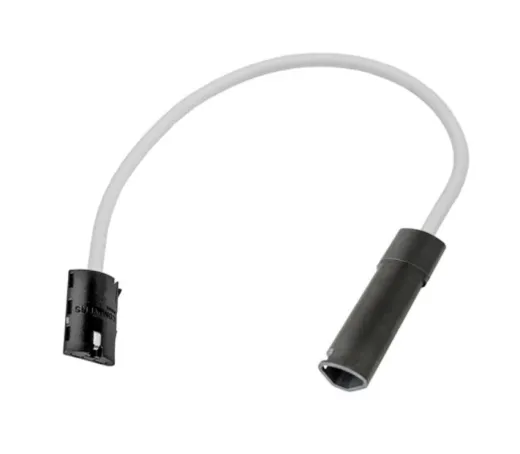

Anschlusskabel / elero: 0,2 m / Typ 9/RevoLine Adapterkabel (+23,95 EUR)
Motorlager / elero / BR2: Bitte wählen
Motorlager / elero / BR2: Lieferung ohne Motorlager
Motorlager / elero / BR2: Typ 1 / Teilkreis 48 und 60 mm (+5,59 EUR)
Motorlager / elero / BR2: Typ 2 / Universal (+7,18 EUR)
Motorlager / elero / BR2: Typ 3 / SKS (+6,10 EUR)
Motorlager / elero / BR2: Typ 4 / Grundplatte VEKA (+9,17 EUR)
Motorlager / elero / BR2: Typ 5 / Adapterplatte Typ 9 (+7,08 EUR)
Motorlager / elero / BR2: Typ 6 / Adapterplatte 10 x 16 lang (+7,63 EUR)
Adapterset / elero / Rollladen BR2: Bitte wählen
Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
Flexible Wellenanbindungen (Rollladen): Bitte wählen
Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen

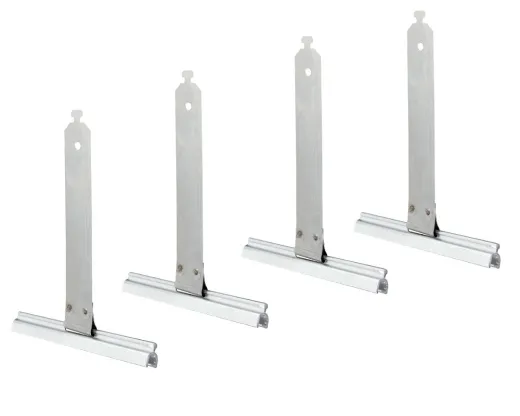

Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
