VariEco M50 NHK

Art.Nr.: 348630001

Der elero VariEco M50 NHK hat ein Drehmoment von 50 Nm. Die Drehzahl des VariEco M50 NHK beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9/T11 durch den aktuellen VariEco ersetzen möchten. Weitere technische Daten zum VariEco M20 NHK finden Sie in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

20 Nm 30 Nm 40 Nm 50 Nm
VariEco M20 NHK VariEco M30 NHK VariEco M40 NHK VariEco M50 NHK



Produktbesonderheiten des VariEco M50 NHK

► Endlagen über Einstellhilfe einstellbar


Endlageneinstellung des VariEco M50 NHK

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch) yes yes
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel


Im Lieferumfang enthalten sind:

1 x VariEco M50 NHK Art. Nr.: 348630001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
Technische Daten VariEco M NHK

Motorbezeichnung: VariEco
M50 NHK
Drehmoment (Nm): 50
Geschwindigkeit (U/min): 14
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 300
Leistungsaufnahme (A): 1,30
Artikelnummer: 348630001
Abmessungen (C): 681 mm
Abmessungen (D): 659 mm
Rohrdurchmesser: 45
Schutzart: IP 44
Anschlusskabel steckbar: • optional •
ab 2 Meter



[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.


Weitere Motorlager für elero Motoren der Baureihe NHK finden sie in der Kategorie» [Motorlager NHK].
► Typ 1 ► Typ 2 ► Typ 3
Montageplatte
Art. Nr.: 238000001		 Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern
Art. Nr.: 236870501		 Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant)
Art. Nr.: 238330001



[TAB:Adapterset]

Adapterset Markise, Rollladen, Tor

Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.



► Typ 1
  Ø 57 mm, Ates, MHZ

► Typ 2
  Ø 60 mm, AXE, Hüppe
Art. Nr.: 230410001 Art. Nr.: 230550001

► Typ 3
  Ø 62 x 0,6 mm, Deprat  		 ► Typ 4
  Ø 63 x 1,0 mm
Art. Nr.: 230420001 Art. Nr.: 230310001

► Typ 5
  Ø 70 mm Rundrohr  		 ► Typ 6
  Ø 70 mm Flachnut
Art. Nr.: 230180001 Art. Nr.: 230200001

► Typ 7
  Ø 70 mm  		 ► Typ 8
  Ø 71 x 1,5 mm
Art. Nr.: 230650001 Art. Nr.: 230540001

► Typ 9
  Ø 78 x 1/1,25 mm, Nut- und Rundrohr  		 ► Typ 10
  Ø 78 x 1 mm, Rau
Art. Nr.: 230150001 Art. Nr.: 230260001

► Typ 11
  Ø 78 x 1 mm, Döhner  		 ► Typ 12
  Ø 85 x 1 mm
Art. Nr.: 230400001 Art. Nr.: 230170001

► Typ 13
  Ø 85 x 1,2 mm, IMBAC-NEU  		 ► Typ 14
  Ø 90 mm, Le-Profi
  Ø 89 mm, DEPRAT
Art. Nr.: 230480001 Art. Nr.: 230530001

► Typ 15
  Ø 90,5 x 1,25 mm, MHZ  		 ► Typ 16
  Ø 50 x 1,5 mm
Art. Nr.: 230580001 Art. Nr.: 131162901

► Typ 17
  Ø 50 x 1,5 mm, Siral  		 ► Typ 18
  Ø 60 x 1,5 mm / Ø 62 x 2 mm
Art. Nr.: 131169901 Art. Nr.: 230440001

► Typ 19
  Ø 63 x 1,5 mm  		 ► Typ 20
  Ø 70 x 1,5 mm
Art. Nr.: 230450001 Art. Nr.: 230460001

► Typ 21
  Ø 83 x 1,5 mm  		 ► Typ 22
  Ø 102 x 1,5 mm / Ø 102 x 2 mm
Art. Nr.: 230930001 Art. Nr.: 230510001

► Typ 23
  Ø 102 x 3,5 mm / Ø 98 x 2 mm  		 ► Typ 24
  Ø 50 mm, Soprofen
Art. Nr.: 230520001 Art. Nr.: 131178501

► Typ 25
  8-kant SW 50  		 ► Typ 26
  Ø 53 mm, Deprat
Art. Nr.: 230120001 Art. Nr.: 230910001

► Typ 27
  Ø 54 mm, Zurflüh-Feller  		 ► Typ 28
  Ø 55 mm, elero
Art. Nr.: 131161001 Art. Nr.: 230390001

► Typ 29
  Ø 58 mm, Alu, Termo, Perco  		 ► Typ 30
  8-kant SW 60, IMBAC
Art. Nr.: 230500001 Art. Nr.: 230360001

► Typ 31
  8-kant SW 60, Döhner, Selve  		 ► Typ 32
  8-kant SW 60, Bonfante
Art. Nr.: 233790001 Art. Nr.: 230560001

► Typ 33
  6-kant, 60 x 0,7 mm, Butzbach Mäule  		 ► Typ 34
  Ø 60 mm, Alu-Plast
  Ø 63 x 1,5 mm
Art. Nr.: 230470001 Art. Nr.: 230490001

► Typ 35
  Ø 62 mm, Le Profil, Krülland  		 ► Typ 36
  Ø 64 mm, Zurflüh-Feller
Art. Nr.: 230430001 Art. Nr.: 233800001

► Typ 37
  Ø 65 mm, IMBAC, Eckermann  		 ► Typ 38
  Ø 65 mm, Hoos
Art. Nr.: 230320001 Art. Nr.: 230330001

► Typ 39
  Ø 67 x 1,5 mm, MHZ  		 ► Typ 40
  8-kant SW 70, Selve
Art. Nr.: 30570001 Art. Nr.: 230110001

► Typ 41
  Ø 76 x 1,2 mm, Wiral  		 ► Typ 42
  6-kant x 75, Butzbach, Mäule
Art. Nr.: 230340001 Art. Nr.: 230590001

► Typ 43
  5-kant, 78 Meimo  		 ► Typ 44
   Ø 80 mm, Zurflüh-Feller
Art. Nr.: 230900001 Art. Nr.: 233820001

Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: Lieferung ohne Anschlusskabel
  • Anschlusskabel / elero: 2 m / steckbar (weiß) (+7,95 EUR)
  • Anschlusskabel / elero: 3 m / steckbar (weiß) (+9,95 EUR)
  • Anschlusskabel / elero: 5 m / steckbar (weiß) (+11,95 EUR)
  • Motorlager / elero / NHK: Bitte wählen
  • Motorlager / elero / NHK: Lieferung ohne Lager
  • Motorlager / elero / NHK: Typ 1 / Montageplatte (+11,50 EUR)
  • Motorlager / elero / NHK: Typ 2 / Grundplatte mit Schrauben (+9,20 EUR)
  • Motorlager / elero / NHK: Typ 3 / Grundplatte mit Motorlager (+9,90 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Bitte wählen
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Lieferung ohne Adapterset
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 1 / Ø 57 mm, Ates, MHZ (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 2 / Ø 60 mm, AXE, Hüppe (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 3 / Ø 62 x 0,6 mm, Deprat (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 4 / Ø 63 x 1,0 mm (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 5 / Ø 70 mm Rundrohr (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 6 / Ø 70 mm Flachnut (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 7 / Ø 70 mm (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 8 / Ø 71 x 1,5 mm (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 9 / Ø 78 x 1/1,25 mm, Nut- und Rundrohr (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 10 / Ø 78 x 1 mm, Rau (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 11 / Ø 78 x 1 mm, Döhner (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 12 / Ø 85 x 1 mm (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 13 / Ø 85 x 1,2 mm, IMBAC-NEU (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 14 / Ø 90 mm, Le-Profi (+7,46 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 15 / Ø 90,5 x 1,25 mm, MHZ (+7,46 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 16 / Ø 50 x 1,5 mm (+4,90 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 17 / Ø 50 x 1,5 mm, Siral (+4,90 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 18 / Ø 60 x 1,5 mm / Ø 62 x 2 mm (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 19 / Ø 63 x 1,5 mm (+5,62 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 20 / Ø 70 x 1,5 mm (+8,59 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 21 / Ø 83 x 1,5 mm (+9,62 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 22 / Ø 102 x 1,5 mm / Ø 102 x 2 mm (+12,50 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 23 / Ø 102 x 3,5 mm / Ø 98 x 2 mm (+12,50 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 24 / Ø 50 mm, Soprofen (+4,90 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 25 / 8-kant SW 50 (+5,91 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 26 / Ø 53 mm, Deprat (+5,62 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 27 / Ø 54 mm, Zurflüh-Feller (+5,21 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 28 / Ø 55 mm, elero (+5,62 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 29 / Ø 58 mm, Alu, Termo, Perco (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 30 / 8-kant SW 60, IMBAC (+5,62 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 31 / 8-kant SW 60, Döhner, Selve (+5,91 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 32 / 8-kant SW 60, Bonfante (+6,64 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 33 / 6-kant, 60 x 0,7 mm, Butzbach Mäule (+5,62 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 34 / Ø 60 mm, Alu-Plast, Ø 63 x 1,5 mm (+6,44 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 35 / Ø 62 mm, Le Profil, Krülland (+6,44 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 36 / Ø 64 mm, Zurflüh-Feller (+6,44 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 37 / Ø 65 mm, IMBAC, Eckermann (+6,95 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 38 / Ø 65 mm, Hoos (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 39 / Ø 67 x 1,5 mm, MHZ (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 40 / 8-kant SW 70, Selve (+6,95 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 41 / Ø 76 x 1,2 mm, Wiral (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 42 / 6-kant x 75, Butzbach, Mäule (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 43 / 5-kant, 78 Meimo (+6,74 EUR)
  • Adapterset / elero / Markise,Rollladen,Tor BR2: Typ 44 / Ø 80 mm, Zurflüh-Feller (+6,74 EUR)
  • Montagebeutel: Bitte wählen
  • Montagebeutel: Lieferung ohne Montagebeutel
  • Montagebeutel: inkl. Montagebeutel NHK (231620201) (+8,10 EUR)
  • Kurbelösen NHK: Bitte wählen
  • Kurbelösen NHK: Lieferung ohne Öse
  • Kurbelösen NHK: Öse = 7 mm 6kant / 175 mm (elero) (+16,20 EUR)
  • Kurbelösen NHK: Öse = 7 mm 6kant / 460 mm (elero) (+19,50 EUR)
  • Kurbelösen NHK: Öse = 7 mm 6kant / 600 mm (elero) (+23,90 EUR)
  • Kurbelösen NHK: Gelenklager mit Markisenöse (elero) (+27,10 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor Ein Rohrmotor ist ein elektrischer Antrieb, der direkt in die Wickelwelle eines Rollladens oder die Tuchwelle einer Markise eingebaut wird. Er übernimmt das automatische Ein- und Ausfahren bzw. Auf- und Abwickeln und ermöglicht eine komfortable Bedienung per Schalter, Funkhandsender oder Smart-Home-Steuerung – abhängig von der Motorausführung.
Vorgängermodell (elero) : Ersatz für den T 9/5 NHK 50 Nm
Verwendung : Markise Eine Markise ist ein außenliegender Sonnenschutz, der vor Fenstern, Terrassen oder Balkonen montiert wird. Sie schützt vor direkter Sonneneinstrahlung und bietet angenehmen Schatten. Je nach Ausführung wird das Markisentuch über Gelenkarme oder Führungsschienen aus- und eingefahren. Die Bedienung kann manuell über eine Kurbel oder komfortabel mit einem elektrischen Markisenmotor erfolgen. Rollladen Ein Rollladen ist ein außenliegender Sicht-, Sonnen- und Wärmeschutz für Fenster und Türen. Er besteht aus miteinander verbundenen Rollladenprofilen, die sich beim Öffnen auf einer Welle im Rollladenkasten aufwickeln. Rollläden schützen vor Sonneneinstrahlung, neugierigen Blicken und Witterungseinflüssen. Die Bedienung erfolgt je nach Ausführung manuell über einen Gurt oder eine Kurbel oder komfortabel mit einem elektrischen Rollladenmotor.
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe M (Medium) 45 Ab Wellengröße 50 mm verwendbar.
Drehmoment (Nm) : 50 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : steckbar Hinweis: Das Anschlusskabel ist über eine Steckverbindung mit dem Motor verbunden und kann bei Bedarf einfach abgenommen oder ausgetauscht werden.
Besonderheiten : NHK (Nothandkurbelanschluss) NHK-Rohrmotoren sind spezielle Antriebe für Rollläden, Markisen oder Tore, die zusätzlich mit einem Anschluss für eine Nothandkurbel ausgestattet sind. Dadurch können sie auch bei einem Stromausfall manuell bedient werden.
Steuerungsart : kabelgebunden Die Bedienung erfolgt produktabhängig über einen Wandschalter, einen Jalousieschalter, eine zentrale Steuereinheit oder eine geeignete Zeitschaltuhr.
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 247,31 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
VariEco M50 NHK


elero VariEco M NHK Motorkopf

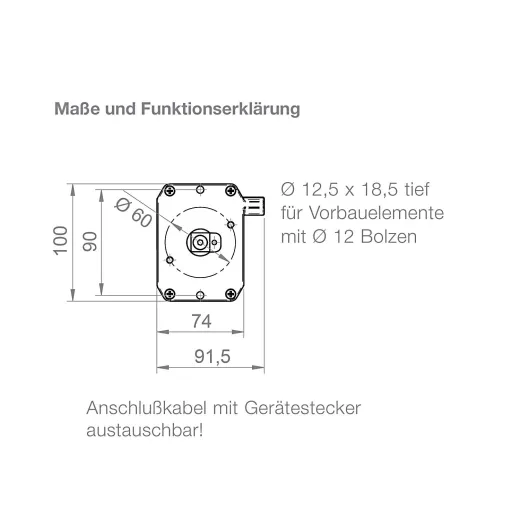

VariEco M NHK Motorkopfabmessungen

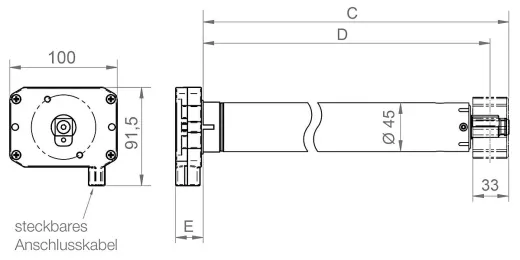

Abmessung VariEco M NHK

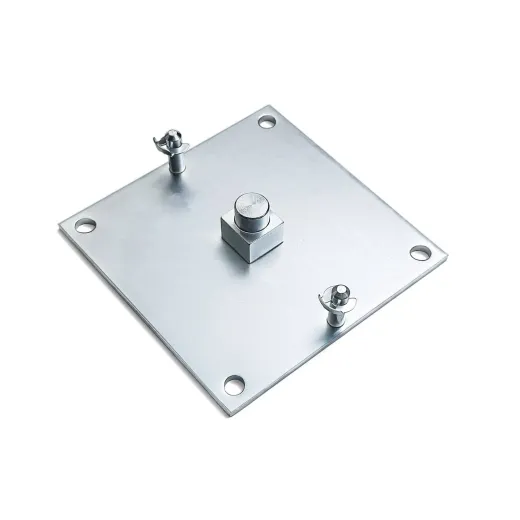

Montageplatte Art. Nr.: 238000001

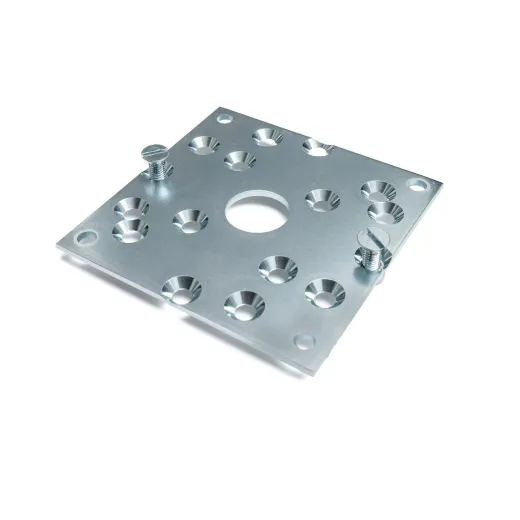

Grundplatte mit 2 Schrauben Art. Nr.: 236870501

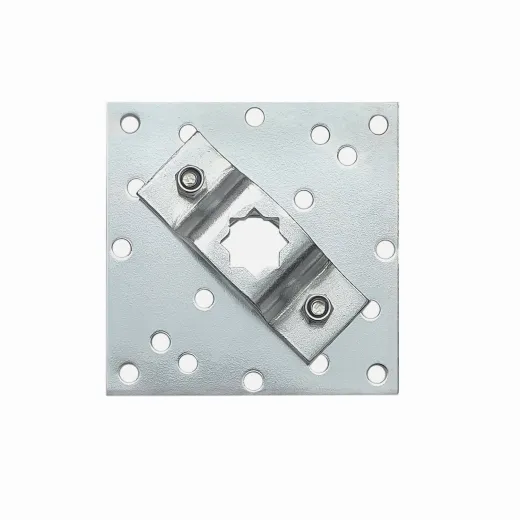

Grungplatte mit Lager für Aufnahme Vierkant 16 x16 mm Art. Nr.: 238330001
Montagebeutel Beinhaltet u. a. Motorbolzen 16 x 16 mm und Einstellhilfe
Adapterset Rollladen SW50 Art. Nr.: 23 012.0001

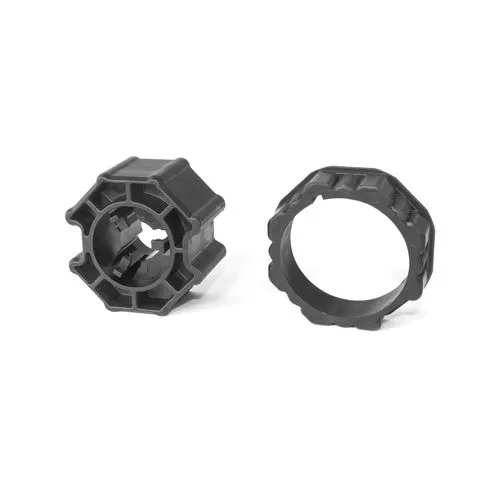

Adapterset Rollladen SW60 Art. Nr.: 23 379.0001
Adapterset Rollladen SW60 Art. Nr.: 23 011.0001

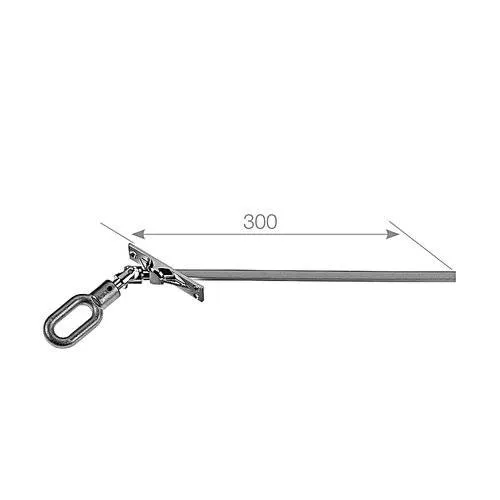

Gelenklager mit Markisenöse (keine 90°)

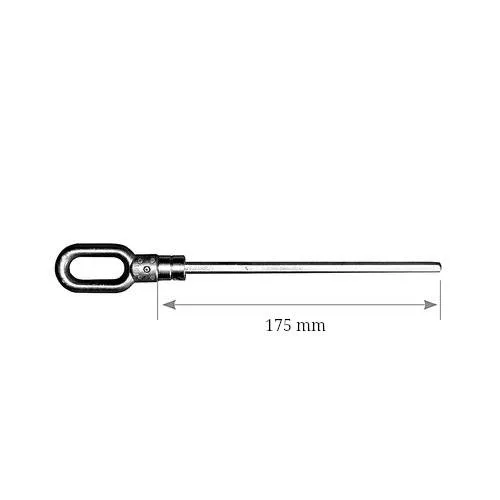

7 mm 6-kant mit Markisenöse 175 mm lang
7 mm 6-kant mit Markisenöse, 460 mm lang
7 mm 6-kant mit Markisenöse 600 mm lang
