VariEco M20 NHK
Art.Nr.: 348330001

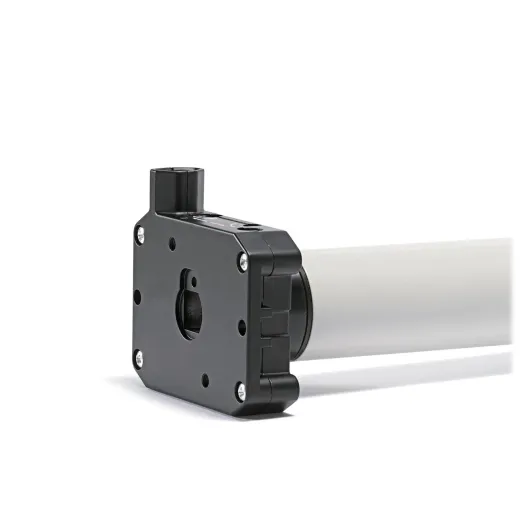

elero VariEco M20 NHK Rohrantrieb – 14 Nm mit Nothandkurbel für Rollläden & Sonnenschutz
Der elero VariEco M20 NHK Rohrantrieb ist die ideale Lösung für mittelgroße Rollläden, Screens und Sonnenschutzanlagen, bei denen Zuverlässigkeit, Sicherheit und Notbedienung im Fokus stehen. Mit einem Drehmoment von 20 Nm und einer Drehzahl von 14 U/min sorgt der Rohrmotor für ein gleichmäßiges, leises und kraftvolles Öffnen und Schließen Ihrer Anlage.
Dank integrierter Nothandkurbel (NHK) bleibt der Rollladen auch bei Stromausfall jederzeit manuell bedienbar. Das macht den VariEco M20 NHK besonders geeignet für Wohngebäude, Gewerbeobjekte sowie sicherheitsrelevante Bereiche, in denen eine Notbedienung vorgeschrieben oder sinnvoll ist.
Die bewährte elero-Qualität steht für langlebige Mechanik, wartungsarmen Betrieb und hohe Betriebssicherheit. Gleichzeitig ermöglicht die kompakte Bauform eine einfache Integration in gängige Rollladenwellen und Systeme.
Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen VariEco Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9/T11 durch den aktuellen VariEco ersetzen möchten.
Ihre Vorteile auf einen Blick
-
Zuverlässiger 20 Nm Rohrmotor für mittelgroße Rollläden
-
Manuelle Notbedienung bei Stromausfall durch NHK-System
-
Leiser, vibrationsarmer Lauf für hohen Wohnkomfort
-
Langlebige Markenqualität von elero
-
Einfache Montage und vielseitige Einsatzmöglichkeiten
| 20 Nm | 30 Nm | 40 Nm | 50 Nm |
|---|---|---|---|
| VariEco M20 NHK | VariEco M30 NHK | VariEco M40 NHK | VariEco M50 NHK |
Produktbesonderheiten des VariEco M20 NHK
► Endlagen über Einstellhilfe einstellbar|
Rollladen (Oben/unten)
|
Endlage oben | Endlage unten |
| Mit Einstellstift (mechanisch) |  |
|
| Mit Handsender |  |
|
| Mit vorhandenem Rollladenschalter (elektronisch) | |
|
| Mit Programmierkabel | |
|
Im Lieferumfang enthalten sind:
1 x VariEco M20 NHK Art. Nr.: 348330001Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]
| Motorbezeichnung: | VariEco M20 NHK |
|---|---|
| Drehmoment (Nm): | 20 |
| Geschwindigkeit (U/min): | 14 |
| Stromversorgung: | 230/50 V Hz |
| Stromaufnahme (Watt): | 200 |
| Leistungsaufnahme (A): | 0,90 |
| Artikelnummer: | 348330001 |
| Abmessungen (C): | 661 mm |
| Abmessungen (D): | 639 mm |
| Rohrdurchmesser: | 45 |
| Schutzart: | IP 44 |
| Anschlusskabel steckbar: | • optional • ab 2 Meter |
[TAB:Motorlager]
Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Motorlager für elero Motoren der Baureihe NHK finden sie in der Kategorie» [Motorlager NHK]. | ||
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Montageplatte Art. Nr.: 238000001 |

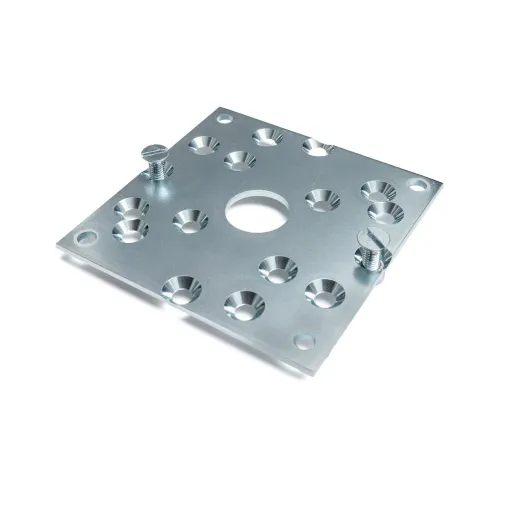

Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern Art. Nr.: 236870501 |

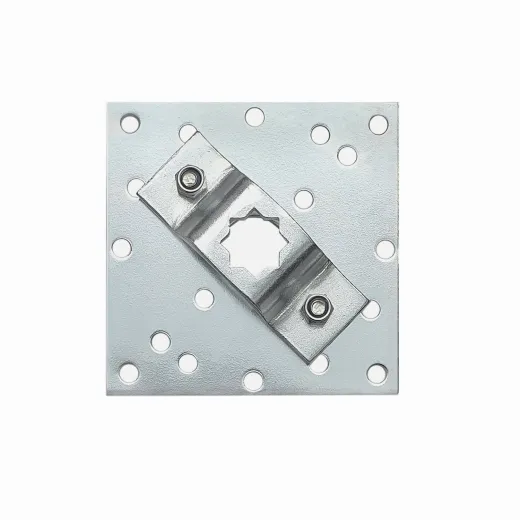

Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant) Art. Nr.: 238330001 |
 |
 |
 |
[TAB:Adapterset]
Adapterset Rollladen
Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.
| Weitere Adaptersets für elero Motoren der Baureihe M finden sie in der Kategorie [Adaptersets für Baureihe M / Rohrdurchmesser Ø 45 mm]. | |||||
|
► SW 50 |
► SW 60 |
► SW 70 | |||
 |
 |
 |
|||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | |||
Adapterset Markise
Das gewünschte Adapterset mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 230410001 | Art. Nr.: 230550001 | ||
| ► Typ 3 Ø 62 x 0,6 mm, Deprat |
► Typ 4 Ø 63 x 1,0 mm |
||
 |
 |
||
| Art. Nr.: 230420001 | Art. Nr.: 230310001 | ||
| ► Typ 5 Ø 70 mm Rundrohr |
► Typ 6 Ø 70 mm Flachnut |
||
 |
 |
||
| Art. Nr.: 230180001 | Art. Nr.: 230200001 | ||
| ► Typ 7 Ø 70 mm |
► Typ 8 Ø 71 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230650001 | Art. Nr.: 230540001 | ||
| ► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr |
► Typ 10 Ø 78 x 1 mm, Rau |
||
 |
 |
||
| Art. Nr.: 230150001 | Art. Nr.: 230260001 | ||
| ► Typ 11 Ø 78 x 1 mm, Döhner |
► Typ 12 Ø 85 x 1 mm |
||
 |
 |
||
| Art. Nr.: 230400001 | Art. Nr.: 230170001 | ||
| ► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU |
► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT |
||
 |
 |
||
| Art. Nr.: 230480001 | Art. Nr.: 230530001 | ||
| ► Typ 15 Ø 90,5 x 1,25 mm, MHZ |
► Typ 16 Ø 50 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230580001 | Art. Nr.: 131162901 | ||
| ► Typ 17 Ø 50 x 1,5 mm, Siral |
► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm |
||
 |
 |
||
| Art. Nr.: 131169901 | Art. Nr.: 230440001 | ||
| ► Typ 19 Ø 63 x 1,5 mm |
► Typ 20 Ø 70 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230450001 | Art. Nr.: 230460001 | ||
| ► Typ 21 Ø 83 x 1,5 mm |
► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm |
||
 |
 |
||
| Art. Nr.: 230930001 | Art. Nr.: 230510001 | ||
| ► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm |
► Typ 24 Ø 50 mm, Soprofen |
||
 |
 |
||
| Art. Nr.: 230520001 | Art. Nr.: 131178501 | ||
| ► Typ 25 8-kant SW 50 |
► Typ 26 Ø 53 mm, Deprat |
||
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 230910001 | ||
| ► Typ 27 Ø 54 mm, Zurflüh-Feller |
► Typ 28 Ø 55 mm, elero |
||
 |
 |
||
| Art. Nr.: 131161001 | Art. Nr.: 230390001 | ||
| ► Typ 29 Ø 58 mm, Alu, Termo, Perco |
► Typ 30 8-kant SW 60, IMBAC |
||
 |
 |
||
| Art. Nr.: 230500001 | Art. Nr.: 230360001 | ||
| ► Typ 31 8-kant SW 60, Döhner, Selve |
► Typ 32 8-kant SW 60, Bonfante |
||
 |
 |
||
| Art. Nr.: 233790001 | Art. Nr.: 230560001 | ||
| ► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule |
► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm |
||
 |
 |
||
| Art. Nr.: 230470001 | Art. Nr.: 230490001 | ||
| ► Typ 35 Ø 62 mm, Le Profil, Krülland |
► Typ 36 Ø 64 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230430001 | Art. Nr.: 233800001 | ||
| ► Typ 37 Ø 65 mm, IMBAC, Eckermann |
► Typ 38 Ø 65 mm, Hoos |
||
 |
 |
||
| Art. Nr.: 230320001 | Art. Nr.: 230330001 | ||
| ► Typ 39 Ø 67 x 1,5 mm, MHZ |
► Typ 40 8-kant SW 70, Selve |
||
 |
 |
||
| Art. Nr.: 30570001 | Art. Nr.: 230110001 | ||
| ► Typ 41 Ø 76 x 1,2 mm, Wiral |
► Typ 42 6-kant x 75, Butzbach, Mäule |
||
 |
 |
||
| Art. Nr.: 230340001 | Art. Nr.: 230590001 | ||
| ► Typ 43 5-kant, 78 Meimo |
► Typ 44 Ø 80 mm, Zurflüh-Feller |
||
 |
 |
||
| Art. Nr.: 230900001 | Art. Nr.: 233820001 |
Optionen:
- Anschlusskabel / elero: Bitte wählen
- Anschlusskabel / elero: Lieferung ohne Anschlusskabel
- Anschlusskabel / elero: 2 m / steckbar (weiß) (+7,95 EUR)
- Anschlusskabel / elero: 3 m / steckbar (weiß) (+9,95 EUR)
- Anschlusskabel / elero: 5 m / steckbar (weiß) (+11,95 EUR)
- Motorlager / elero / NHK: Bitte wählen
- Motorlager / elero / NHK: Lieferung ohne Lager
- Motorlager / elero / NHK: Typ 1 / Montageplatte (+11,50 EUR)
- Motorlager / elero / NHK: Typ 2 / Grundplatte mit Schrauben (+9,20 EUR)
- Motorlager / elero / NHK: Typ 3 / Grundplatte mit Motorlager (+9,90 EUR)
- Adapterset / elero / Rollladen BR2: Bitte wählen
- Adapterset / elero / Rollladen BR2: Lieferung ohne Adapterset
- Adapterset / elero / Rollladen BR2: SW50 (+4,95 EUR)
- Adapterset / elero / Rollladen BR2: SW60 (+5,95 EUR)
- Adapterset / elero / Rollladen BR2: SW70 (+6,95 EUR)
- Adapterset / elero / Markise BR2: Bitte wählen
- Adapterset / elero / Markise BR2: Lieferung ohne Adapterset
- Adapterset / elero / Markise BR2: Typ 1 / Ø 57 mm, Ates, MHZ (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 2 / Ø 60 mm, AXE, Hüppe (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 3 / Ø 62 x 0,6 mm, Deprat (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 4 / Ø 63 x 1,0 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 5 / Ø 70 mm Rundrohr (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 6 / Ø 70 mm Flachnut (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 7 / Ø 70 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 8 / Ø 71 x 1,5 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 9 / Ø 78 x 1/1,25 mm, Nut- und Rundrohr (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 10 / Ø 78 x 1 mm, Rau (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 11 / Ø 78 x 1 mm, Döhner (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 12 / Ø 85 x 1 mm (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 13 / Ø 85 x 1,2 mm, IMBAC-NEU (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 14 / Ø 90 mm, Le-Profi (+7,46 EUR)
- Adapterset / elero / Markise BR2: Typ 15 / Ø 90,5 x 1,25 mm, MHZ (+7,46 EUR)
- Adapterset / elero / Markise BR2: Typ 16 / Ø 50 x 1,5 mm (+4,90 EUR)
- Adapterset / elero / Markise BR2: Typ 17 / Ø 50 x 1,5 mm, Siral (+4,90 EUR)
- Adapterset / elero / Markise BR2: Typ 18 / Ø 60 x 1,5 mm / Ø 62 x 2 mm (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 19 / Ø 63 x 1,5 mm (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 20 / Ø 70 x 1,5 mm (+8,59 EUR)
- Adapterset / elero / Markise BR2: Typ 21 / Ø 83 x 1,5 mm (+9,62 EUR)
- Adapterset / elero / Markise BR2: Typ 22 / Ø 102 x 1,5 mm / Ø 102 x 2 mm (+12,50 EUR)
- Adapterset / elero / Markise BR2: Typ 23 / Ø 102 x 3,5 mm / Ø 98 x 2 mm (+12,50 EUR)
- Adapterset / elero / Markise BR2: Typ 24 / Ø 50 mm, Soprofen (+4,90 EUR)
- Adapterset / elero / Markise BR2: Typ 25 / 8-kant SW 50 (+5,91 EUR)
- Adapterset / elero / Markise BR2: Typ 26 / Ø 53 mm, Deprat (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 27 / Ø 54 mm, Zurflüh-Feller (+5,21 EUR)
- Adapterset / elero / Markise BR2: Typ 28 / Ø 55 mm, elero (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 29 / Ø 58 mm, Alu, Termo, Perco (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 30 / 8-kant SW 60, IMBAC (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 31 / 8-kant SW 60, Döhner, Selve (+5,91 EUR)
- Adapterset / elero / Markise BR2: Typ 32 / 8-kant SW 60, Bonfante (+6,64 EUR)
- Adapterset / elero / Markise BR2: Typ 33 / 6-kant, 60 x 0,7 mm, Butzbach Mäule (+5,62 EUR)
- Adapterset / elero / Markise BR2: Typ 34 / Ø 60 mm, Alu-Plast, Ø 63 x 1,5 mm (+6,44 EUR)
- Adapterset / elero / Markise BR2: Typ 35 / Ø 62 mm, Le Profil, Krülland (+6,44 EUR)
- Adapterset / elero / Markise BR2: Typ 36 / Ø 64 mm, Zurflüh-Feller (+6,44 EUR)
- Adapterset / elero / Markise BR2: Typ 37 / Ø 65 mm, IMBAC, Eckermann (+6,95 EUR)
- Adapterset / elero / Markise BR2: Typ 38 / Ø 65 mm, Hoos (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 39 / Ø 67 x 1,5 mm, MHZ (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 40 / 8-kant SW 70, Selve (+6,95 EUR)
- Adapterset / elero / Markise BR2: Typ 41 / Ø 76 x 1,2 mm, Wiral (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 42 / 6-kant x 75, Butzbach, Mäule (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 43 / 5-kant, 78 Meimo (+6,74 EUR)
- Adapterset / elero / Markise BR2: Typ 44 / Ø 80 mm, Zurflüh-Feller (+6,74 EUR)
- Montagebeutel: Bitte wählen
- Montagebeutel: Lieferung ohne Montagebeutel

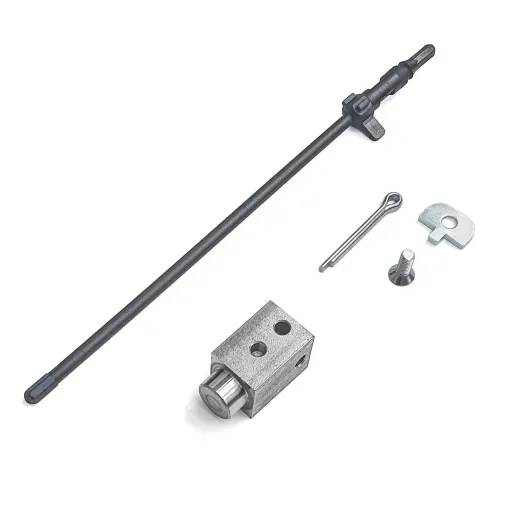

- Montagebeutel: inkl. Montagebeutel NHK (231620201) (+8,10 EUR)
- Kurbelösen NHK: Bitte wählen
- Kurbelösen NHK: Lieferung ohne Öse
- Kurbelösen NHK: Öse = 7 mm 6kant / 175 mm (+16,20 EUR)

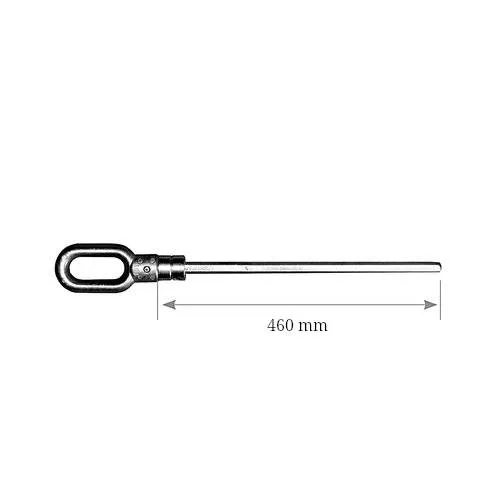

- Kurbelösen NHK: Öse = 7 mm 6kant / 460 mm (+19,50 EUR)
- Kurbelösen NHK: Öse = 7 mm 6kant / 600 mm (+23,90 EUR)
- Kurbelösen NHK: Gelenklager mit Markisenöse (elero) (+27,10 EUR)
Preis:
ab 199,84 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
