VariEco S12

Art.Nr.: 308630101/990007401

Mit der Entwicklung der S-Antriebe für die Baureihe VariEco hat elero das Sortiment für Rollläden deutlich verbessert. Die kabelgebundenen Antriebe haben einen Durchmesser von 35 mm, in Drehmomenten von 5 bis 12 Nm und die Inbetriebnahme erfolgt einfach und schnell. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechanischen Endschaltern sind für Rollläden und textilen Sonnenschutz konzipiert. Weitere technische Daten zum VariEco S12 finden Sie auch in der Bedienungsanleitung unter Downloads.

Weitere verfügbare Artikelvarianten.

5 Nm 8 Nm 10 Nm 12 Nm
VariEco S5 (FL) VariEco S8 VariEco S10 (FL) VariEco S12 (FL)

(FL) = Flachbremse



Wichtiger Hinweis
Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.



Produktbesonderheiten des VariEco S12

► Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
► geräuschlose Softbremse

Endlageneinstellung des VariEco S12

 Rollladen (Oben/unten)
 Endlage oben Endlage unten
 Mit Einstellstift (mechanisch) yes yes
 Mit Handsender
 Mit vorhandenem Rollladenschalter (elektronisch)
 Mit Programmierkabel


Im Lieferumfang enthalten sind:

1 x VariEco S12 Art. Nr.: 308630101

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.

[TAB: Technische Daten]
Technische Daten VariEco S

Motorbezeichnung: VariEco
S12
Drehmoment (Nm): 12
Geschwindigkeit (U/min): 17
Stromversorgung: 230/50 V Hz
Stromaufnahme (Watt): 168
Leistungsaufnahme (A): 0,73
Softbremse:
Artikelnummer: 349410101
Abmessungen (C): 534 mm
Abmessungen (D): 517,5 mm
Rohrdurchmesser: 35
Schutzart: IP 44
Anschlusskabel steckbar: 2 Meter



[TAB:Motorlager]

► Typ 1
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401



► Typ 2
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 233220001 | Art. Nr.: 990007401



► Typ 3
Adapter 10 x 10 mm (Vierkant)
(Wenn Motorlager bauseits schon vorhanden)		 Art. Nr.: 220400001




[TAB:Adapterset]

PDF zum Ausdrucken finden Sie HIER

► Typ 1

  Ø 52 x 1,5 mm

► Typ 2

  Ø 63 x 1 mm
Art. Nr.: 220170001 Art. Nr.: 220040001

► Typ 3
  Ø 40 x 1 mm / Ø 42 x 2 mm  		 ► Typ 4
  Ø 40 x 1,5 mm
Art. Nr.: 220110001 Art. Nr.: 220090001

► Typ 5
  Ø 38 x 1 mm / Ø 40 x 2 mm  		 ► Typ 6
  Ø 42 x 1 mm
Art. Nr.: 131190601 Art. Nr.: 220150001

► Typ 7
  Ø 50 x 1,5 mm  		 ► Typ 8
  Ø 50 x 2 mm
Art. Nr.: 220710001 Art. Nr.: 220160001

► Typ 9
  8-kant, SW 40  		 ► Typ 10
  Ø 42 mm, Silent Gliss
Art. Nr.: 220100001 Art. Nr.: 230970001

► Typ 11
  Ø 42 x 2 mm, Bautex  		 ► Typ 12
  Ø 43,5 mm / Ø 44 mm, Acmenda
Art. Nr.: 220130001 Art. Nr.: 220180001

► Typ 13
  Ø 45 mm, Zurflüh-Feller  		 ► Typ 14
  Ø 47 mm, Alu. (TR)
Art. Nr.: 220140001 Art. Nr.: 220680001

► Typ 15
  Ø 48 mm, GHC, AXE  		 ► Typ 16
  8-kant, SW 50
Art. Nr.: 220020001 Art. Nr.: 220060001

► Typ 17
  Ø 50 x 1,5 mm, Siral  		 ► Typ 18
  Ø 50 mm, ALU
Art. Nr.: 220070001 Art. Nr.: 220120001

► Typ 19
  Ø 54 x 0,5 mm, Zurflüh-Feller  		 ► Typ 20
  8-kant, SW 60
Art. Nr.: 220080001 Art. Nr.: 220050001

Optionen:
  • Anschlusskabel / elero: Bitte wählen
  • Anschlusskabel / elero: 2 m / steckbar (weiß)
  • Motorlager / elero / BR1: Bitte wählen
  • Motorlager / elero / BR1: Lieferung ohne Motorlager
  • Motorlager / elero / BR1: Typ 1 / Teilkreis 48 und 60 mm (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 2 / Teilkreis 48 und 60 mm, Langloch (+2,98 EUR)
  • Motorlager / elero / BR1: Typ 3 / Adapter 10 x 10 mm (vierkant) (+4,97 EUR)
  • Adapterset / elero / BR1: Bitte wählen
  • Adapterset / elero / BR1: Lieferung ohne Adapterset
  • Adapterset / elero / BR1: Typ 1 / Ø 52 x 1,5 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 2 / Ø 63 x 1 mm (+5,60 EUR)
  • Adapterset / elero / BR1: Typ 3 / Ø 40 x 1 mm, Ø 42 x 2 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 4 / Ø 40 x 1,5 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 5 / Ø 38 x 1 mm, Ø 40 x 2 mm (+3,30 EUR)
  • Adapterset / elero / BR1: Typ 6 / Ø 42 x 1 mm (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 7 / Ø 50 x 1,5 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 8 | Ø 50 x 2 mm (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 9 / 8-kant, SW 40 (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 10 / Ø 42 mm, Silent Gliss (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 11 / Ø 42 x 2 mm, Bautex (+4,15 EUR)
  • Adapterset / elero / BR1: Typ 12 / Ø 43,5 mm / Ø 44 mm, Acmenda (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 13 / Ø 45 mm, Zurflüh-Feller (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 14 / Ø 47 mm, Alu. (TR) (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 15 / Ø 48 mm, GHC, AXE (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 16 / 8-kant, SW 50 (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 17 / Ø 50 x 1,5 mm, Siral (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 18 / Ø 50 mm, ALU (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 19 / Ø 54 x 0,5 mm, Zurflüh-Feller (+5,11 EUR)
  • Adapterset / elero / BR1: Typ 20 / 8-kant, SW 60 (+5,60 EUR)
  • Flexible Wellenanbindungen (Rollladen): Bitte wählen
  • Flexible Wellenanbindungen (Rollladen): Lieferung ohne Anbindungen
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 123 mm / VE = 4 Stück (+7,49 EUR)
  • Flexible Wellenanbindungen (Rollladen): Alu-Profil 158 mm / VE = 4 Stück (+7,59 EUR)
  • Einhängeklammern (Rollladen): Bitte wählen
  • Einhängeklammern (Rollladen): Lieferung ohne Klammern
  • Einhängeklammern (Rollladen): für 8-kant Welle SW40 (+1,98 EUR)

Produkteigenschaften
Produktkategorie : Rohrmotor
Vorgängermodell (elero) : Ersatz für den T 8/1.2 12 Nm
Verwendung : Markise Rollladen
Baureihe S, M, L, 40, 50, 60, P, R, L u.s.w.: Baureihe S (Small) 35 elero S, Becker P, Cherubini 35
Drehmoment (Nm) : 12 Nm
Endabschaltung : Mechanische Endschalter Endlagen werden mechanisch, mit Einstellstift oder Druckknöpfen am Motorkopf einsgestellt.
Anschlusskabel : steckbar
Steuerungsart : kabelgebunden
Stromversorgung : 230 - 240 V AC / 50 bis 60 Hz

Preis:
ab 152,59 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
VariEco S12

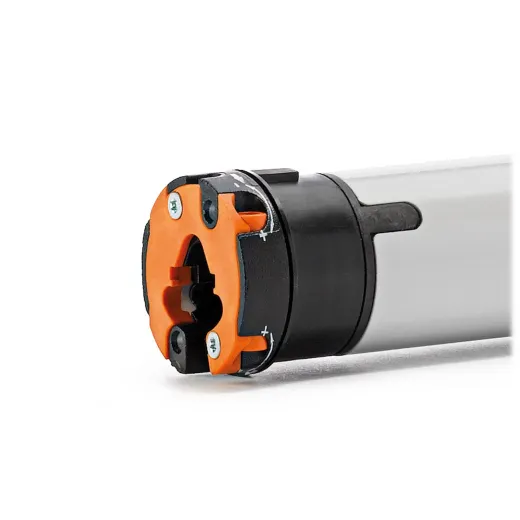

elero VariEco Motorkopf (ohne Zwischenplatte)
Teilkreis 48 und 60 mm, inkl. Zwischenplatte Art. Nr.: 231080001 | Art. Nr.: 990007401

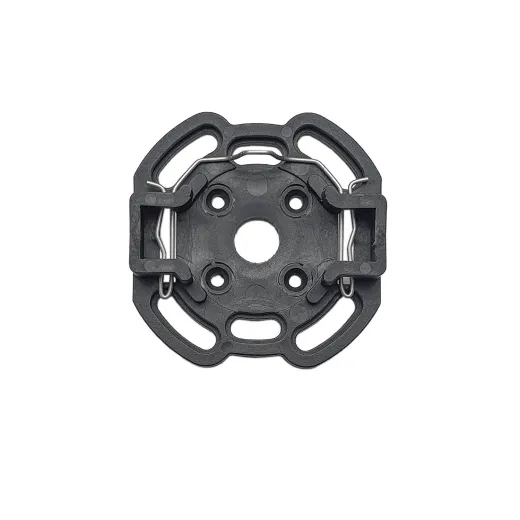

Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte Art. Nr.: 233220001| Art. Nr.: 990007401

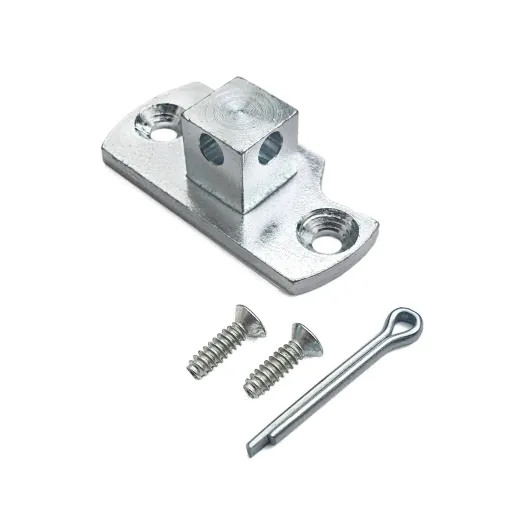

Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

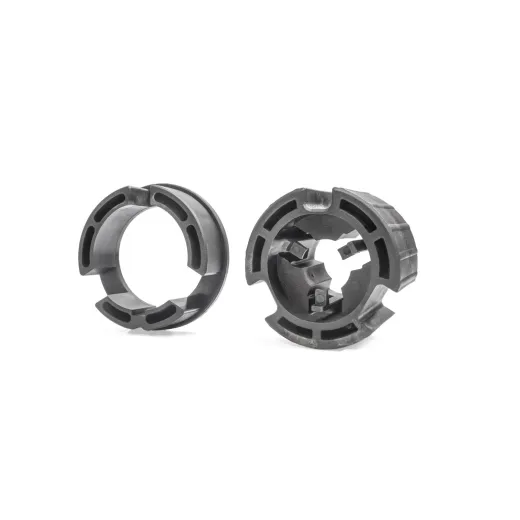

Ø 52 x 1,5 mm / Art. Nr.: 220170001
Ø 63 x 1 mm / Art. Nr.: 220170001

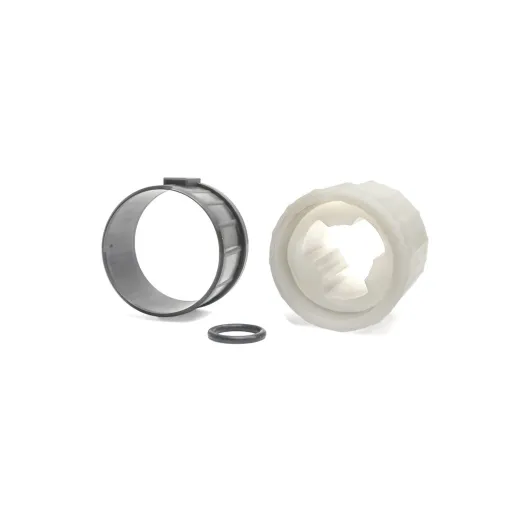

Ø 40 x 1 mm / Ø 42 x 2 mm / Art. Nr.: 220110001

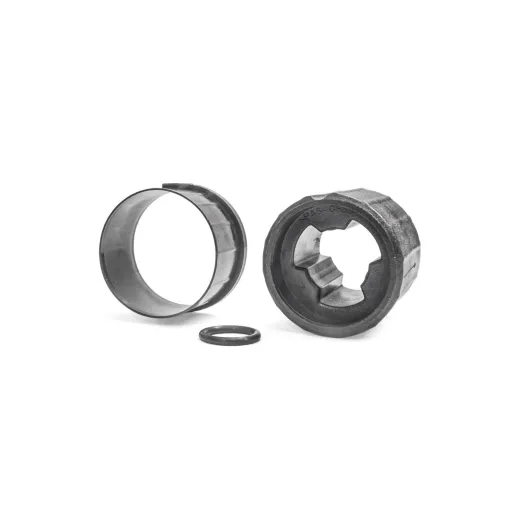

Ø 40 x 1,5 mm / Art. Nr.: 220090001

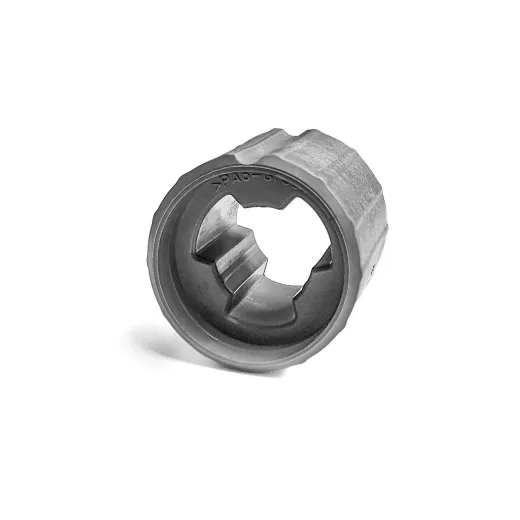

Ø 38 x 1 mm / Ø 40 x 2 mm / Art. Nr.: 131190601
Ø 42 x 1 mm / Art. Nr.: 220150001
Ø 50 x 1,5 mm / Art. Nr.: 220710001
Ø 50 x 2 mm / Art. Nr.: 220160001

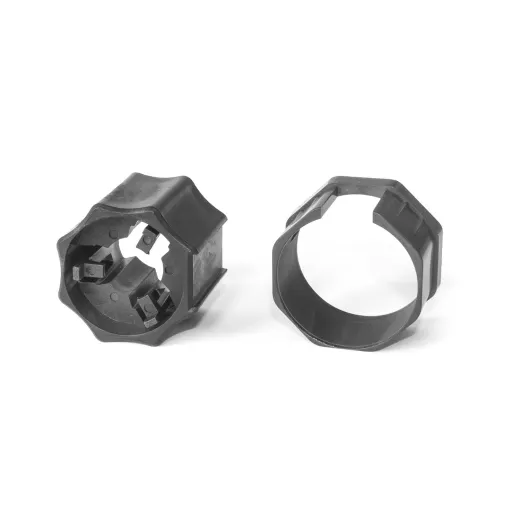

8-kant, SW 40 / Art. Nr.: 220100001

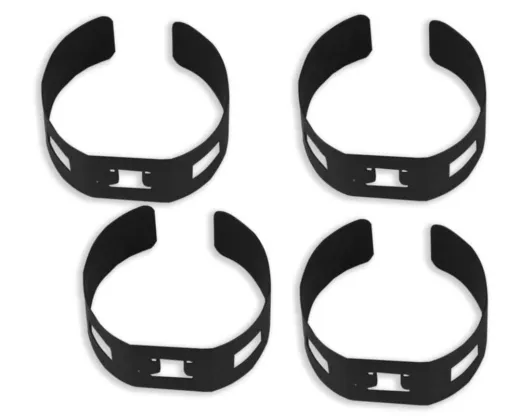

Einhängeklammern für 8-kant Welle Art. Nr.: 133018201

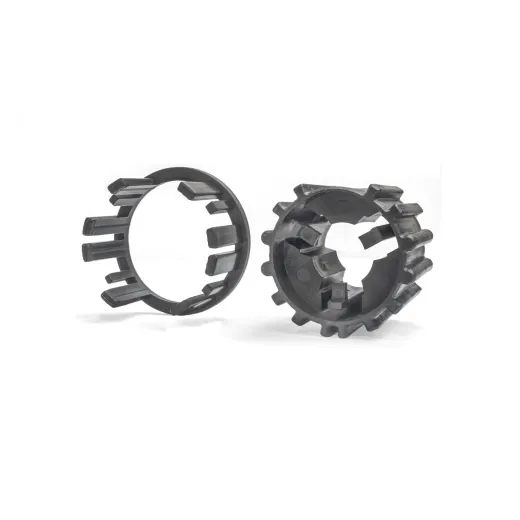

Ø 43,5 mm / Ø 44 mm, Acmenda / Art. Nr.: 220180001
8-kant, SW 50 / Art. Nr.: 220060001

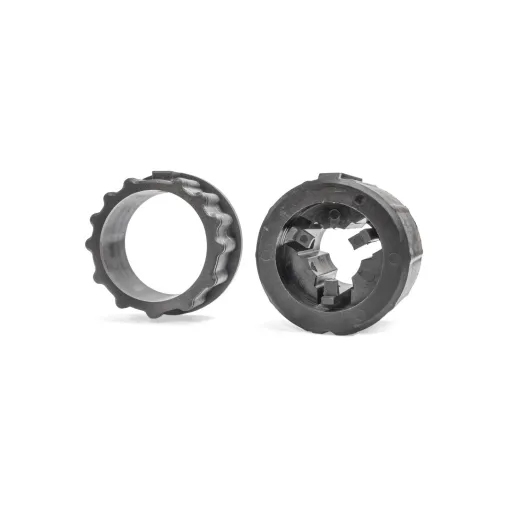

Ø 50 x 1,5 mm, Siral / Art. Nr.: 220070001
Ø 50 mm, ALU / Art. Nr.: 220120001
Ø 54 x 0,5 mm, Zurflüh-Feller / Art. Nr.: 220080001

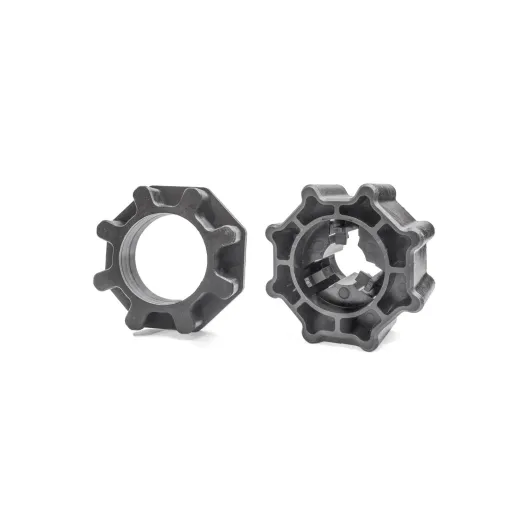

8-kant, SW 60 / Art. Nr.: 220050001
Flexible Wellenanbindungen / 123 mm / VE = 4 Stück

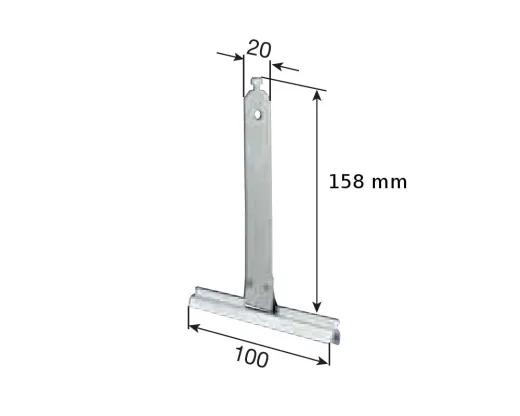

Flexible Wellenanbindungen / 158 mm / VE = 4 Stück
