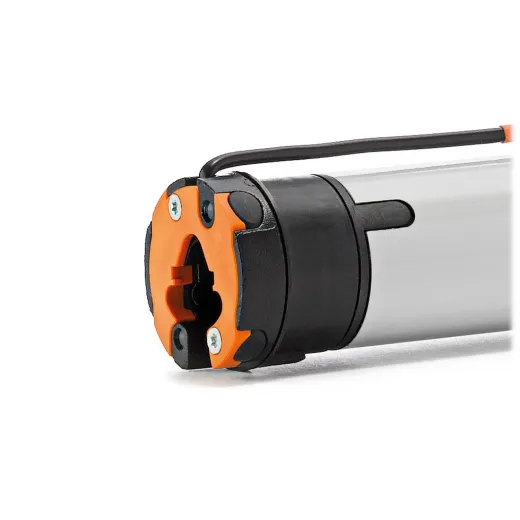

RolTop/D+ S5-868

Art.Nr.: 302380006/990007401

Wer bisher davon ausging, dass die Steuerung der einzig intelligente Part in der Hausautomation ist, muss umdenken. Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft der Rollladen auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist der Rollladen festgefroren, schaltet der Antrieb ab. Die Baugröße S ist verfügbar mit Drehmomenten von bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle S-Antriebe mit einem Drehmoment bis einschließlich 8 Nm haben eine geräuschlose und verschleißfreie „Softbremse“. Weitere technische Daten zum RolTop/D+ S5 finden Sie in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
5 Nm	8 Nm	12 Nm
RolTop/D+ S5-868	RolTop/D+ S8-868	RolTop/D+ S12-868 (FL)

(FL) = Flachbremse

Wichtiger Hinweis

Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

Produktbesonderheiten des RolTop/D+ S5-868

► geräuschlose Softbremse (bis 8 Nm)
► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

**Endlageneinstellung des RolTop/D+ S5**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender
Mit vorhandenem Rollladenschalter (elektronisch)	¹	¹
Mit Programmierkabel

¹ Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
Diese Motoren können nur in Verbindung mit starren Wellenverbindern eingesetzt werden und es muss ein Oberer und unterer Anschlag vorhanden sein.

Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

Im Lieferumfang enthalten sind:

1 x elero RolTop/D+ S5-868 Art. Nr.: 302380006

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop/D+ S-868**
Motorbezeichnung:	RolTop/D+ S5-868
Drehmoment (Nm):	5
Geschwindigkeit (U/min):	17
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	130
Leistungsaufnahme (A):	0,55
Endschalterbereich (Umdrehungen):	40
Betriebsdauer:	5 min S2
Softbremse:
Artikelnummer:	302380006
Abmessungen (C):	534 mm
Abmessungen (D):	517,5 mm
Rohrdurchmesser:	35
Schutzart:	IP 44

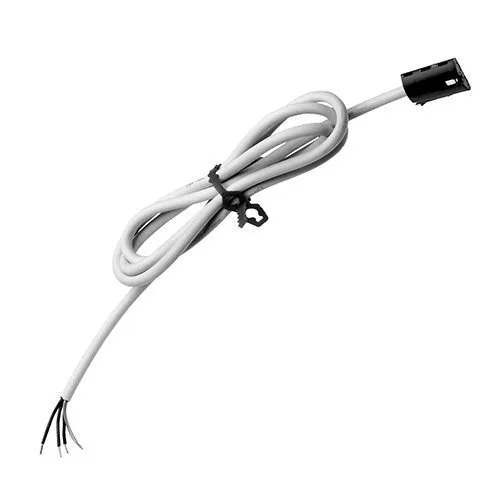

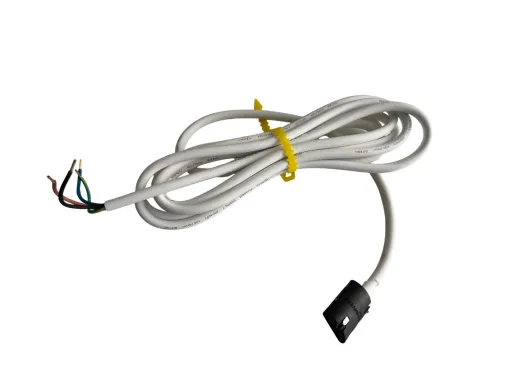

Anschlusskabel steckbar:	• oprtional • ab 2 Meter

[[TAB:Motorlager]

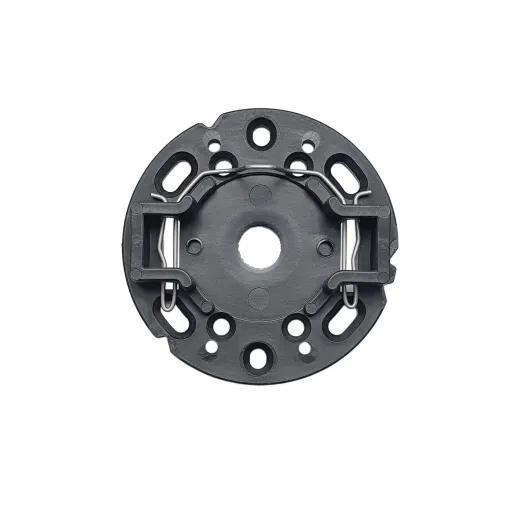

*► Typ 1*
Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Art. Nr.: 231080001 \| Art. Nr.: 990007401

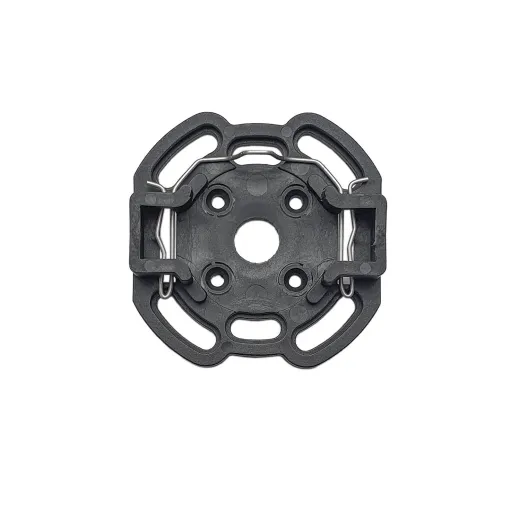

*► Typ 2*
Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Art. Nr.: 233220001 \| Art. Nr.: 990007401

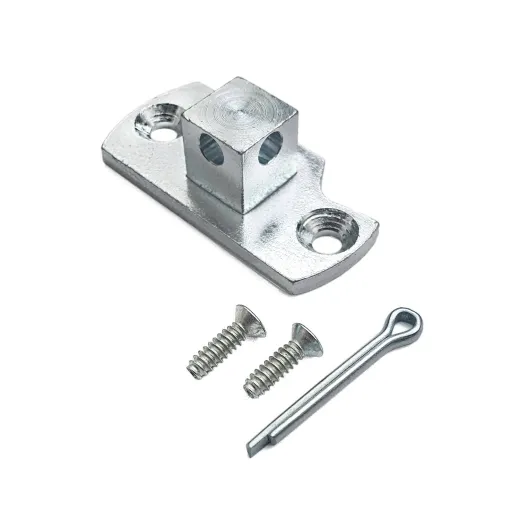

*► Typ 3*
Adapter 10 x 10 mm (Vierkant) (Wenn Motorlager bauseits schon vorhanden)	Art. Nr.: 220400001

[TAB:Adapterset]

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe S / Rohrdurchmesser Ø 35 mm].

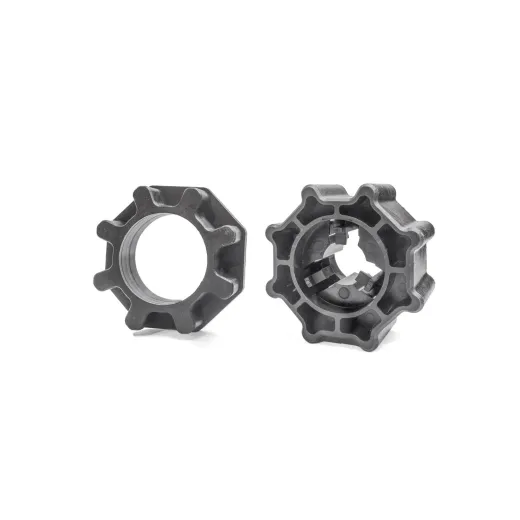

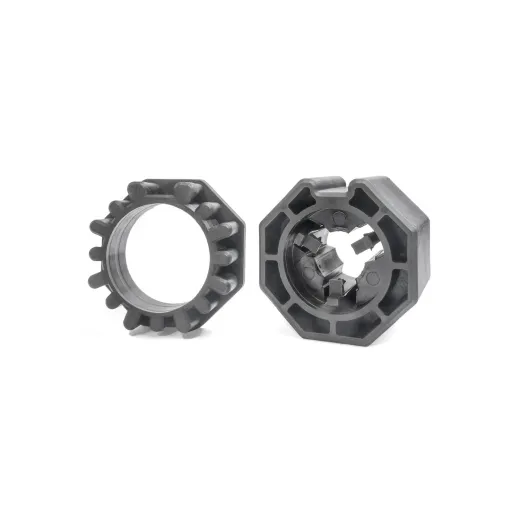

► SW 40 8-kant, SW 40	► SW 50 8-kant, SW 50	► SW 60 8-kant, SW 60

Art. Nr.: 220100001	Art. Nr.: 220060001	Art. Nr.: 220050001
