RolTop/D+ M30

Art.Nr.: 340430001

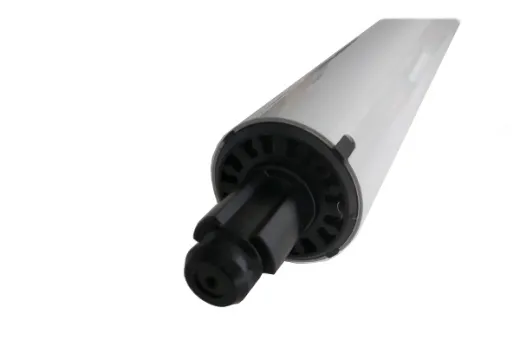

Der elero RolTop/D+ M30 ist ein Plug & Play Antrieb und hat ein Drehmoment von 30 Nm. Plug und Play Antriebe benötigen oben und unten feste Anschlagpunke. Zur Inbetriebnahme des RolTop/D+ M30 ist kein elero Montagekabel erforderlich. Das elero Montagekabel dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes. Die Drehzahl des RolTop/D+ M30 beträgt 14 Upm. Die Austriebsform (Abtrieb) ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Daher können, wenn vorhanden und nicht defekt, die vorhandenen RevoLine Adaptersets mit diesem Antrieb weiterverwendet werden. Wie alle RolTop Antriebe ist auch der RolTop/D+ M30 für Links- und Rechtseinbau geeignet. Eine Besonderheit des RolTop/D+ M30 ist seine verbaute geräuschlose Softbremse. Adaptersets der alten Motoren-Baureihe T9 können mit diesen aktuellen RolTop Motoren nicht verwendet werden. Daher ist es zwingend notwendig ein Adapterset mitzubestellen, wenn sie einen alten T9 durch den aktuellen RolTop ersetzen möchten. Weitere technische Daten zum RolTop/D+ M30 finden Sie in der Bedienungsanleitung unter Downloads.

**Weitere verfügbare Artikelvarianten.**
6 Nm	10 Nm	20 Nm	30 Nm
RolTop/D+ M6	RolTop/D+ M10	RolTop/D+ M20	RolTop/D+ M30

Produktbesonderheiten des RolTop/D+ M30

► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

**Endlageneinstellung des RolTop/D+ M30**
Rollladen (Oben/unten)	Endlage oben	Endlage unten
Mit Einstellstift (mechanisch)
Mit Handsender
Mit vorhandenem Rollladenschalter (elektronisch)	¹	¹
Mit Programmierkabel

¹ Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
Diese Motoren können nur in Verbindung mit starren Wellenverbindern eingesetzt werden und es muss ein Oberer und unterer Anschlag vorhanden sein.

Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

Im Lieferumfang enthalten sind:

1 x RolTop/D+ M30 Art. Nr.: 340430001

Optionale Produkte wie Motorlager, Adapterset, Anschlussleitung oder weiteres Zubehör gehören nicht zum Standard-Lieferumfang und müssen separat bestellt oder oben über die speziellen Zusatz-Optionen gewählt werden.
[TAB: Technische Daten]

**Technische Daten RolTop/D+ M**
Motorbezeichnung:	RolTop/D+ M30
Drehmoment (Nm):	30
Geschwindigkeit (U/min):	14
Stromversorgung:	230/50 V Hz
Stromaufnahme (Watt):	200
Leistungsaufnahme (A):	0,90
Artikelnummer:	340430001
Abmessungen (C):	516 mm
Abmessungen (D):	499 mm
Rohrdurchmesser:	45
Schutzart:	IP 44
Anschlusskabel steckbar:	• optional • ab 2 Meter

[TAB:Motorlager]

Das gewünschte Motorlager mit der Bezeichnung des Typs bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Motorlager für elero Motoren der Baureihe S finden sie in der Kategorie» [Motorlager Adapterplatten / Baureihe S / Ø 45 mm].
*► Typ 1*	*► Typ 2*	*► Typ 3*

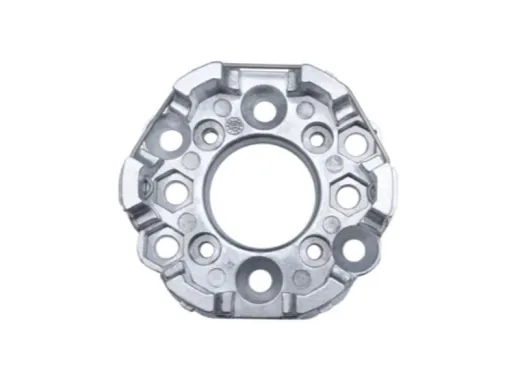

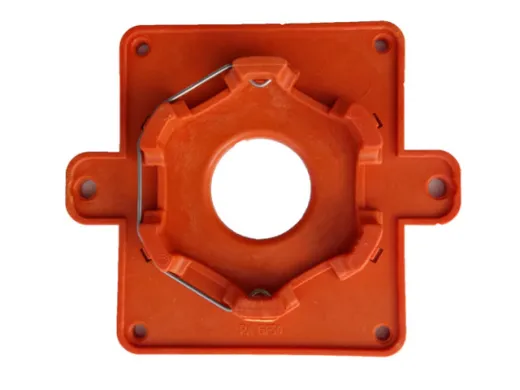

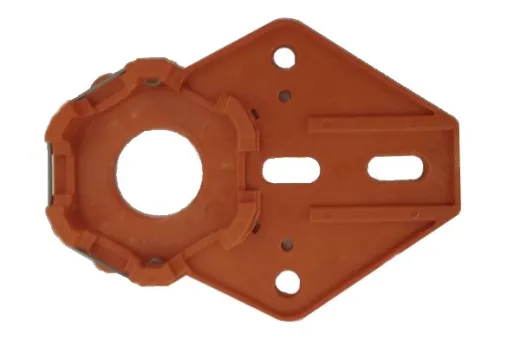

Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001	universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001	SKS max. 50 Nm Art. Nr.: 230040101

*► Typ 4*	*► Typ 5*	*► Typ 6*

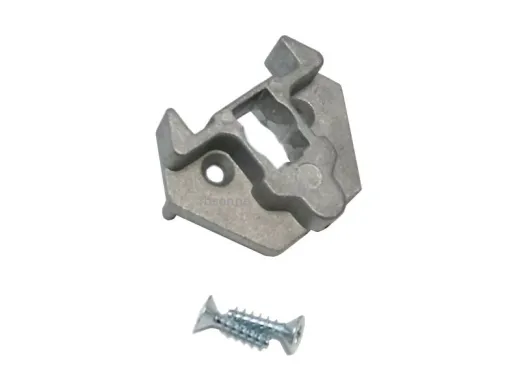

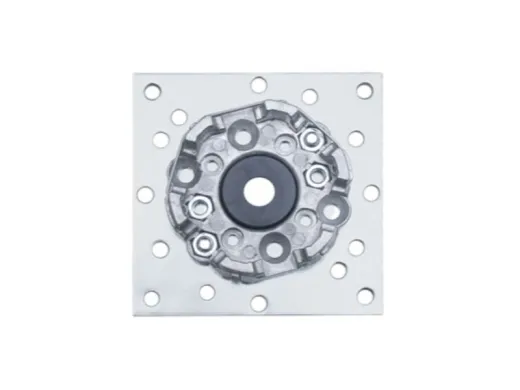

Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101	Adapterplatte Typ 9 Motoren Art. Nr.: 233746801	Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501

[TAB:Adapterset]

Adapterset

Das gewünschte Adapterset bitte im oberen Bereich bei der Produktkonfiguration auswählen.

Weitere Adaptersets für elero Motoren der Baureihe S finden sie in der Kategorie» [Adaptersets für Baureihe S / Rohrdurchmesser Ø 45 mm].

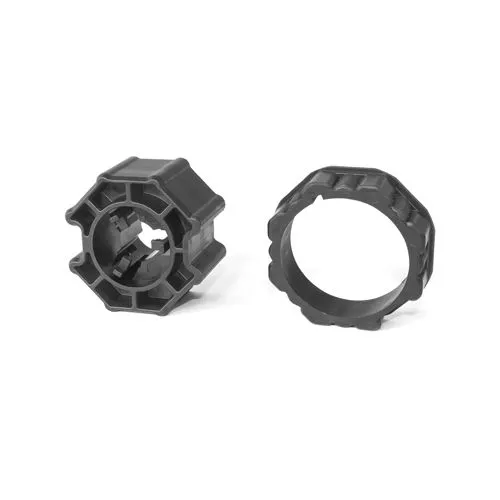

► SW 50	► SW 60	► SW 70

Art. Nr.: 230120001	Art. Nr.: 233790001	Art. Nr.: 230110001
